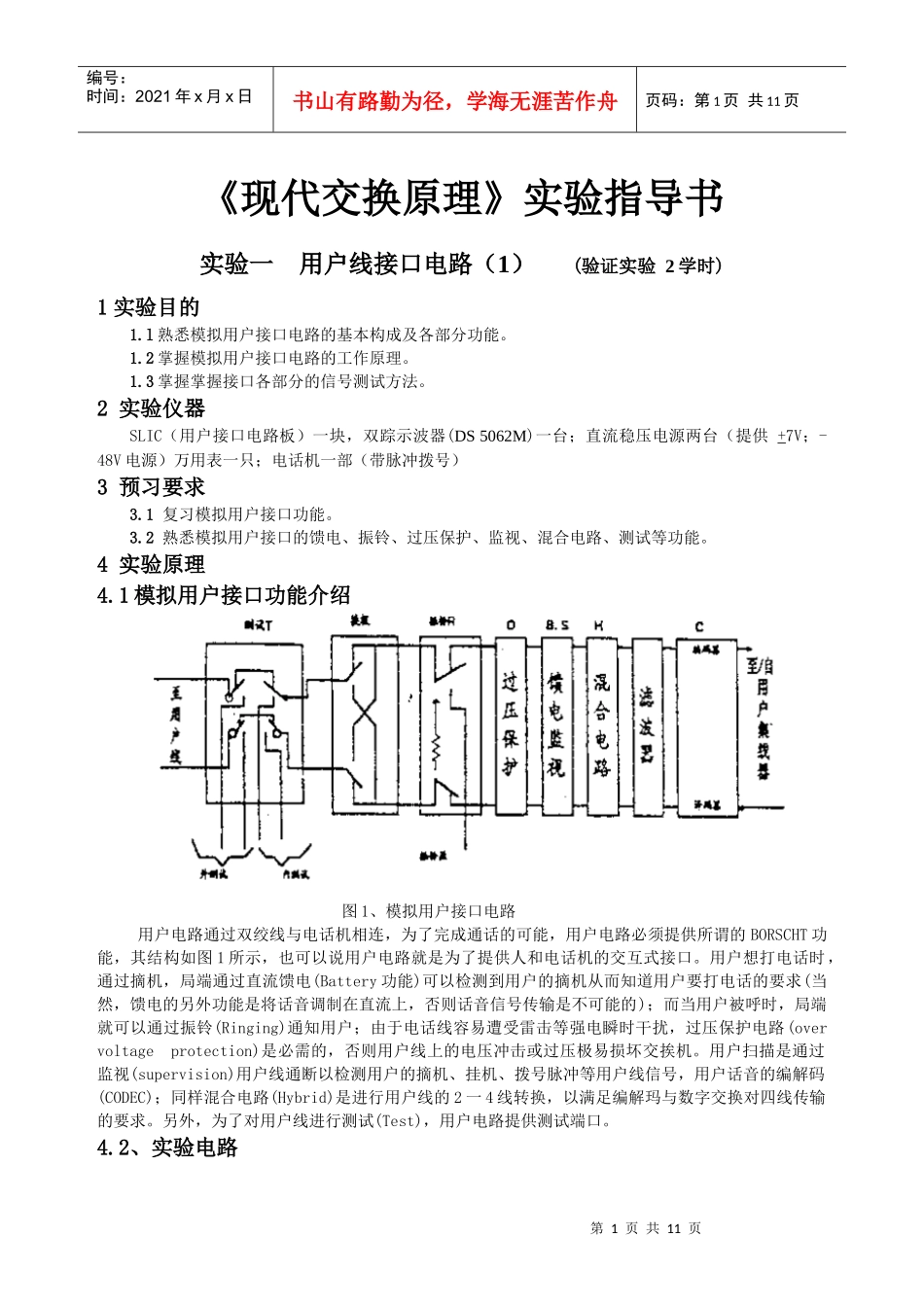

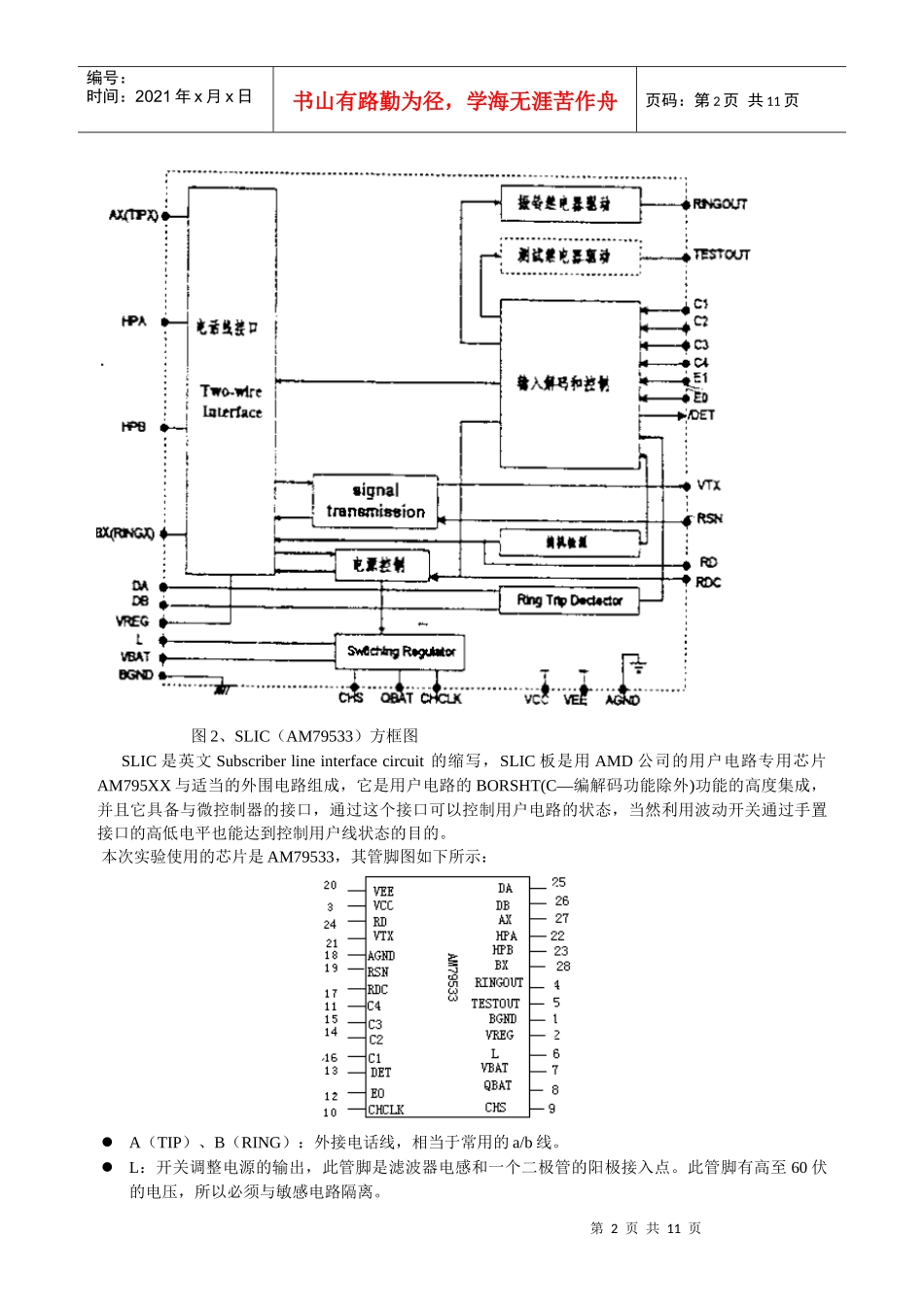

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页《现代交换原理》实验指导书实验一用户线接口电路（1）(验证实验2学时)1实验目的1.l熟悉模拟用户接口电路的基本构成及各部分功能。1.2掌握模拟用户接口电路的工作原理。1.3掌握掌握接口各部分的信号测试方法。2实验仪器SLIC（用户接口电路板）一块，双踪示波器(DS5062M)一台；直流稳压电源两台（提供+7V；-48V电源）万用表一只；电话机一部（带脉冲拨号）3预习要求3.1复习模拟用户接口功能。3.2熟悉模拟用户接口的馈电、振铃、过压保护、监视、混合电路、测试等功能。4实验原理4.1模拟用户接口功能介绍图1、模拟用户接口电路用户电路通过双绞线与电话机相连，为了完成通话的可能，用户电路必须提供所谓的BORSCHT功能，其结构如图1所示，也可以说用户电路就是为了提供人和电话机的交互式接口。用户想打电话时，通过摘机，局端通过直流馈电(Battery功能)可以检测到用户的摘机从而知道用户要打电话的要求(当然，馈电的另外功能是将话音调制在直流上，否则话音信号传输是不可能的)；而当用户被呼时，局端就可以通过振铃(Ringing)通知用户；由于电话线容易遭受雷击等强电瞬时干扰，过压保护电路(overvoltageprotection)是必需的，否则用户线上的电压冲击或过压极易损坏交挨机。用户扫描是通过监视(supervision)用户线通断以检测用户的摘机、挂机、拨号脉冲等用户线信号，用户话音的编解码(CODEC)；同样混合电路(Hybrid)是进行用户线的2一4线转换，以满足编解玛与数字交换对四线传输的要求。另外，为了对用户线进行测试(Test)，用户电路提供测试端口。4.2、实验电路第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页图2、SLIC（AM79533）方框图SLIC是英文Subscriberlineinterfacecircuit的缩写，SLIC板是用AMD公司的用户电路专用芯片AM795XX与适当的外围电路组成，它是用户电路的BORSHT(C—编解码功能除外)功能的高度集成，并且它具备与微控制器的接口，通过这个接口可以控制用户电路的状态，当然利用波动开关通过手置接口的高低电平也能达到控制用户线状态的目的。本次实验使用的芯片是AM79533，其管脚图如下所示：A（TIP）、B（RING）：外接电话线，相当于常用的a/b线。L：开关调整电源的输出，此管脚是滤波器电感和一个二极管的阳极接入点。此管脚有高至60伏的电压，所以必须与敏感电路隔离。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页CHS：斩波器的稳定入，是外部稳定器件的接入点。CHCLK：斩波器的时钟，开关电源的输入（TTL电平），频率为256KHZ。DA：振铃检测负端入（内部接到比较器的负端）。DB：振铃检测正端入（内部接到比较器的正端）。DET：环路通断检测。如果被允许（即管脚E0=1）,逻辑低电平，指示线路通，根据不同的逻辑输入电平（C3—C1,E0,E1）检测不同的对应情况，具体如表1所示。EO：管脚DET检测输出的使能端。逻辑低电平有效。HPA、HPB：高通滤波器电容的接人。QBAT：经过滤波的馈电输人，供信号处理使用。RD：摘机检测阐值调整和滤渡接人。RDC：直流馈电调整网络和话音人端的接点。RINGOUT：振铃继电器的驱动，平时此点电平为QBAT(为负)，有效时为25V左右。TESTOUT：外线测试继电器的驱动，电平值同振铃驱动。RSN：话音的接人点。网络的接收增益、二线阻抗都在此点接人。因为它是话音通路，所以斩波器的时钟应与此隔离，否则干扰太大。VTX：话音的前向通路，二线阻抗的另一端口VBAT：馈电(一40.5V一58v)。VCC：+5V供电。VEE：5V供电。VREG：负电源的恒压输入，是滤波电容、电感、斩渡器的接点。C3～CI：TTL电平输入。C3对应高位，c1对应低位。C4：外线测试的驱动。C1-C4，E0、E1．都是与控制器的接口。另外，用户线的装态是Thsuc的cl—C4的输入的TIL逻辑电平解码控制的表1SLIC的解码表stateC3C2C1Two-wirestatus/DETE0=1E1=00000OpenCircuitRingTrip1001RingingRingTrip2010ActiveLoopdet3011DisableLoopdet4100TipOpenLo...
