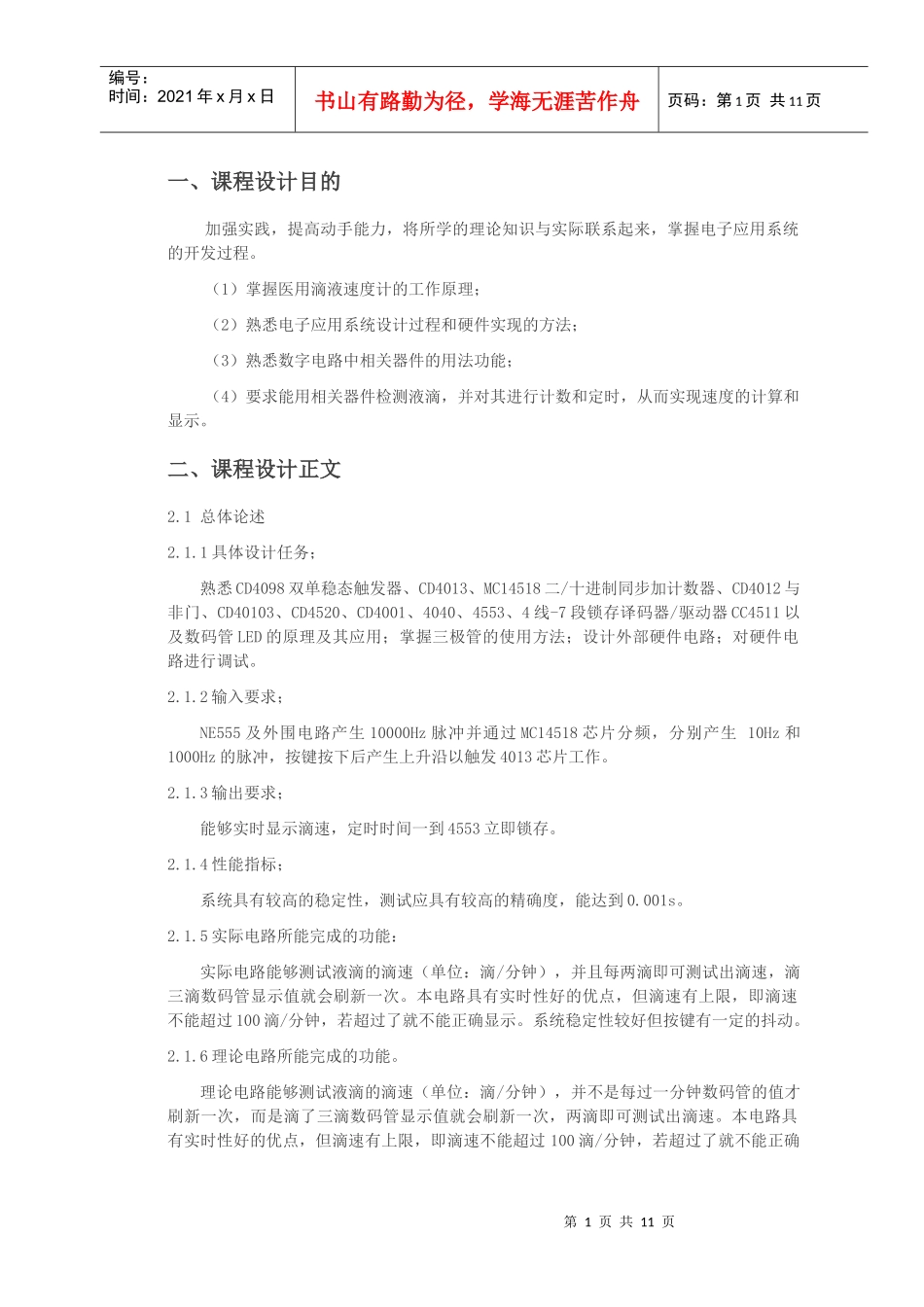

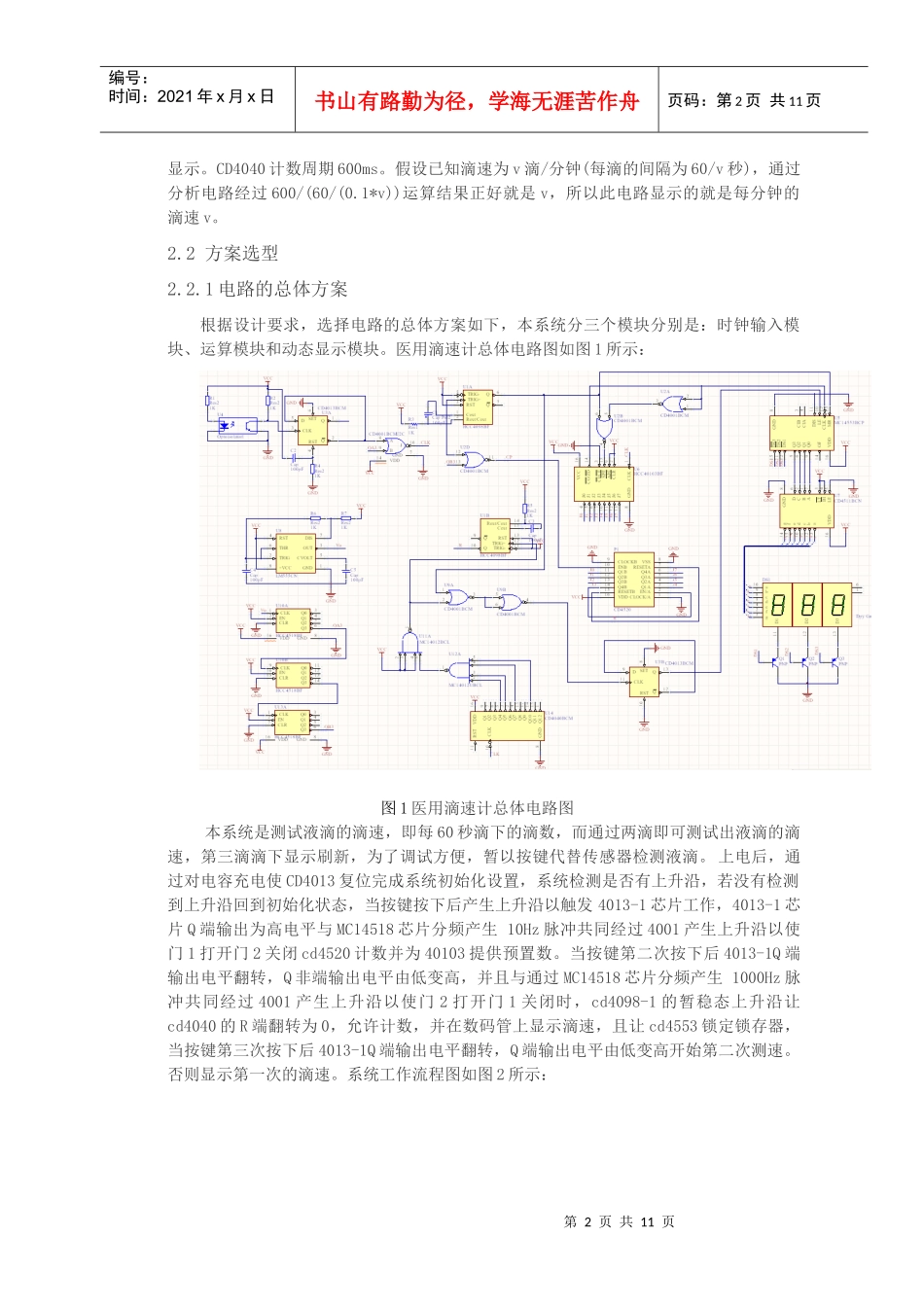

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、课程设计目的加强实践，提高动手能力，将所学的理论知识与实际联系起来，掌握电子应用系统的开发过程。（1）掌握医用滴液速度计的工作原理；（2）熟悉电子应用系统设计过程和硬件实现的方法；（3）熟悉数字电路中相关器件的用法功能；（4）要求能用相关器件检测液滴，并对其进行计数和定时，从而实现速度的计算和显示。二、课程设计正文2.1总体论述2.1.1具体设计任务；熟悉CD4098双单稳态触发器、CD4013、MC14518二/十进制同步加计数器、CD4012与非门、CD40103、CD4520、CD4001、4040、4553、4线-7段锁存译码器/驱动器CC4511以及数码管LED的原理及其应用；掌握三极管的使用方法；设计外部硬件电路；对硬件电路进行调试。2.1.2输入要求；NE555及外围电路产生10000Hz脉冲并通过MC14518芯片分频，分别产生10Hz和1000Hz的脉冲，按键按下后产生上升沿以触发4013芯片工作。2.1.3输出要求；能够实时显示滴速，定时时间一到4553立即锁存。2.1.4性能指标；系统具有较高的稳定性，测试应具有较高的精确度，能达到0.001s。2.1.5实际电路所能完成的功能：实际电路能够测试液滴的滴速（单位：滴/分钟），并且每两滴即可测试出滴速，滴三滴数码管显示值就会刷新一次。本电路具有实时性好的优点，但滴速有上限，即滴速不能超过100滴/分钟，若超过了就不能正确显示。系统稳定性较好但按键有一定的抖动。2.1.6理论电路所能完成的功能。理论电路能够测试液滴的滴速（单位：滴/分钟），并不是每过一分钟数码管的值才刷新一次，而是滴了三滴数码管显示值就会刷新一次，两滴即可测试出滴速。本电路具有实时性好的优点，但滴速有上限，即滴速不能超过100滴/分钟，若超过了就不能正确第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页显示。CD4040计数周期600ms。假设已知滴速为v滴/分钟(每滴的间隔为60/v秒)，通过分析电路经过600/(60/(0.1*v))运算结果正好就是v，所以此电路显示的就是每分钟的滴速v。2.2方案选型2.2.1电路的总体方案根据设计要求，选择电路的总体方案如下，本系统分三个模块分别是：时钟输入模块、运算模块和动态显示模块。医用滴速计总体电路图如图1所示：图1医用滴速计总体电路图本系统是测试液滴的滴速，即每60秒滴下的滴数，而通过两滴即可测试出液滴的滴速，第三滴滴下显示刷新，为了调试方便，暂以按键代替传感器检测液滴。上电后，通过对电容充电使CD4013复位完成系统初始化设置，系统检测是否有上升沿，若没有检测到上升沿回到初始化状态，当按键按下后产生上升沿以触发4013-1芯片工作，4013-1芯片Q端输出为高电平与MC14518芯片分频产生10Hz脉冲共同经过4001产生上升沿以使门1打开门2关闭cd4520计数并为40103提供预置数。当按键第二次按下后4013-1Q端输出电平翻转，Q非端输出电平由低变高，并且与通过MC14518芯片分频产生1000Hz脉冲共同经过4001产生上升沿以使门2打开门1关闭时，cd4098-1的暂稳态上升沿让cd4040的R端翻转为0，允许计数，并在数码管上显示滴速，且让cd4553锁定锁存器，当按键第三次按下后4013-1Q端输出电平翻转，Q端输出电平由低变高开始第二次测速。否则显示第一次的滴速。系统工作流程图如图2所示：第3页共11页第2页共11页开始初始状态上升沿触发输入计数器1计数上升沿2次触发否是计数器2减计数计数器3定时器开启计数器4加计数计数器3定时截止否是编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图2系统工作流程图2.2.2各单元电路方案及集成电路2.2.2.1时钟输入模块NE555及外围电路产生10000Hz脉冲并通过MC14518芯片分频，分别产生10Hz和1000Hz的脉冲，按键按下后产生上升沿以触发4013芯片工作。4013输出分别与10Hz和1000Hz的脉冲共同作用通过4001产生上升沿以触发运算电路模块工作，输入及时钟模块电路如图4所示：显示最终计数结果第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图3输入及时钟模块2.2.2.2运算模块运算模块是系统的核心部...
