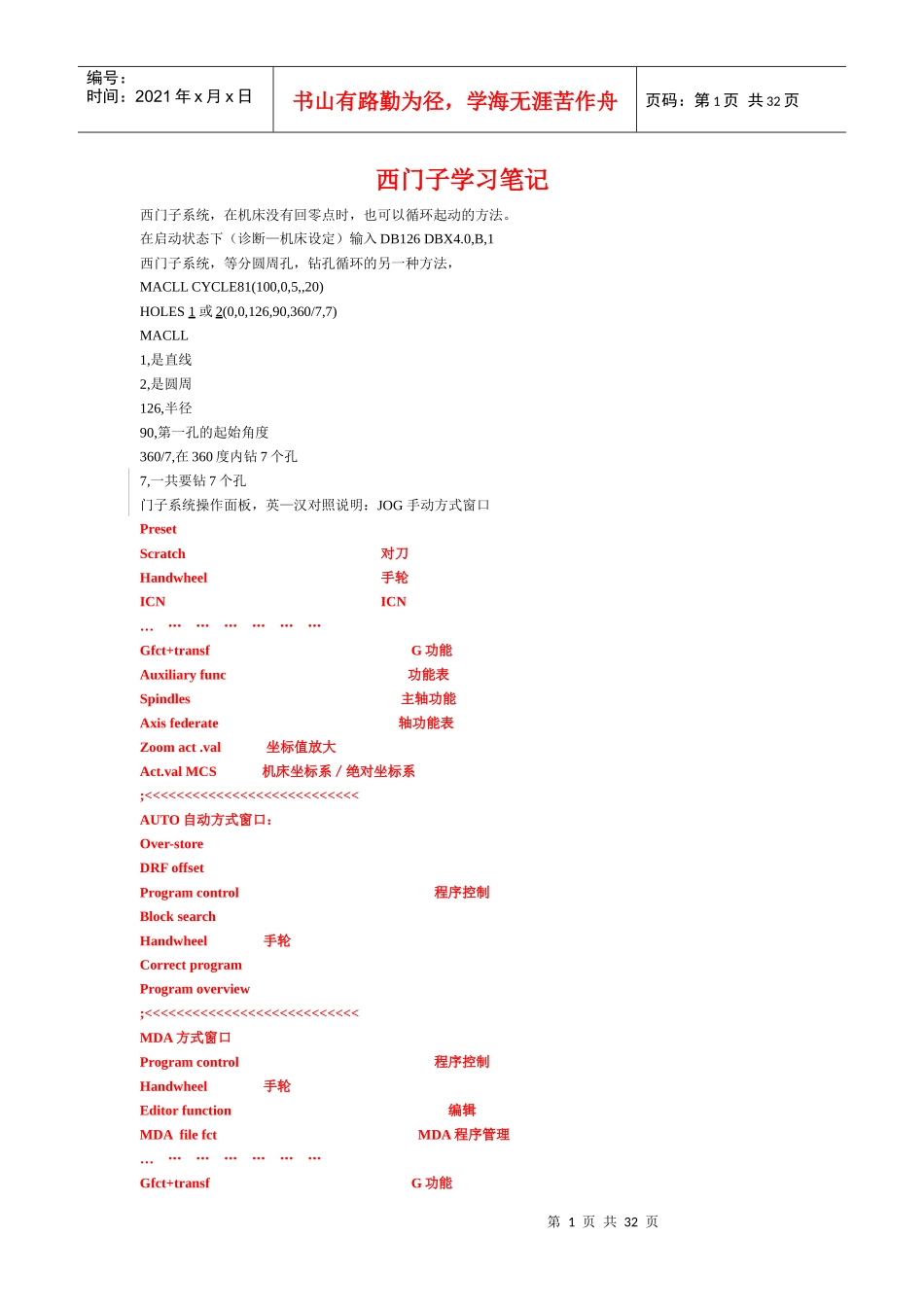

第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页西门子学习笔记西门子系统,在机床没有回零点时,也可以循环起动的方法。在启动状态下(诊断—机床设定)输入DB126DBX4.0,B,1西门子系统,等分圆周孔,钻孔循环的另一种方法,MACLLCYCLE81(100,0,5,,20)HOLES1或2(0,0,126,90,360/7,7)MACLL1,是直线2,是圆周126,半径90,第一孔的起始角度360/7,在360度内钻7个孔7,一共要钻7个孔门子系统操作面板,英—汉对照说明:JOG手动方式窗口PresetScratch对刀Handwheel手轮ICNICN…………………Gfct+transfG功能Auxiliaryfunc功能表Spindles主轴功能Axisfederate轴功能表Zoomact.val坐标值放大Act.valMCS机床坐标系/绝对坐标系;<<<<<<<<<<<<<<<<<<<<<<<<<<
