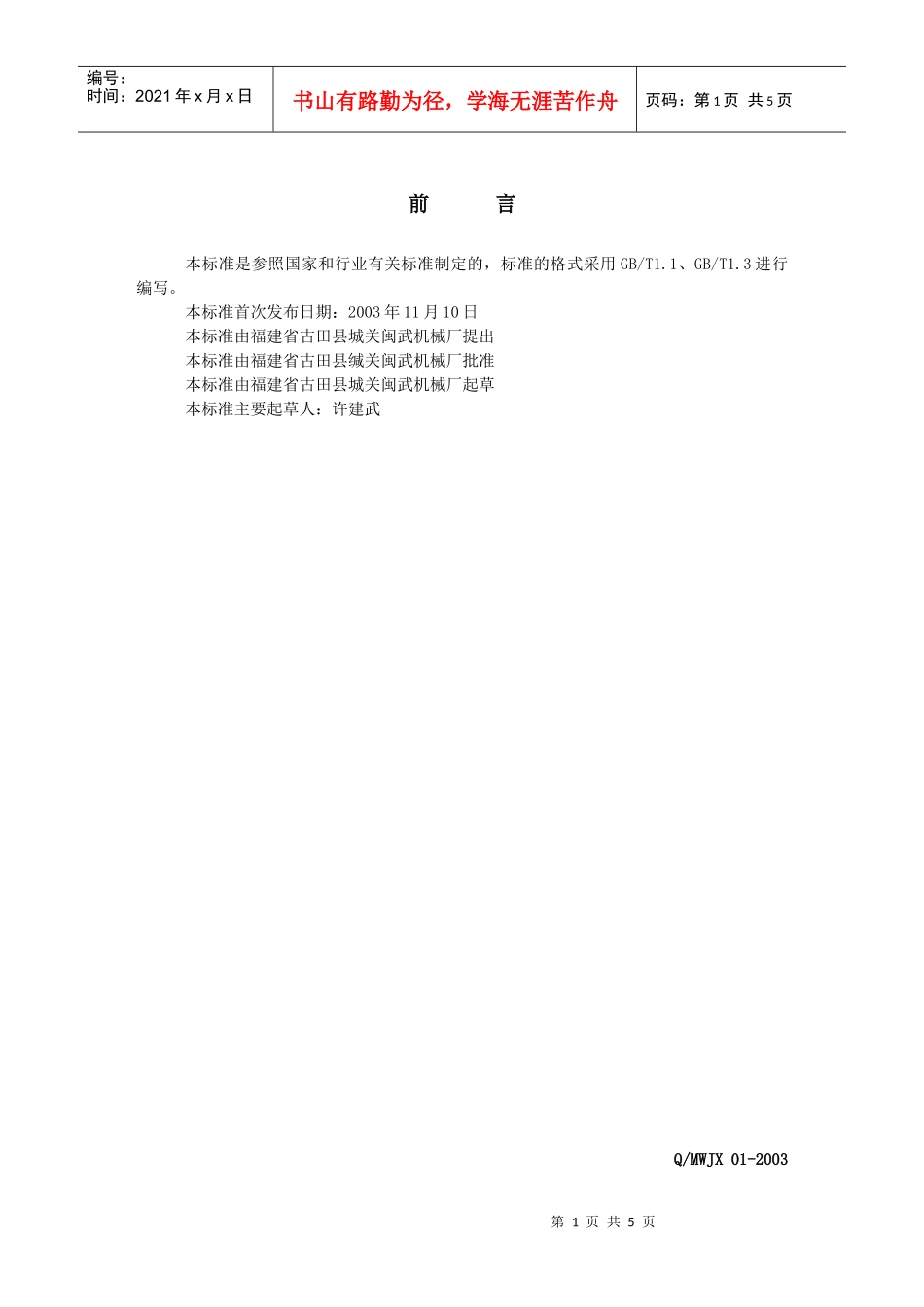

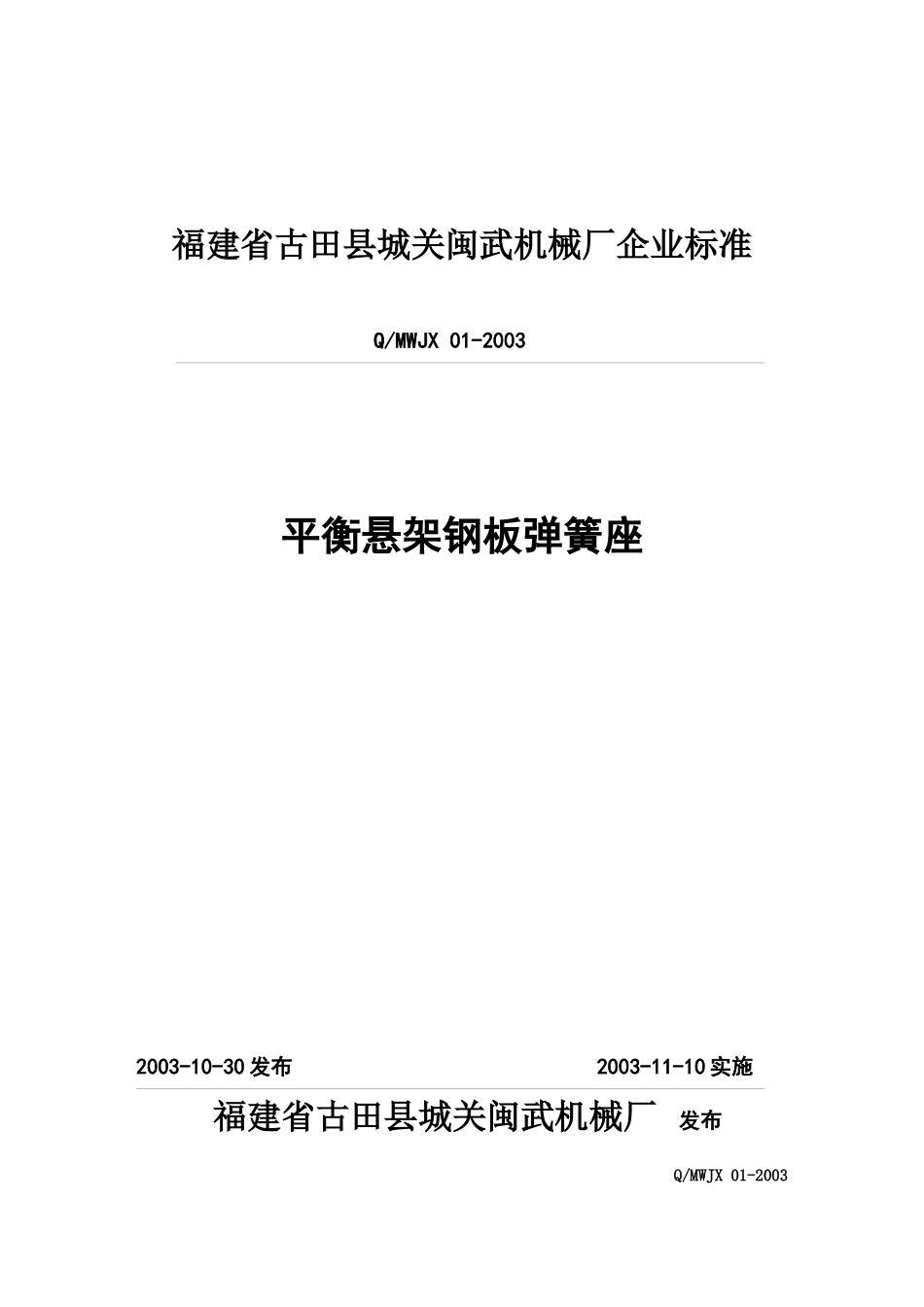

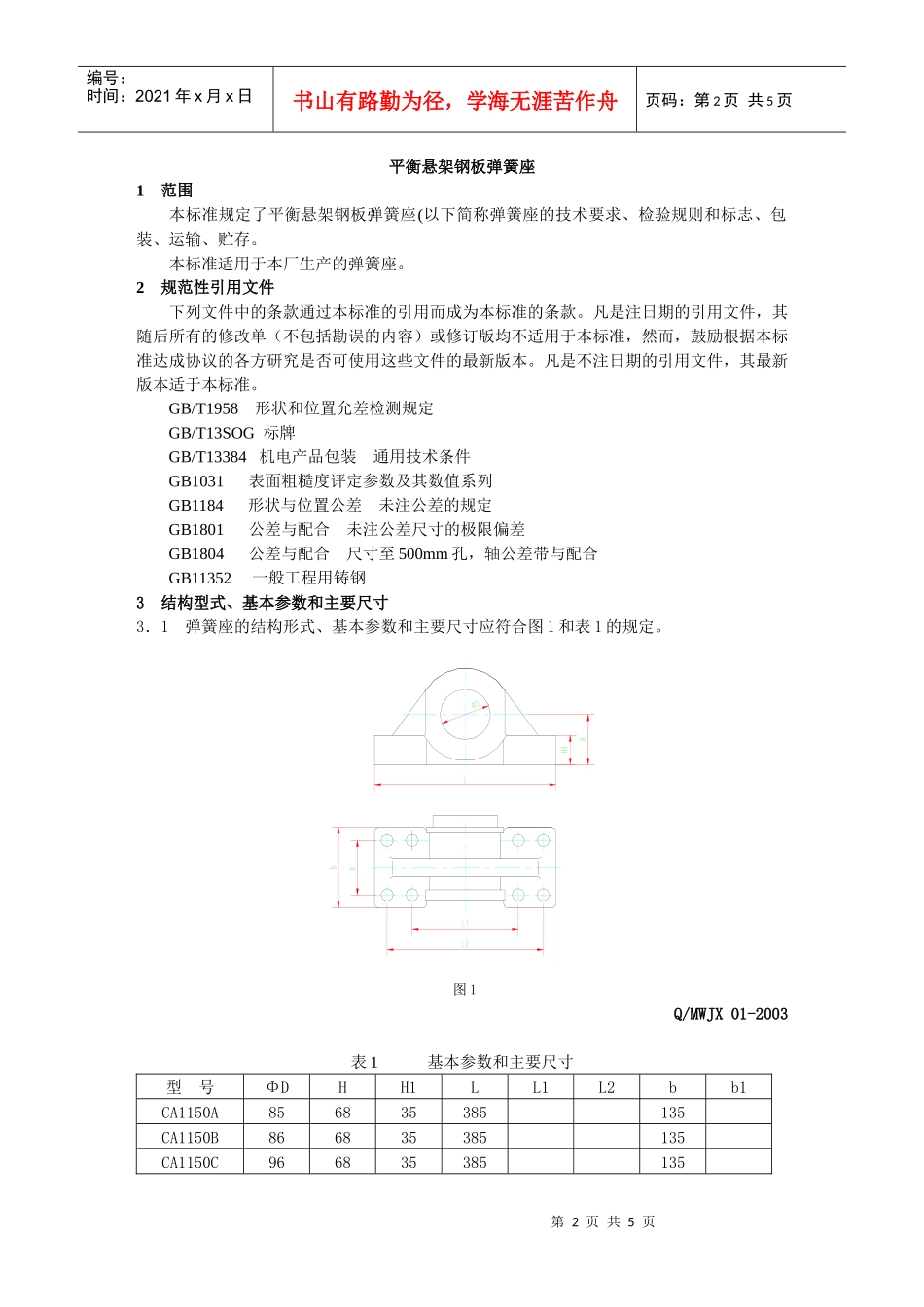

福建省古田县城关闽武机械厂企业标准Q/MWJX01-2003平衡悬架钢板弹簧座2003-10-30发布2003-11-10实施福建省古田县城关闽武机械厂发布Q/MWJX01-2003第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页前言本标准是参照国家和行业有关标准制定的，标准的格式采用GB/T1.1、GB/T1.3进行编写。本标准首次发布日期：2003年11月10日本标准由福建省古田县城关闽武机械厂提出本标准由福建省古田县缄关闽武机械厂批准本标准由福建省古田县城关闽武机械厂起草本标准主要起草人：许建武Q/MWJX01-2003第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页平衡悬架钢板弹簧座1范围本标准规定了平衡悬架钢板弹簧座(以下简称弹簧座的技术要求、检验规则和标志、包装、运输、贮存。本标准适用于本厂生产的弹簧座。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适于本标准。GB/T1958形状和位置允差检测规定GB/T13SOG标牌GB/T13384机电产品包装通用技术条件GB1031表面粗糙度评定参数及其数值系列GB1184形状与位置公差未注公差的规定GB1801公差与配合未注公差尺寸的极限偏差GB1804公差与配合尺寸至500mm孔，轴公差带与配合GB11352一般工程用铸钢3结构型式、基本参数和主要尺寸3．1弹簧座的结构形式、基本参数和主要尺寸应符合图1和表1的规定。图1Q/MWJX01-2003表1基本参数和主要尺寸型号ΦDHH1LL1L2bb1CA1150A856835385135CA1150B866835385135CA1150C966835385135第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页CA1151A12111870410250360170121CA1151B12511570410250360170121CA1153A12111870410250360180131CA1153B12511870410250360180131CA1156A13112270420260370180131CA1156B13512270420260370180131CA1171A12111870410250360170121CA1171B12511870410250360170121二汽15311011570390232342170121重汽斯太尔17013550425162127重汽红岩14012270400240350180126重汽飞龙11011570390232342170121柳州乘龙11011570390232342170121三菱41313512270400240350170121日野110115703902323421701214技术要求4.1弹簧座应符合本标准要求，并按照经批准的图样及技术文件制造。4.2弹簧座的材料采用不低于牌号为ZQ35的铸钢制造，其机械性能应符合GB11352标准的规定。4.3铸件上的型砂应清除干净，浇口、冒口、结疤及夹砂等均应铲除或打磨掉，清理后毛坯表面应平整、光洁。4.4铸件不允许有裂纹、无损于强度和外观的其他缺陷。4.5弹簧座上铸出的字体（如弹簧座型号、制造厂代号或商标）应保持完整、清晰和光洁。4.6弹簧座毛坯应在机械加工前进行时效处理。4.7弹簧座底平面的平面度公差应符合GBll84标准中规定的8级精度。4.8弹簧座内径D的公差应符合GBl64标准中基孔制二级精度基准孔（D）的规定。4.9弹簧座内径D的表面粗糙度应不低于GBl031标准中规定的Ra值为3.2μm。4.10弹簧座中心线对底平面的平行度公差应符合GBll84标准中规定的8级精度。4.11弹簧座的内径D的圆柱度公差应符合GBll84标准中规定的8级精度。4.12弹簧座两端面对内径D中心线的垂直度公差应符合GB1184标准中规定的8级精度。4.13弹簧座中心高h的公差应符合表3的规定。Q/MWJX01-2003表3中心高公差单位为mm中心高h＞50～120＞120～260＞260～360公差±0.15±0.2±0.34.14油漆表面应色泽均匀、漆层牢固、无起泡、流痕等缺陷。5试验方法5．1基本参数和尺寸规格的检验弹簧座基本参数和尺寸规格的检验值应符合3．1的规定，尺寸精度采用相应精度的量具检验；5．2弹簧座材料的化学成分、机械强度应符合GB/T11352标准的规定，各项试验的检验第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页方法按国家有关标准规定的方法进行，试验试样允许用砂型铸试样；5．3表面...
