输煤胶带硫化胶接作业指导书VIP专享VIP免费

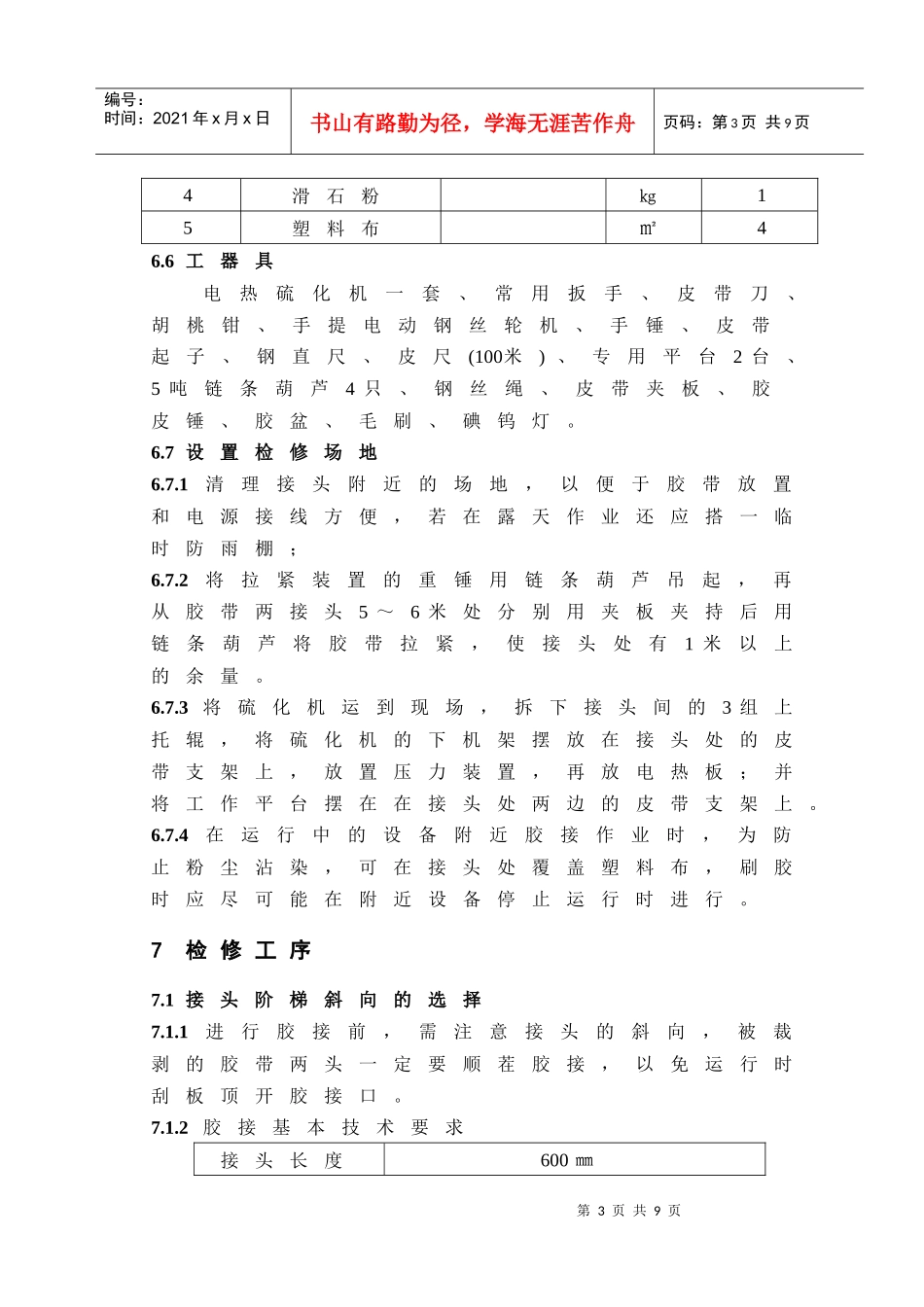

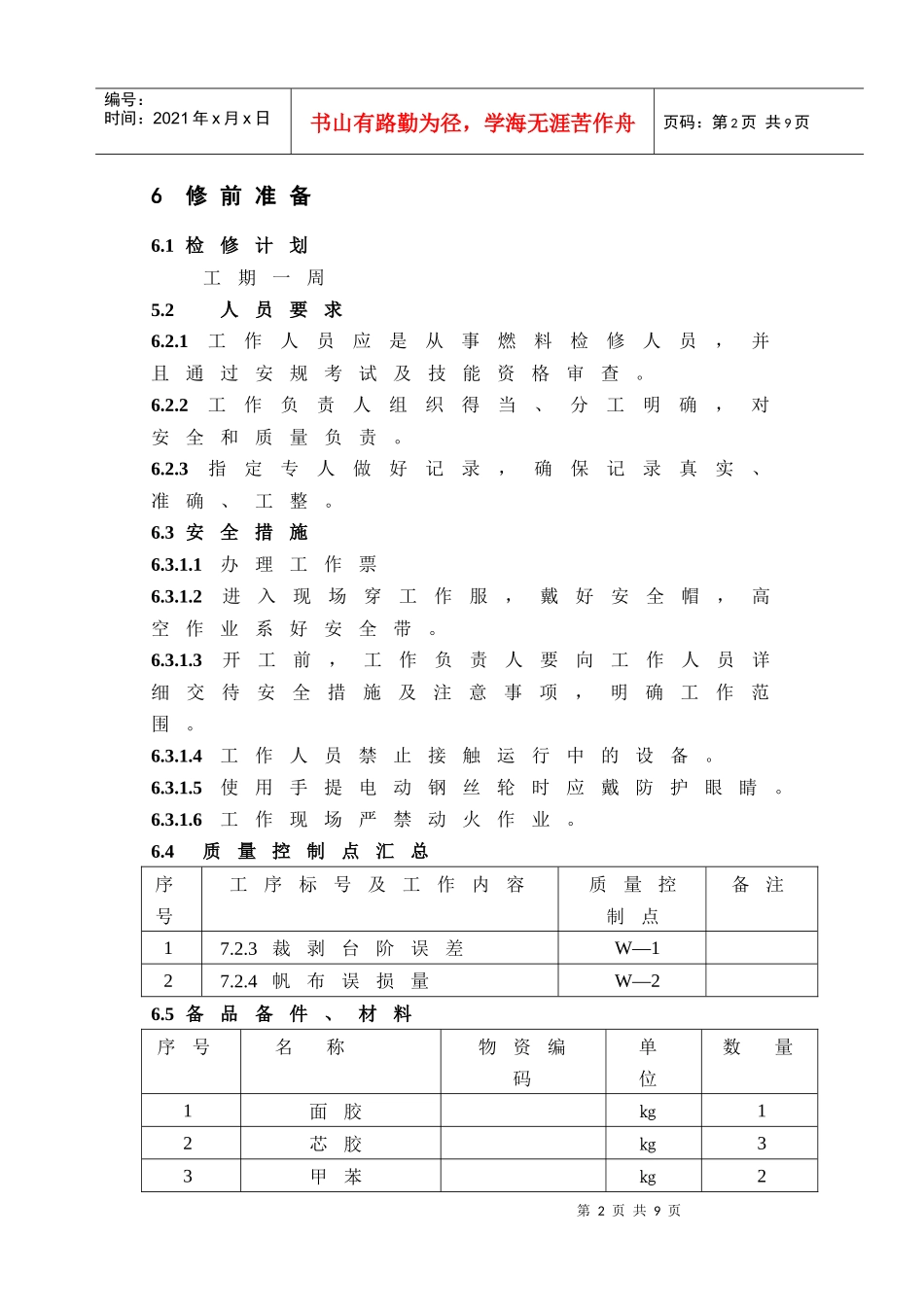

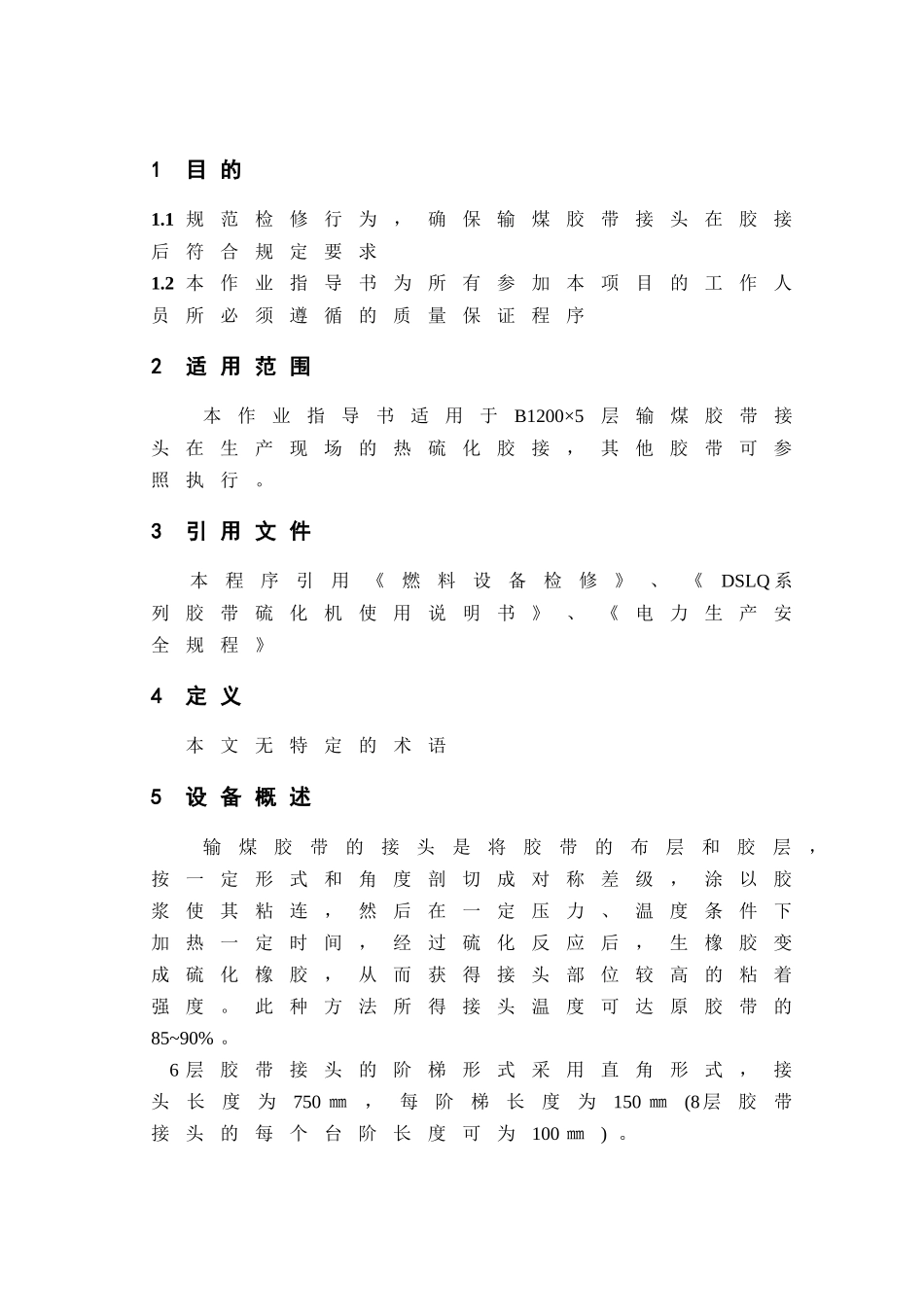

1目的1.1规范检修行为，确保输煤胶带接头在胶接后符合规定要求1.2本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序2适用范围本作业指导书适用于B1200×5层输煤胶带接头在生产现场的热硫化胶接，其他胶带可参照执行。3引用文件本程序引用《燃料设备检修》、《DSLQ系列胶带硫化机使用说明书》、《电力生产安全规程》4定义本文无特定的术语5设备概述输煤胶带的接头是将胶带的布层和胶层，按一定形式和角度剖切成对称差级，涂以胶浆使其粘连，然后在一定压力、温度条件下加热一定时间，经过硫化反应后，生橡胶变成硫化橡胶，从而获得接头部位较高的粘着强度。此种方法所得接头温度可达原胶带的85~90%。6层胶带接头的阶梯形式采用直角形式，接头长度为750㎜，每阶梯长度为150㎜(8层胶带接头的每个台阶长度可为100㎜)。第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页6修前准备6.1检修计划工期一周5.2人员要求6.2.1工作人员应是从事燃料检修人员，并且通过安规考试及技能资格审查。6.2.2工作负责人组织得当、分工明确，对安全和质量负责。6.2.3指定专人做好记录，确保记录真实、准确、工整。6.3安全措施6.3.1.1办理工作票6.3.1.2进入现场穿工作服，戴好安全帽，高空作业系好安全带。6.3.1.3开工前，工作负责人要向工作人员详细交待安全措施及注意事项，明确工作范围。6.3.1.4工作人员禁止接触运行中的设备。6.3.1.5使用手提电动钢丝轮时应戴防护眼睛。6.3.1.6工作现场严禁动火作业。6.4质量控制点汇总序号工序标号及工作内容质量控制点备注17.2.3裁剥台阶误差W—127.2.4帆布误损量W—26.5备品备件、材料序号名称物资编码单位数量1面胶㎏12芯胶㎏33甲苯㎏2第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页4滑石粉㎏15塑料布㎡46.6工器具电热硫化机一套、常用扳手、皮带刀、胡桃钳、手提电动钢丝轮机、手锤、皮带起子、钢直尺、皮尺(100米)、专用平台2台、5吨链条葫芦4只、钢丝绳、皮带夹板、胶皮锤、胶盆、毛刷、碘钨灯。6.7设置检修场地6.7.1清理接头附近的场地，以便于胶带放置和电源接线方便，若在露天作业还应搭一临时防雨棚；6.7.2将拉紧装置的重锤用链条葫芦吊起，再从胶带两接头5～6米处分别用夹板夹持后用链条葫芦将胶带拉紧，使接头处有1米以上的余量。6.7.3将硫化机运到现场，拆下接头间的3组上托辊，将硫化机的下机架摆放在接头处的皮带支架上，放置压力装置，再放电热板；并将工作平台摆在在接头处两边的皮带支架上。6.7.4在运行中的设备附近胶接作业时，为防止粉尘沾染，可在接头处覆盖塑料布，刷胶时应尽可能在附近设备停止运行时进行。7检修工序7.1接头阶梯斜向的选择7.1.1进行胶接前，需注意接头的斜向，被裁剥的胶带两头一定要顺茬胶接，以免运行时刮板顶开胶接口。7.1.2胶接基本技术要求接头长度600㎜第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页接头角度70°接头台阶4个台阶长度150㎜加热方式电加热板加热硫化温度135～140℃恒温时间25min加压方式手动试压泵7.2胶带胶接工艺要求及作业过程运输胶带硫化胶接所用的胶浆胶为100%的天然胶，覆盖胶为天然胶或和丁苯胶并用。胶带胶接工艺过程要求：7.2.1先准确地划出待接胶两端的宽度中心线，以便对齐接正。7.2.2按照每个台阶150㎜的标准划出与胶带边垂直的线。7.2.3按照划线的切去胶带多余部分，逐层裁剥覆盖胶和布层。胶带各台阶等分的不均匀度不得大于1㎜；裁剥表面不得破裂，刀对下一层帆布的误割深度不大于帆布厚度的1/2，长度不得超过每台阶全长的1/10。见证点W—17.2.4用手提电动钢丝轮清扫接头处残余胶，并把帆布表面打毛，接头两侧边和覆盖胶接头斜面也要打磨成粗糙状，不要过度打磨以致损伤布层。钢丝轮清理残胶和打毛时，对帆布的误损不得超过帆布厚度的1/4；见证点W—27.2.5打毛后，若潮湿可用碘钨灯进行烘干。7.2.6用汽油揩净布层表面油污。7.2.7胶带冷却后，先涂一遍稀胶浆，待胶干后（不粘手）涂一遍浓胶浆，共涂三遍胶浆。第5页共9页第4页共9页编号：时...
