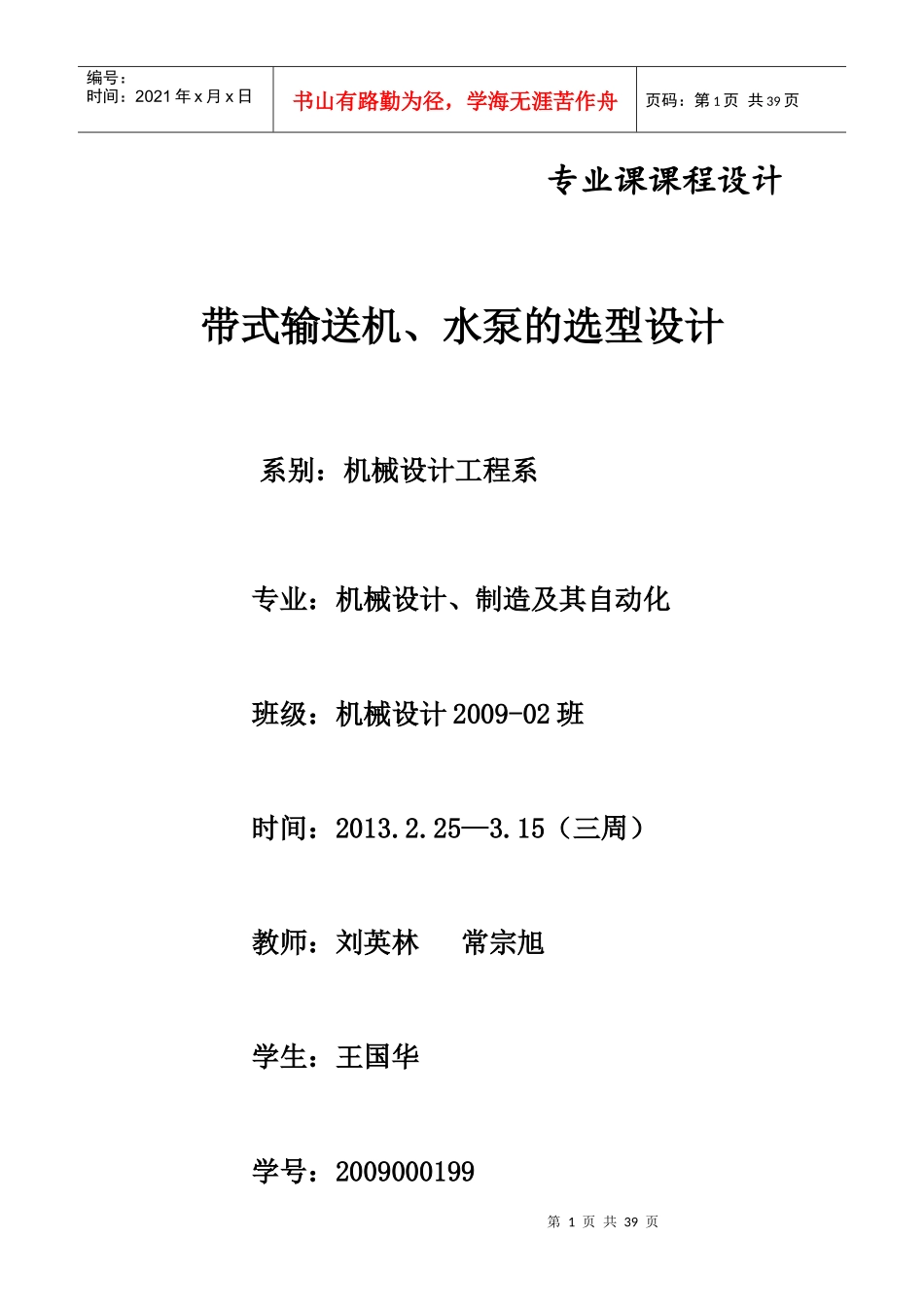

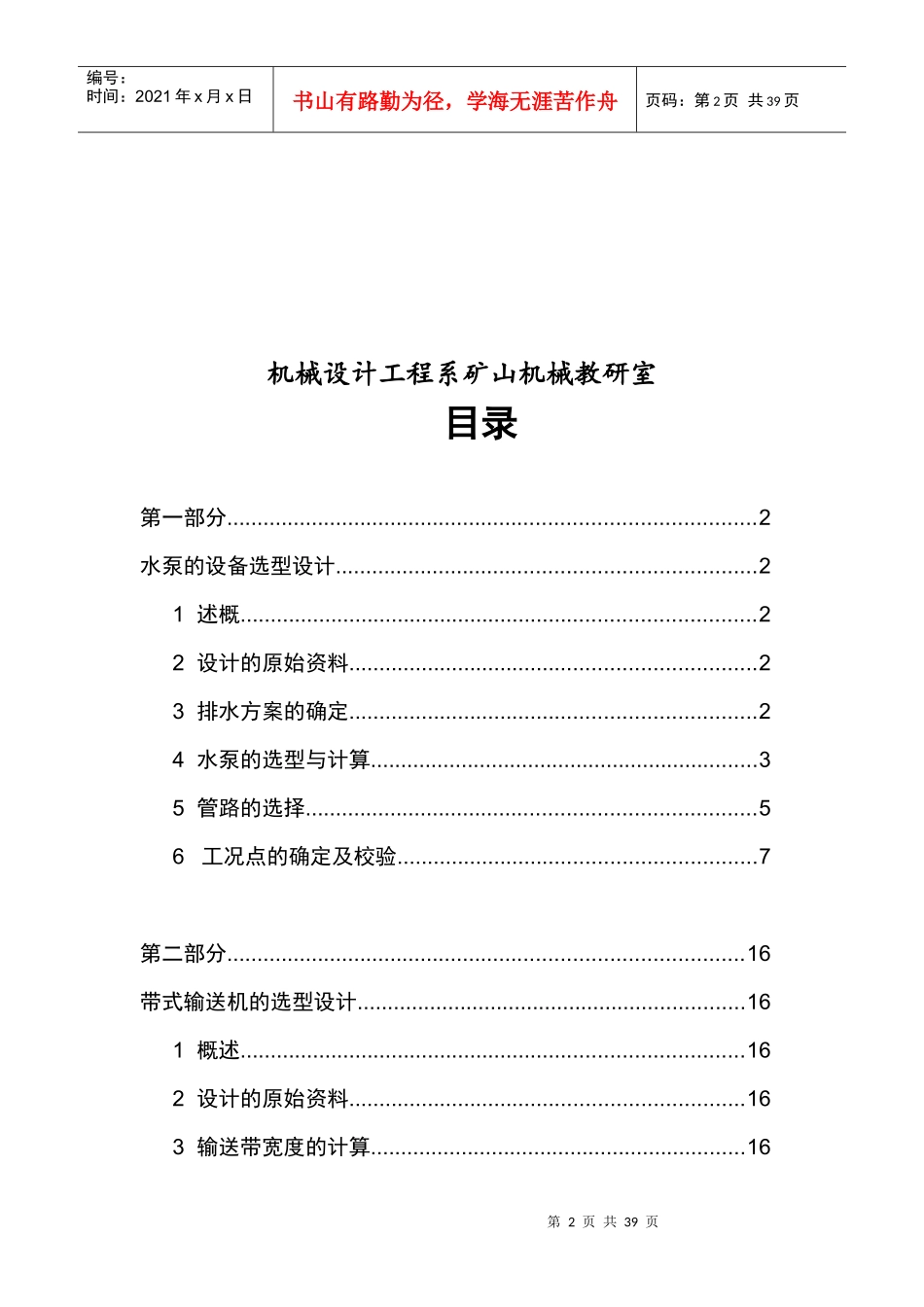

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页专业课课程设计带式输送机、水泵的选型设计系别：机械设计工程系专业：机械设计、制造及其自动化班级：机械设计2009-02班时间：2013.2.25—3.15（三周）教师：刘英林常宗旭学生：王国华学号：2009000199第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页机械设计工程系矿山机械教研室目录第一部分.......................................................................................2水泵的设备选型设计.....................................................................21述概.....................................................................................22设计的原始资料...................................................................23排水方案的确定...................................................................24水泵的选型与计算................................................................35管路的选择..........................................................................56工况点的确定及校验...........................................................7第二部分.....................................................................................16带式输送机的选型设计................................................................161概述...................................................................................162设计的原始资料.................................................................163输送带宽度的计算..............................................................16第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页4运行阻力的计算.................................................................205输送带张力的确定..............................................................246输送带强度的校核..............................................................277电动机功率的计算..............................................................28参考文献.....................................................................................29第一部分矿井排水设备选型设计目的：设计选择满足工作要求、运转可靠、经济的排水设备。一、具体任务：1、确定排水系统；2、选定排水设备；3、确定工况参数；4、绘制设备布置图二、必备资料：1、工作地点；2、排水高度710m和正常排水量Q=550m3/h；3、水的性质(中性)；4、泵房、水仓和管路位置图；5、供电电压三、设计步骤第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页（一）、拟定排水系统在我国煤矿中，目前通常采用集中排水法。集中排水开拓量小，管路敷设简单，管理费用低，但由于上水平需要流到下水平后再排出，则增加了电耗。当矿井较深时可采用分段排水。涌水量大和水文地质条件复杂的矿井，若发生突然涌水有可能淹没矿井。因此，当主水泵房设在最终水平时，应设防水门。在煤矿生产中，单水平开采通常采用通常采用集中排水，两个水平同时开采时，赢根据矿井的具体情况进行具体分析，综合基建投资、施工、操作和维修管理等因素，经过技术和经济的比较后，确定最合理的排水系统。按竖井考虑，根据给定条件，可选用单水平开采方案的直接排水系统，只需要在井底车场附近设立中央泵房，将井底所有涌水直接排至地面。（二）预选水泵①工作水泵n1，20小时内排出矿井24小时的正常涌水量。②备用水泵n2，≥70%工作水泵，且n1+n2应在20h内排出矿井第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页24h的最大用水量。③检修水泵n3，≥25%工作水泵。1、水泵总排水能力的计算正常涌水量：QB≥1.2qz=1.2x...
