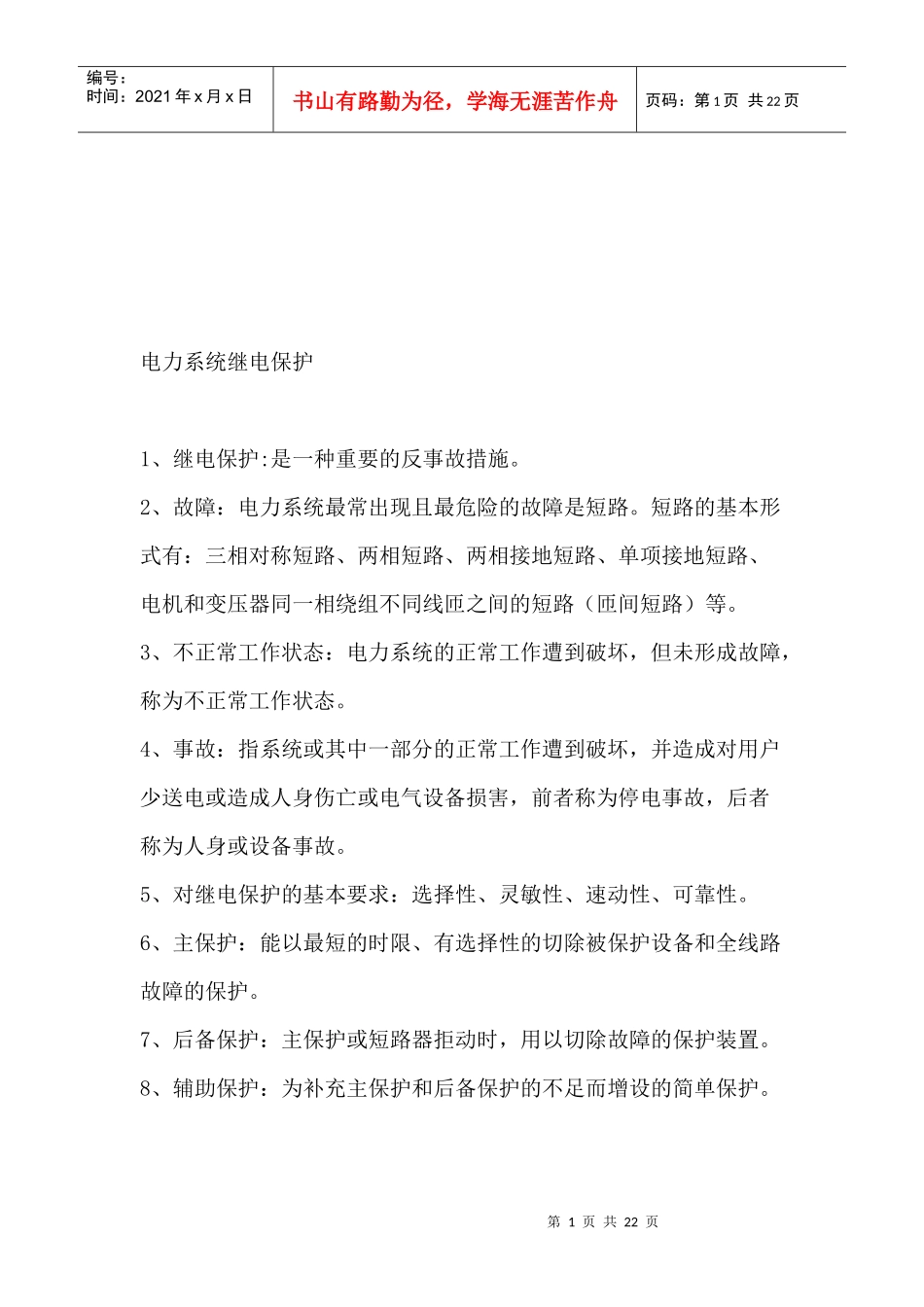

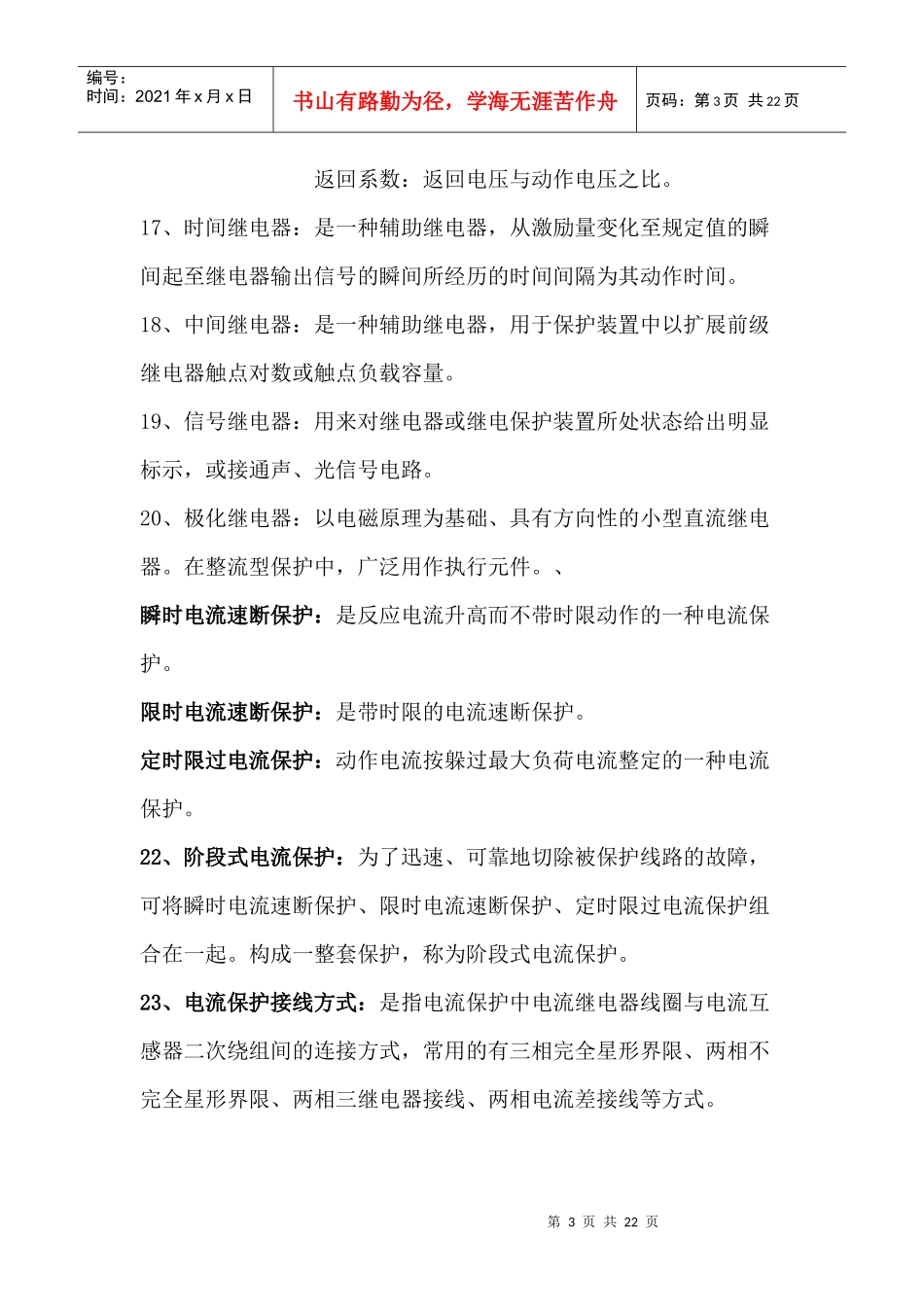

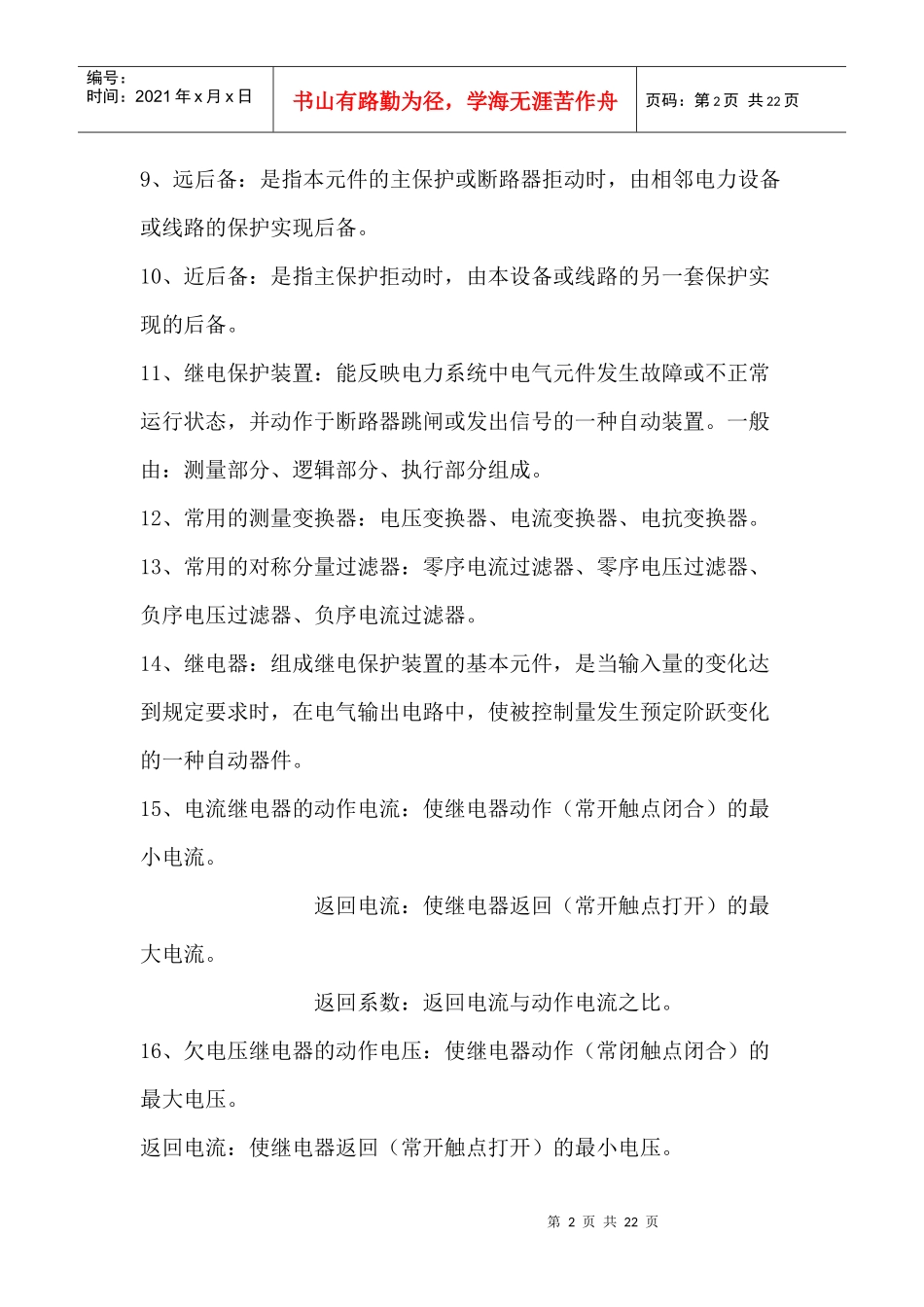

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页电力系统继电保护1、继电保护:是一种重要的反事故措施。2、故障：电力系统最常出现且最危险的故障是短路。短路的基本形式有：三相对称短路、两相短路、两相接地短路、单项接地短路、电机和变压器同一相绕组不同线匝之间的短路（匝间短路）等。3、不正常工作状态：电力系统的正常工作遭到破坏，但未形成故障，称为不正常工作状态。4、事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或造成人身伤亡或电气设备损害，前者称为停电事故，后者称为人身或设备事故。5、对继电保护的基本要求：选择性、灵敏性、速动性、可靠性。6、主保护：能以最短的时限、有选择性的切除被保护设备和全线路故障的保护。7、后备保护：主保护或短路器拒动时，用以切除故障的保护装置。8、辅助保护：为补充主保护和后备保护的不足而增设的简单保护。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页9、远后备：是指本元件的主保护或断路器拒动时，由相邻电力设备或线路的保护实现后备。10、近后备：是指主保护拒动时，由本设备或线路的另一套保护实现的后备。11、继电保护装置：能反映电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。一般由：测量部分、逻辑部分、执行部分组成。12、常用的测量变换器：电压变换器、电流变换器、电抗变换器。13、常用的对称分量过滤器：零序电流过滤器、零序电压过滤器、负序电压过滤器、负序电流过滤器。14、继电器：组成继电保护装置的基本元件，是当输入量的变化达到规定要求时，在电气输出电路中，使被控制量发生预定阶跃变化的一种自动器件。15、电流继电器的动作电流：使继电器动作（常开触点闭合）的最小电流。返回电流：使继电器返回（常开触点打开）的最大电流。返回系数：返回电流与动作电流之比。16、欠电压继电器的动作电压：使继电器动作（常闭触点闭合）的最大电压。返回电流：使继电器返回（常开触点打开）的最小电压。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页返回系数：返回电压与动作电压之比。17、时间继电器：是一种辅助继电器，从激励量变化至规定值的瞬间起至继电器输出信号的瞬间所经历的时间间隔为其动作时间。18、中间继电器：是一种辅助继电器，用于保护装置中以扩展前级继电器触点对数或触点负载容量。19、信号继电器：用来对继电器或继电保护装置所处状态给出明显标示，或接通声、光信号电路。20、极化继电器：以电磁原理为基础、具有方向性的小型直流继电器。在整流型保护中，广泛用作执行元件。、瞬时电流速断保护：是反应电流升高而不带时限动作的一种电流保护。限时电流速断保护：是带时限的电流速断保护。定时限过电流保护：动作电流按躲过最大负荷电流整定的一种电流保护。22、阶段式电流保护：为了迅速、可靠地切除被保护线路的故障，可将瞬时电流速断保护、限时电流速断保护、定时限过电流保护组合在一起。构成一整套保护，称为阶段式电流保护。23、电流保护接线方式：是指电流保护中电流继电器线圈与电流互感器二次绕组间的连接方式，常用的有三相完全星形界限、两相不完全星形界限、两相三继电器接线、两相电流差接线等方式。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页24、继电保护的接线图：一般用框图、原理图、安装图三种。其中原理图又可分为归总式原理图和展开式原理图。25、功率方向继电器：测量送入继电器的电压和电流之间的相位，以判别正、反方向故障。26、功率方向继电器的接线方式：是指它与电压互感器和电流互感器之间的连接方式，也就是给功率方向继电器的电压线圈和电流线圈加入什么电压和什么电流的问题。相间短路保护用功率方向继电器通常采用90°接线方式。27、中性点不接地电网单相接地时的特征有：（1）接地相对地电压降为零，其它两相对地电压升高倍，出现零序电压，其值等于故障前电网的相电压...
