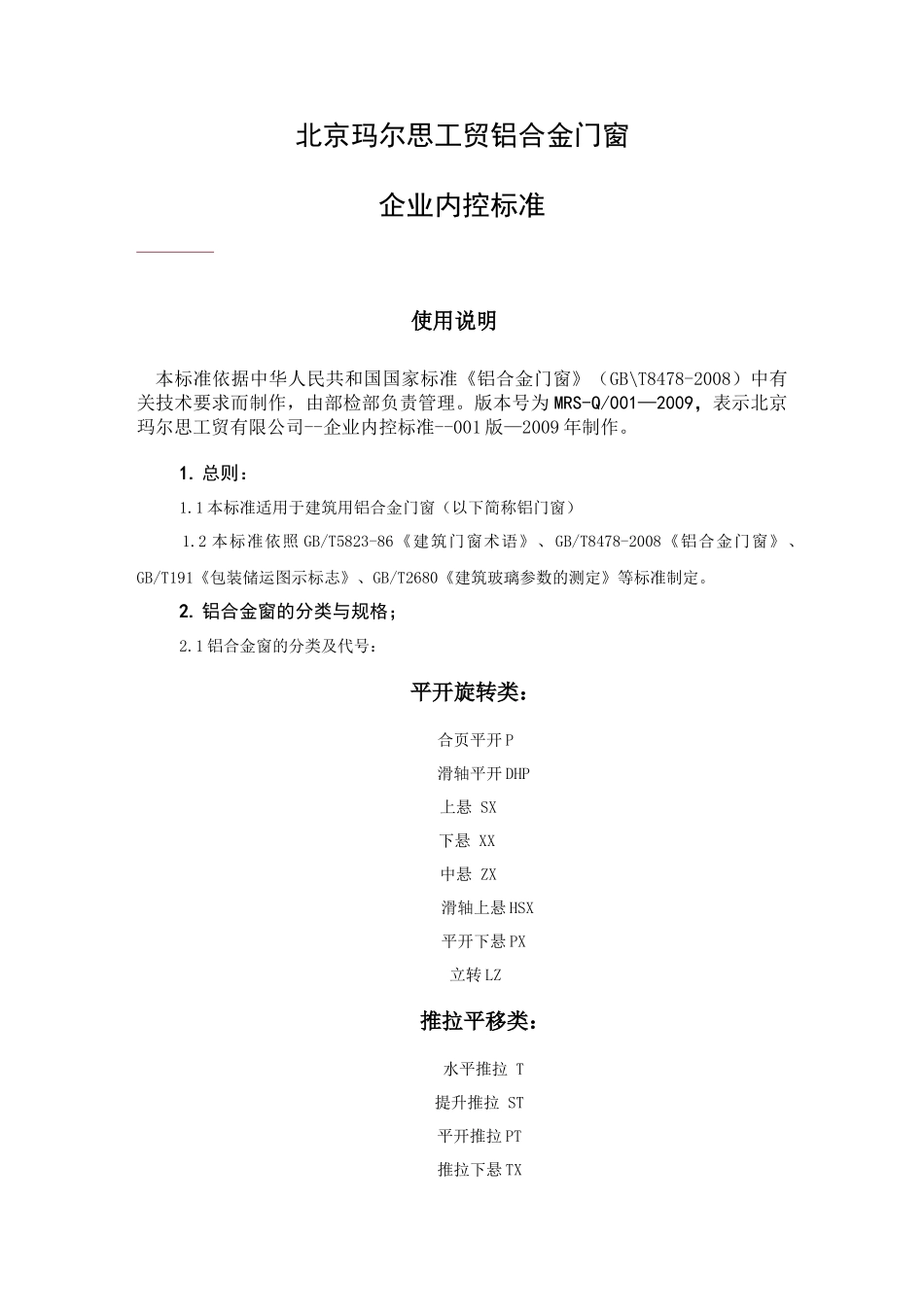

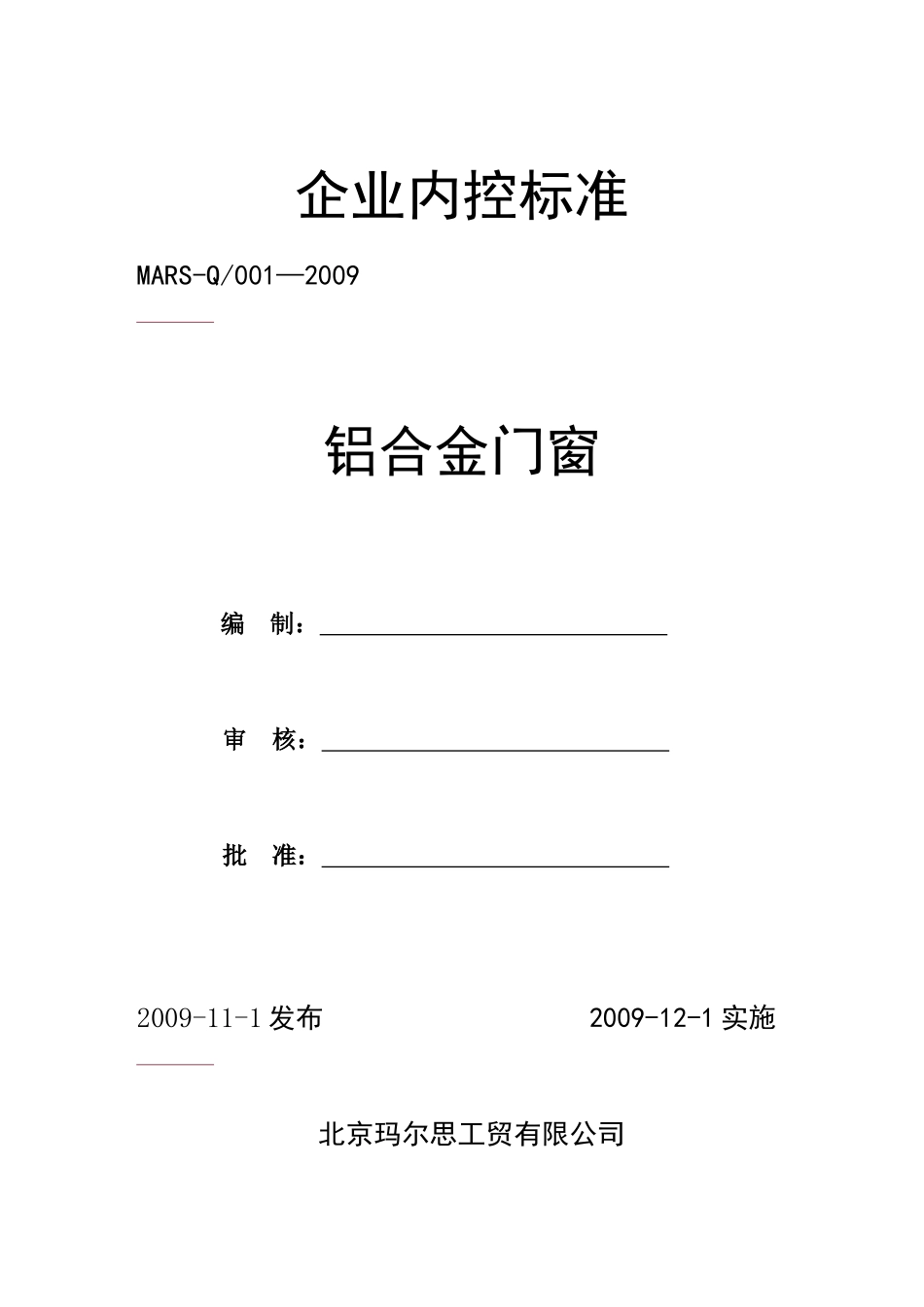

企业内控标准MARS-Q/001—2009铝合金门窗编制：审核：批准：2009-11-1发布2009-12-1实施北京玛尔思工贸有限公司北京玛尔思工贸铝合金门窗企业内控标准使用说明本标准依据中华人民共和国国家标准《铝合金门窗》（GB\T8478-2008）中有关技术要求而制作，由部检部负责管理。版本号为MRS-Q/001—2009，表示北京玛尔思工贸有限公司--企业内控标准--001版—2009年制作。1.总则：1.1本标准适用于建筑用铝合金门窗（以下简称铝门窗）1.2本标准依照GB/T5823-86《建筑门窗术语》、GB/T8478-2008《铝合金门窗》、GB/T191《包装储运图示标志》、GB/T2680《建筑玻璃参数的测定》等标准制定。2.铝合金窗的分类与规格；2.1铝合金窗的分类及代号：平开旋转类：合页平开P滑轴平开DHP上悬SX下悬XX中悬ZX滑轴上悬HSX平开下悬PX立转LZ推拉平移类：水平推拉T提升推拉ST平开推拉PT推拉下悬TX提拉TL折叠类：折叠推拉ZT2.2铝合金门窗的品种规格：铝合金产品系列、规格、铝合金门窗洞口尺寸系列、厚度基本尺寸系列应符合GB/T5237，GB/T5824，GB/T8478-2008，要求，其厚度如有特殊要求应由订货与供货双方商定。2.3铝合金门窗标记方法应符合GB/T8478-2008的规定。3、铝合金窗型标注：1、所示铝合金门窗立面，一律由外向内立视，图例如下：固定式平开式滑轴式推拉式弹簧式2、本图集窗型代号及编号标注方法：a.名称代号GLC--------固定窗PLC--------平开窗HPLC--------滑轴平开窗TLC--------推拉窗ATLC-------带纱扇的推拉窗b.标记示例:例1:ATLC70-1512-A-BATLC----带纱扇的推拉铝合金窗；70----窗厚度基本尺寸为70mm1512----洞口宽度为1500mm，洞口高度为1200mm；A----窗型代号为“C”；B----自定义编号为“B”。窗型代号洞口型号窗厚度基本尺寸窗代号自定义编号例2：TLC70-1509-G-ATLC----推拉铝合金窗；70----窗厚度基本尺寸为70mm；1509----洞口宽度为1500mm，洞口高度为900mm；G----窗型代号为“G”；A----自定义编号为“A”；4.技术要求：4.1材料：4.1.1铝合金门窗采用主型材，其尺寸偏差精度应符合GB/T5237.1-96普通精度的有关规定。4.1.2选用的附件材料除不锈钢外，采用其他黑色金属材料，应经防腐蚀处理，同时不得与铝合金型材发生接触腐蚀。4.2表面处理：铝合金型材表面处理层厚度应符合GB/T8478-2008要求，见表1：表1铝合金型材表面处理层厚度要求品种阳极氧化、阳极氧化加点解着色、阳极氧化加有机着色电泳涂漆粉末喷涂氟碳漆喷涂表面处理层厚度膜厚级别膜厚级别装饰面上涂层最小局部厚度µm装饰面平均膜厚µmAA15B(有光或哑光透明漆)S(有光或哑光有色漆)≥40≥30（二涂）≥40（三涂）4.3铝合金门窗所采用玻璃应符合GB11614、JGJ113有关规定。4.4铝合金门窗所用密封及弹性材料应与所接触的各种材料相容，并与所需粘接的基材粘接。玻璃支撑块、定位块等弹性材料应符合JGJ113有关规定。4.5铝合金门窗所用五金配件应满足整樘门窗承载能力的要求，反复启闭性能应满足门窗的反复启闭性能要求。4.6铝合金门窗所用紧固件应采用不锈钢紧固件。4.7铝合金门窗外观4.7.1产品表面不应有铝屑、毛刺、油污或其他污迹；密封胶缝应连续、平滑，连接处不应有外溢的胶粘剂；密封胶条应安装到位，四角应镶嵌可靠，不应有脱开现象。4.7.2门窗框扇铝合金型材表面没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。在一个玻璃分格内，铝合金型材表面擦伤、划伤应符合表2规定。表2：窗框扇铝合金型材表面擦伤、划伤要求单位：mm项目要求室外侧室内侧擦伤、划伤深度不大于表面处理层厚度擦伤总面积，mm²≤400≤200划伤总长度，mm≤150≤200擦伤和划伤处数≤3≤24.7.3铝合金型材表面在许可范围的擦伤和划伤，修补后应与原涂层的颜色和光泽基本一致。4.7.4玻璃表面应无明显色差、划痕、擦伤。4.8铝合金门窗尺寸要求4.8.1铝合金门窗及框扇装配尺寸偏差要求：表3：窗及框扇装配尺寸偏差单位：mm项目尺寸范围允许偏差窗宽度、高度构造内侧尺寸<2000±1.0≥2000<3500±1.5≥3500±2.0窗宽度、高度构造内侧尺寸对边尺寸之差<2000≤1.5≥2000<3500≤2.0≥3500≤2.5窗框与扇搭接宽度±0.5框、扇杆件接缝高低差相同截面型材≤0.2不同...
