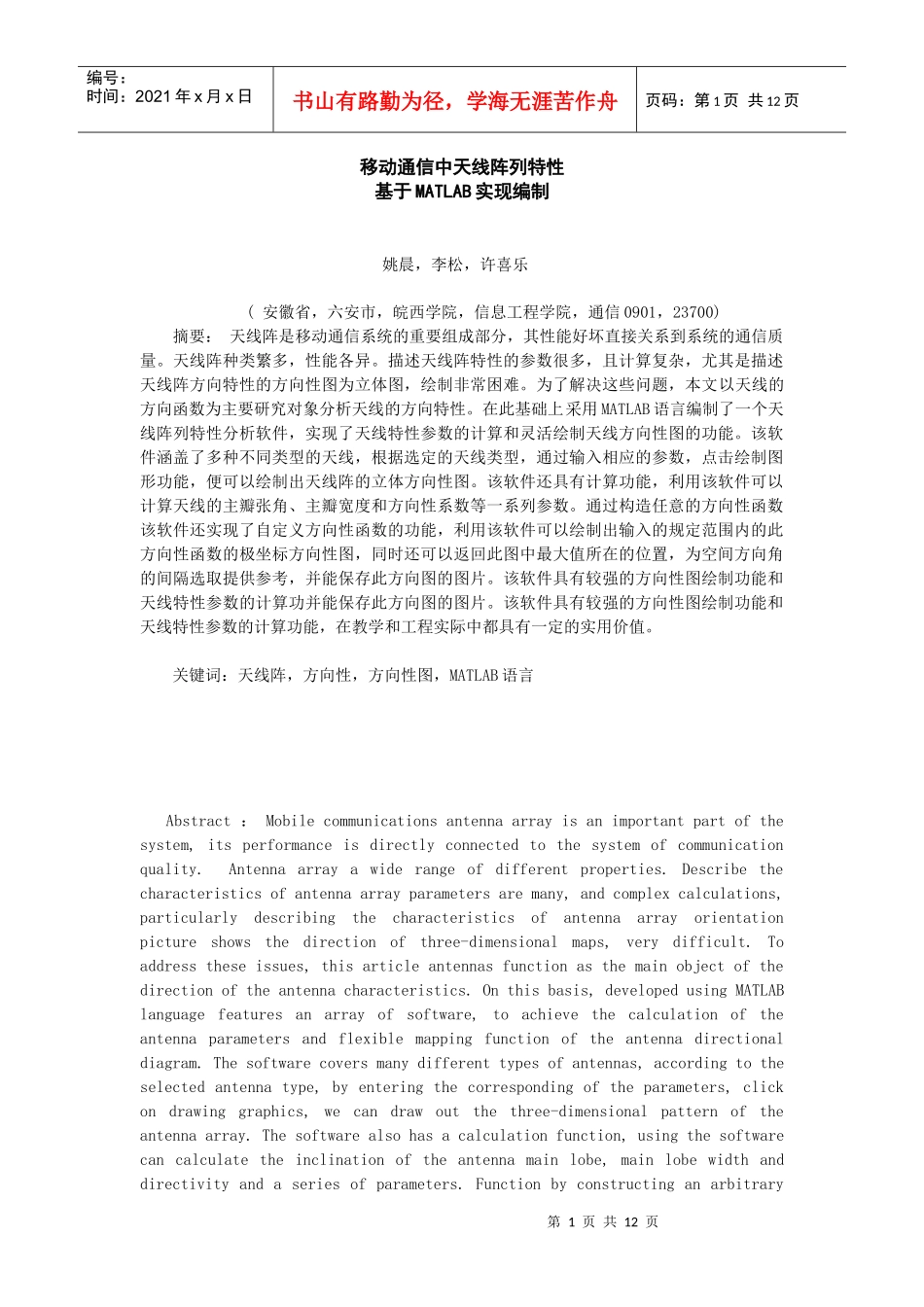

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页移动通信中天线阵列特性基于MATLAB实现编制姚晨，李松，许喜乐(安徽省，六安市，皖西学院，信息工程学院，通信0901，23700)摘要：天线阵是移动通信系统的重要组成部分，其性能好坏直接关系到系统的通信质量。天线阵种类繁多，性能各异。描述天线阵特性的参数很多，且计算复杂，尤其是描述天线阵方向特性的方向性图为立体图，绘制非常困难。为了解决这些问题，本文以天线的方向函数为主要研究对象分析天线的方向特性。在此基础上采用MATLAB语言编制了一个天线阵列特性分析软件，实现了天线特性参数的计算和灵活绘制天线方向性图的功能。该软件涵盖了多种不同类型的天线，根据选定的天线类型，通过输入相应的参数，点击绘制图形功能，便可以绘制出天线阵的立体方向性图。该软件还具有计算功能，利用该软件可以计算天线的主瓣张角、主瓣宽度和方向性系数等一系列参数。通过构造任意的方向性函数该软件还实现了自定义方向性函数的功能，利用该软件可以绘制出输入的规定范围内的此方向性函数的极坐标方向性图，同时还可以返回此图中最大值所在的位置，为空间方向角的间隔选取提供参考，并能保存此方向图的图片。该软件具有较强的方向性图绘制功能和天线特性参数的计算功并能保存此方向图的图片。该软件具有较强的方向性图绘制功能和天线特性参数的计算功能，在教学和工程实际中都具有一定的实用价值。关键词：天线阵，方向性，方向性图，MATLAB语言Abstract：Mobilecommunicationsantennaarrayisanimportantpartofthesystem,itsperformanceisdirectlyconnectedtothesystemofcommunicationquality.Antennaarrayawiderangeofdifferentproperties.Describethecharacteristicsofantennaarrayparametersaremany,andcomplexcalculations,particularlydescribingthecharacteristicsofantennaarrayorientationpictureshowsthedirectionofthree-dimensionalmaps,verydifficult.Toaddresstheseissues,thisarticleantennasfunctionasthemainobjectofthedirectionoftheantennacharacteristics.Onthisbasis,developedusingMATLABlanguagefeaturesanarrayofsoftware,toachievethecalculationoftheantennaparametersandflexiblemappingfunctionoftheantennadirectionaldiagram.Thesoftwarecoversmanydifferenttypesofantennas,accordingtotheselectedantennatype,byenteringthecorrespondingoftheparameters,clickondrawinggraphics,wecandrawoutthethree-dimensionalpatternoftheantennaarray.Thesoftwarealsohasacalculationfunction,usingthesoftwarecancalculatetheinclinationoftheantennamainlobe,mainlobewidthanddirectivityandaseriesofparameters.Functionbyconstructinganarbitrary第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页direction,thesoftwarealsoimplementsacustomfunctiondirectionalfunction,usingthesoftwarecandrawwithintheprovisionsoftheinputfunctionofthisdirectionalorientationpolarmap,andalsocanreturntothismapthemaximumposition,thedirectionforthespaceintervalselectedreferenceangleandthepreservationofthispatterninthepicture.Thesoftwarehasastrongdirectionalmappingfunctionandtheantennaparametersofcomputinginteachingandengineeringpracticehavesomepracticalvalue.Keywords:antennaarray,direction,directionalmap,MATLABlanguage前言：近年来，随着现代通信技术的不断进步，移动通信业务正以前所未有的速度迅速发展。天线阵作为移动通信系统的重要组成部分，其性能好坏对整个系统的工作起着举足轻重的作用。随着3G技术的开发与日趋成熟，无线公共信号网络覆盖范围的扩大，天线阵的应用日趋广泛。天线阵种类繁多，性能各异。描述天线阵特性的参数很多，且计算复杂，尤其是描述天线阵方向特性的方向性图为立体图，绘制非常困难。为了解决这些问题，同时也结合大连海事大学教改项目的要求，本文采用MATLAB语言...
