电子技术基础综合题1doc-综合练习一VIP免费

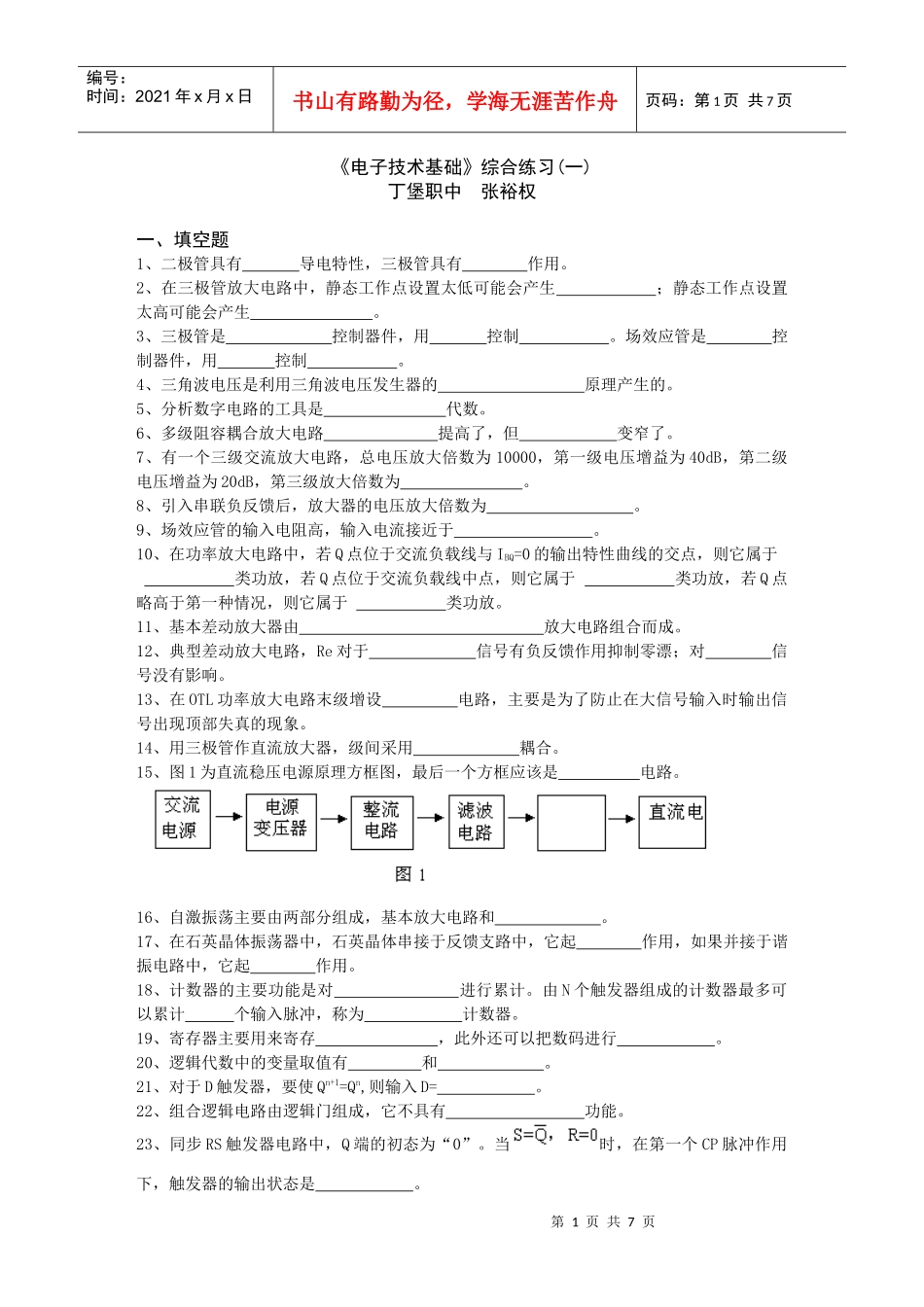

电子技术基础综合题1doc-综合练习一_第1页
1/7

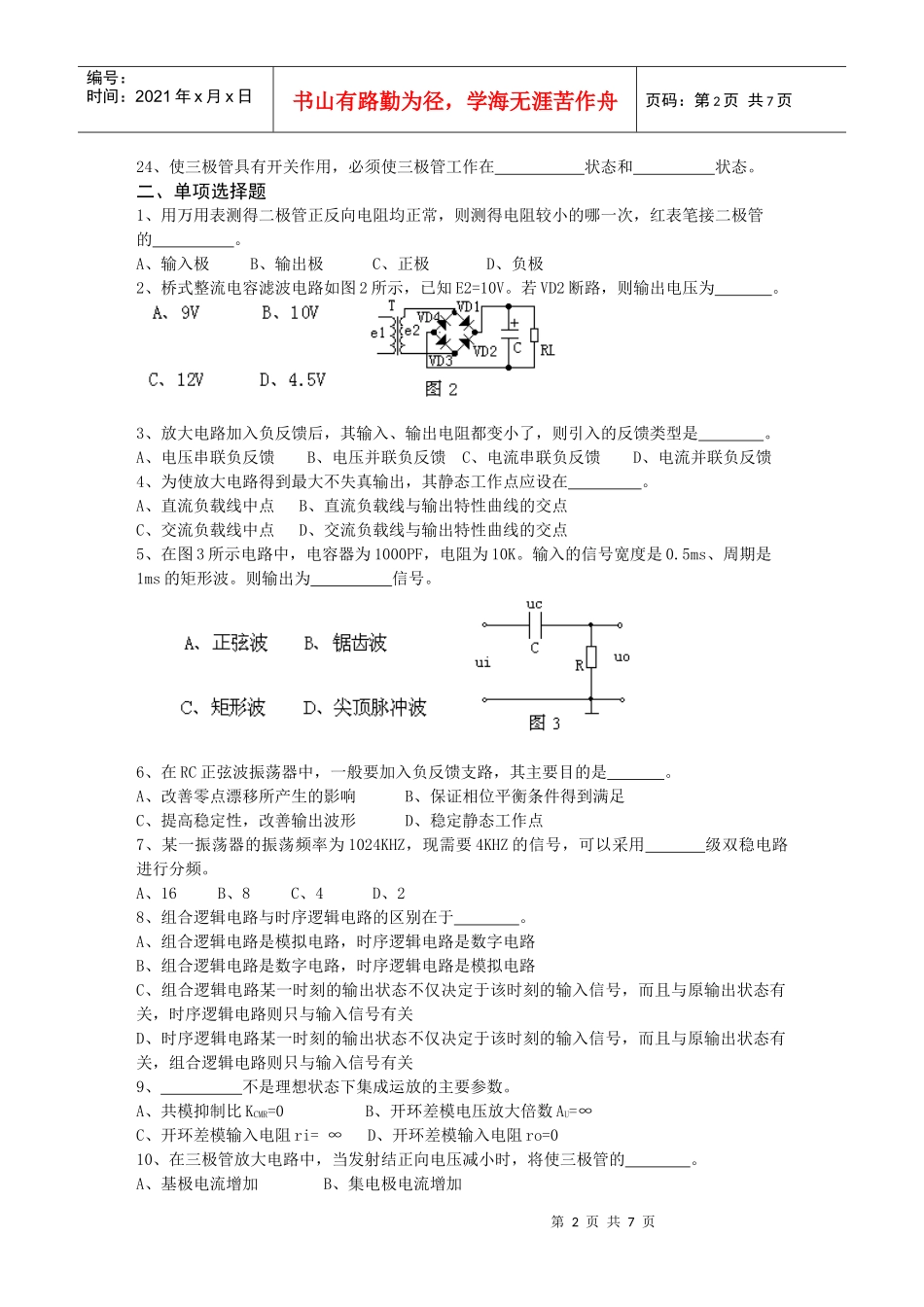

电子技术基础综合题1doc-综合练习一_第2页
2/7
电子技术基础综合题1doc-综合练习一_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页《电子技术基础》综合练习(一)丁堡职中张裕权一、填空题1、二极管具有导电特性,三极管具有作用。2、在三极管放大电路中,静态工作点设置太低可能会产生;静态工作点设置太高可能会产生。3、三极管是控制器件,用控制。场效应管是控制器件,用控制。4、三角波电压是利用三角波电压发生器的原理产生的。5、分析数字电路的工具是代数。6、多级阻容耦合放大电路提高了,但变窄了。7、有一个三级交流放大电路,总电压放大倍数为10000,第一级电压增益为40dB,第二级电压增益为20dB,第三级放大倍数为。8、引入串联负反馈后,放大器的电压放大倍数为。9、场效应管的输入电阻高,输入电流接近于。10、在功率放大电路中,若Q点位于交流负载线与IBQ=0的输出特性曲线的交点,则它属于类功放,若Q点位于交流负载线中点,则它属于类功放,若Q点略高于第一种情况,则它属于类功放。11、基本差动放大器由放大电路组合而成。12、典型差动放大电路,Re对于信号有负反馈作用抑制零漂;对信号没有影响。13、在OTL功率放大电路末级增设电路,主要是为了防止在大信号输入时输出信号出现顶部失真的现象。14、用三极管作直流放大器,级间采用耦合。15、图1为直流稳压电源原理方框图,最后一个方框应该是电路。16、自激振荡主要由两部分组成,基本放大电路和。17、在石英晶体振荡器中,石英晶体串接于反馈支路中,它起作用,如果并接于谐振电路中,它起作用。18、计数器的主要功能是对进行累计。由N个触发器组成的计数器最多可以累计个输入脉冲,称为计数器。19、寄存器主要用来寄存,此外还可以把数码进行。20、逻辑代数中的变量取值有和。21、对于D触发器,要使Qn+1=Qn,则输入D=。22、组合逻辑电路由逻辑门组成,它不具有功能。23、同步RS触发器电路中,Q端的初态为“0”。当时,在第一个CP脉冲作用下,触发器的输出状态是。第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页24、使三极管具有开关作用,必须使三极管工作在状态和状态。二、单项选择题1、用万用表测得二极管正反向电阻均正常,则测得电阻较小的哪一次,红表笔接二极管的。A、输入极B、输出极C、正极D、负极2、桥式整流电容滤波电路如图2所示,已知E2=10V。若VD2断路,则输出电压为。3、放大电路加入负反馈后,其输入、输出电阻都变小了,则引入的反馈类型是。A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈4、为使放大电路得到最大不失真输出,其静态工作点应设在。A、直流负载线中点B、直流负载线与输出特性曲线的交点C、交流负载线中点D、交流负载线与输出特性曲线的交点5、在图3所示电路中,电容器为1000PF,电阻为10K。输入的信号宽度是0.5ms、周期是1ms的矩形波。则输出为信号。6、在RC正弦波振荡器中,一般要加入负反馈支路,其主要目的是。A、改善零点漂移所产生的影响B、保证相位平衡条件得到满足C、提高稳定性,改善输出波形D、稳定静态工作点7、某一振荡器的振荡频率为1024KHZ,现需要4KHZ的信号,可以采用级双稳电路进行分频。A、16B、8C、4D、28、组合逻辑电路与时序逻辑电路的区别在于。A、组合逻辑电路是模拟电路,时序逻辑电路是数字电路B、组合逻辑电路是数字电路,时序逻辑电路是模拟电路C、组合逻辑电路某一时刻的输出状态不仅决定于该时刻的输入信号,而且与原输出状态有关,时序逻辑电路则只与输入信号有关D、时序逻辑电路某一时刻的输出状态不仅决定于该时刻的输入信号,而且与原输出状态有关,组合逻辑电路则只与输入信号有关9、不是理想状态下集成运放的主要参数。A、共模抑制比KCMR=0B、开环差模电压放大倍数AU=∞C、开环差模输入电阻ri=∞D、开环差模输入电阻ro=010、在三极管放大电路中,当发射结正向电压减小时,将使三极管的。A、基极电流增加B、集电极电流增加第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页C、集电极-发射极电压增加D、集电极-发射极电压减小11、数字电路处理的是信号。A、交流B、...
