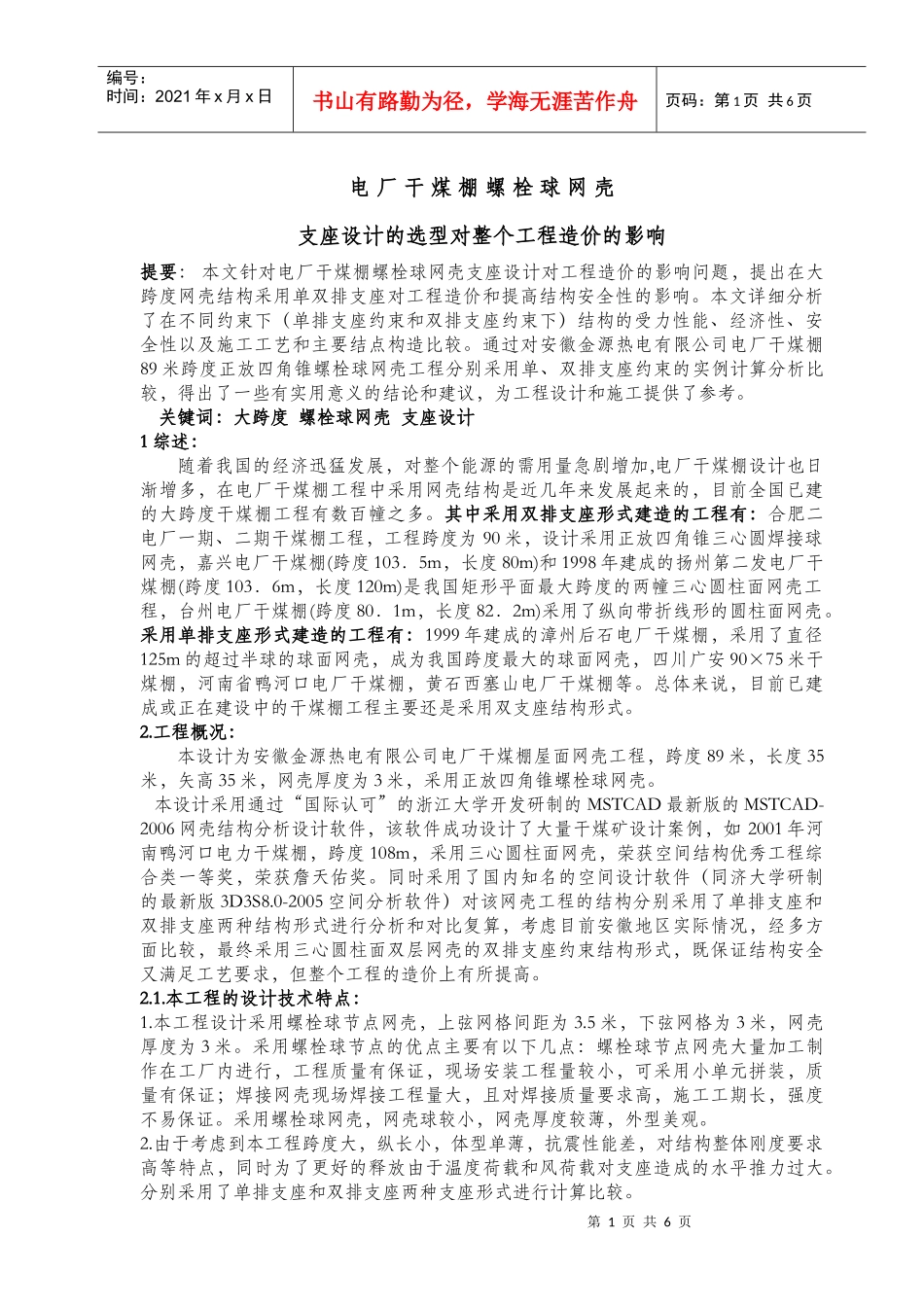

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电厂干煤棚螺栓球网壳支座设计的选型对整个工程造价的影响提要：本文针对电厂干煤棚螺栓球网壳支座设计对工程造价的影响问题，提出在大跨度网壳结构采用单双排支座对工程造价和提高结构安全性的影响。本文详细分析了在不同约束下（单排支座约束和双排支座约束下）结构的受力性能、经济性、安全性以及施工工艺和主要结点构造比较。通过对安徽金源热电有限公司电厂干煤棚89米跨度正放四角锥螺栓球网壳工程分别采用单、双排支座约束的实例计算分析比较，得出了一些有实用意义的结论和建议，为工程设计和施工提供了参考。关键词：大跨度螺栓球网壳支座设计1综述：随着我国的经济迅猛发展，对整个能源的需用量急剧增加,电厂干煤棚设计也日渐增多，在电厂干煤棚工程中采用网壳结构是近几年来发展起来的，目前全国已建的大跨度干煤棚工程有数百幢之多。其中采用双排支座形式建造的工程有：合肥二电厂一期、二期干煤棚工程，工程跨度为90米，设计采用正放四角锥三心圆焊接球网壳，嘉兴电厂干煤棚(跨度103．5m，长度80m)和1998年建成的扬州第二发电厂干煤棚(跨度103．6m，长度120m)是我国矩形平面最大跨度的两幢三心圆柱面网壳工程，台州电厂干煤棚(跨度80．1m，长度82．2m)采用了纵向带折线形的圆柱面网壳。采用单排支座形式建造的工程有：1999年建成的漳州后石电厂干煤棚，采用了直径125m的超过半球的球面网壳，成为我国跨度最大的球面网壳，四川广安90×75米干煤棚，河南省鸭河口电厂干煤棚，黄石西塞山电厂干煤棚等。总体来说，目前已建成或正在建设中的干煤棚工程主要还是采用双支座结构形式。2.工程概况：本设计为安徽金源热电有限公司电厂干煤棚屋面网壳工程，跨度89米，长度35米，矢高35米，网壳厚度为3米，采用正放四角锥螺栓球网壳。本设计采用通过“国际认可”的浙江大学开发研制的MSTCAD最新版的MSTCAD-2006网壳结构分析设计软件，该软件成功设计了大量干煤矿设计案例，如2001年河南鸭河口电力干煤棚，跨度108m，采用三心圆柱面网壳，荣获空间结构优秀工程综合类一等奖，荣获詹天佑奖。同时采用了国内知名的空间设计软件（同济大学研制的最新版3D3S8.0-2005空间分析软件）对该网壳工程的结构分别采用了单排支座和双排支座两种结构形式进行分析和对比复算，考虑目前安徽地区实际情况，经多方面比较，最终采用三心圆柱面双层网壳的双排支座约束结构形式，既保证结构安全又满足工艺要求，但整个工程的造价上有所提高。2.1.本工程的设计技术特点：1.本工程设计采用螺栓球节点网壳，上弦网格间距为3.5米，下弦网格为3米，网壳厚度为3米。采用螺栓球节点的优点主要有以下几点：螺栓球节点网壳大量加工制作在工厂内进行，工程质量有保证，现场安装工程量较小，可采用小单元拼装，质量有保证；焊接网壳现场焊接工程量大，且对焊接质量要求高，施工工期长，强度不易保证。采用螺栓球网壳，网壳球较小，网壳厚度较薄，外型美观。2.由于考虑到本工程跨度大，纵长小，体型单薄，抗震性能差，对结构整体刚度要求高等特点，同时为了更好的释放由于温度荷载和风荷载对支座造成的水平推力过大。分别采用了单排支座和双排支座两种支座形式进行计算比较。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.2单排双排支座的优缺点比较：1）不同支座对基础产生的基础反力对基础的影响以及产生的原因：在满足工艺要求的基础上，采用上弦单排支座约束形式（见图1）图1整个结构外形圆点代表支座约束按荷载规范要求进行加载计算完成后达到如下最支座反力结果见图260808493172182267287291300374384第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页按双排支座约束下支座的最不利支座约束反力如下，支座数量有12个增加到42个。达到的结果如下图3所示。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页图3双排支座最不利支座反力通过上面两组不同结构形式的支座反力可得到如下结...
