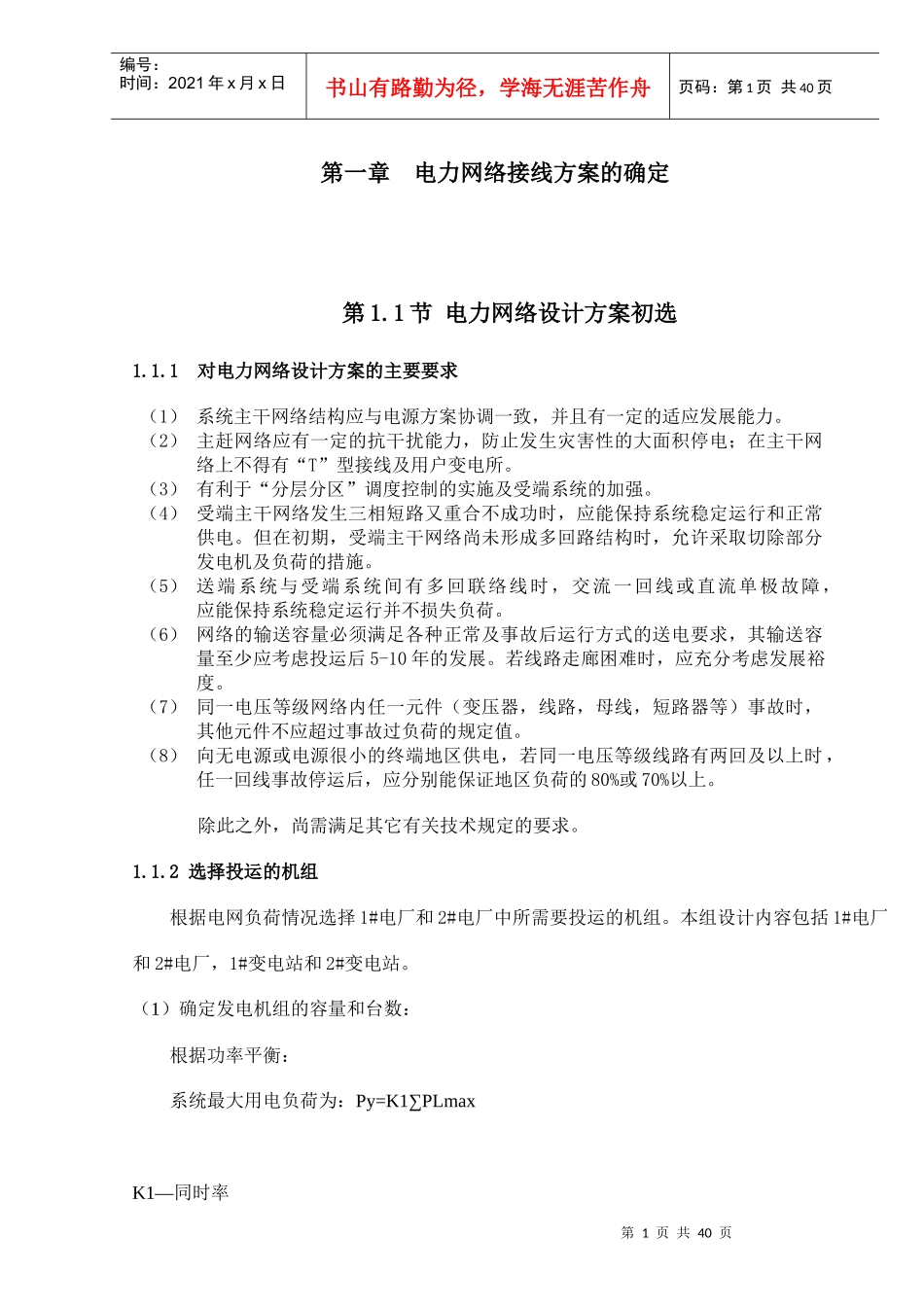

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页第一章电力网络接线方案的确定第1.1节电力网络设计方案初选1.1.1对电力网络设计方案的主要要求（1）系统主干网络结构应与电源方案协调一致，并且有一定的适应发展能力。（2）主赶网络应有一定的抗干扰能力，防止发生灾害性的大面积停电；在主干网络上不得有“T”型接线及用户变电所。（3）有利于“分层分区”调度控制的实施及受端系统的加强。（4）受端主干网络发生三相短路又重合不成功时，应能保持系统稳定运行和正常供电。但在初期，受端主干网络尚未形成多回路结构时，允许采取切除部分发电机及负荷的措施。（5）送端系统与受端系统间有多回联络线时，交流一回线或直流单极故障，应能保持系统稳定运行并不损失负荷。（6）网络的输送容量必须满足各种正常及事故后运行方式的送电要求，其输送容量至少应考虑投运后5-10年的发展。若线路走廊困难时，应充分考虑发展裕度。（7）同一电压等级网络内任一元件（变压器，线路，母线，短路器等）事故时，其他元件不应超过事故过负荷的规定值。（8）向无电源或电源很小的终端地区供电，若同一电压等级线路有两回及以上时，任一回线事故停运后，应分别能保证地区负荷的80%或70%以上。除此之外，尚需满足其它有关技术规定的要求。1.1.2选择投运的机组根据电网负荷情况选择1#电厂和2#电厂中所需要投运的机组。本组设计内容包括1#电厂和2#电厂，1#变电站和2#变电站。（1）确定发电机组的容量和台数：根据功率平衡：系统最大用电负荷为：Py=K1∑PLmaxK1—同时率第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页同时率K1与电力用户的多少，各用户的用电特点等因素有关，一般应根据实际统计资料确定：取K1=0.9系统供电负荷为：在规划设计时，网损是用网损率计算的，而网损率是以供电负荷的百分数表示，一般为5-10%，此时系统供电负荷为：Pg=1/(1-K2)PyK2—网损率Py—系统的用电负荷系统的发电负荷Pf=1/(1-K3)x(Pg+P2)Pg—系统的供电负荷Pz—发电机电压直配负荷K3—厂用电率10%系统备用容量：负荷备用2%事故备用5%检修备用8%备用共计15%则:Pn=Pf+P备由第一节的功率平衡计算确定发电机容量及型号选择如下:1#发电厂:2x50MW+100MW+2002#发电厂:2x50+200MW2#发电厂选型号如下:型号额定容量MW额定电压KVcosØXd11X2X0Xd11%X¿X2%X2∗¿¿X0%X0∗¿¿QFQS-200-220015.750.8514.130.0617.230.07310.670.045QFS-50-25010.50.814.10.22617.20.2766.510.1041.1.3初步方案的确定第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页电力系统的接线方式可分为无备用和有备用两类。（1）无备用接线的主要优点在于简单，经济，运行方便，主要缺点是供电可靠性差。因此，这种接线不适用于一级负荷占很大比重的场合。但在一级负荷的比重不大，并可为这些负荷单独设置备用电源时，仍可采用这种接线。这种接线之所以适用于二级负荷是由于架空电力线路已广泛采用自动重合闸装置，而自动重合闸的成功率相当高。（2）有备用接线中，双回路的放射式，干线式，链式网络优点在于供电可靠性和电压质量高，缺点是可能不够经济。因双回路放射式接线对每一负荷都以两回路供电，每回路分担的负荷不大，而在较高电压级网络中，往往由于避免发生电晕等原因，不得不选用大于这些负荷所需的导线截面积，以致浪费有色金属。干线式或链式接线所需的断路器等高压电器很多。有备用接线中的环式接线有与上列接线方式相同的供电可靠性，但却较它们经济，缺点为运行调度较复杂，且故障时的电压质量差。有备用接线中的两端供电网络最常见，但采用这种接线的先决条件是必须有两个或两个以上独立电源，而且它们与各负荷点的相对位置又决定了采用这种接线的合理性。电压等级的确定：电力网电压等级的选择应符合国家规定的标准电压等级，在同一地域或同一电力系统内，电网的电压等级应尽量简化，根据我国经济发展迅速的特点各级电压间的级差不宜太小.各电压等级线路的送电能力：线路电压等级输电容量MW输电距离...
