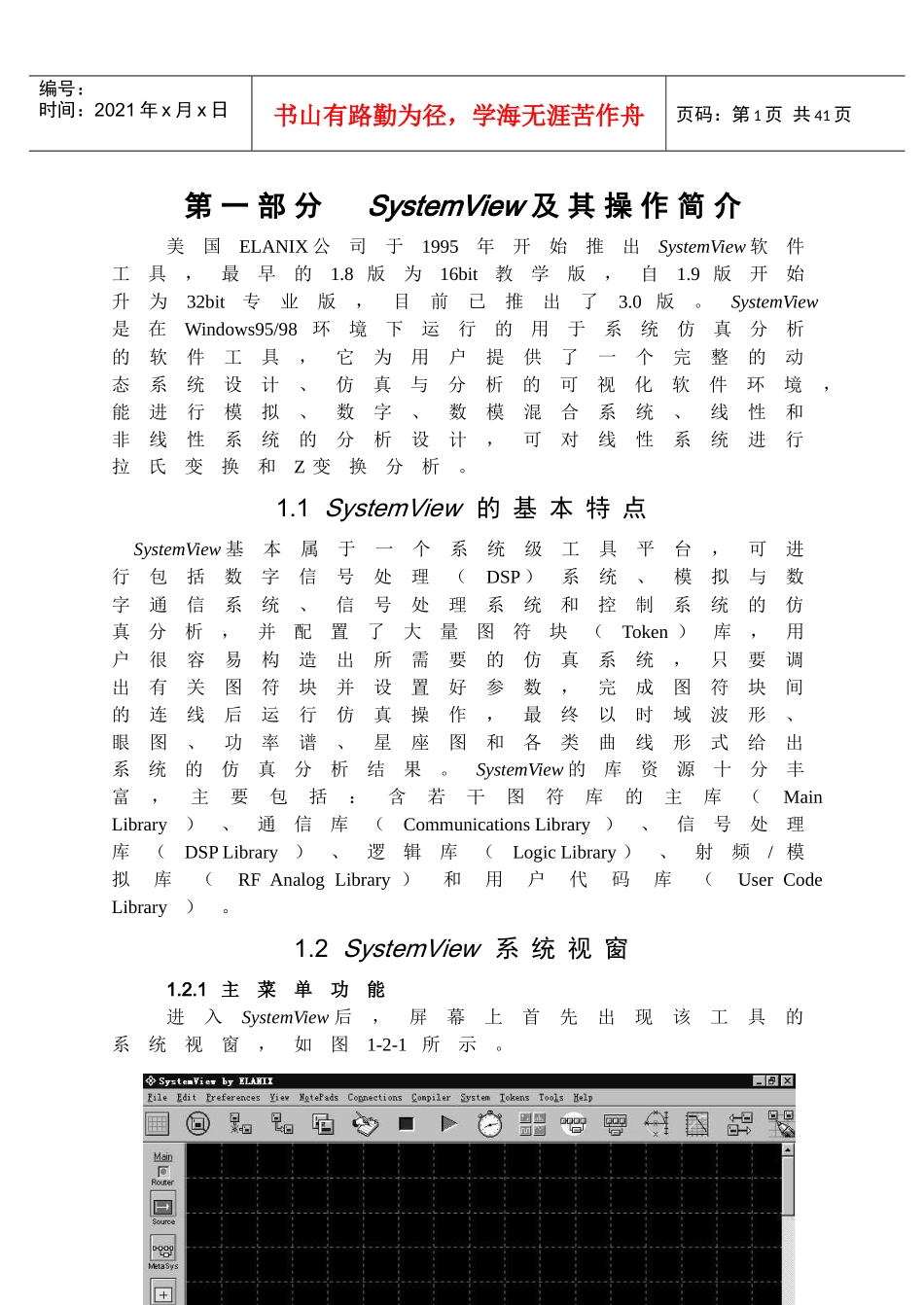

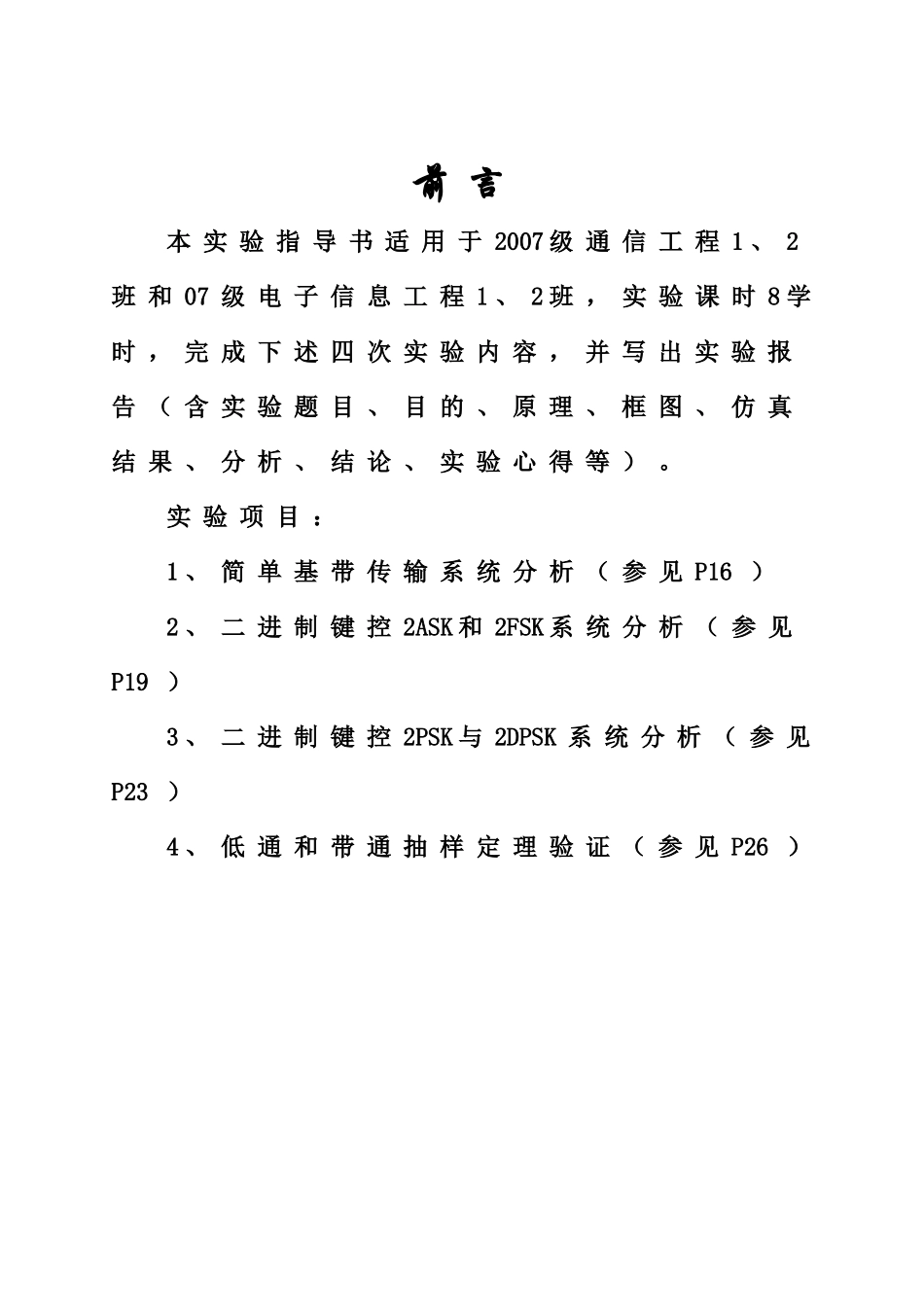

《通信原理》实验指导讲义（基于SystemView数字通信系统仿真分析软件）湘潭大学信息工程学院2009年10月前言本实验指导书适用于2007级通信工程1、2班和07级电子信息工程1、2班，实验课时8学时，完成下述四次实验内容，并写出实验报告（含实验题目、目的、原理、框图、仿真结果、分析、结论、实验心得等）。实验项目：1、简单基带传输系统分析（参见P16）2、二进制键控2ASK和2FSK系统分析（参见P19）3、二进制键控2PSK与2DPSK系统分析（参见P23）4、低通和带通抽样定理验证（参见P26）第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第一部分SystemView及其操作简介美国ELANIX公司于1995年开始推出SystemView软件工具，最早的1.8版为16bit教学版，自1.9版开始升为32bit专业版，目前已推出了3.0版。SystemView是在Windows95/98环境下运行的用于系统仿真分析的软件工具，它为用户提供了一个完整的动态系统设计、仿真与分析的可视化软件环境，能进行模拟、数字、数模混合系统、线性和非线性系统的分析设计，可对线性系统进行拉氏变换和Z变换分析。1.1SystemView的基本特点SystemView基本属于一个系统级工具平台，可进行包括数字信号处理（DSP）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析，并配置了大量图符块（Token）库，用户很容易构造出所需要的仿真系统，只要调出有关图符块并设置好参数，完成图符块间的连线后运行仿真操作，最终以时域波形、眼图、功率谱、星座图和各类曲线形式给出系统的仿真分析结果。SystemView的库资源十分丰富，主要包括：含若干图符库的主库（MainLibrary）、通信库（CommunicationsLibrary）、信号处理库（DSPLibrary）、逻辑库（LogicLibrary）、射频/模拟库（RFAnalogLibrary）和用户代码库（UserCodeLibrary）。1.2SystemView系统视窗1.2.1主菜单功能进入SystemView后，屏幕上首先出现该工具的系统视窗，如图1-2-1所示。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页系统视窗最上边一行为主菜单栏，包括：文件（File）、编辑（Edit）、参数优选（Preferences）、视窗观察（View）、便笺（NotePads）、连接（Connetions）、编译器（Compiler）、系统（System）、图符块（Tokens）、工具（Tools）和帮助（Help）共11项功能菜单。与最初的SystemView1.8相比，SystemView3.0的操作界面和对话框布局有所改变。执行菜单命令操作较简单，例如，用户需要清除系统时，可单击“File”菜单，出现一个下拉菜单，单击其中的“Newsystem”工具条即可。为说明问题简单起见，将上述操作命令记作：File>>Newsystem，以下类同。各菜单下的工具条及其功能如下表所示：表1-2-1SystemView3.0各菜单下的工具条及其功能菜单工具条命令各工具条的功能简述File菜单File>>Newsystem清除当前系统File>>OpenRecentSystem打开最新的SystemView文件File>>OpenExistingSystem打开已存在的SystemView文件第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页File>>OpenSysteminSafeMode以安全模式打开系统File>>SaveSystem用已存在的文件名存储当前系统内容File>>SaveSystemAs将当前系统内容另存为一个文件File>>SaveSelectedMetasystem存储选择的亚系统文件File>>SystemFileInformation系统文件信息File>>PrintSystem:TextTokens打印屏幕内容，图符块用文字代替File>>PrintSystem:SymbolicTokens如实打印屏幕内容，包括图符块File>>PrintSystemSummary打印系统摘要，即图符块表File>>PrintConnectionList打印连接表File>>PrintRealTimeSink打印实时接收器的波形File>>PrintSystemViewSink打印SystemView信宿接收器的波形File>>Printer/PageSetup打印设置File>>PrinterFonts打印字体设置File>>Exit退出SystemView系统Edit菜单Edit>>CopyNotePad复制便笺Edit>>CopySystemViewSink复制SystemView接收器Edit>>CopySystemtoClipboard复制系统到剪贴板Edit>>CopySystem:SelectedArea选择局部复制系统Edit>>CopySystem:TextTokens复制...
