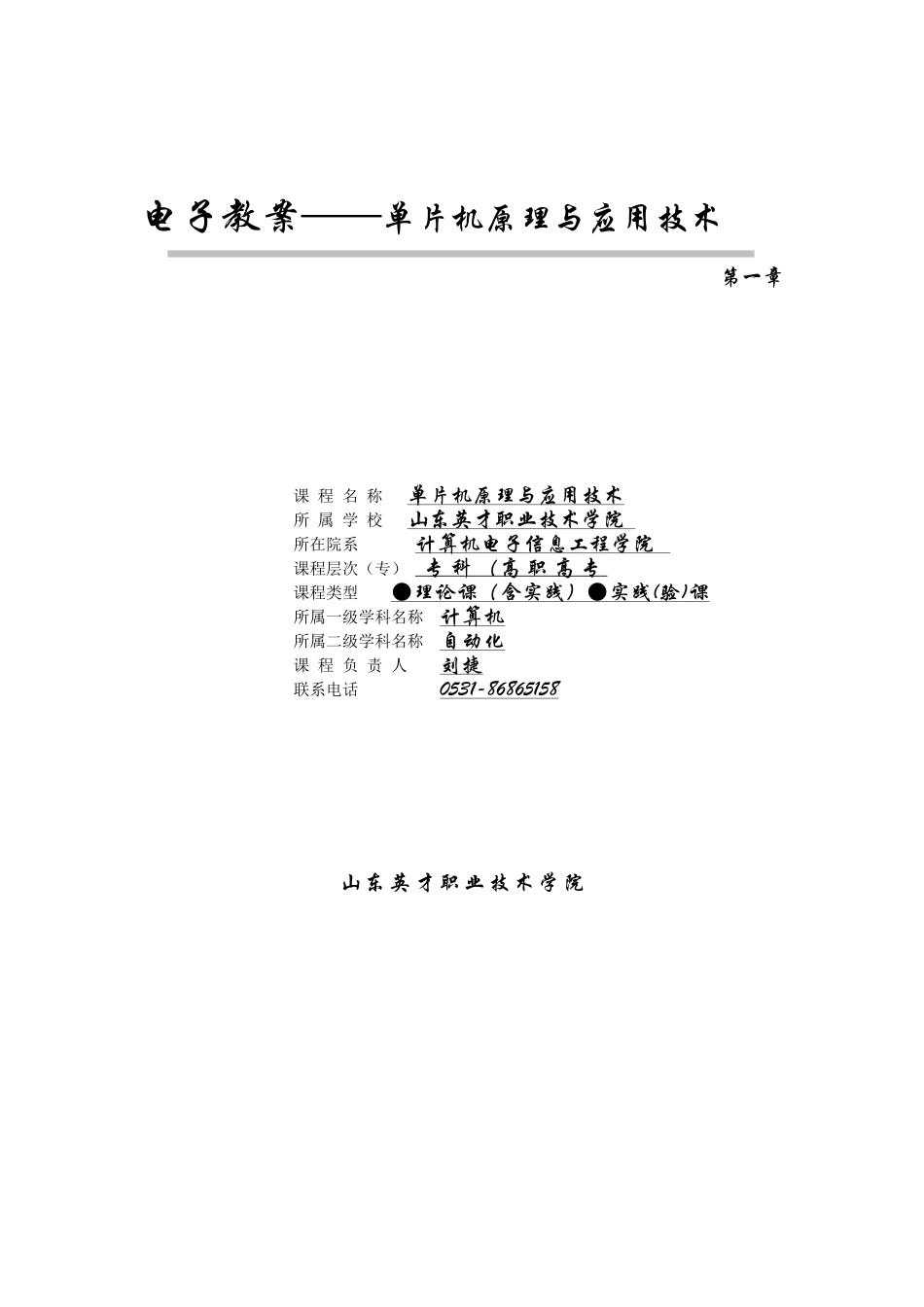

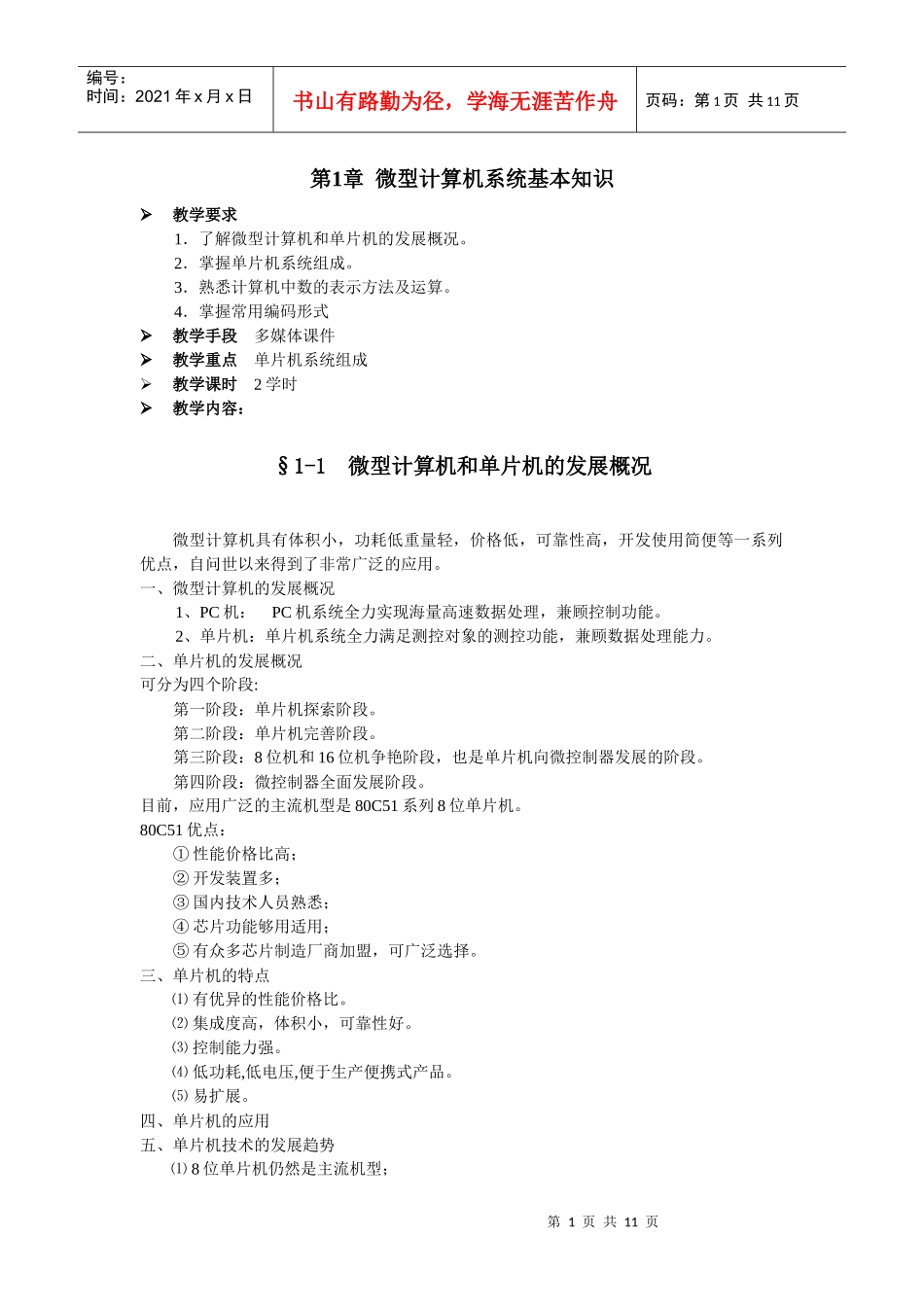

电子教案——单片机原理与应用技术第一章课程名称单片机原理与应用技术所属学校山东英才职业技术学院所在院系计算机电子信息工程学院课程层次（专）专科（高职高专课程类型●理论课（含实践）●实践(验)课所属一级学科名称计算机所属二级学科名称自动化课程负责人刘捷联系电话0531-86865158山东英才职业技术学院第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第1章微型计算机系统基本知识教学要求1．了解微型计算机和单片机的发展概况。2．掌握单片机系统组成。3．熟悉计算机中数的表示方法及运算。4．掌握常用编码形式教学手段多媒体课件教学重点单片机系统组成教学课时2学时教学内容：§1-1微型计算机和单片机的发展概况微型计算机具有体积小，功耗低重量轻，价格低，可靠性高，开发使用简便等一系列优点，自问世以来得到了非常广泛的应用。一、微型计算机的发展概况1、PC机：PC机系统全力实现海量高速数据处理，兼顾控制功能。2、单片机：单片机系统全力满足测控对象的测控功能，兼顾数据处理能力。二、单片机的发展概况可分为四个阶段:第一阶段：单片机探索阶段。第二阶段：单片机完善阶段。第三阶段：8位机和16位机争艳阶段，也是单片机向微控制器发展的阶段。第四阶段：微控制器全面发展阶段。目前，应用广泛的主流机型是80C51系列8位单片机。80C51优点：①性能价格比高；②开发装置多；③国内技术人员熟悉；④芯片功能够用适用；⑤有众多芯片制造厂商加盟，可广泛选择。三、单片机的特点⑴有优异的性能价格比。⑵集成度高，体积小，可靠性好。⑶控制能力强。⑷低功耗,低电压,便于生产便携式产品。⑸易扩展。四、单片机的应用五、单片机技术的发展趋势8⑴位单片机仍然是主流机型；第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页⑵全盘CMOS化趋势；OTPROM/FlashROM⑶成为ROM供应主流状态；⑷推行串行扩展总线;RISC⑸体系结构大发展；⑹实现全面低功耗管理；⑺根据不同需求发展个性化单片机；⑻大力发展专用型单片机；⑼在单片机中嵌入驻机软件；第3页共11页第2页共11页CPU外部设备时钟ROMRAM定时计数器中断系统I/O接口复位(DB)(CB)(AB)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页§1-2单片机系统组成概述有两大部分组成:1硬件：组成单片机系统的物理实体2软件:对硬件使用和管理的程序。组成单片机系统的物理实体；一、硬件⒈微处理器⑴寄存器阵列：通用寄存器，专用寄存器；⑵运算器：累加器，暂存寄存器，标志寄存器，算术逻辑单元；⑶控制器：程序计数器PC，指令寄存器，指令译码器，定时和控制逻辑电路。2.总线：用于传送信息的公共途径。总线分为：⑴数据总线⑵地址总线⑶控制总线⒊存储器：作用：存放程序和数据⑴存储器分类RAM特点：读写速度快，可随机写入或读出，读写方便；电源断电后，存储信息丢失。作用：存放各种数据。ROM特点：信息写入后，能长期保存，不会因断电而丢失。作用：存放固定程序和数据。ROM分类：MaskROM①（掩膜ROM）OTPROM②（OneTimeProgrammableROM）第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页EPROM③（Ultra-VioletErasableProgrammableROM）E2PROM④（ElectricallyEPROM）FlashROM⑤⑵存储器结构①存储体；②地址译码器；③控制电路：片选控制、读/写控制和带三态门的输入/输出缓冲电路。⑶存储器的读写操作⑷堆栈：暂时存放子程序断口地址、中断断口地址和其他需要保存的数据。⒋输入/输出设备及其接口电路⑴输入设备；⑵输出设备；I/O⑶接口电路。输入输出设备一般不能与CPU直接相连，而是通过某种电路完成寻址、数据缓冲、输入输出控制、功率驱动、A/D、D/A等功能，这种电路称为I/O接口电路。二、软件单片机程序设计语言可分为三类：⑴机器语言⑵汇编语言⑶高级语言MCS-51型单片机使用汇编语言。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页§1-3计算机中数的表示方法及运算一、二进制、十...
