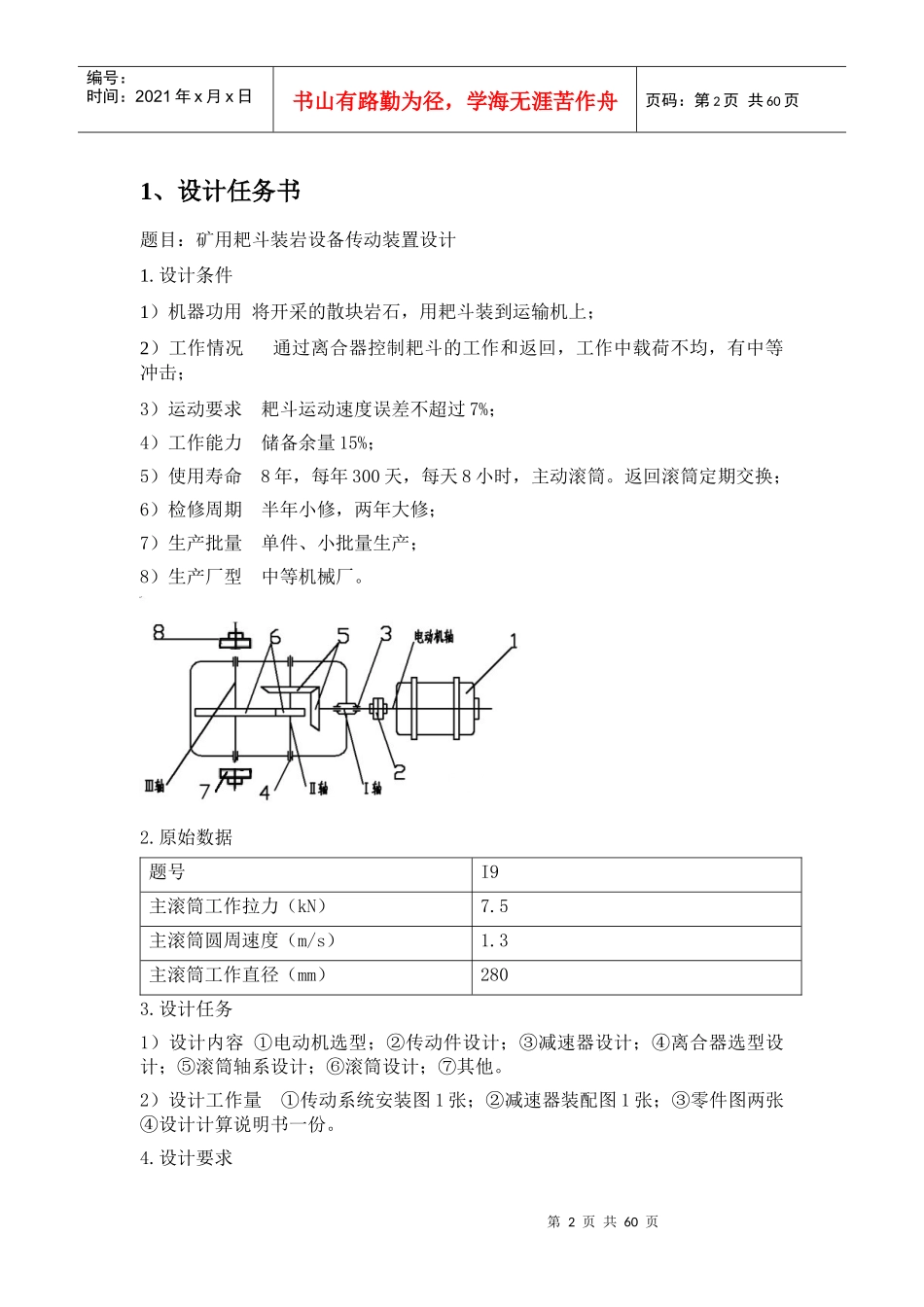

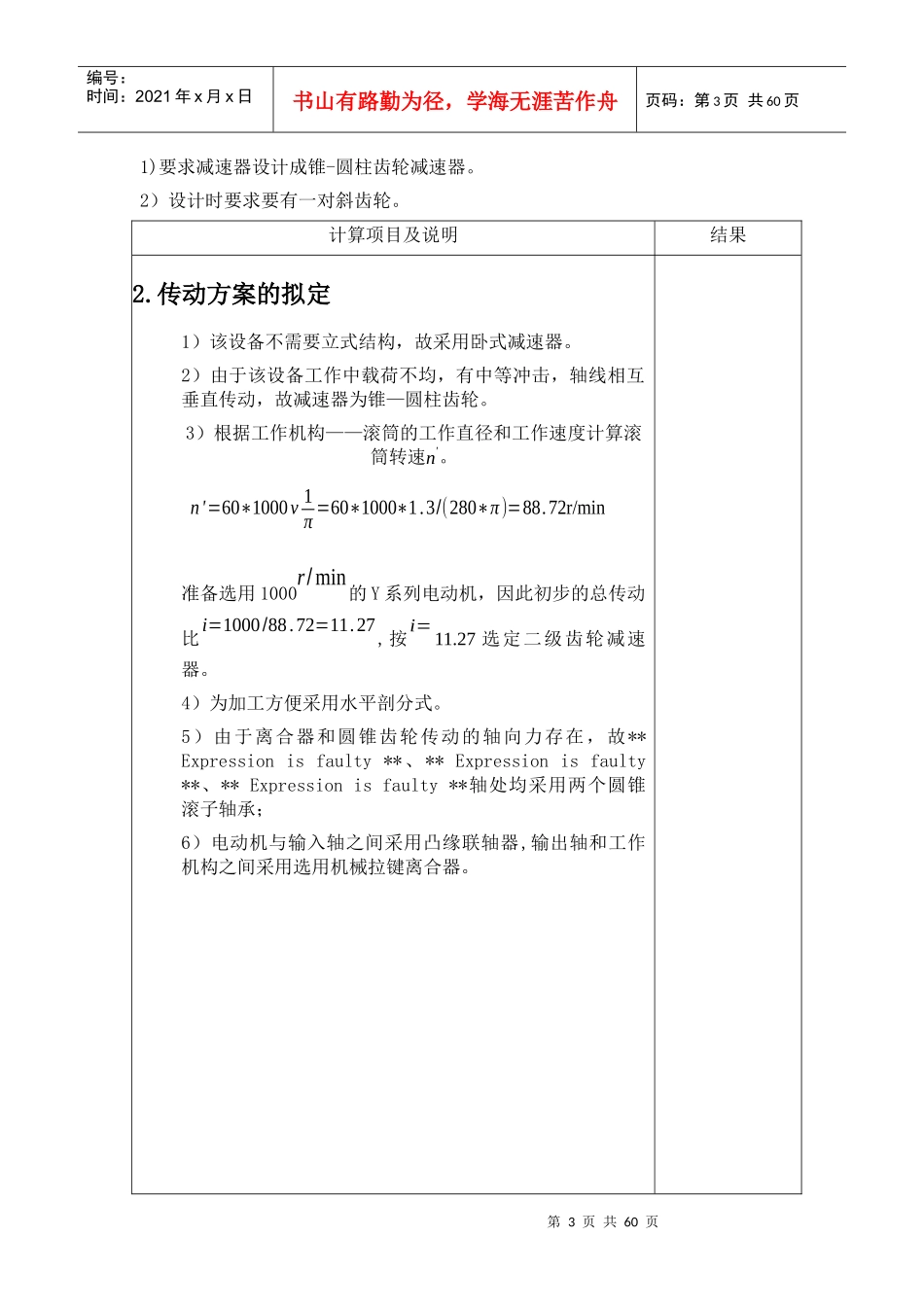

机械课程设计计算说明书题目矿用耙斗装岩设备传动装置设计I9班级机自10—3班学号06102696姓名朱群指导老师日期第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页1、设计任务书题目：矿用耙斗装岩设备传动装置设计1.设计条件1）机器功用将开采的散块岩石，用耙斗装到运输机上；2）工作情况通过离合器控制耙斗的工作和返回，工作中载荷不均，有中等冲击；3）运动要求耙斗运动速度误差不超过7%；4）工作能力储备余量15%；5）使用寿命8年，每年300天，每天8小时，主动滚筒。返回滚筒定期交换；6）检修周期半年小修，两年大修；7）生产批量单件、小批量生产；8）生产厂型中等机械厂。2.原始数据题号I9主滚筒工作拉力（kN）7.5主滚筒圆周速度（m/s）1.3主滚筒工作直径（mm）2803.设计任务1）设计内容①电动机选型；②传动件设计；③减速器设计；④离合器选型设计；⑤滚筒轴系设计；⑥滚筒设计；⑦其他。2）设计工作量①传动系统安装图1张；②减速器装配图1张；③零件图两张④设计计算说明书一份。4.设计要求第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页1)要求减速器设计成锥-圆柱齿轮减速器。2）设计时要求要有一对斜齿轮。计算项目及说明结果2.传动方案的拟定1）该设备不需要立式结构，故采用卧式减速器。2）由于该设备工作中载荷不均，有中等冲击，轴线相互垂直传动，故减速器为锥—圆柱齿轮。3）根据工作机构——滚筒的工作直径和工作速度计算滚筒转速n'。n'=60∗1000v1π=60∗1000∗1.3/(280∗π)=88.72r/min准备选用1000r/min的Y系列电动机，因此初步的总传动比i=1000/88.72=11.27,按i=11.27选定二级齿轮减速器。4）为加工方便采用水平剖分式。5）由于离合器和圆锥齿轮传动的轴向力存在，故**Expressionisfaulty**、**Expressionisfaulty**、**Expressionisfaulty**轴处均采用两个圆锥滚子轴承；6）电动机与输入轴之间采用凸缘联轴器,输出轴和工作机构之间采用选用机械拉键离合器。第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页传动方案最后确定为上图所示型3.选择电动机3.1选择电动机的类型和结构形式按工作要求和条件，选用三相笼型异步电动机，Y系列，封闭式结构，电压380V，频率50Hz。3.2选择电动机容量工作机主动轴功率：根据公式,为主滚筒工作拉力，为主滚筒工作速度。由此得出：传动装置的总效率：式中第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页——联轴器的效率——圆锥滚子轴承的效率（2对）——角接触轴承的效率——圆锥齿轮的传动传递效率——圆柱齿轮传动的传递效率——卷筒的效率——离合器的效率则pd'=Pwη=90.83kW=10.84kW电动机所需功率：3.3确定电动机的转速滚筒的工作转速为：按机械设计课程上机与设计表5-1查得圆锥—圆柱齿轮减速器直齿锥齿轮的传动比一般范围为：，故电动机转速第6页共60页第5页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共60页根据额定功率≥，且转速满足，按机械设计课程上机与设计表16.2选得电动机型号为Y180L-6其主要性能如下表：电动机型号额定功率/kW满载转速r/min堵转转矩额定转矩最大转矩额定转矩Y180L-6159701.82.04.传动比的分配4.1传动装置总传动比总传动比4.2分配各级传动比按直齿轮圆柱齿轮传动比又因锥齿轮的传动比，故取则Y180L-6第7页共60页第6页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共60页5.计算传动装置的运动和动力参数5.1各轴转速计算由传动比分配结果计算轴速5.2各轴功率计算由机械效率计算各轴功率P=Pdη5.3各轴转矩计算第8页共60页第7页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共60页轴号转速输出功率输出扭矩传动比电机轴97012.46122.67I轴97012.09119.031II轴293.9411.37369.413.3III轴88.8810.811161.523.31滚筒轴88.8810.381115.3116.传动件的设计计算6.1圆锥直齿齿轮传动的计算6.1.1选定齿轮齿轮类型、...
