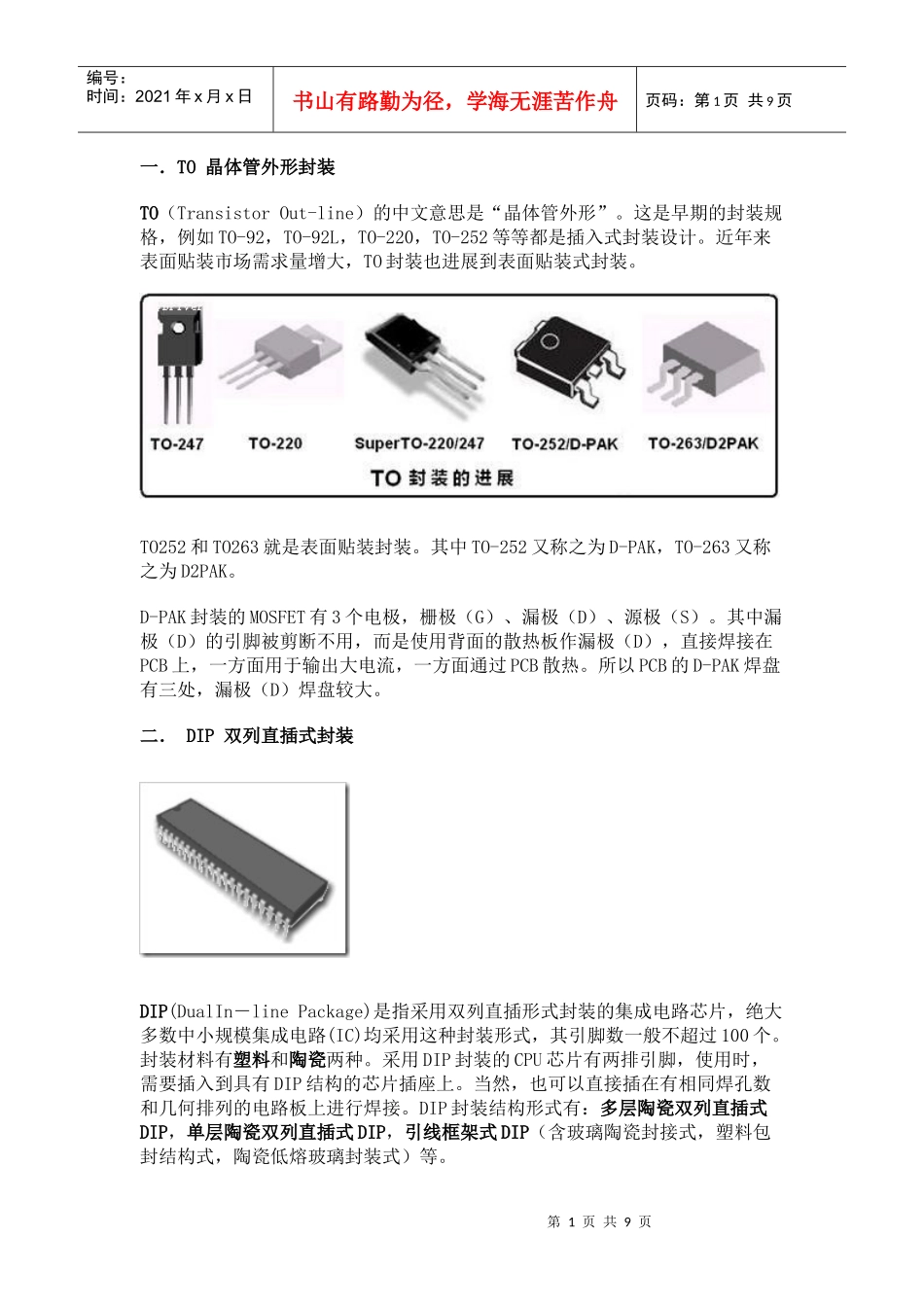

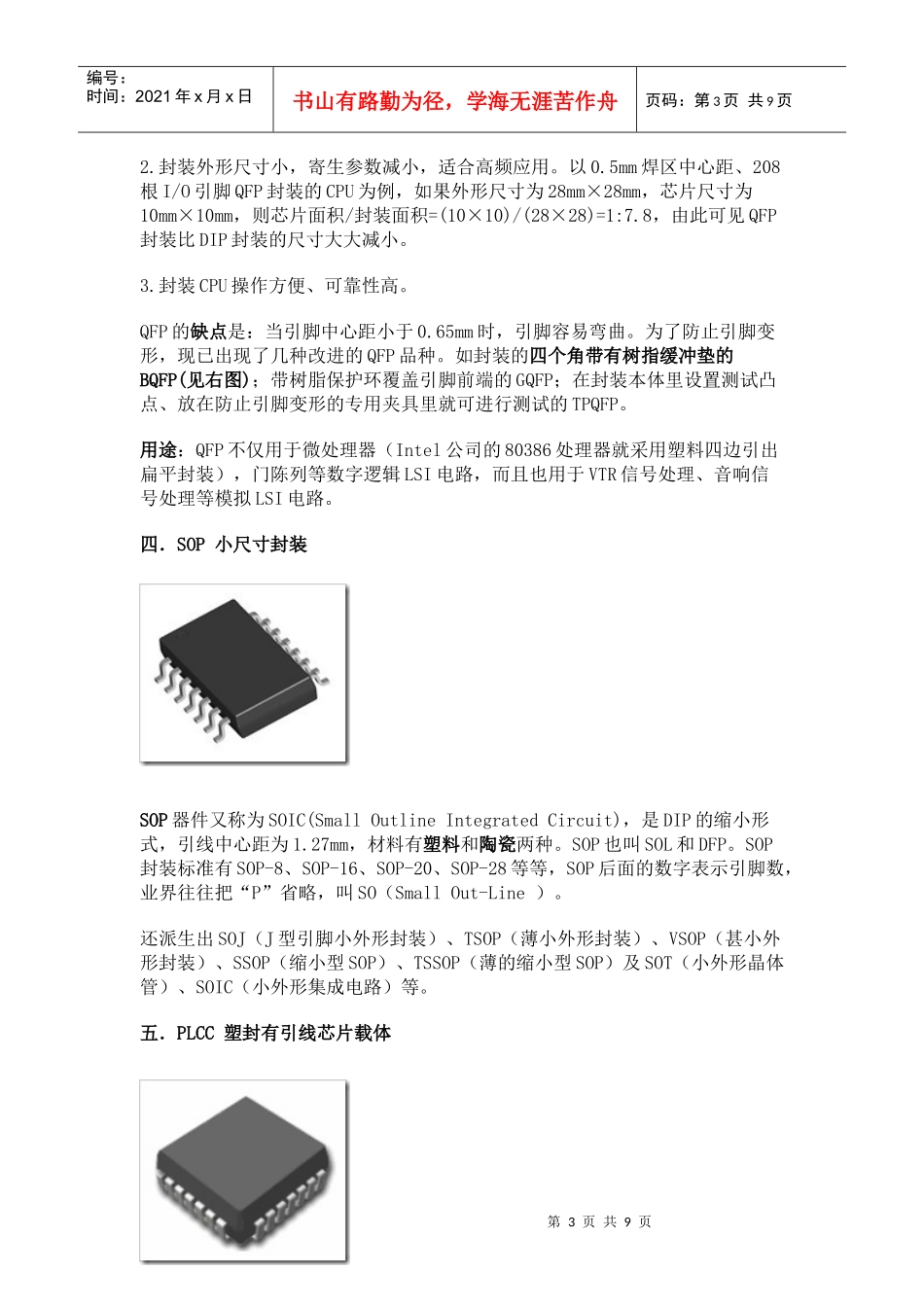

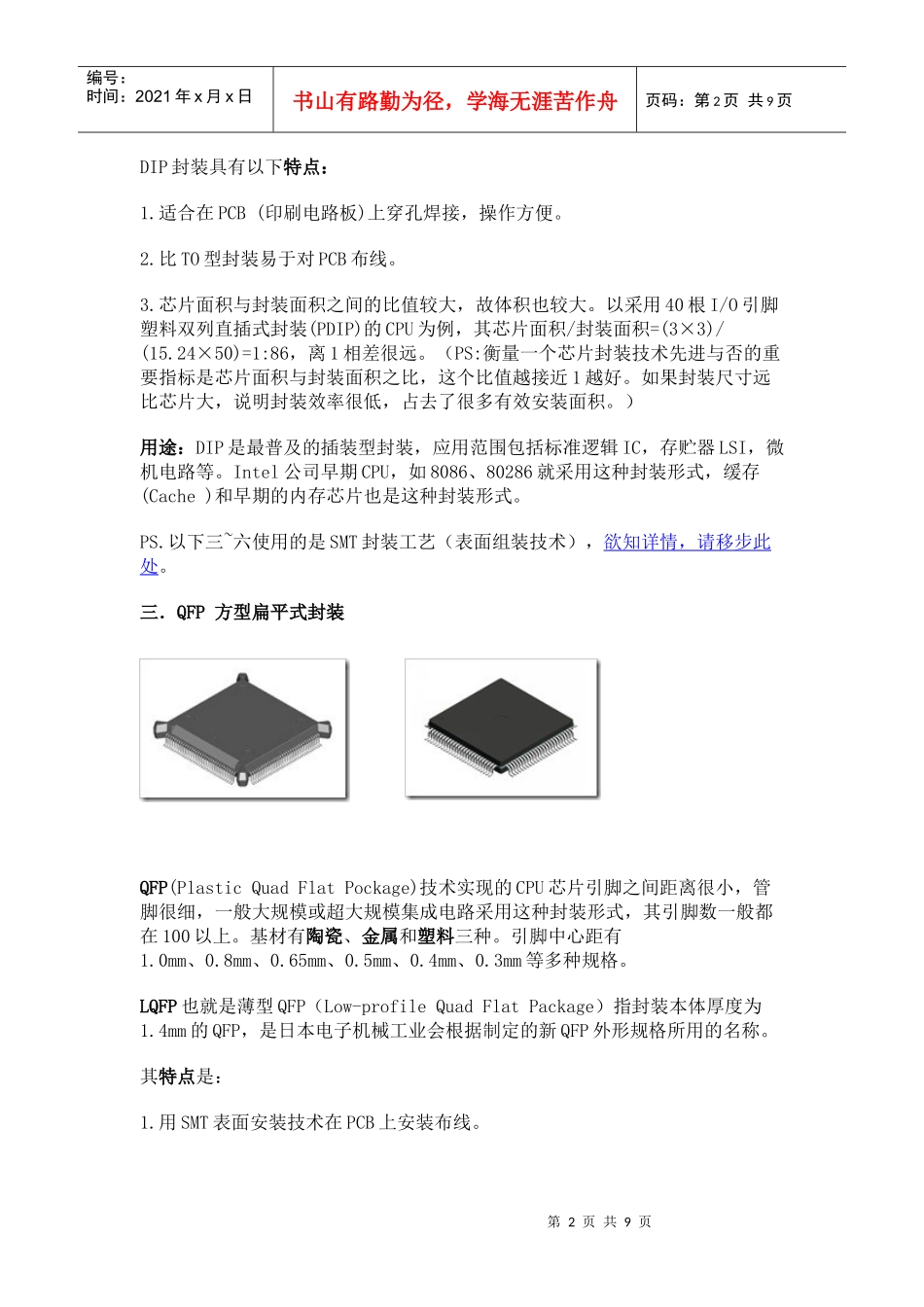

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页一.TO晶体管外形封装TO(TransistorOut-line)的中文意思是“晶体管外形”。这是早期的封装规格,例如TO-92,TO-92L,TO-220,TO-252等等都是插入式封装设计。近年来表面贴装市场需求量增大,TO封装也进展到表面贴装式封装。TO252和TO263就是表面贴装封装。其中TO-252又称之为D-PAK,TO-263又称之为D2PAK。D-PAK封装的MOSFET有3个电极,栅极(G)、漏极(D)、源极(S)。其中漏极(D)的引脚被剪断不用,而是使用背面的散热板作漏极(D),直接焊接在PCB上,一方面用于输出大电流,一方面通过PCB散热。所以PCB的D-PAK焊盘有三处,漏极(D)焊盘较大。二.DIP双列直插式封装DIP(DualIn-linePackage)是指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路(IC)均采用这种封装形式,其引脚数一般不超过100个。封装材料有塑料和陶瓷两种。采用DIP封装的CPU芯片有两排引脚,使用时,需要插入到具有DIP结构的芯片插座上。当然,也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装结构形式有:多层陶瓷双列直插式DIP,单层陶瓷双列直插式DIP,引线框架式DIP(含玻璃陶瓷封接式,塑料包封结构式,陶瓷低熔玻璃封装式)等。第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页DIP封装具有以下特点:1.适合在PCB(印刷电路板)上穿孔焊接,操作方便。2.比TO型封装易于对PCB布线。3.芯片面积与封装面积之间的比值较大,故体积也较大。以采用40根I/O引脚塑料双列直插式封装(PDIP)的CPU为例,其芯片面积/封装面积=(3×3)/(15.24×50)=1:86,离1相差很远。(PS:衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比,这个比值越接近1越好。如果封装尺寸远比芯片大,说明封装效率很低,占去了很多有效安装面积。)用途:DIP是最普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。Intel公司早期CPU,如8086、80286就采用这种封装形式,缓存(Cache)和早期的内存芯片也是这种封装形式。PS.以下三~六使用的是SMT封装工艺(表面组装技术),欲知详情,请移步此处。三.QFP方型扁平式封装QFP(PlasticQuadFlatPockage)技术实现的CPU芯片引脚之间距离很小,管脚很细,一般大规模或超大规模集成电路采用这种封装形式,其引脚数一般都在100以上。基材有陶瓷、金属和塑料三种。引脚中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm等多种规格。LQFP也就是薄型QFP(Low-profileQuadFlatPackage)指封装本体厚度为1.4mm的QFP,是日本电子机械工业会根据制定的新QFP外形规格所用的名称。其特点是:1.用SMT表面安装技术在PCB上安装布线。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页2.封装外形尺寸小,寄生参数减小,适合高频应用。以0.5mm焊区中心距、208根I/O引脚QFP封装的CPU为例,如果外形尺寸为28mm×28mm,芯片尺寸为10mm×10mm,则芯片面积/封装面积=(10×10)/(28×28)=1:7.8,由此可见QFP封装比DIP封装的尺寸大大减小。3.封装CPU操作方便、可靠性高。QFP的缺点是:当引脚中心距小于0.65mm时,引脚容易弯曲。为了防止引脚变形,现已出现了几种改进的QFP品种。如封装的四个角带有树指缓冲垫的BQFP(见右图);带树脂保护环覆盖引脚前端的GQFP;在封装本体里设置测试凸点、放在防止引脚变形的专用夹具里就可进行测试的TPQFP。用途:QFP不仅用于微处理器(Intel公司的80386处理器就采用塑料四边引出扁平封装),门陈列等数字逻辑LSI电路,而且也用于VTR信号处理、音响信号处理等模拟LSI电路。四.SOP小尺寸封装SOP器件又称为SOIC(SmallOutlineIntegratedCircuit),是DIP的缩小形式,引线中心距为1.27mm,材料有塑料和陶瓷两种。SOP也叫SOL和DFP。SOP封装标准有SOP-8、SOP-16、SOP-20、SOP-28等等,SOP后面的数字表示引脚数,业界往往把“P”省略,叫SO(SmallOut-Line)。还派生出SOJ(J型引脚小外形封装)、TSOP(薄小外形封装)、VSOP(甚小外形封装)、SSOP(缩...
