第六单元 PCB库操作VIP免费

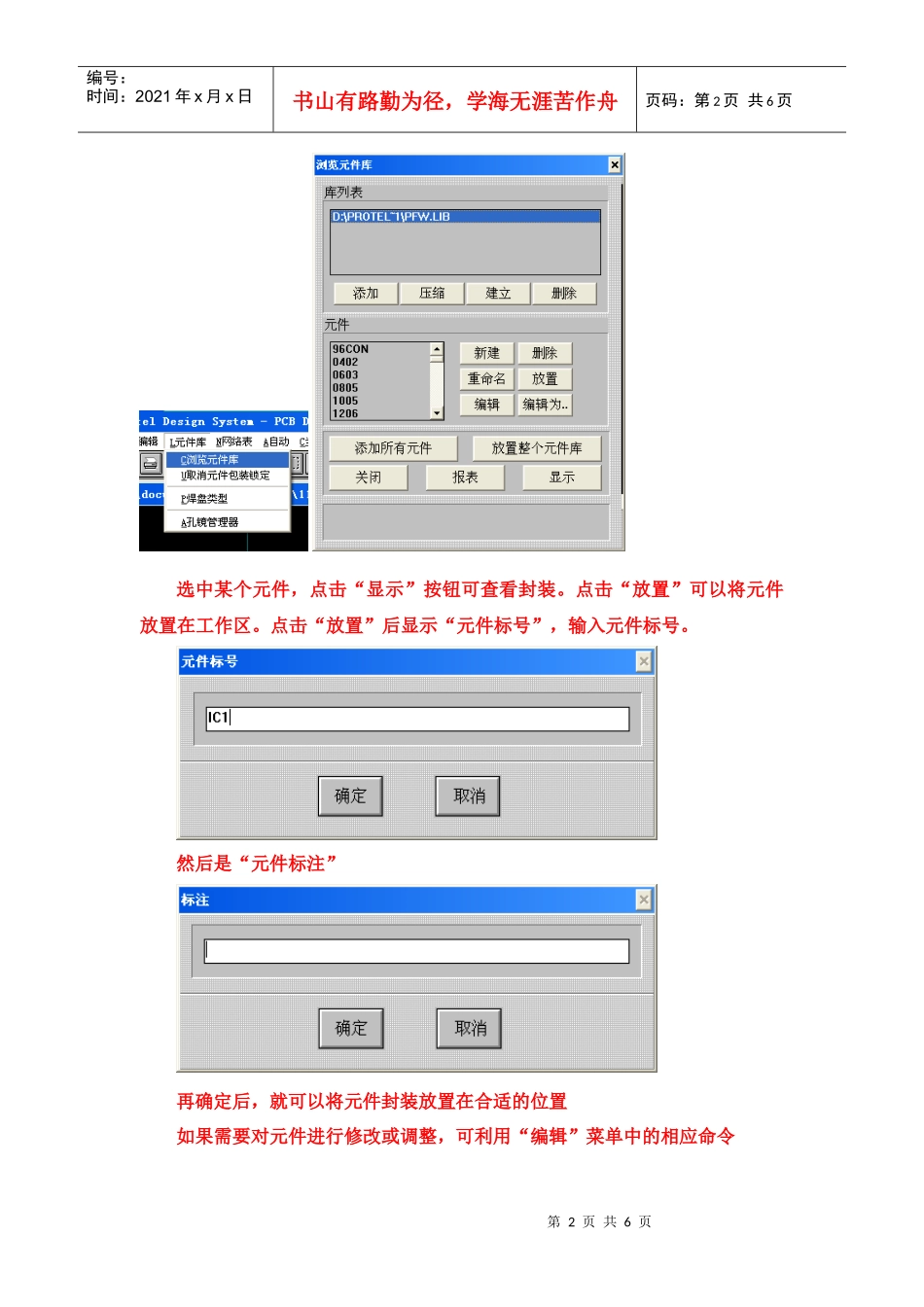

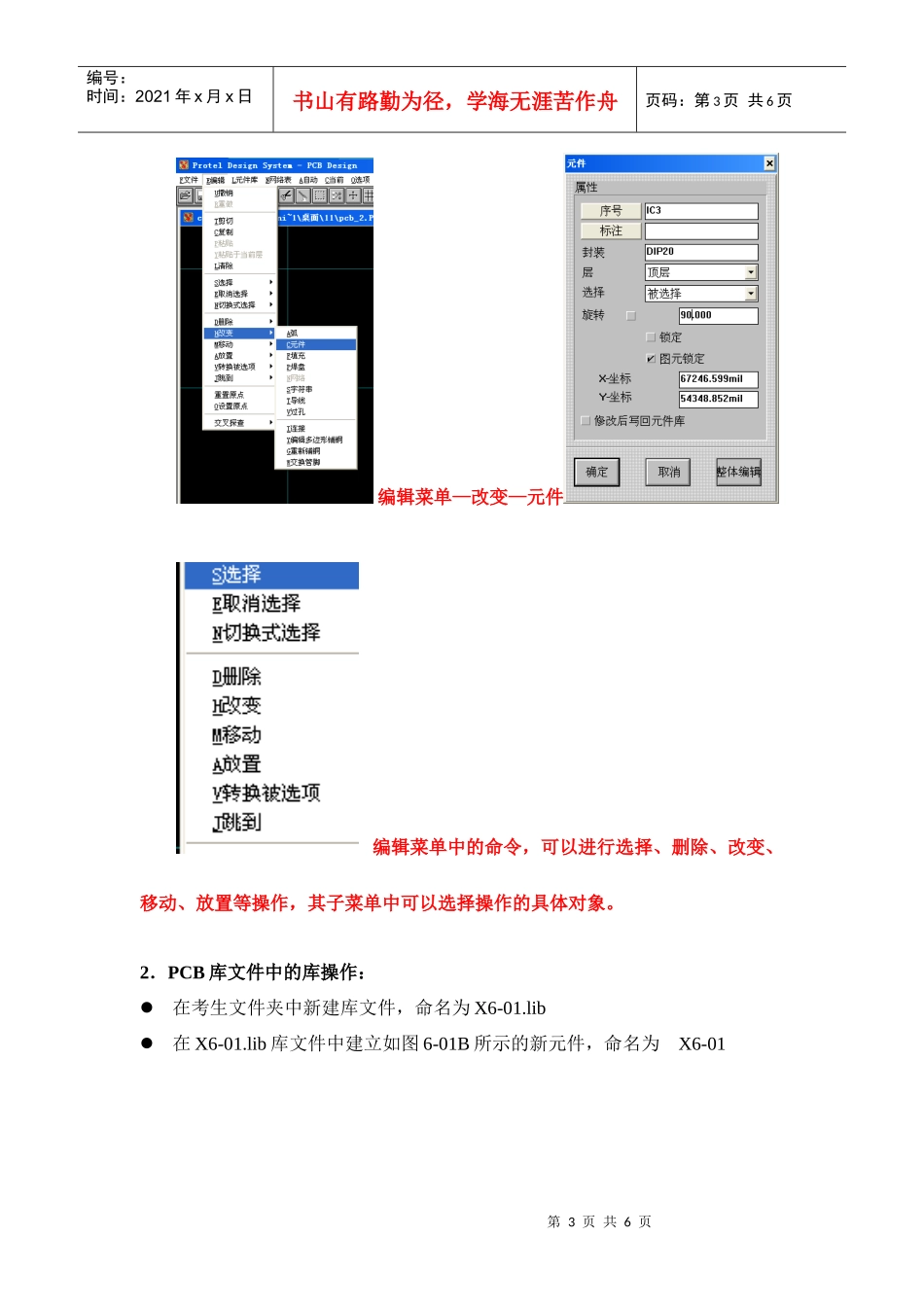

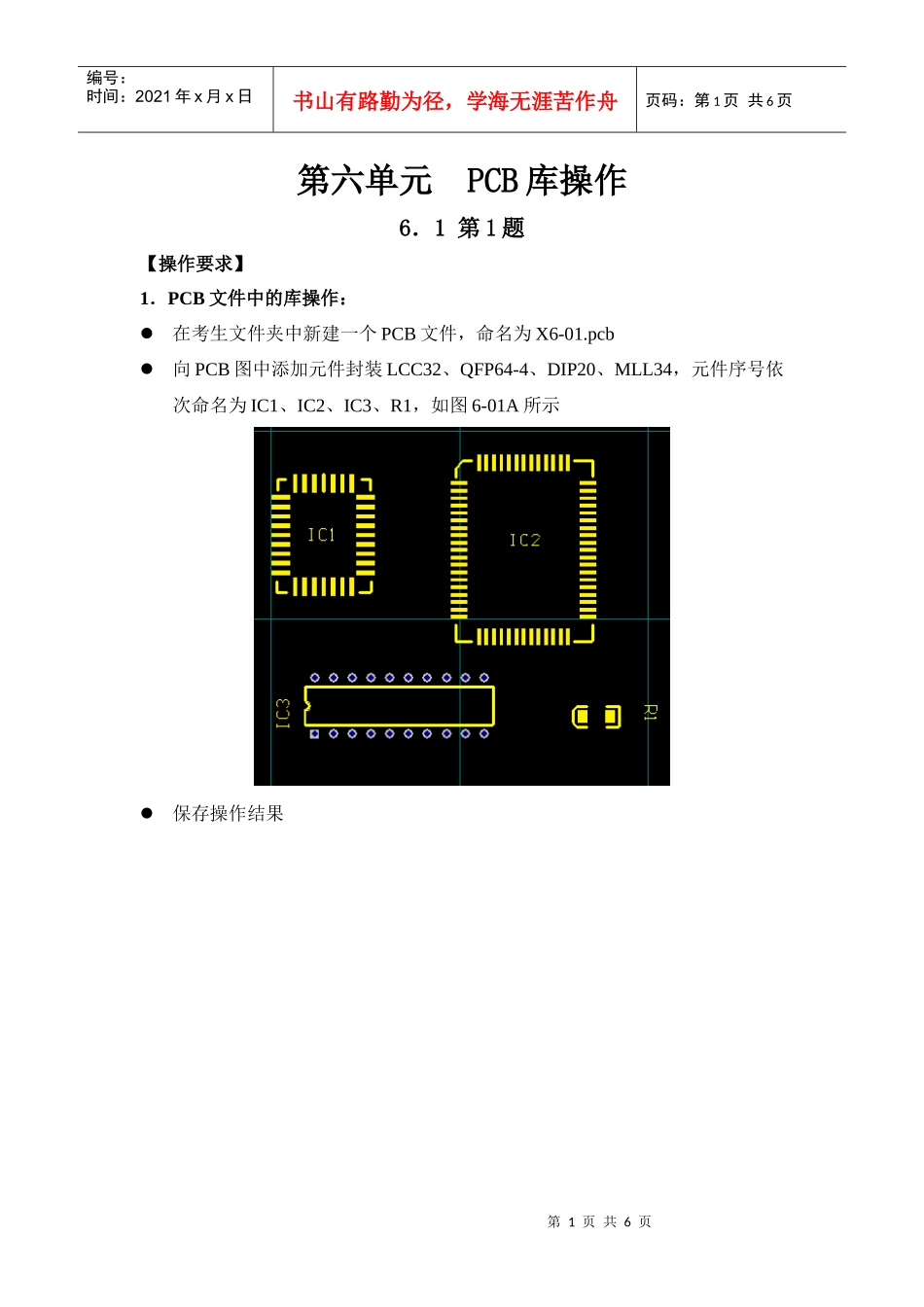

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第六单元PCB库操作6．1第1题【操作要求】1．PCB文件中的库操作：在考生文件夹中新建一个PCB文件，命名为X6-01.pcb向PCB图中添加元件封装LCC32、QFP64-4、DIP20、MLL34，元件序号依次命名为IC1、IC2、IC3、R1，如图6-01A所示保存操作结果第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页选中某个元件，点击“显示”按钮可查看封装。点击“放置”可以将元件放置在工作区。点击“放置”后显示“元件标号”，输入元件标号。然后是“元件标注”再确定后，就可以将元件封装放置在合适的位置如果需要对元件进行修改或调整，可利用“编辑”菜单中的相应命令第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页编辑菜单—改变—元件编辑菜单中的命令，可以进行选择、删除、改变、移动、放置等操作，其子菜单中可以选择操作的具体对象。2．PCB库文件中的库操作：在考生文件夹中新建库文件，命名为X6-01.lib在X6-01.lib库文件中建立如图6-01B所示的新元件，命名为X6-01第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页保存操作结果创建元件封装的方法有两种：第一种方法：从现有的零件库中选择一个相似零件，放到设计窗口，再对其进行编辑第二种方法：利用绘图工具栏直接在设计窗口绘制新建库文件：在浏览元件库对话框里，点击“建立”，出现“新库文件名”对话框，选择库文件保存的名称和位置，“确定”，在“浏览元件库”中会出现新建的库文件。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页选中建立的库文件后，看到库里并没有任何元件。点击“新建”按钮，进行元件建立，输入元件名。然后，点击“浏览元件库”中的关闭按钮，进行元件的编辑利用工具栏（焊盘）、（导线）工具绘制元件封装。注意观察左下角的X、Y坐标，可以精确设置导线长度、焊盘间距等。焊盘的大小与孔径设置，可以在选择焊盘后，按键盘上的TAB键进行设置。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页可以自己设置焊盘的大小、孔径（编辑按钮）、序号增量、起始字符等。保存元件。再次打开浏览元件库，可以看到新建的库文件中有新的元件了。
