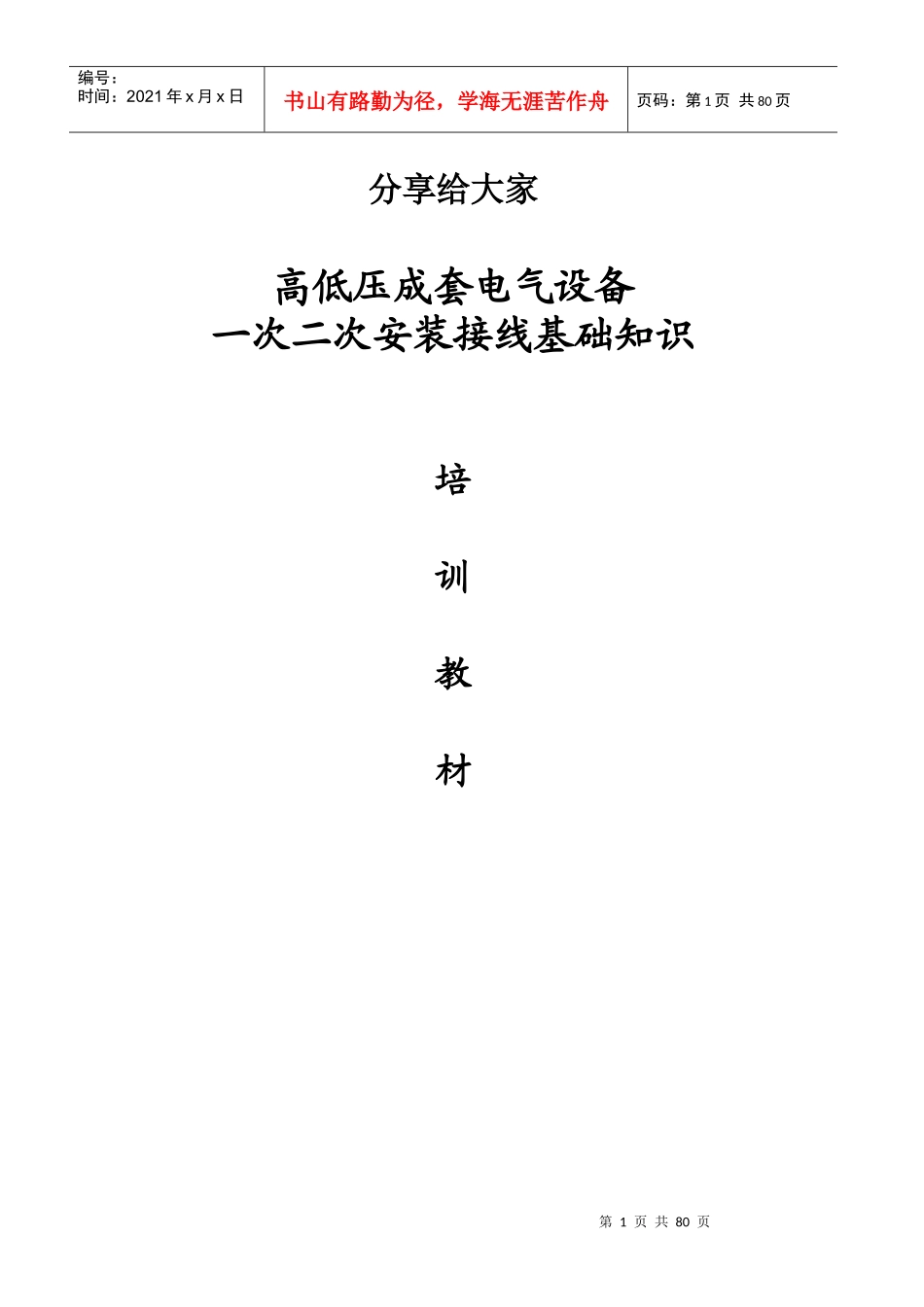

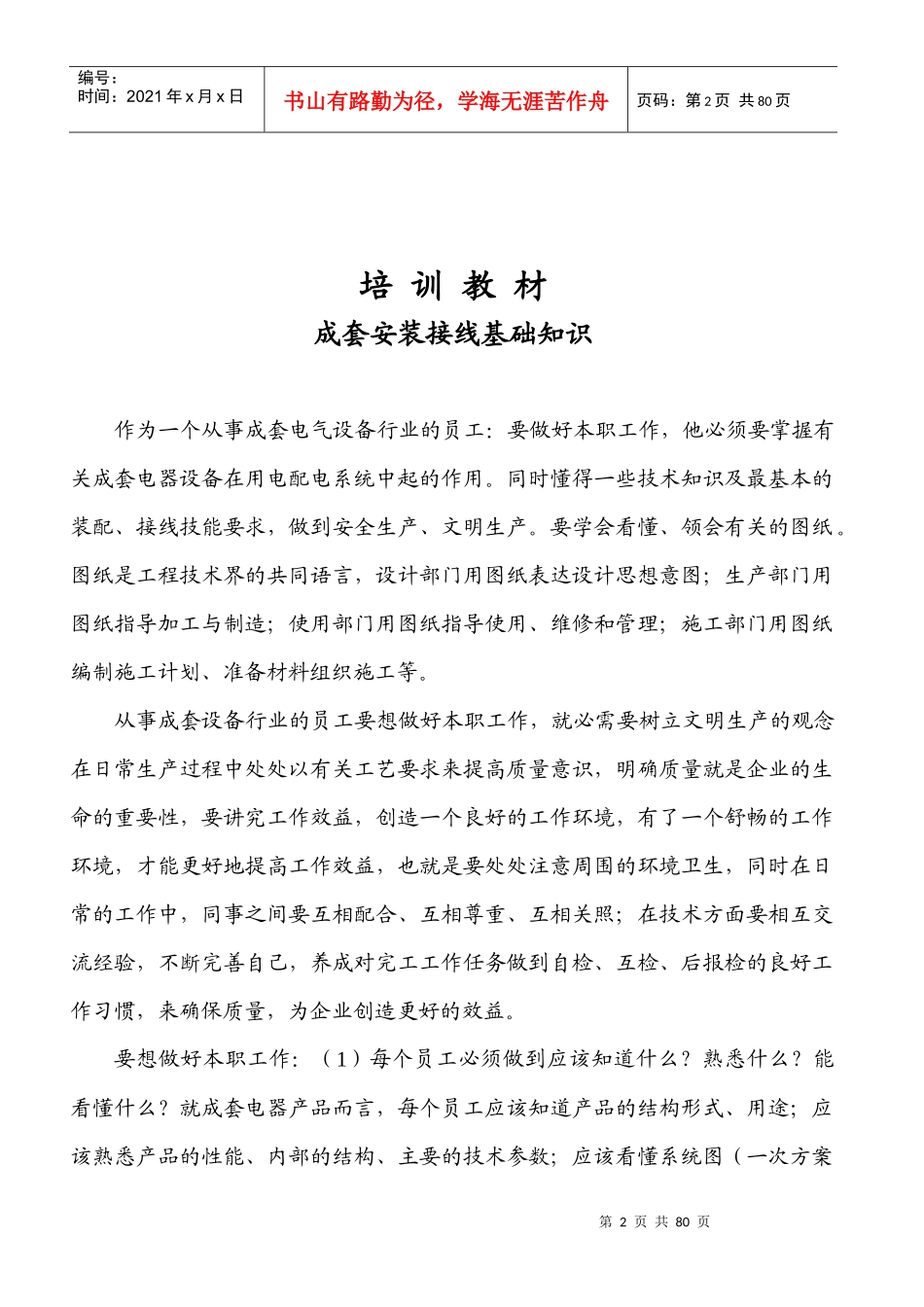

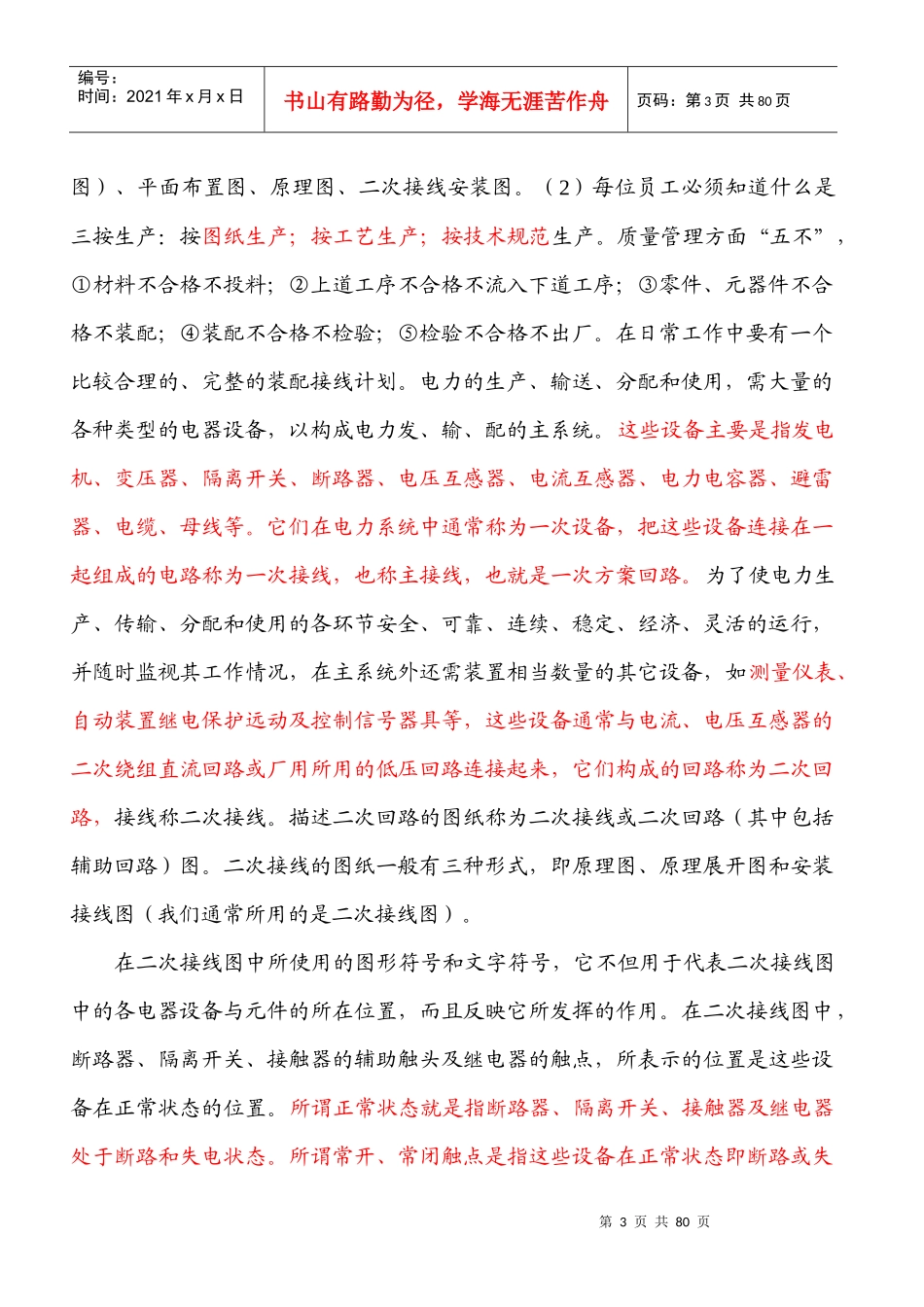

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页分享给大家高低压成套电气设备一次二次安装接线基础知识培训教材第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页图）、平面布置图、原理图、二次接线安装图。（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。在日常工作中要有一个比较合理的、完整的装配接线计划。电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。为了使电力生产、传输、分配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行，并随时监视其工作情况，在主系统外还需装置相当数量的其它设备，如测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路，接线称二次接线。描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）图。二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图）。在二次接线图中所使用的图形符号和文字符号，它不但用于代表二次接线图中的各电器设备与元件的所在位置，而且反映它所发挥的作用。在二次接线图中，断路器、隔离开关、接触器的辅助触头及继电器的触点，所表示的位置是这些设备在正常状态的位置。所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。所谓常开、常闭触点是指这些设备在正常状态即断路或失第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页电状态下辅助触点是短开或闭合的。二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。通常是将二次接线和一次接线中与二次接线有关部分画在一起。在原理图上，所有仪表、继电器和其他电器都是以整体形式表示的，其相互联系的电流回路、电压回路、直流回路都是综合在一起，而且还表示有关的一次回路的部分。这种接线图的特点是能够使看图者对整个装置的构成和动作过程有一个明确的整体概念，它是绘制展开图和...
