锅炉课程设计-65th中压煤粉锅炉设计VIP免费

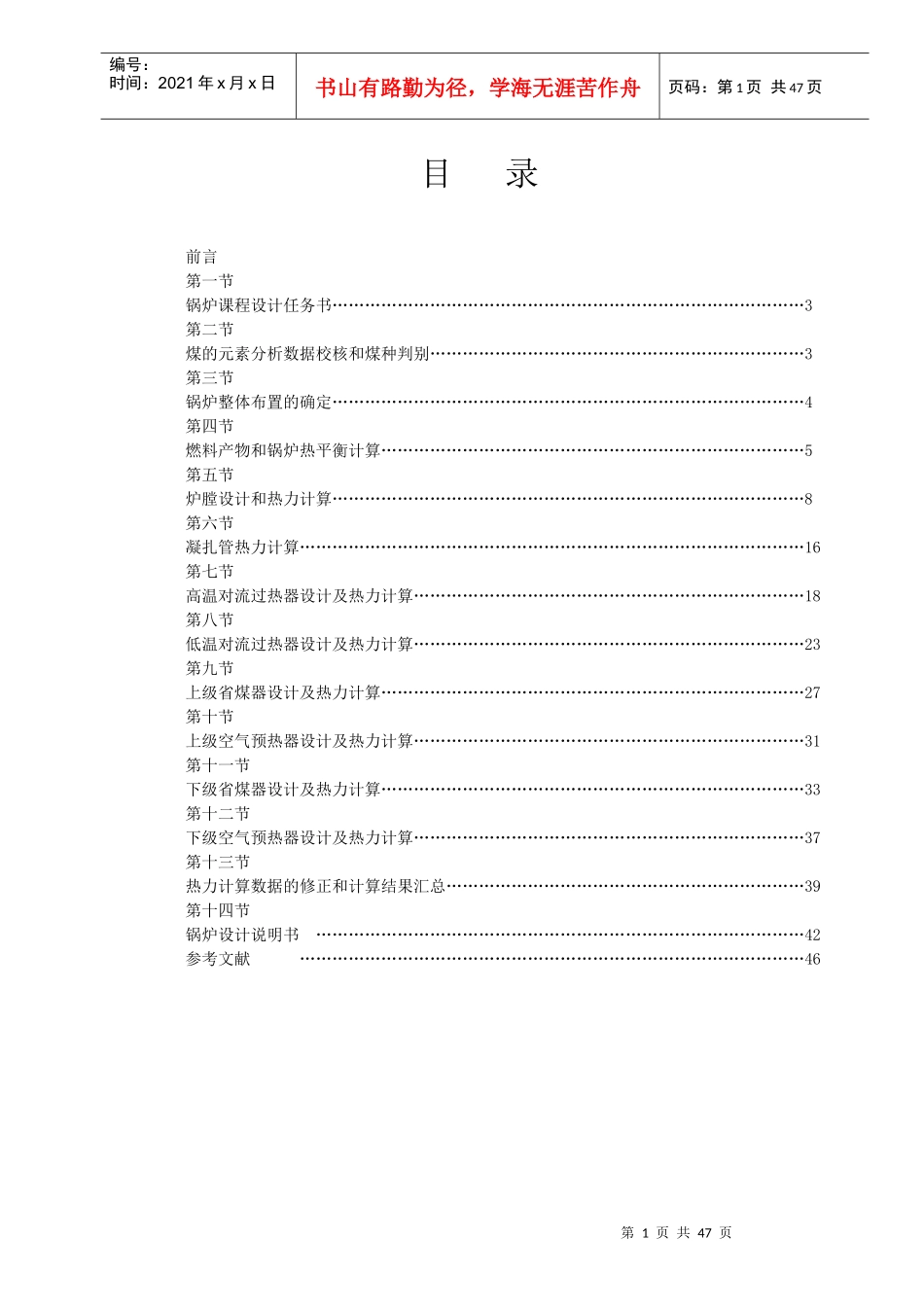

锅炉课程设计-65th中压煤粉锅炉设计_第1页
1/47
锅炉课程设计-65th中压煤粉锅炉设计_第2页
2/47

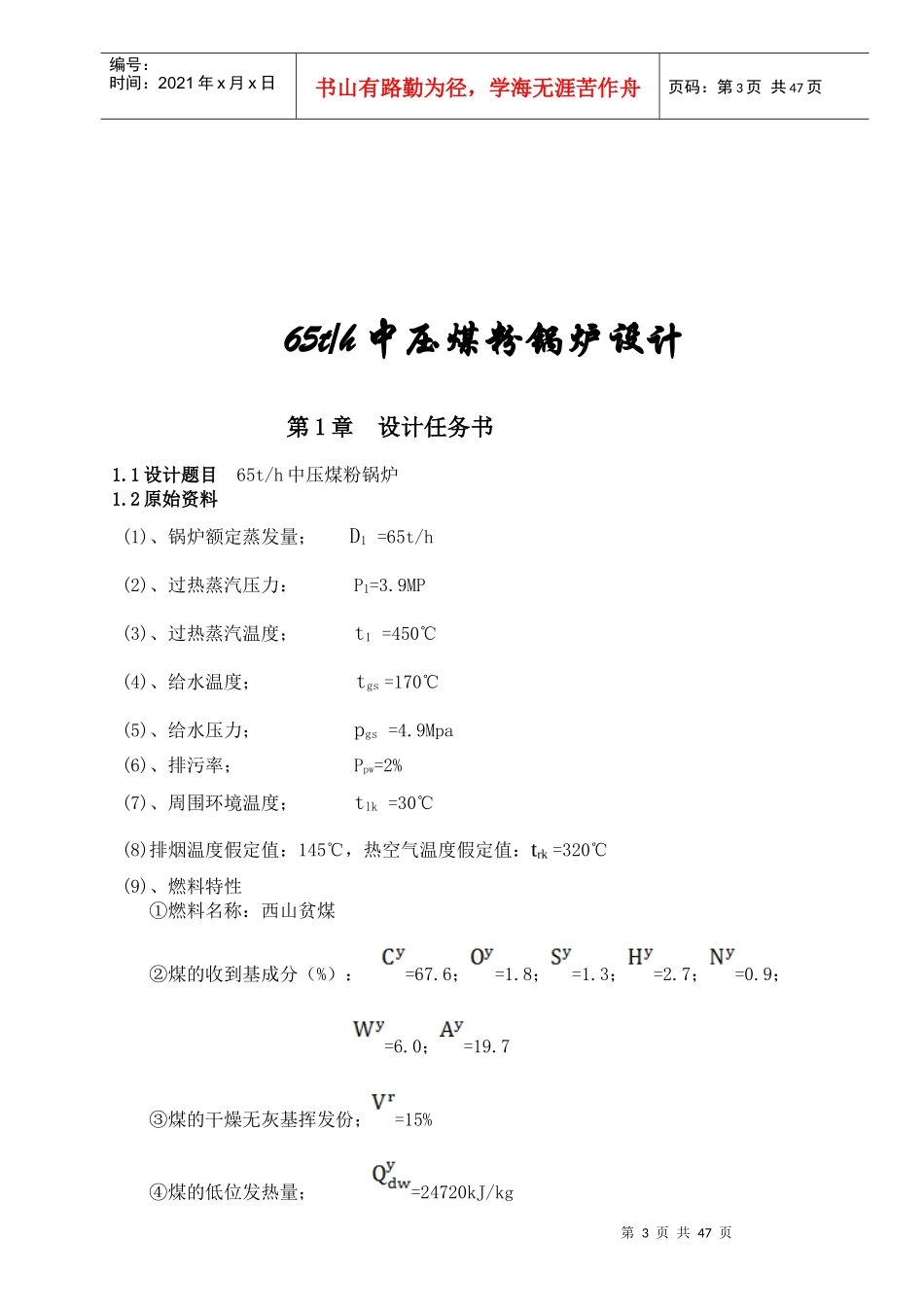

锅炉课程设计-65th中压煤粉锅炉设计_第3页
3/47
第1页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共47页目录前言第一节锅炉课程设计任务书……………………………………………………………………………3第二节煤的元素分析数据校核和煤种判别……………………………………………………………3第三节锅炉整体布置的确定……………………………………………………………………………4第四节燃料产物和锅炉热平衡计算……………………………………………………………………5第五节炉膛设计和热力计算……………………………………………………………………………8第六节凝扎管热力计算…………………………………………………………………………………16第七节高温对流过热器设计及热力计算………………………………………………………………18第八节低温对流过热器设计及热力计算………………………………………………………………23第九节上级省煤器设计及热力计算……………………………………………………………………27第十节上级空气预热器设计及热力计算………………………………………………………………31第十一节下级省煤器设计及热力计算……………………………………………………………………33第十二节下级空气预热器设计及热力计算………………………………………………………………37第十三节热力计算数据的修正和计算结果汇总…………………………………………………………39第十四节锅炉设计说明书………………………………………………………………………………42参考文献…………………………………………………………………………………46第2页共47页第1页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共47页前言《锅炉原理》是一门涉及基础理论面较广,而专业实践性较强的课程。该课程的教学必须有相应的实践教学环节相配合,而课程设计就是让学生全面运用所学的锅炉原理知识设计一台锅炉,因此,它是《锅炉原理》课程理论联系实际的重要教学环节。它对加强学生的能力培养起着重要的作用。本设计说明书详细的记录了锅炉本体各受热面的结构特征和工作过程,内容包括锅炉受热面,锅炉炉膛的辐射传热及计算。对流受热面的传热及计算,锅炉受热面的布置原理和热力计算,受热面外部工作过程,锅炉蒸汽参数的变化特性与调节空气动力计算等。由于知识掌握程度有限以及三周的设计时间对于我们难免有些仓促,此次设计一定存在一些错误和遗漏。第3页共47页第2页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共47页65t/h中压煤粉锅炉设计第1章设计任务书1.1设计题目65t/h中压煤粉锅炉1.2原始资料(1)、锅炉额定蒸发量;D1=65t/h(2)、过热蒸汽压力:P1=3.9MP(3)、过热蒸汽温度;t1=450℃(4)、给水温度;tgs=170℃(5)、给水压力;pgs=4.9Mpa(6)、排污率;Ppw=2%(7)、周围环境温度;tlk=30℃(8)排烟温度假定值:145℃,热空气温度假定值:trk=320℃(9)、燃料特性①燃料名称:西山贫煤②煤的收到基成分(%):=67.6;=1.8;=1.3;=2.7;=0.9;=6.0;=19.7③煤的干燥无灰基挥发份;=15%④煤的低位发热量;=24720kJ/kg第4页共47页第3页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共47页⑤灰熔点:DT=1190℃、ST=1340℃、FT=1450℃(10)制粉系统中间储仓式,乏气送粉,筒式钢球磨煤机(11)汽包工作压力4.3Mpa(表压)第2章煤的元素分析数据校核和煤种判别2.1煤的元素各成分之和为100%的校核++++++=67.6+1.8+1.3+2.7+0.9+6.0+19.7=100%2.2元素分析数据校核(1)干燥无灰基元素成分的计算干燥无灰基元素成分与收到基元素成分之间的转换因子为=100/(100——)=100/(100-6-19.7)=1.346则干燥无灰基元素成分应为=×=90.983Hr=×=3.634=×=2.423=×=1.211=×=1.750(2)干燥基灰分的计算=100/(100-)r=21%(3)干燥无灰基低位发热量的计算=(+25×)=(24720+25*6)100/(100-6-19.7)=33472.41(kJ/kg)2.3煤种判别;(1)煤种判别由燃料特性得知=15.0%<20%,而且=24720J/kg>18840kJ/kg,所以属于Ⅱ类烟煤。(2...
