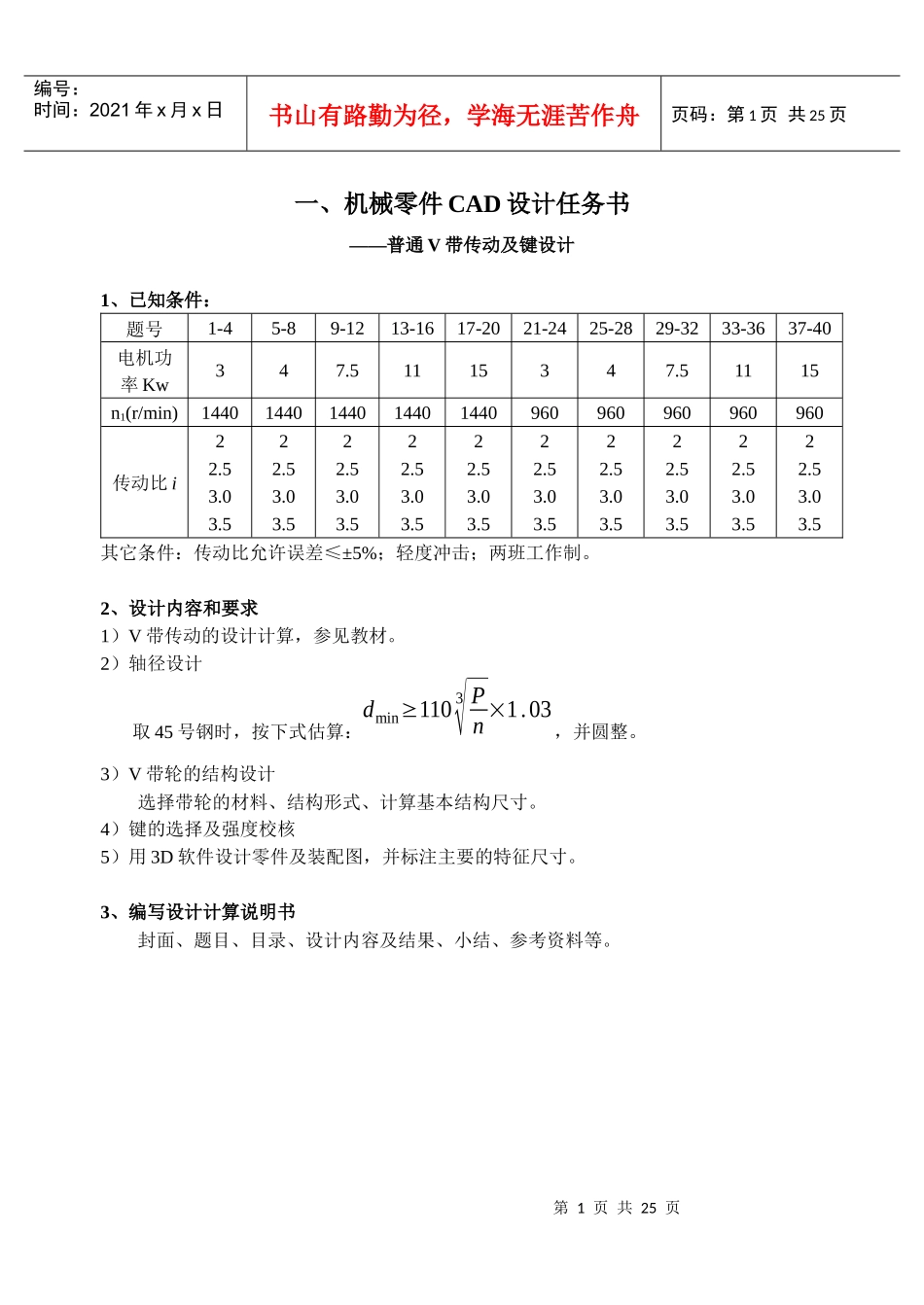

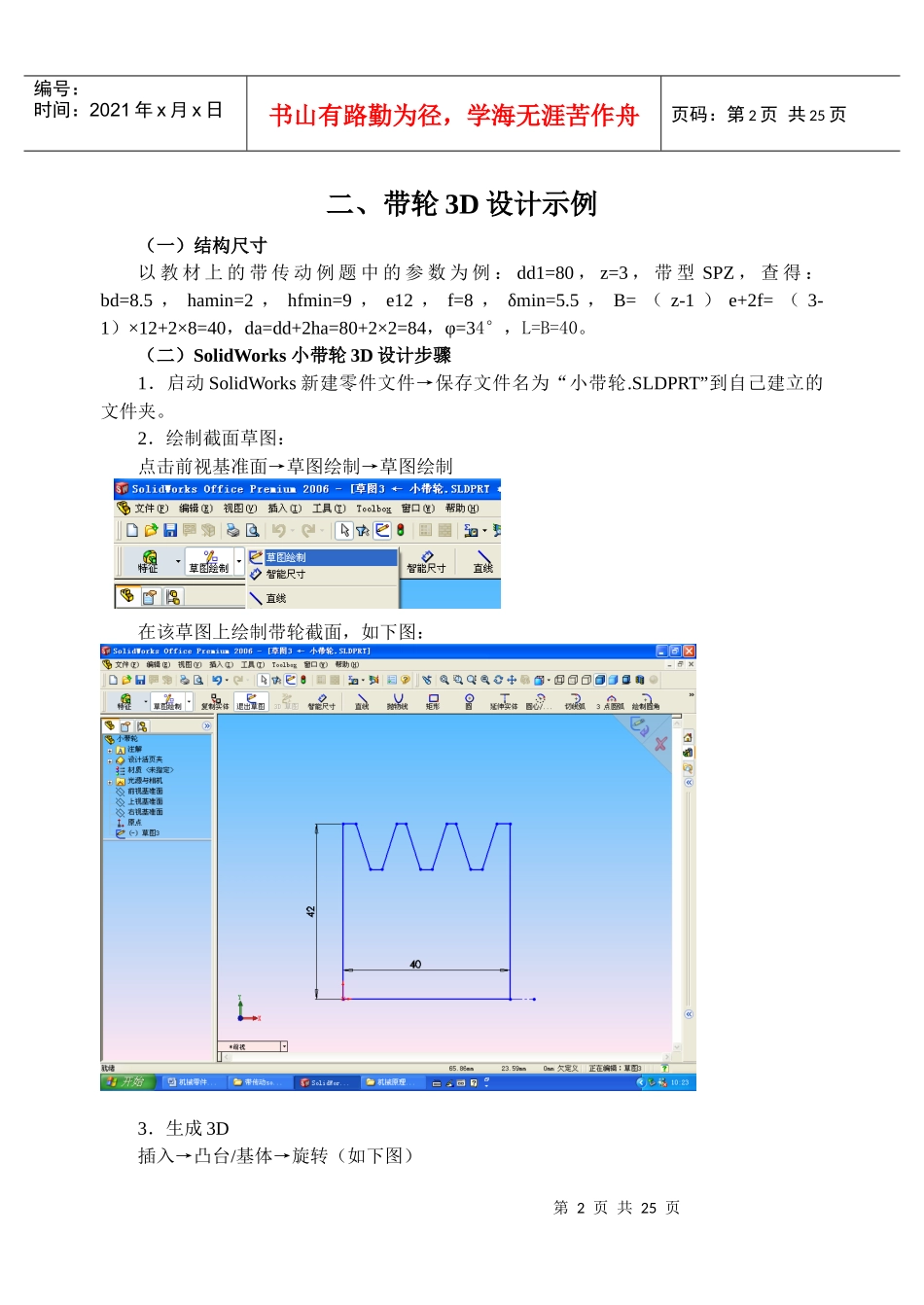

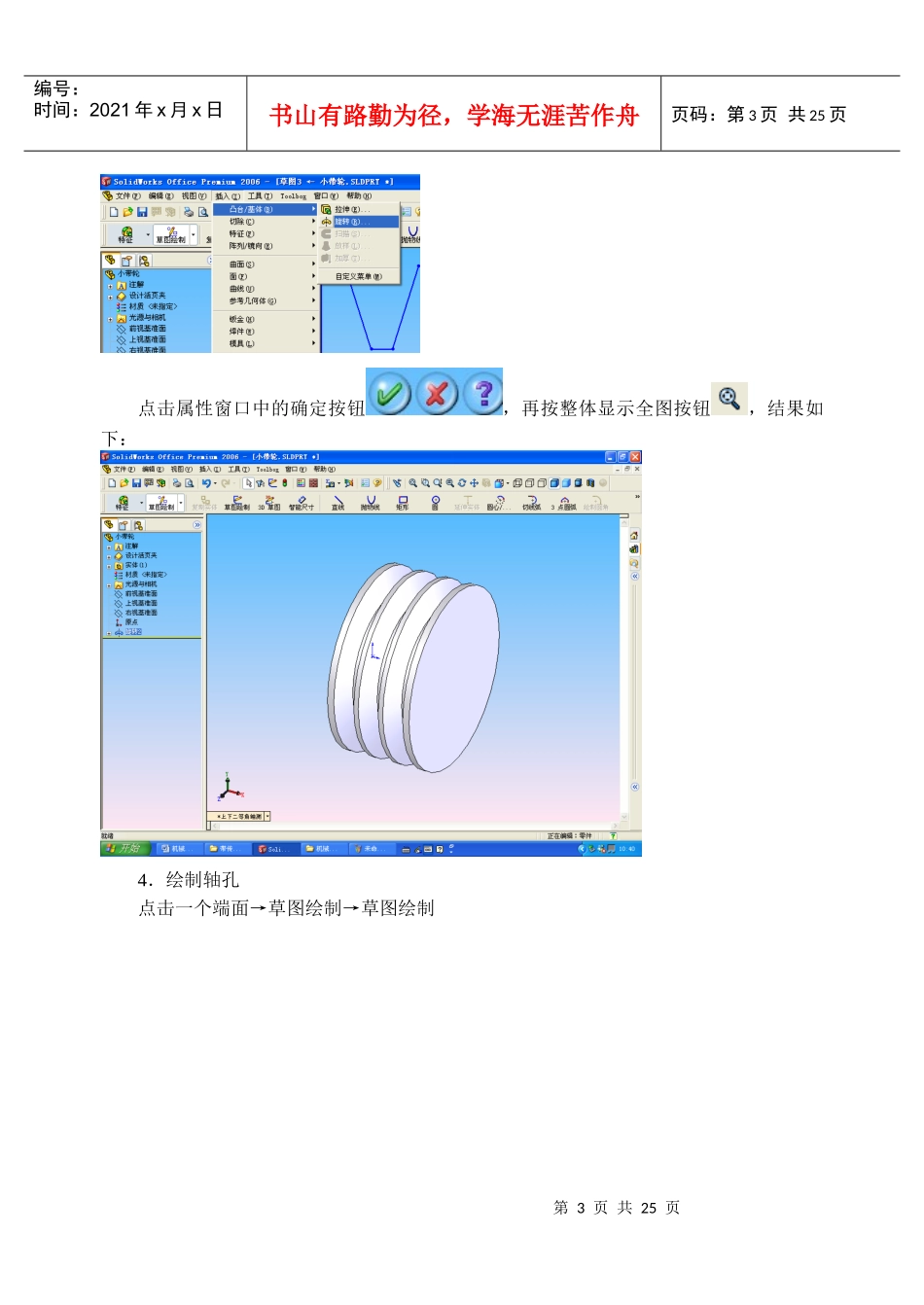

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页一、机械零件CAD设计任务书——普通V带传动及键设计1、已知条件：题号1-45-89-1213-1617-2021-2425-2829-3233-3637-40电机功率Kw347.51115347.51115n1(r/min)14401440144014401440960960960960960传动比i22.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.522.53.03.5其它条件：传动比允许误差≤±5%；轻度冲击；两班工作制。2、设计内容和要求1）V带传动的设计计算，参见教材。2）轴径设计取45号钢时，按下式估算：dmin≥1103√Pn×1.03，并圆整。3）V带轮的结构设计选择带轮的材料、结构形式、计算基本结构尺寸。4）键的选择及强度校核5）用3D软件设计零件及装配图，并标注主要的特征尺寸。3、编写设计计算说明书封面、题目、目录、设计内容及结果、小结、参考资料等。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页二、带轮3D设计示例（一）结构尺寸以教材上的带传动例题中的参数为例：dd1=80，z=3，带型SPZ，查得：bd=8.5，hamin=2，hfmin=9，e12，f=8，δmin=5.5，B=（z-1）e+2f=（3-1）×12+2×8=40，da=dd+2ha=80+2×2=84，φ=34°，L=B=40。（二）SolidWorks小带轮3D设计步骤1．启动SolidWorks新建零件文件→保存文件名为“小带轮.SLDPRT”到自己建立的文件夹。2．绘制截面草图：点击前视基准面→草图绘制→草图绘制在该草图上绘制带轮截面，如下图：3．生成3D插入→凸台/基体→旋转（如下图）第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页点击属性窗口中的确定按钮，再按整体显示全图按钮，结果如下：4．绘制轴孔点击一个端面→草图绘制→草图绘制第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页点击“正视于”按钮在该草图中绘制一圆，假设半径为15，如下图（还可画出键）：第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页点击特征→拉伸切除选择“完全贯穿”第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页按OK按钮，再利用旋转视图按钮调节视图：存盘。（三）SolidWorks大带轮3D设计步骤可按小带轮的设计步骤进行。下面我们介绍一种简便方法：1．打开文件：小带轮.SLDPRT，另存为：大带轮.SLDPRT2．右击旋转下的草图→编辑草图，如下图：第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页按正视于双击半径为40的尺寸，将其改为大带轮的半径40：第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页按OK，再按整体显示全图按钮，结果如下：按右上角的，再调整视图，如下：第9页共25页第8页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共25页3．绘制辐板点击一个端面→草图绘制→草图绘制点击“正视于”按钮第10页共25页第9页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共25页在该草图中绘制一圆，假设半径为15，如下图（还可画出键）：点击特征→拉伸切除第11页共25页第10页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共25页选择“给定深度”，输入10按OK按钮，再利用旋转视图按钮调节视图：第12页共25页第11页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共25页选择另一端面，重复上一过程，切除另一端面。存盘。（四）SolidWorks机架3D设计步骤1．启动SolidWorks新建零件文件→保存文件名为“机架.SLDPRT”到自己建立的文件夹。2．绘制截面草图：点击前视基准面→草图绘制→草图绘制在该草图上绘制一矩形和圆，利用智能尺寸按钮，按如下图表注尺寸：第13页共25页第12页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共...
