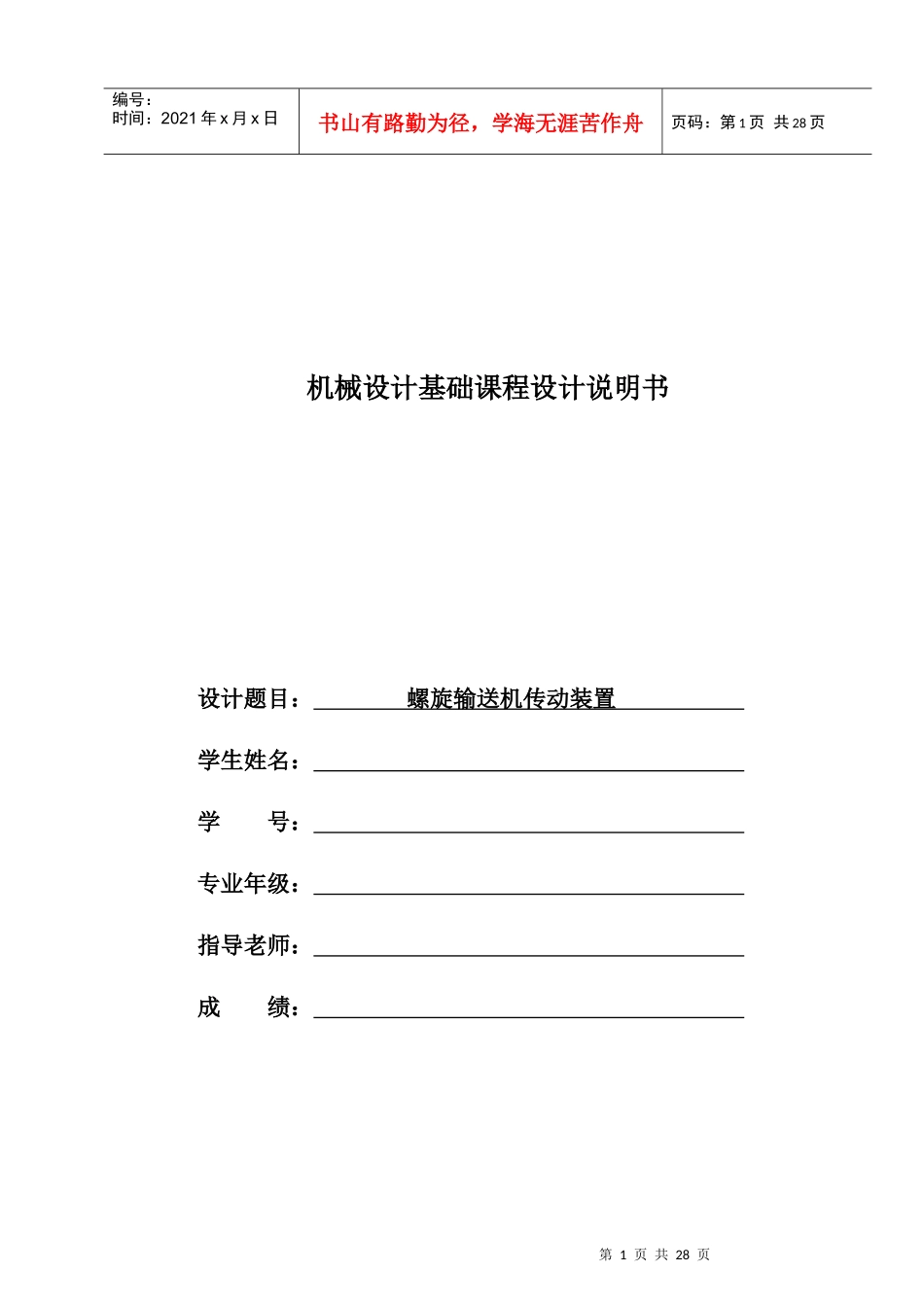

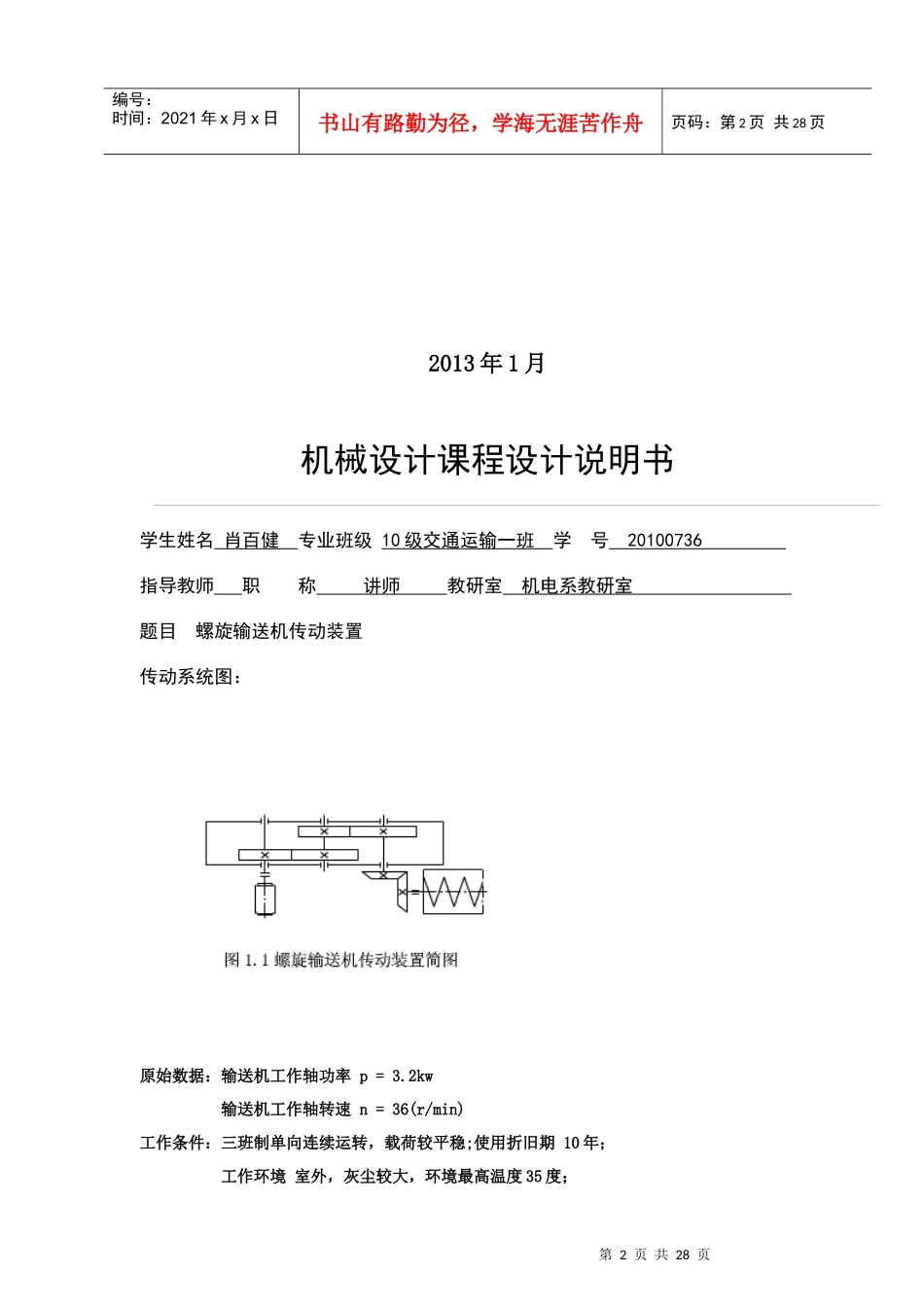

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页机械设计基础课程设计说明书设计题目：螺旋输送机传动装置学生姓名：学号：专业年级：指导老师：成绩：第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页2013年1月机械设计课程设计说明书学生姓名肖百健专业班级10级交通运输一班学号20100736指导教师职称讲师教研室机电系教研室题目螺旋输送机传动装置传动系统图：原始数据：输送机工作轴功率p=3.2kw输送机工作轴转速n=36(r/min)工作条件：三班制单向连续运转，载荷较平稳;使用折旧期10年；工作环境室外，灰尘较大，环境最高温度35度；第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页动力来源电力，三相交流，电压380/220v；检修间隔期三年一大修两年一中修半年一小修；制造条件及生产批量，一般机械厂制造，单间生产。目录1.电动机的选择与运动参数的计算1.1、电动机的选择……………………………………………………………（4）1.2、传动比的分配……………………………………………………………（6）1.3、传动装置运动参数…………………………………………………………（6）2.各齿轮的设计计算2.1、直齿圆柱齿轮减速设计……………………………………………………（9）2.2、直齿圆锥齿轮减速设计……………………………………………………（13）3.轴结构设计3.1、高速轴的设计……………………………………………………………（18）4.校核4.1、高速轴轴承和键的校核…………………………………………………（23）4.2、联轴器的选择……………………………………………………………（23）4.3、减速器的润滑……………………………………………………………（23）5.箱体尺寸及技术说明5.1、减速器箱体尺寸…………………………………………………………（25）6.福建设计附件设计……………………………………………………………（26）第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页7.其他技术说明其他技术说明……………………………………………………………（27）8.设计心得………………………………………………………………………（29）参考文献…………………………………………………………………………（30）第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页设计计算与说明计算结果1.电动机的选择与运动参数的计算1.1、电动机的选择1.1.1、确定传送机所需的功率Pw设定传送机本身的功率ηw=0.98Pw=T⋅nw9550ηw=265×1309550×0.98kW=3.7972kW1.1.2、确定传动总效率η总η总=η12⋅η2⋅η3⋅η44其中η1、η2、η3、η4分别为联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得：η1=0.99、η2=0.90、η3=0.97、η4=0.98η总=0.992×0.903×0.97×0.984=0.789201.1.3、电动机的输出功率Pd=Pwη=3.79720.78920=4.6641kW1.1.4、选择电动机单级圆柱斜齿轮的传动比¿6锥齿轮2-3则总动比的范围是2-18所以，的电动机的转速范围为260-2340r、选择电动机型号为：Y132M2-6Y132M2-6电动机主要技术数据额定功率Kw5.5kW满载转速n满960rminPw=3.7972KWη总=0.78920Pd=4.6641kW电动机型号：Y132M2-6第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页同步转速n同1000rmin额定转矩T额2.0N⋅m最大转矩Tmax2.2N⋅m1.1.5、电动机的外型尺寸1.2、总传动比计算及传动比分配1.2.1、总传动比计算i1=3i2=2.4615ia=7.38PIII=4.2586kWPIv=3.7596kWnI=960rminnII=320rminnIII=320rminnIv=130rminTI=45.9345N⋅mTII=130.996N⋅mTIII=127.0925N⋅mY132M2-6电动机外形尺寸为（mm）ABCDEFGH2161788938801033132KABACADHDBBL12280270210315238515电动机安装尺寸（mm）中心高H外形尺寸LX（AC/2+AD）XHD地脚安装尺寸AXB地脚螺钉孔直径K轴伸尺寸DXE装键部位尺寸FXGD132515X345X315216X1781238X8010X41第7页共2...
