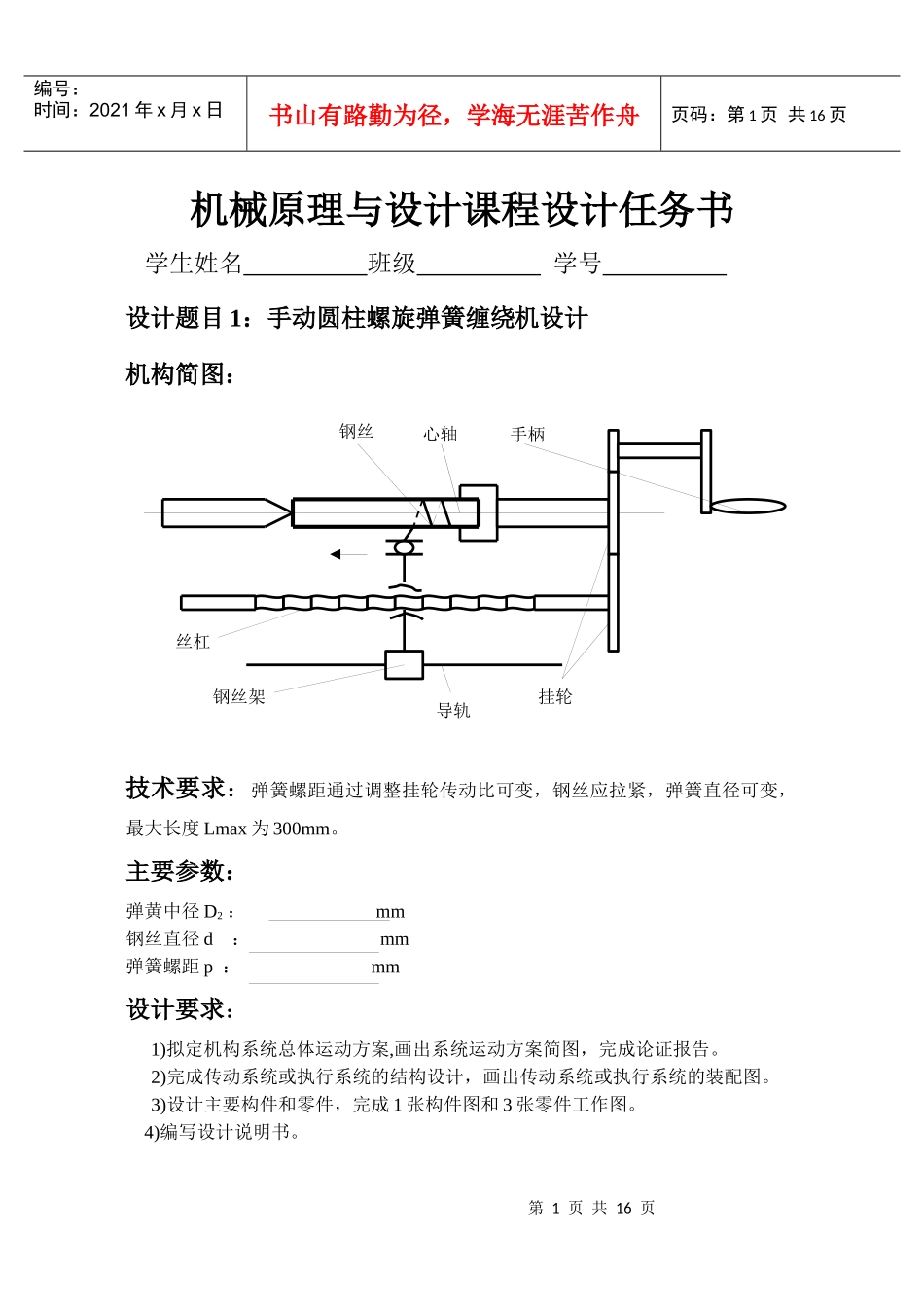

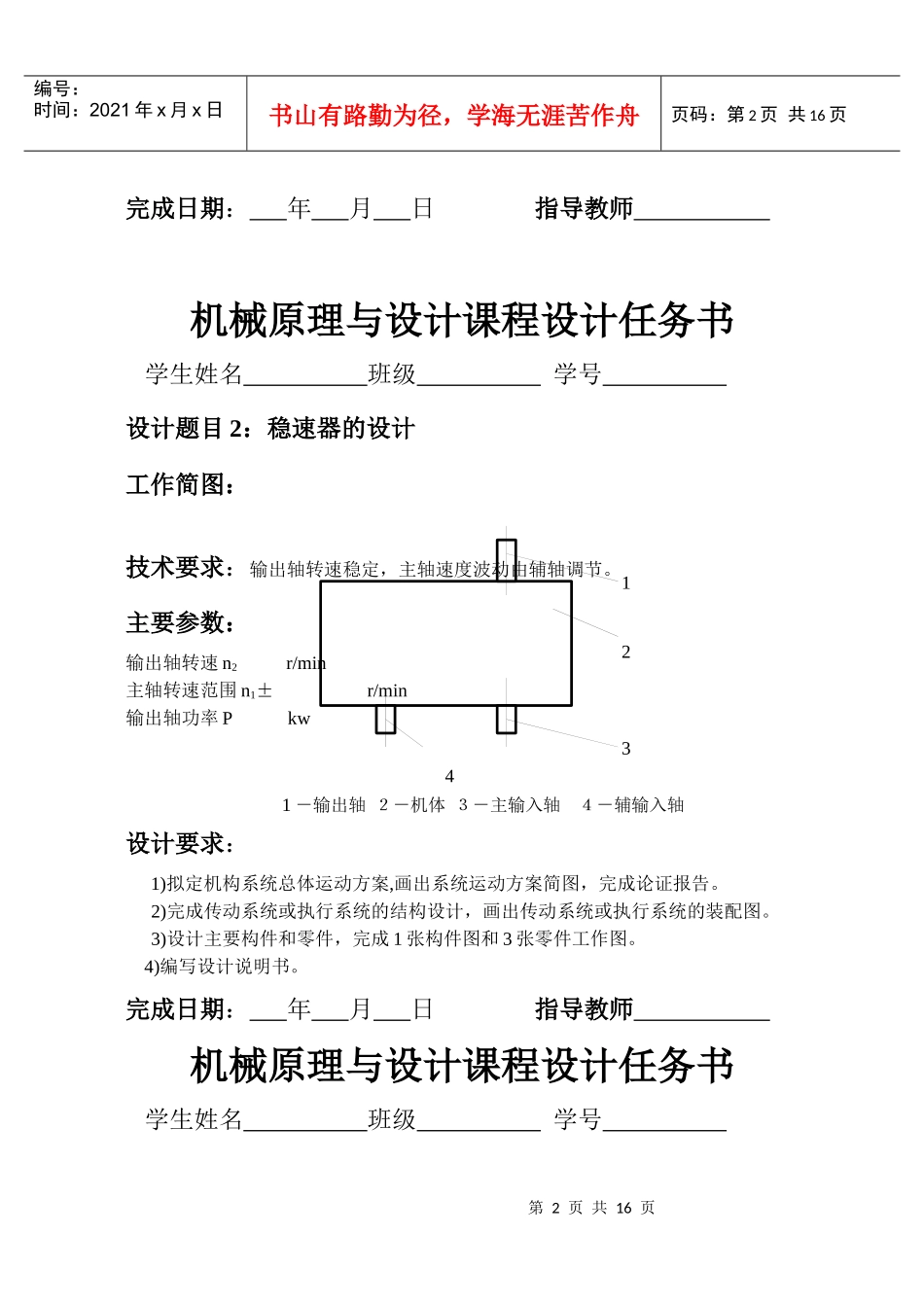

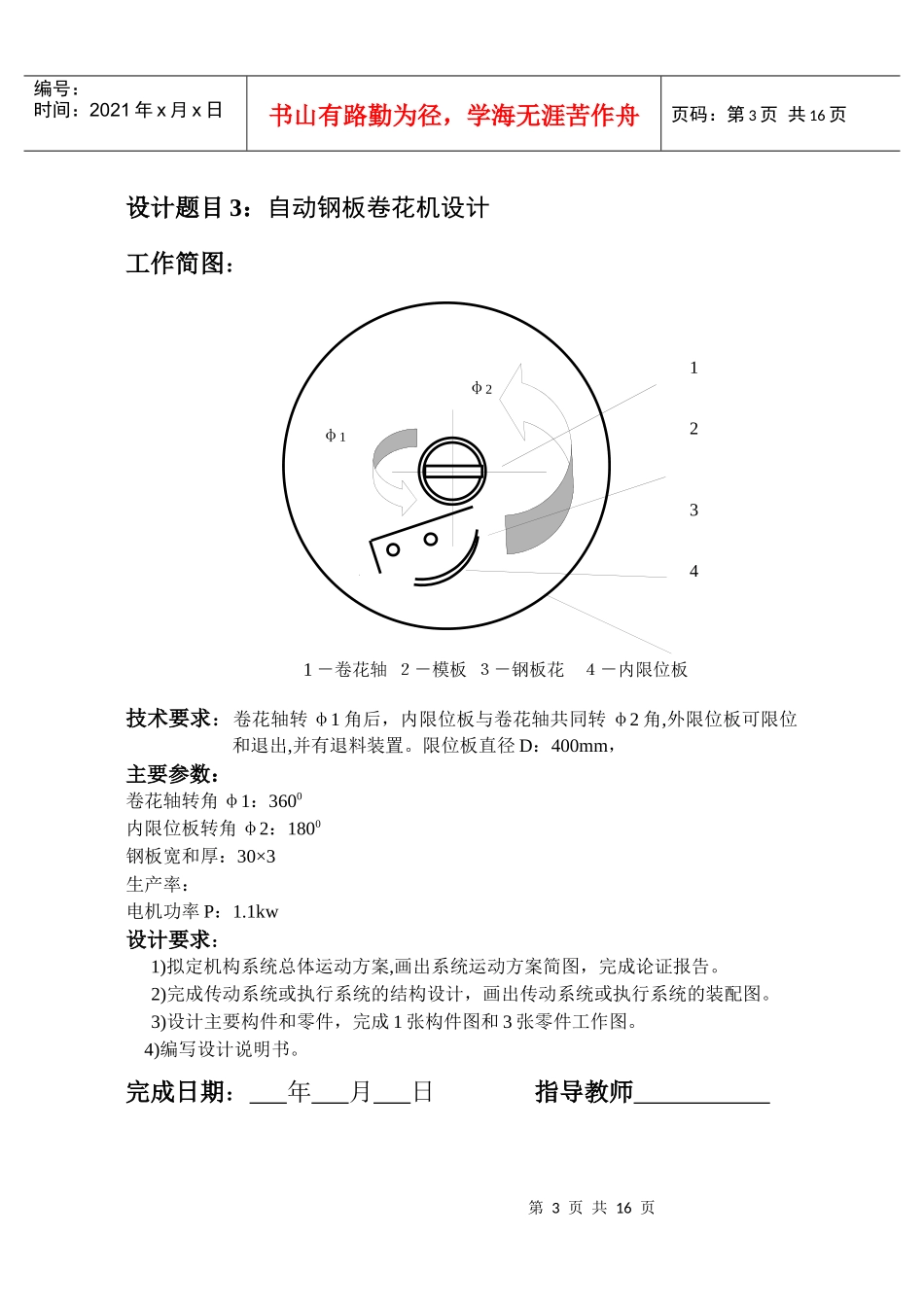

第1页共16页钢丝心轴手柄丝杠钢丝架导轨挂轮编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页机械原理与设计课程设计任务书学生姓名班级学号设计题目1：手动圆柱螺旋弹簧缠绕机设计机构简图：技术要求：弹簧螺距通过调整挂轮传动比可变，钢丝应拉紧，弹簧直径可变，最大长度Lmax为300mm。主要参数：弹黄中径D2：mm钢丝直径d：mm弹簧螺距p：mm设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。3)设计主要构件和零件，完成1张构件图和3张零件工作图。4)编写设计说明书。第2页共16页第1页共16页12341－输出轴２－机体３－主输入轴４－辅输入轴编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页完成日期：年月日指导教师机械原理与设计课程设计任务书学生姓名班级学号设计题目2：稳速器的设计工作简图：技术要求：输出轴转速稳定，主轴速度波动由辅轴调节。主要参数：输出轴转速n2r/min主轴转速范围n1±r/min输出轴功率Pkw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。3)设计主要构件和零件，完成1张构件图和3张零件工作图。4)编写设计说明书。完成日期：年月日指导教师机械原理与设计课程设计任务书学生姓名班级学号第3页共16页第2页共16页φ1φ212341－卷花轴２－模板３－钢板花４－内限位板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页设计题目3：自动钢板卷花机设计工作简图：技术要求：卷花轴转φ1角后，内限位板与卷花轴共同转φ2角,外限位板可限位和退出,并有退料装置。限位板直径D：400mm，主要参数：卷花轴转角φ1：3600内限位板转角φ2：1800钢板宽和厚：30×3生产率：电机功率P：1.1kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。3)设计主要构件和零件，完成1张构件图和3张零件工作图。4)编写设计说明书。完成日期：年月日指导教师第4页共16页第3页共16页1234abh1－压板２－钢板３－推板４－工作台编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页机械原理与设计课程设计任务书学生姓名班级学号设计题目4：自动钢板折边机设计工作简图：技术要求：钢板定位后，压板下压钢板到工作台凹槽中折弯一次。左右推板左右推钢板折边，完成钢板折边任务。压板上提，退料杆退料，完成工序。折边后钢板内槽宽a：250mm,钢板厚：2mm主要参数：钢板外沿宽b×长c：300×400mm2折边后钢板高h：25mm生产率：电机功率P：1.1kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。3)设计主要构件和零件，完成1张构件图和3张零件工作图。4)编写设计说明书。。第5页共16页第4页共16页1234651－料斗２－螺旋轴３－传动系统４－联轴器5电动机6出香口编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页完成日期：年月日指导教师机械原理与设计课程设计任务书学生姓名班级学号设计题目5：螺旋挤香机传动系统设计工作简图：技术要求：螺旋轴每转N1转后，停止1.5秒,由切刀将香切断,传送带将香运走。主要参数：出香口直径D：10mm挤香长度L：500mm生产率：电机功率P：1.1kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。3)设计主要构件和零件，完成1张构件图和3张零件工作图。4)编写设计说明书。第6页共16页第5页共16页123451－切刀２－上送料辊３－烙饼４－下送料辊5工作台编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页完成日期：年月日指导教师机械原理与设计课程设计任务书学生姓名班级学号设计题目6：电动饼丝机设计工作...
