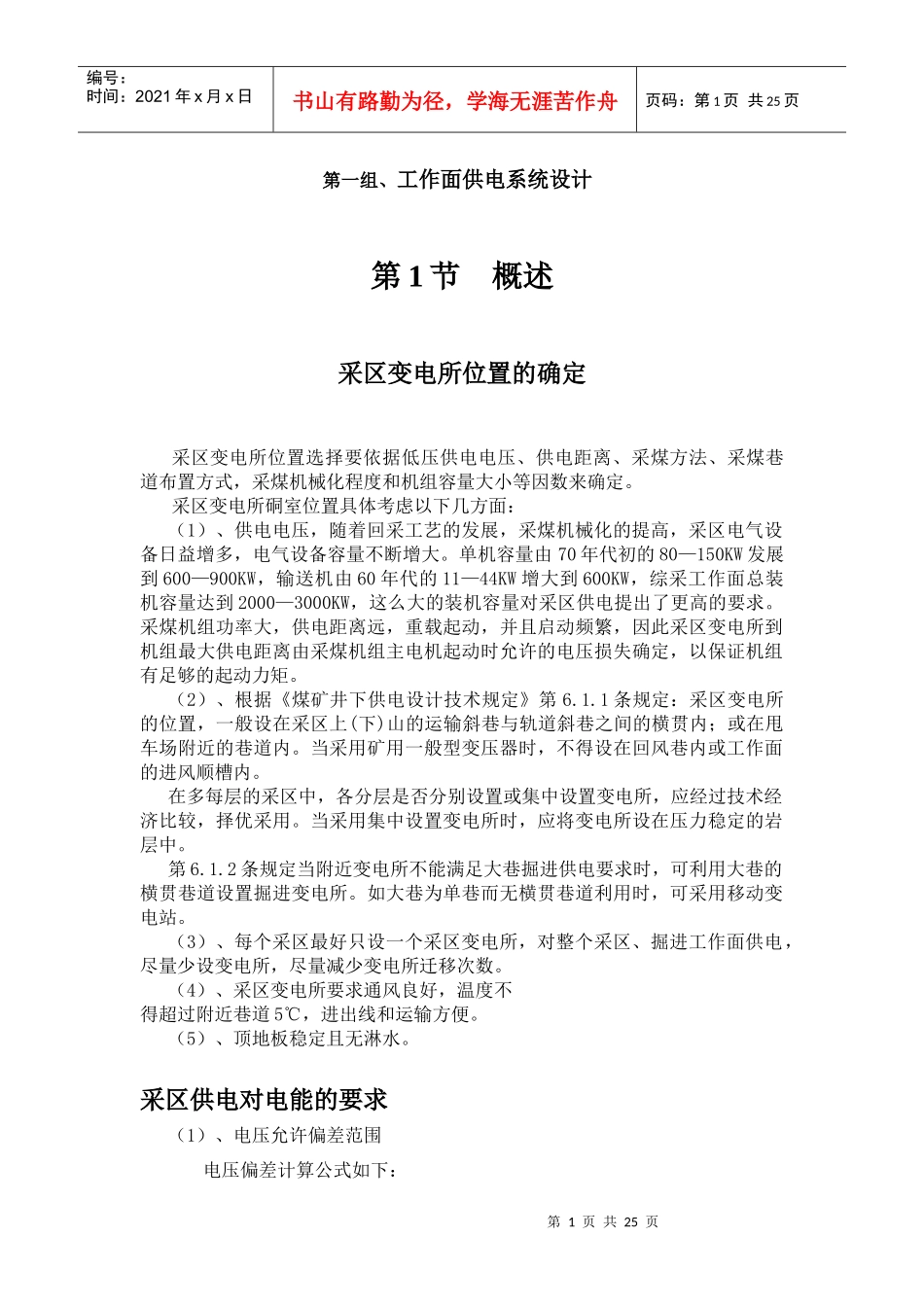

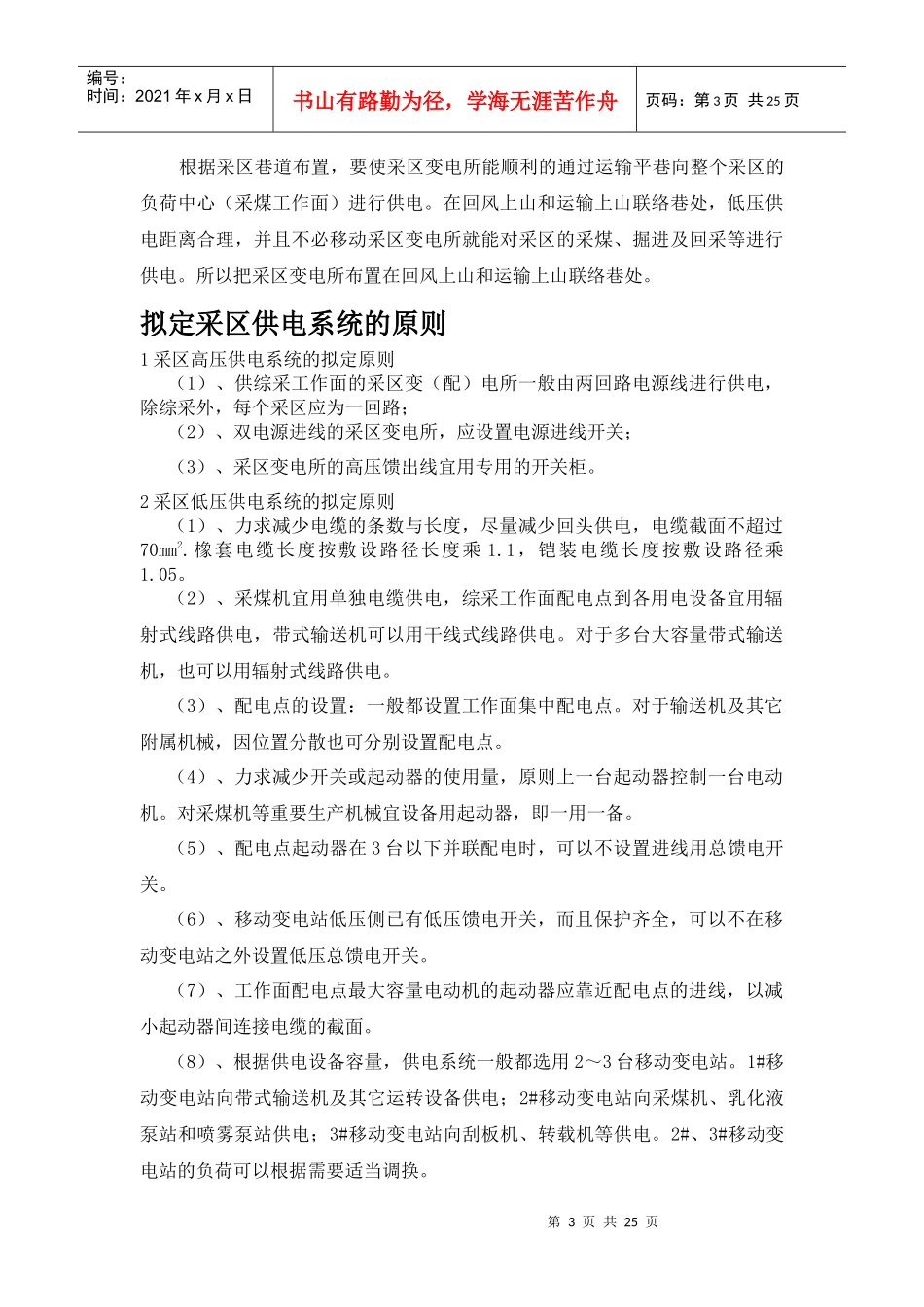

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第一组、工作面供电系统设计第1节概述采区变电所位置的确定采区变电所位置选择要依据低压供电电压、供电距离、采煤方法、采煤巷道布置方式，采煤机械化程度和机组容量大小等因数来确定。采区变电所硐室位置具体考虑以下几方面：（1）、供电电压，随着回采工艺的发展，采煤机械化的提高，采区电气设备日益增多，电气设备容量不断增大。单机容量由70年代初的80—150KW发展到600—900KW，输送机由60年代的11—44KW增大到600KW，综采工作面总装机容量达到2000—3000KW，这么大的装机容量对采区供电提出了更高的要求。采煤机组功率大，供电距离远，重载起动，并且启动频繁，因此采区变电所到机组最大供电距离由采煤机组主电机起动时允许的电压损失确定，以保证机组有足够的起动力矩。（2）、根据《煤矿井下供电设计技术规定》第6.1.1条规定：采区变电所的位置，一般设在采区上(下)山的运输斜巷与轨道斜巷之间的横贯内；或在甩车场附近的巷道内。当采用矿用一般型变压器时，不得设在回风巷内或工作面的进风顺槽内。在多每层的采区中，各分层是否分别设置或集中设置变电所，应经过技术经济比较，择优采用。当采用集中设置变电所时，应将变电所设在压力稳定的岩层中。第6.1.2条规定当附近变电所不能满足大巷掘进供电要求时，可利用大巷的横贯巷道设置掘进变电所。如大巷为单巷而无横贯巷道利用时，可采用移动变电站。（3）、每个采区最好只设一个采区变电所，对整个采区、掘进工作面供电，尽量少设变电所，尽量减少变电所迁移次数。（4）、采区变电所要求通风良好，温度不得超过附近巷道5℃，进出线和运输方便。（5）、顶地板稳定且无淋水。采区供电对电能的要求（1）、电压允许偏差范围电压偏差计算公式如下：第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页电压偏差＝—实际电压额定电压额定电压×100%《电能质量供电电压允许偏差》（GB12325—90）规定电力系统在正常运行条件下，用户受电端供电电压允许偏差值为：35KV及以上供电和对电压有特殊要求的用户为额定电压的±5%；10KV及以上高压供电和低压电力用户的电压允许偏差为用户额定电压的±7%；低压照明用户为+5%—－10%。（2）、三相电压不平衡允许范围根据《电能质量三相电压允许不平衡度》规定：电力系统公共连接点正常运行方式下不平衡度允许值为2%，短时间不得超过4%。在采区变电所供电情况下，交流额定频率为50HZ电力系统正常运行方式下由于负序分量而引起的pcc点连接点的电压不平衡度能满足规定要求。（3）、电网频率《电能质量电力系统频率允许偏差》（GB/T15543—1995）中规定：电力系统频率偏差允许值为0.2HZ，当系统容量较小时，偏差值可放宽到+5%HZ—－5%HZ，标准中没有说明容量大小的界限的电网容量在300万KW以上者为0.2HZ；电网容量在300万KW以下者为0.5HZ。（4）、波形正常情况下，要求电力系统的供电电压（或电流）的波形为正弦波，在电能的输送和分配过程中不应该使波形产生畸变，还应注意负荷中谐波源（装整流装置等）的影响，必要时采取一定措施消除谐波的影响。（5）、供电可靠性供电可靠性是衡量电能质量的一个重要指标，必须保证供电的可靠性。费用和环境要求采区变电所要便于对硐室的扩大和设备的增加，同时便于体积较大的变压器等设备直接通过运输上山运到采区变电所硐室减少运输设备的费用。在满足费用要求的同时还要满足顶板坚固，无淋水且通风良好，保证变电所硐室内的温度不超过附近巷道5℃。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页根据采区巷道布置，要使采区变电所能顺利的通过运输平巷向整个采区的负荷中心（采煤工作面）进行供电。在回风上山和运输上山联络巷处，低压供电距离合理，并且不必移动采区变电所就能对采区的采煤、掘进及回采等进行供电。所以把采区变电所布置在回风上山和运输上山联络巷处。拟定采区供电系统的原则1采区高压供电系统的拟定原则（1）、供综采工作面的采区变（配）电所一般...
