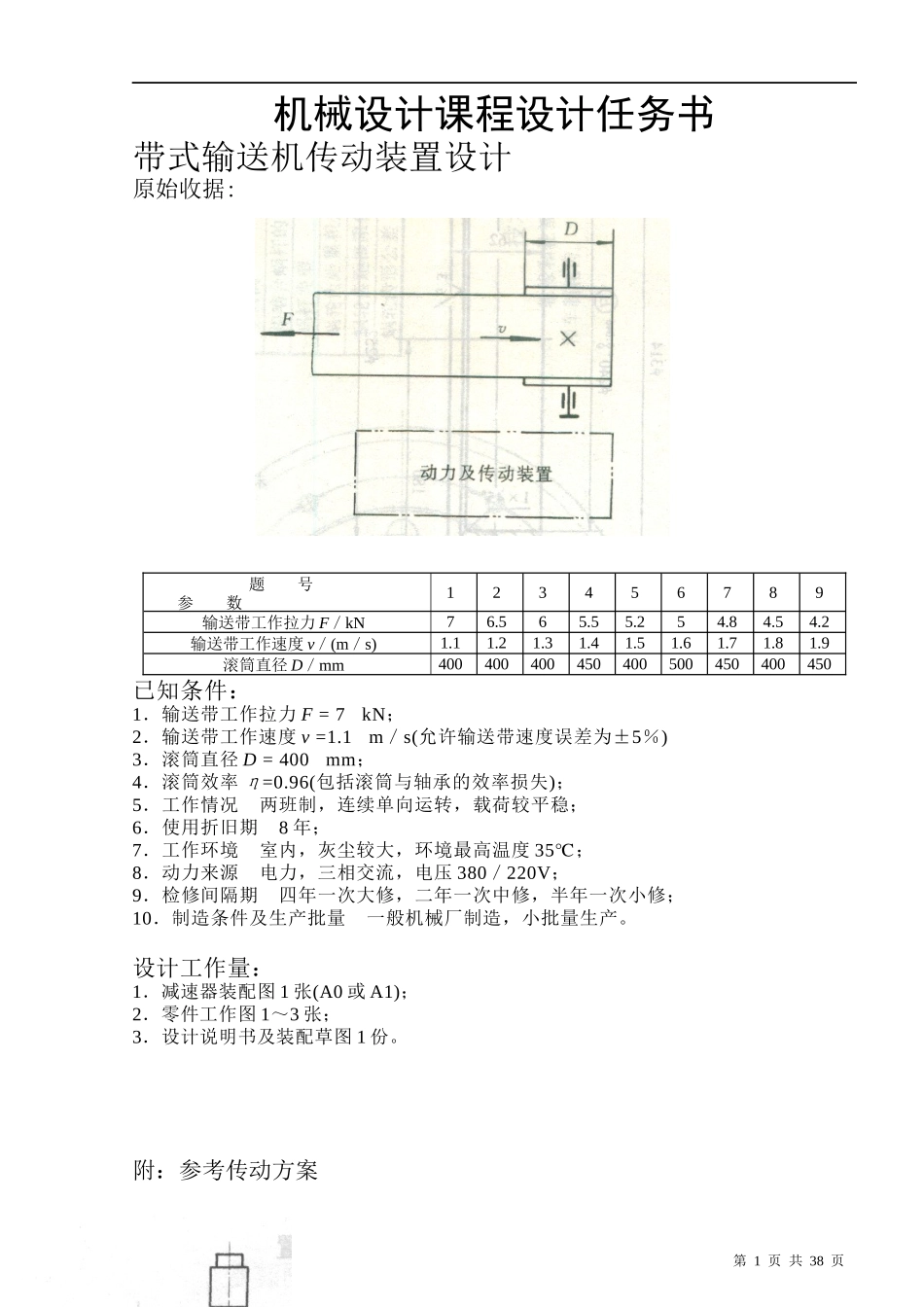

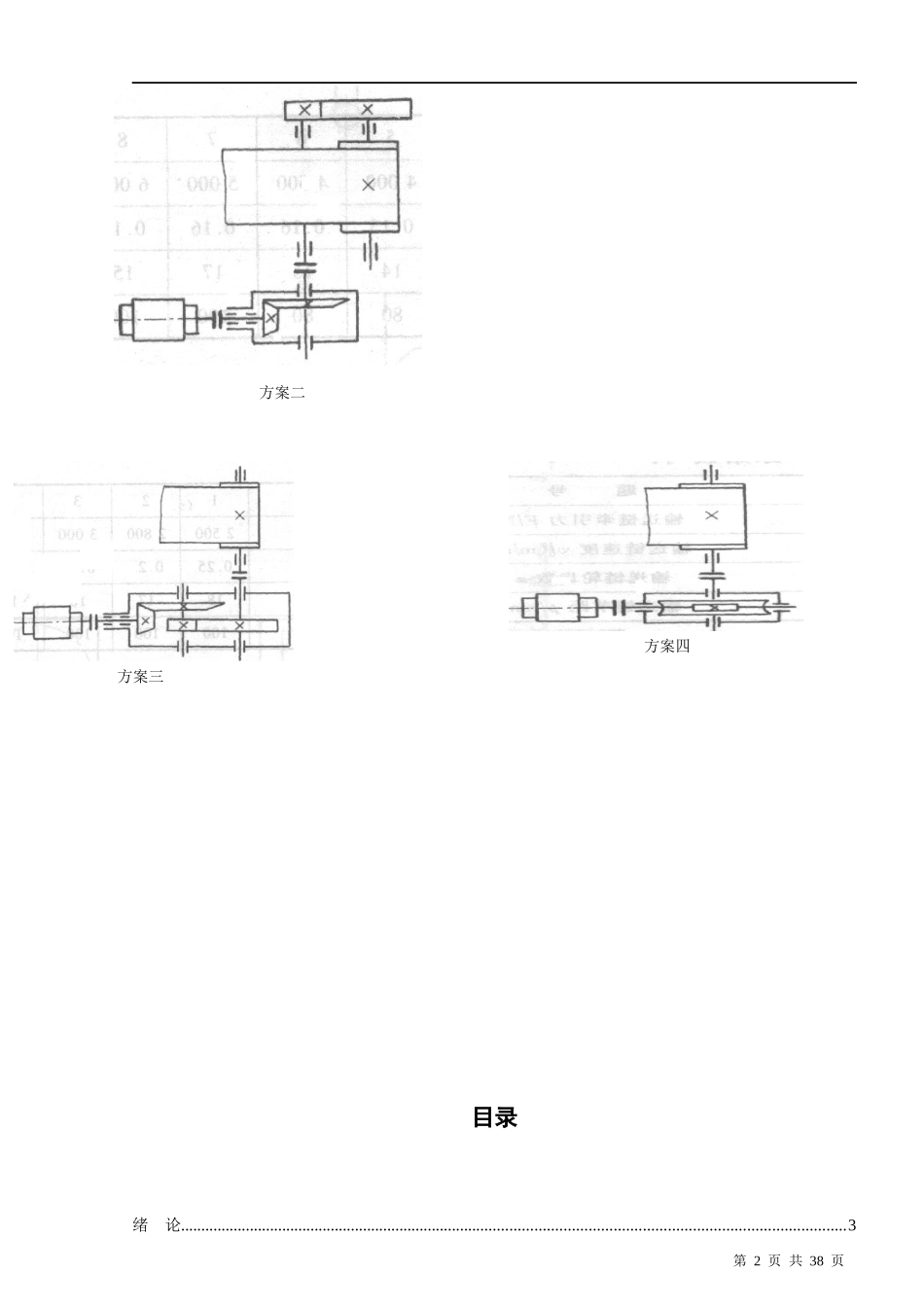

机械设计课程设计任务书带式输送机传动装置设计原始收据:已知条件：1．输送带工作拉力F=7kN；2．输送带工作速度v=1.1m／s(允许输送带速度误差为±5％)3．滚筒直径D=400mm；4．滚筒效率η=0.96(包括滚筒与轴承的效率损失)；5．工作情况两班制，连续单向运转，载荷较平稳；6．使用折旧期8年；7．工作环境室内，灰尘较大，环境最高温度35℃；8．动力来源电力，三相交流，电压380／220V；9．检修间隔期四年一次大修，二年一次中修，半年一次小修；10．制造条件及生产批量一般机械厂制造，小批量生产。设计工作量：1．减速器装配图1张(A0或A1)；2．零件工作图1～3张；3．设计说明书及装配草图1份。附：参考传动方案第1页共38页题号参数123456789输送带工作拉力F／kN76.565.55.254.84.54.2输送带工作速度v／(m／s)1.11.21.31.41.51.61.71.81.9滚筒直径D／mm400400400450400500450400450方案二方案四方案三目录绪论..................................................................................................................................................................3第2页共38页Ⅰ课题题目及主要技术参数说明..................................................................................................................41.1.设计题目................................................................................................................................................41.2.设计任务................................................................................................................................................41.3.主要技术参数说明................................................................................................................................51.4.传动系统工作条件................................................................................................................................51.5.设计进度................................................................................................................................................5Ⅱ传动装置的总体设计.....................................................................................................................................62.1.方案设计................................................................................................................................................62.2.引用数据参数........................................................................................................................................6Ⅲ电动机的选择................................................................................................................................................73.1.计算工作机所需功率............................................................................................................................73.2.计算传动系统的总效率........................................................................................................................73.3.计算电动机所需功率............................................................................................................................7Ⅳ运动和动力参数计算....................................................................................................................................74.1.传动比分配............................................................................................................................................74.2.各轴转速计算...............................................................................................................
