机械设计课程设计双级斜齿轮减速器VIP免费

机械设计课程设计双级斜齿轮减速器_第1页
1/40

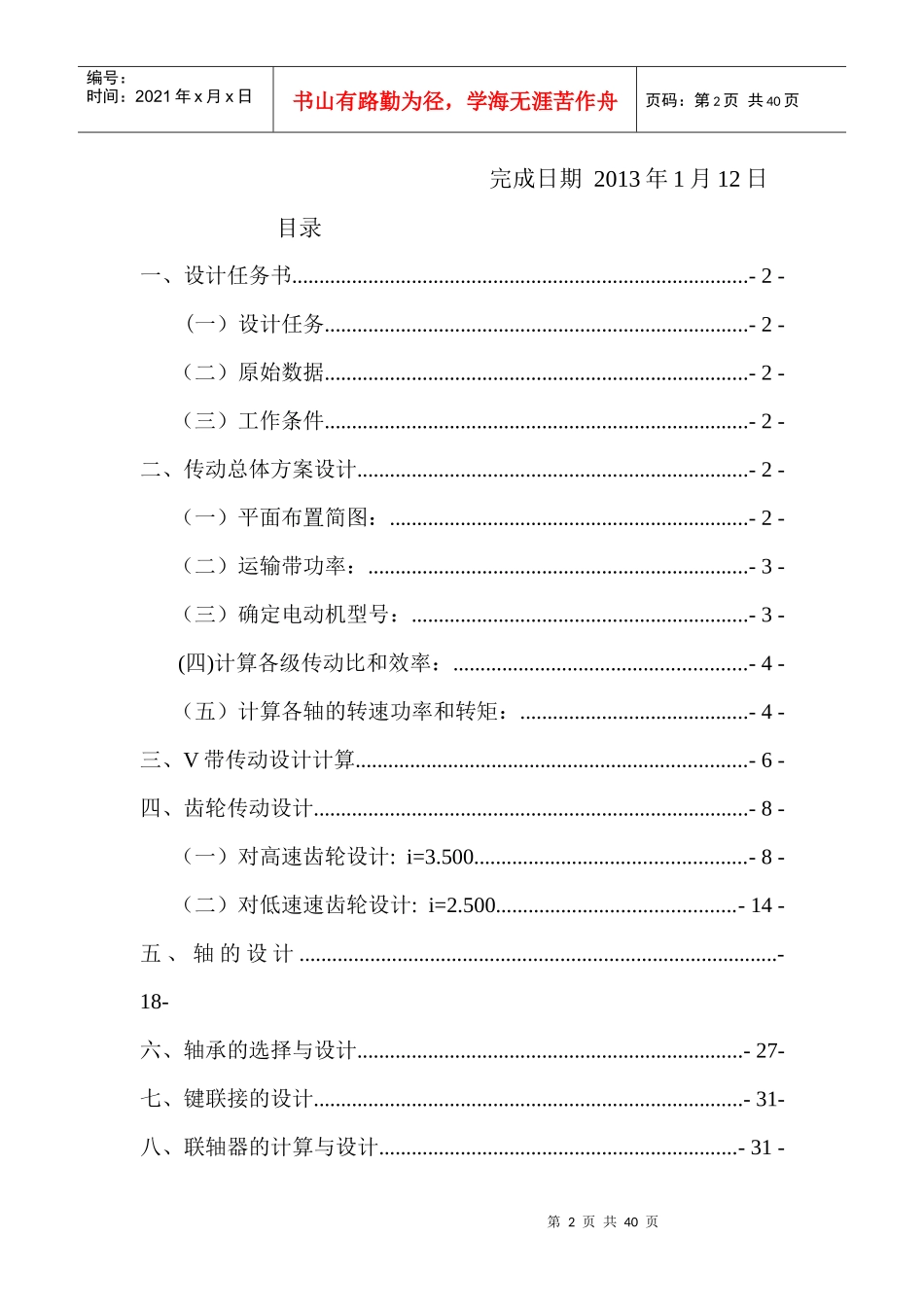

机械设计课程设计双级斜齿轮减速器_第2页
2/40

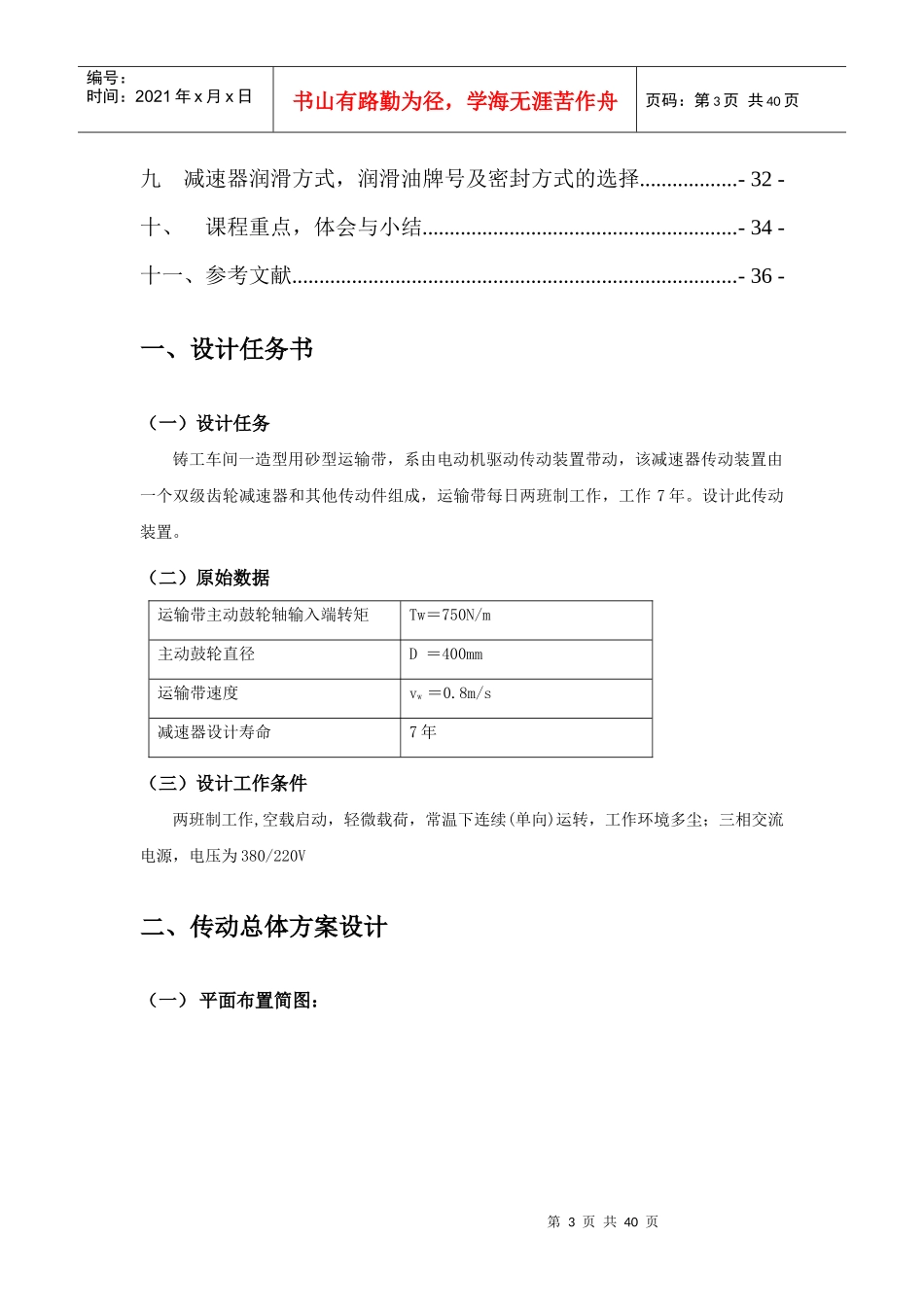

机械设计课程设计双级斜齿轮减速器_第3页
3/40
第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页机械设计课程设说明书设计题目:双级斜齿轮减速器学院:山东大学机械工程学院专业:机械制造及其自动化卓越工程师培养计划专业设计人:班级:卓越班学号:201100160055指导老师:刘文平第2页共40页第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页完成日期2013年1月12日目录一、设计任务书....................................................................................-2-(一)设计任务..............................................................................-2-(二)原始数据..............................................................................-2-(三)工作条件..............................................................................-2-二、传动总体方案设计........................................................................-2-(一)平面布置简图:..................................................................-2-(二)运输带功率:......................................................................-3-(三)确定电动机型号:..............................................................-3-(四)计算各级传动比和效率:......................................................-4-(五)计算各轴的转速功率和转矩:..........................................-4-三、V带传动设计计算........................................................................-6-四、齿轮传动设计................................................................................-8-(一)对高速齿轮设计:i=3.500..................................................-8-(二)对低速速齿轮设计:i=2.500............................................-14-五、轴的设计........................................................................................-18-六、轴承的选择与设计.......................................................................-27-七、键联接的设计...............................................................................-31-八、联轴器的计算与设计..................................................................-31-第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页九减速器润滑方式,润滑油牌号及密封方式的选择..................-32-十、课程重点,体会与小结..........................................................-34-十一、参考文献..................................................................................-36-一、设计任务书(一)设计任务铸工车间一造型用砂型运输带,系由电动机驱动传动装置带动,该减速器传动装置由一个双级齿轮减速器和其他传动件组成,运输带每日两班制工作,工作7年。设计此传动装置。(二)原始数据运输带主动鼓轮轴输入端转矩Tw=750N/m主动鼓轮直径D=400mm运输带速度vw=0.8m/s减速器设计寿命7年(三)设计工作条件两班制工作,空载启动,轻微载荷,常温下连续(单向)运转,工作环境多尘;三相交流电源,电压为380/220V二、传动总体方案设计(一)平面布置简图:第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页此传动系统由电动机驱动。电动机先通过联轴器将动力传入带轮,再由带轮传到两级圆柱减速器,然后通过联轴器及开式链传动将动力传至砂型运输带。传动系统中采用两级展开式圆柱齿轮减速器,其结构简单,但是齿轮相对于轴承位置不对称,因此要求轴有较大的刚度,高速级及低速级均为斜齿圆柱齿轮传动。(二)电机和工作机的安装位置:电机安装在远离高速轴齿轮的一端;工作机安装在远离低速轴齿轮的一端。(三)运输带功率:nw=vwDπ=0.8π×0.4×60000=38.197r/m...
