高速公路交通机电工程详解VIP免费

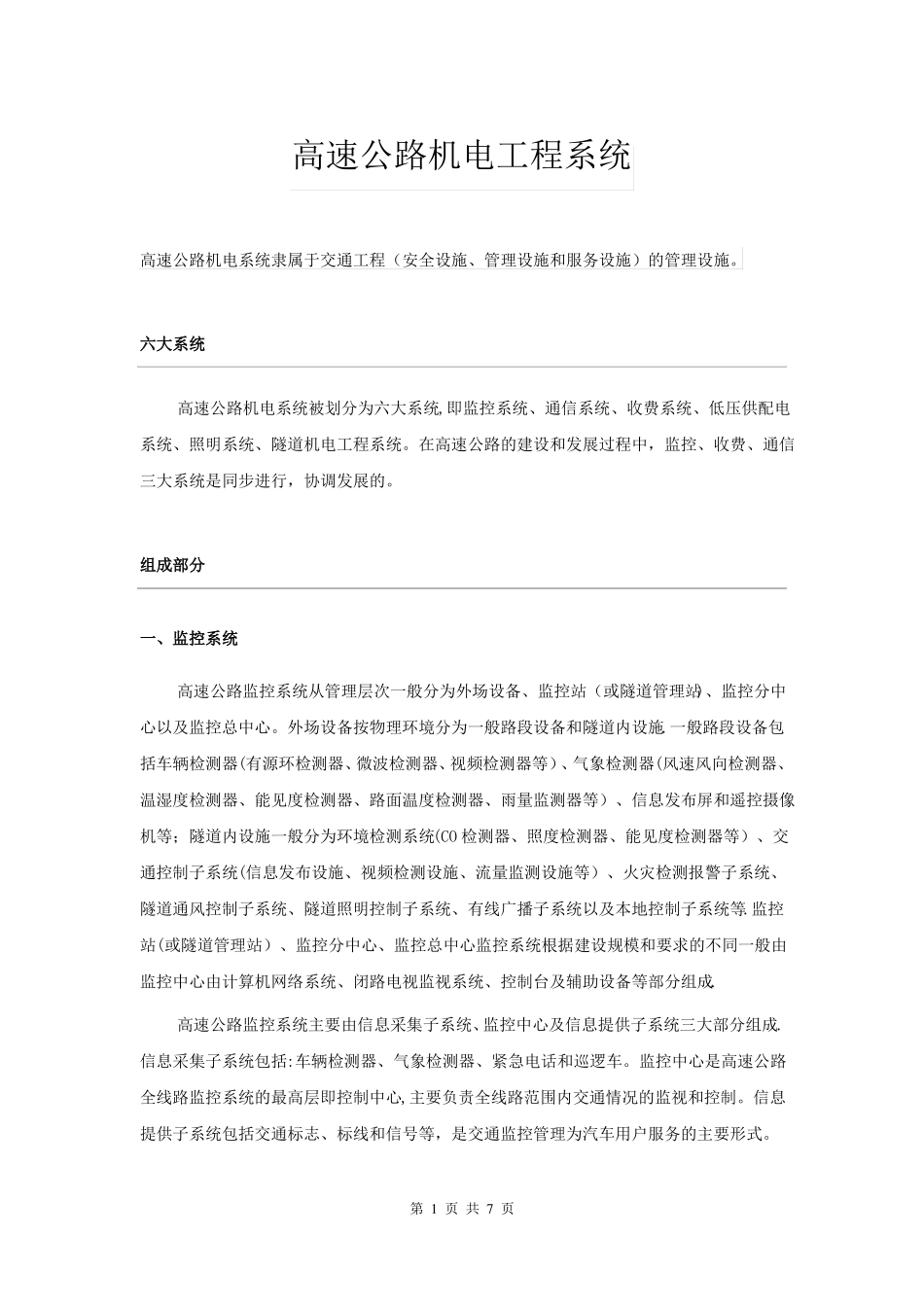

高速公路机电工程系统高速公路机电系统隶属于交通工程（安全设施、管理设施和服务设施）的管理设施。六大系统高速公路机电系统被划分为六大系统,即监控系统、通信系统、收费系统、低压供配电系统、照明系统、隧道机电工程系统。在高速公路的建设和发展过程中，监控、收费、通信三大系统是同步进行，协调发展的。组成部分一、监控系统高速公路监控系统从管理层次一般分为外场设备、监控站（或隧道管理站)、监控分中心以及监控总中心。外场设备按物理环境分为一般路段设备和隧道内设施.一般路段设备包括车辆检测器(有源环检测器、微波检测器、视频检测器等）、气象检测器(风速风向检测器、温湿度检测器、能见度检测器、路面温度检测器、雨量监测器等）、信息发布屏和遥控摄像机等；隧道内设施一般分为环境检测系统(CO检测器、照度检测器、能见度检测器等）、交通控制子系统(信息发布设施、视频检测设施、流量监测设施等）、火灾检测报警子系统、隧道通风控制子系统、隧道照明控制子系统、有线广播子系统以及本地控制子系统等.监控站(或隧道管理站）、监控分中心、监控总中心监控系统根据建设规模和要求的不同一般由监控中心由计算机网络系统、闭路电视监视系统、控制台及辅助设备等部分组成.高速公路监控系统主要由信息采集子系统、监控中心及信息提供子系统三大部分组成.信息采集子系统包括:车辆检测器、气象检测器、紧急电话和巡逻车。监控中心是高速公路全线路监控系统的最高层即控制中心,主要负责全线路范围内交通情况的监视和控制。信息提供子系统包括交通标志、标线和信号等，是交通监控管理为汽车用户服务的主要形式。第1页共7页国内现阶段的监控主要是视频监控。视频监控主要由以下子系统组成:1.视频摄像子系统,包括摄像机，摄相机镜头，摄像机支架,防护罩，云台,摄像机支柱2.图像串数字系统，主要视频发射机，中继器，接收器,线缆，视频分配器3。输出子系统，包括:监视器，硬盘录像机，延时录像机4。控制子系统，包括云景控制器或控制键盘,副控键盘，矩阵切换器，画面分割器二、收费系统收费系统高速公路收费系统从管理层次一般分为所收费站、收费分中心和收费总中心.高速公路收费站一般由收费站监控室计算机网络系统、收费车道计算机控制系统(IC卡读写设施、金额显示设施、自动栏杆机、计重设施、票据打印机等)、视频监控系统（亭内、车道、收费广场摄像机）、对讲系统以及报警系统等部分组成。收费分中心、收费总中心根据功能和要求的不同，一般由网络数据/服务器和若干个工作站组成。收费系统目前国内主要还是半自动收费，在经济较发达的地区，还采用了ETC等先进的智能交通形式，如广东的粤卡通等电子收费方式，在未来ETC收费方式是必然趋势.三、通信系统通信系统基于高速公路监控系统和收费系统的业务需求，通信系统一般也分为通信站、通信分中心、通信总中心几个层次.高速公路通信系统主要由光纤数字传输系统、数字程控交换机系统（含指令电话系统）、光电缆线路工程以及通信电源系统等几部分构成。通过通信系统把监控系统、收费等系统的业务需求（数据、语音和图像信息)逐级（站、分中心、总中心）进行连接，实现高速公路各管理部门之间信息的畅通，保障高速公路安全、舒适、快捷、高效的运营。四、低压供配电系统高速公路供配电系统是一个独立的系统，是为前面各系统来服务的,以保证整个机电系统的正常运作。它一般是采用集中或相对集中供电，所用电源从发电厂或从附近地区的高压电网引出10kV或35kV高压送至高速公路自己的变电所,用降压变压器产生220V/380V的供电电压，然后再由低压配电屏及输电线送至有关用电设备。第2页共7页五、照明系统高速公路照明系统由：照明标准、照明方式、照明控制、灯具及光源、灯杆及高杆灯的升降机构六部分组成！六、隧道机电工程高速公路隧道机电工程是高速公路机电工程的一个分部工程,包括通风、照明、消防、监控、低压供配电等子系统。通风系统可对车辆通过时产生的一氧化碳、烟雾、异味进行稀释;一般采用射流风机，安装在行车道的正上方；国外也有采用隧道吊顶内安装风管的通风方式.照明系统一般采用荧光灯、高压钠灯或LED灯，安装...
