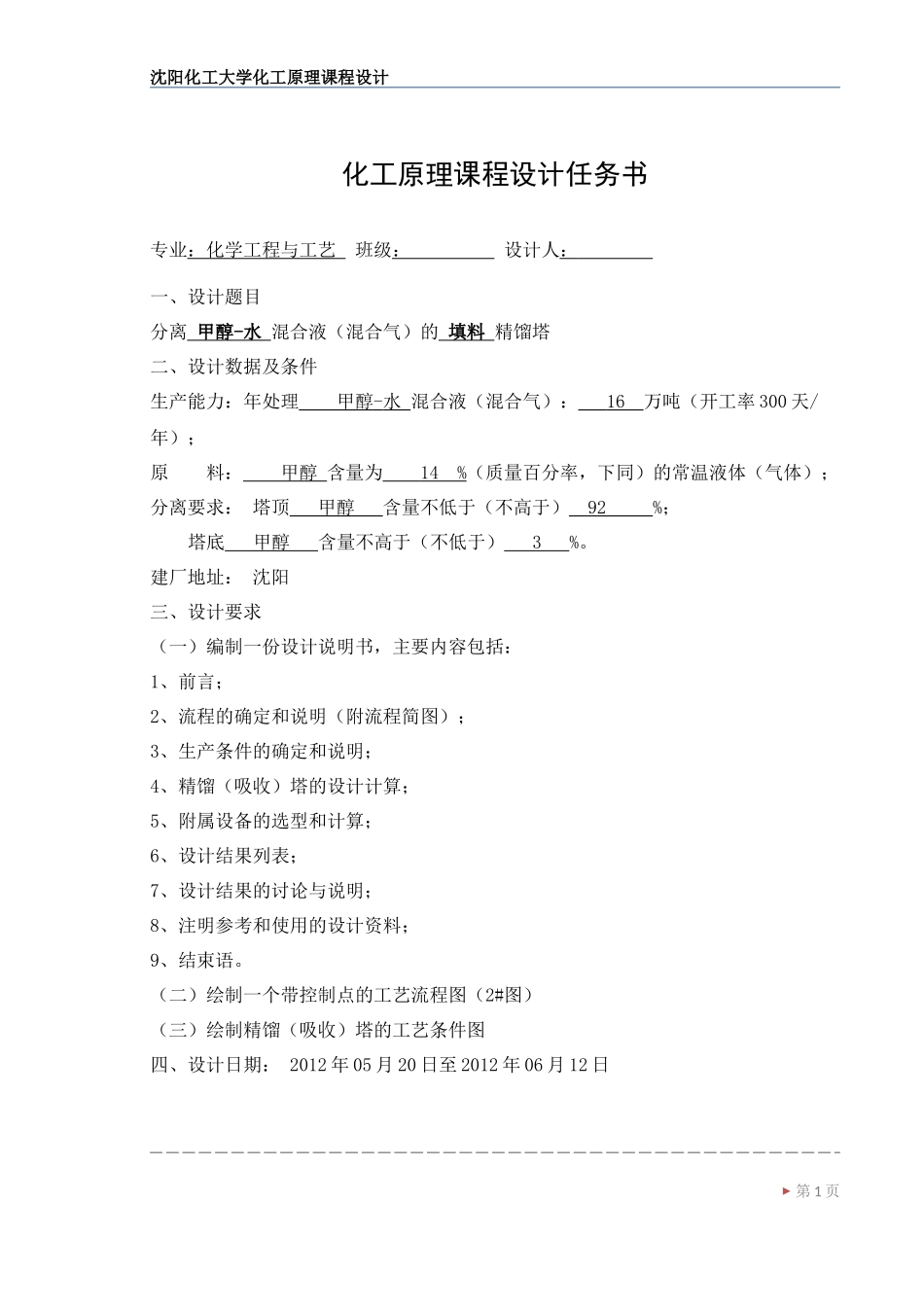

沈阳化工大学化工原理课程设计化工原理课程设计任务书专业：化学工程与工艺班级：设计人：一、设计题目分离甲醇-水混合液（混合气）的填料精馏塔二、设计数据及条件生产能力：年处理甲醇-水混合液（混合气）：16万吨（开工率300天/年）；原料：甲醇含量为14%（质量百分率，下同）的常温液体（气体）；分离要求：塔顶甲醇含量不低于（不高于）92%；塔底甲醇含量不高于（不低于）3%。建厂地址：沈阳三、设计要求（一）编制一份设计说明书，主要内容包括：1、前言；2、流程的确定和说明（附流程简图）；3、生产条件的确定和说明；4、精馏（吸收）塔的设计计算；5、附属设备的选型和计算；6、设计结果列表；7、设计结果的讨论与说明；8、注明参考和使用的设计资料；9、结束语。（二）绘制一个带控制点的工艺流程图（2#图）（三）绘制精馏（吸收）塔的工艺条件图四、设计日期：2012年05月20日至2012年06月12日第1页沈阳化工大学化工原理课程设计目录化工原理课程设计任务书.......................................1目录........................................................2前言.........................................................4第一章流程确定和说明.......................................51.1加料方式的确定..................................................................................................51.2进料状况的确定..................................................................................................51.3冷凝方式的确定..................................................................................................51.4回流方式的确定..................................................................................................51.5加热方式的确定..................................................................................................61.6加热器的确定......................................................................................................6第二章精馏塔设计计算.......................................72.1操作条件与基础数据..........................................................................................72.1.1操作压力...........................................................................................................72.1.2气液平衡关系与平衡数据...............................................................................72.2精馏塔工艺计算..................................................................................................82.2.1物料衡算...........................................................................................................82.2.2热量衡算.........................................................................................................112.2.3理论塔板数计算.............................................................................................152.3精馏塔主要尺寸的设计计算............................................................................162.3.1精馏塔设计主要依据和条件.........................................................................162.3.2塔径设计计算.................................................................................................232.3.3填料层高度的设计计算.................................................................................25第三章附属设备及主要附件的选型计算........................28第2页沈阳化工大学化工原理课程设计3.1冷凝器................................................................................................................283.2加热器.........................................................................
