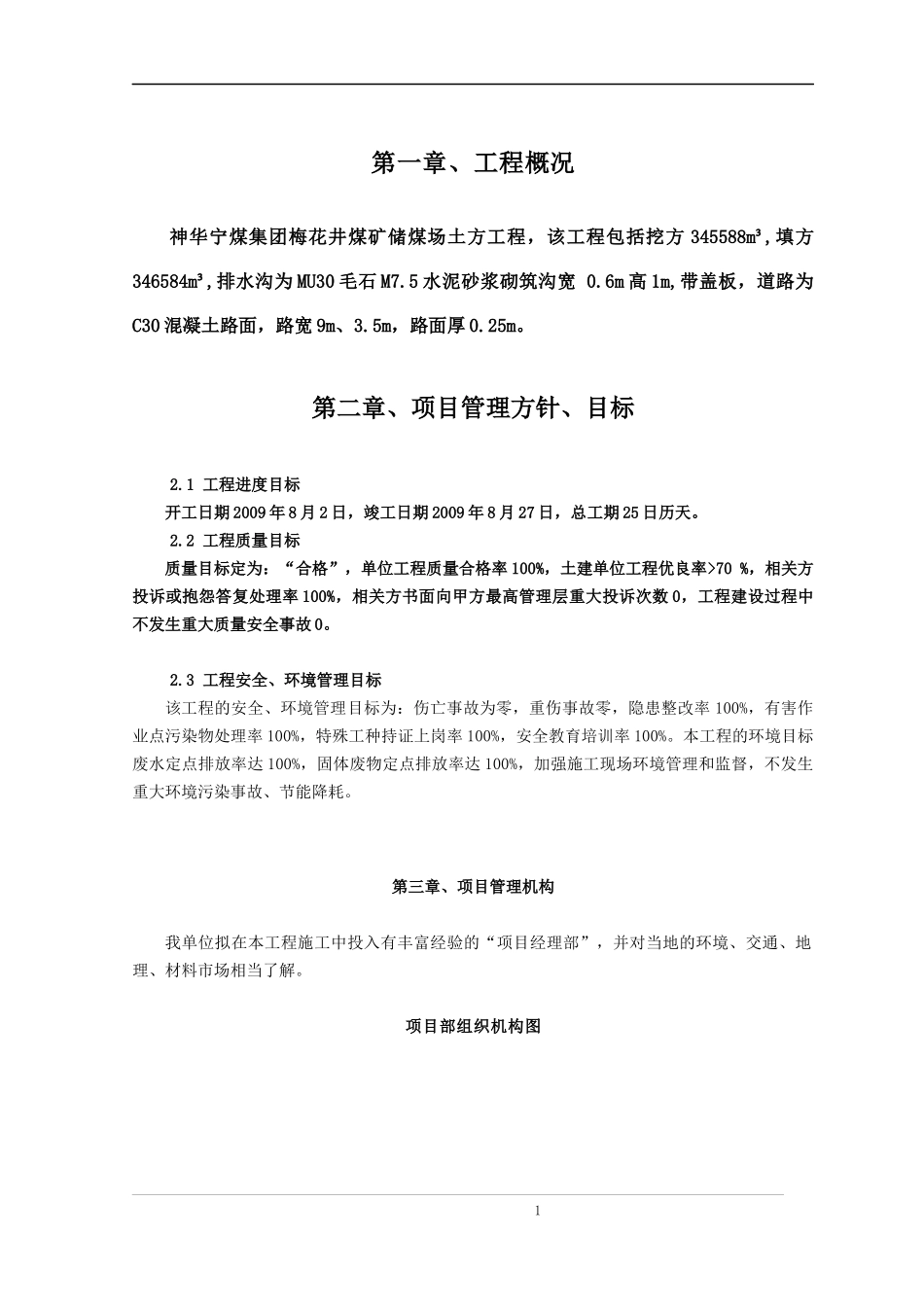

第一章、工程概况神华宁煤集团梅花井煤矿储煤场土方工程，该工程包括挖方345588m³,填方346584m³,排水沟为MU30毛石M7.5水泥砂浆砌筑沟宽0.6m高1m,带盖板，道路为C30混凝土路面，路宽9m、3.5m，路面厚0.25m。第二章、项目管理方针、目标2.1工程进度目标开工日期2009年8月2日，竣工日期2009年8月27日，总工期25日历天。2.2工程质量目标质量目标定为：“合格”，单位工程质量合格率100%，土建单位工程优良率>70%，相关方投诉或抱怨答复处理率100%，相关方书面向甲方最高管理层重大投诉次数0，工程建设过程中不发生重大质量安全事故0。2.3工程安全、环境管理目标该工程的安全、环境管理目标为：伤亡事故为零，重伤事故零，隐患整改率100%，有害作业点污染物处理率100%，特殊工种持证上岗率100%，安全教育培训率100%。本工程的环境目标废水定点排放率达100%，固体废物定点排放率达100%，加强施工现场环境管理和监督，不发生重大环境污染事故、节能降耗。第三章、项目管理机构我单位拟在本工程施工中投入有丰富经验的“项目经理部”，并对当地的环境、交通、地理、材料市场相当了解。项目部组织机构图1项目经理工程技术管理组综合施工作业队质量管理组安全管理组项目负责人工程师马再成项目经理工程师李博技术负责人助理工程师丁军土建技术员助理工程师彭万东施工员助理工程师王鹏安全员助理工程师马晓玲质检员工程师马再成资料员助理工程师南玉霞送样员李刚第四章、施工总体部署第一节、施工平面布置及临时设施4.1.施工平面布置4.1.1.现场总体施工机械设备布署砂浆设备该工程采用现场拌制砂浆铺砌片石施工。4.1.2.临电系统1、用电负荷计算本项工程供电制式为380V/220V，三相五线制TN-S系统供电，电源取自建设单位变电所，埋地0.5米敷设。4.1.3临时设施和公用工程计划24.1.3.1生产性暂设工程安排、分布、计划1、办公室、门卫搭设建设单位；工地代表，监理及施工单位办公室，采用彩板房，有会议室、办公室、卫生间。办公室平面尺寸：3300mm×6000mm*3间会议室：3300mm×6000mm*1间净高度：2.6m～2.8m大门门卫采用彩板房。2、厕所施工区设置一座厕所，采用彩板房。平面尺寸视具体位置确定。厕所池槽贴白色磁砖，水冲式，具体作法按照标准图集施工。3、加工场地，设置施工作业棚。水泥堆放采用封闭式彩板房。加工场地，砂，石堆放地面全部采用混凝土硬化地面。具体位置见临时设施和施工总平面布置图。4.1.3.2生活区安排生活区不在施工区内，生活区采用封闭式管理，地面除花池外全部硬化，吃、住、行为一体，派专人管理，并且满足相关文件的规定。1、宿舍采用单层彩板房，总共3间，单间尺寸：3300×6000，净高度为2.6～2.8米，每间计划住10人。可居住民工30人。居住区设置集中卫生间及洗漱间。2、食堂民工食堂采用MU10机制红砖，M5混合砂浆砌筑，磁砖地面，内墙抹灰且贴白色磁砖，暂按1间考虑，每间6000mm×9000mm。3、厕所厕所在宿舍区设置一座。全部采用彩板房、水冲式。第二节、总体施工方案4.2施工原则3先地下后地上。4.2.1资源配置计划投标人应编制拟投入的主要施工机械设备表和劳动力资源安排计划表。（1）拟投入的主要施工机械设备表机械设备名称规格型号单位数量备注挖掘机CAT-120台6砂浆搅拌机350台1农用车辆2铁锹台50铁铲台50（2）劳动力安排计划表序号工种施工阶段10月11月1瓦工30102普工50203机械工22合计8232第五章、主要工程施工工艺和方法第一节、工程测量5.1.1布网原则a先整体，后局部，高精度控制低精度b控制点要选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀。c本工程将设置10个控制点5.1.2.控制点引测根据建设单位给的基准点引测10个控制点，要求用混凝土浇注并以钢柱坐标记，并测定高程作为工程定位放线依据。4内控制基准点布设：根据工程实际情况，本工程采用外控制，用激光经纬仪竖向投测，基准点选在龙门桩处。5.1.3基础工程轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合表-2的规定。轴线控制网的指标表-2等级测角中误差(″)边长相对中误差二级±121/150005.1.4主体轴线控制采用经纬仪将龙门桩的轴线引至基坑内、与...
