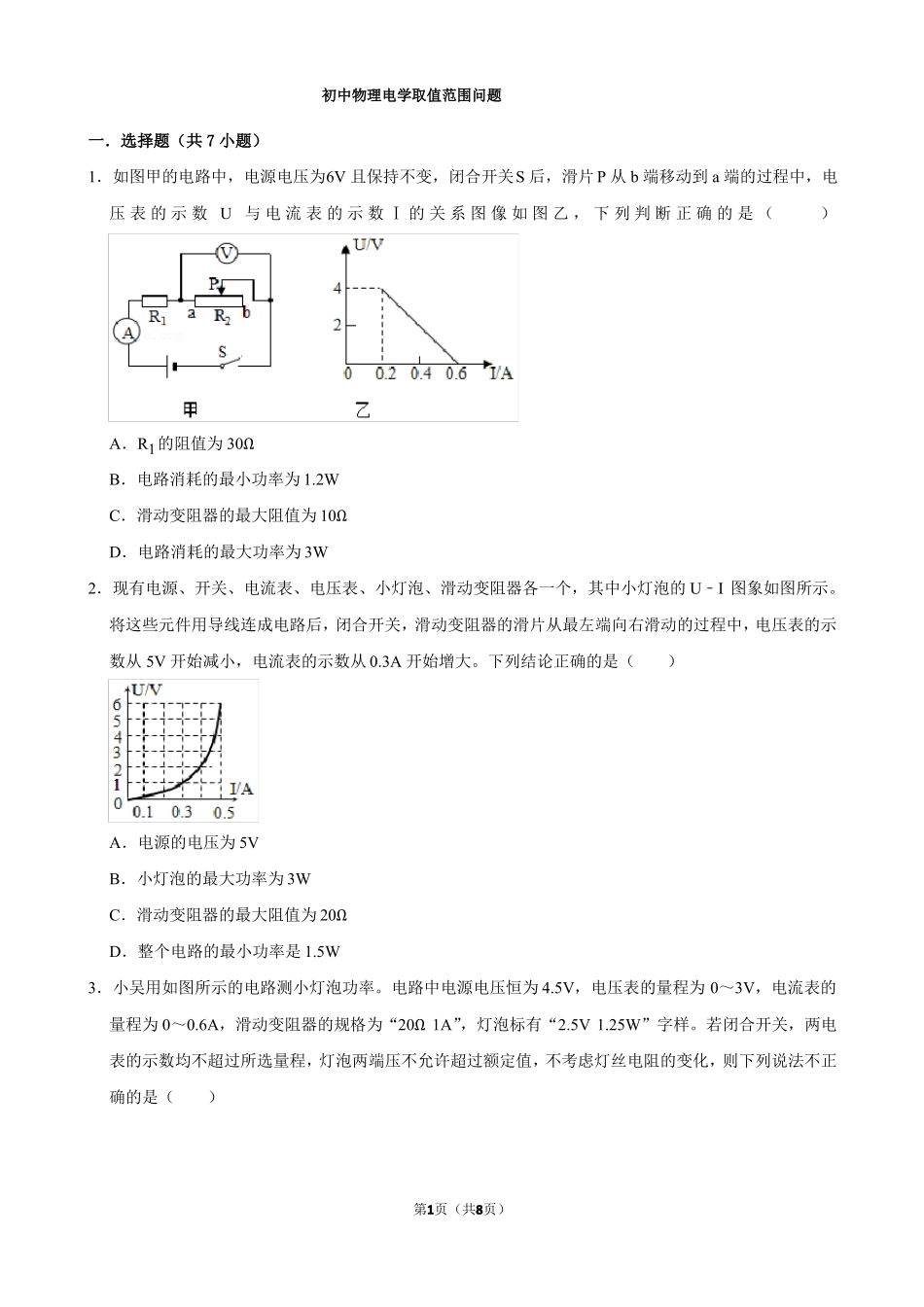

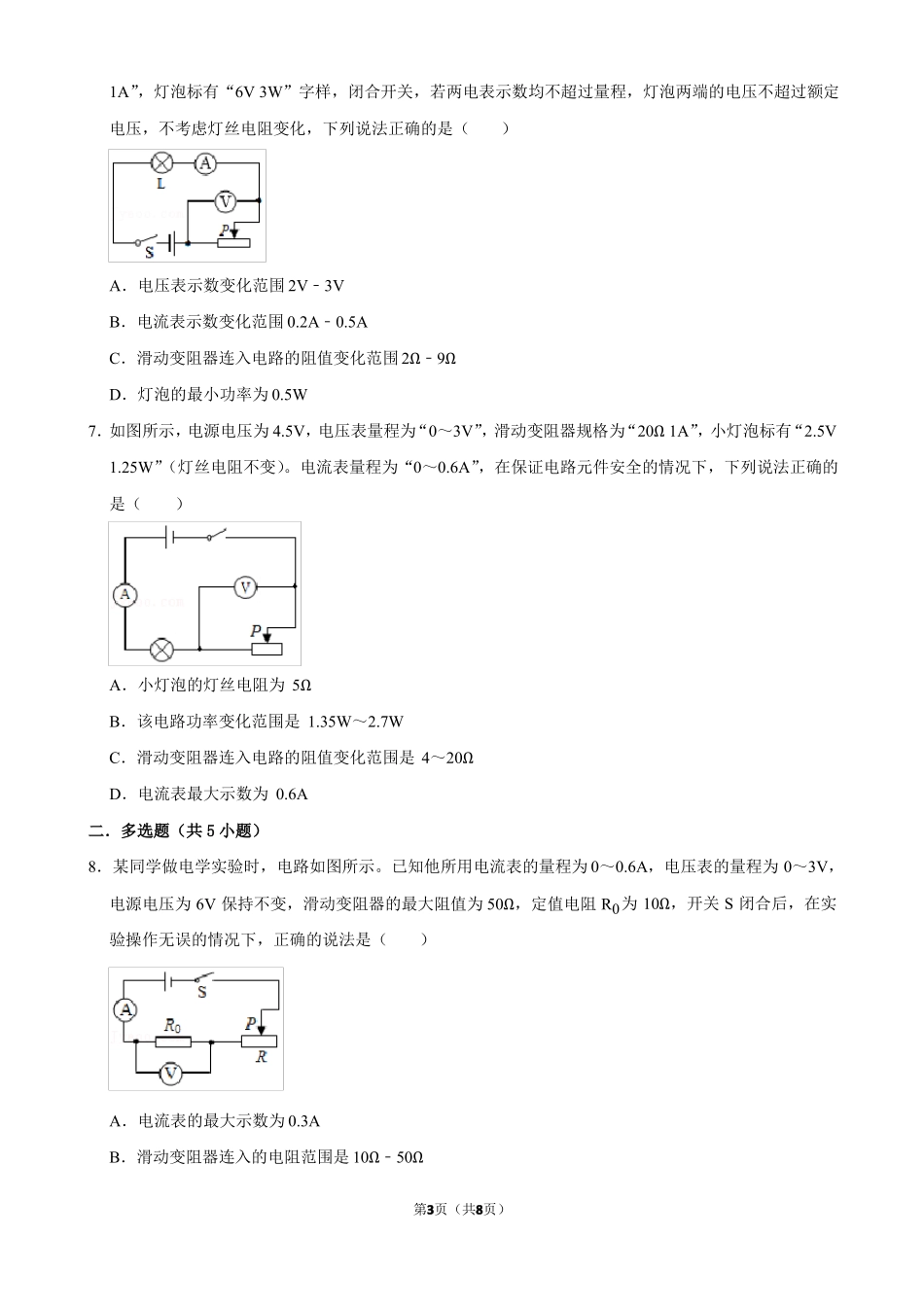

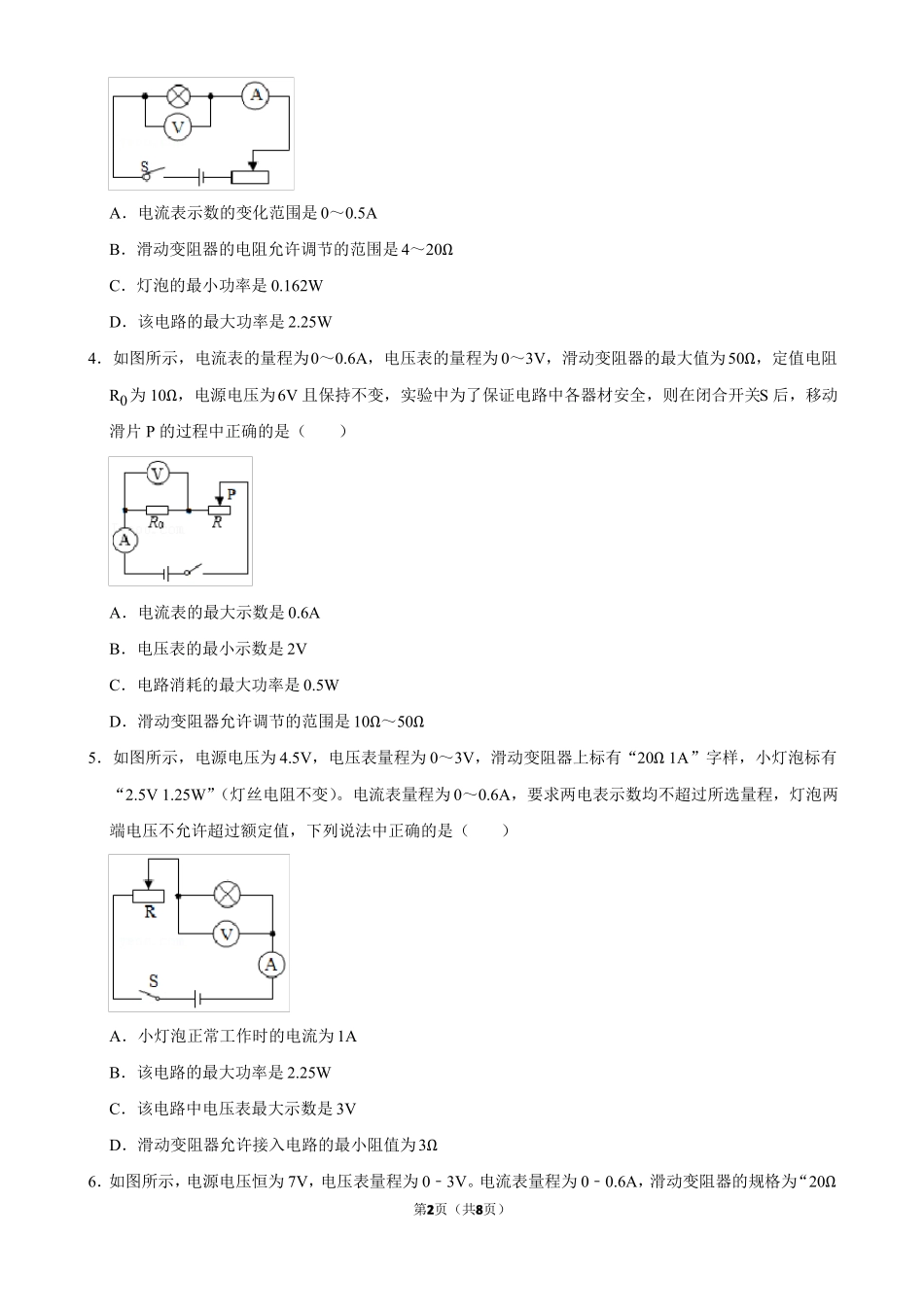

初中物理电学取值范围问题一．选择题（共7小题）1．如图甲的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表的示数U与电流表的示数Ⅰ的关系图像如图乙，下列判断正确的是（）A．R1的阻值为30ΩB．电路消耗的最小功率为1.2WC．滑动变阻器的最大阻值为10ΩD．电路消耗的最大功率为3W2．现有电源、开关、电流表、电压表、小灯泡、滑动变阻器各一个，其中小灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.5W3．小吴用如图所示的电路测小灯泡功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法不正确的是（）第1页（共8页）A．电流表示数的变化范围是0～0.5AB．滑动变阻器的电阻允许调节的范围是4～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W4．如图所示，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω，电源电压为6V且保持不变，实验中为了保证电路中各器材安全，则在闭合开关S后，移动滑片P的过程中正确的是（）A．电流表的最大示数是0.6AB．电压表的最小示数是2VC．电路消耗的最大功率是0.5WD．滑动变阻器允许调节的范围是10Ω～50Ω5．如图所示，电源电压为4.5V，电压表量程为0～3V，滑动变阻器上标有“20Ω1A”字样，小灯泡标有“2.5V1.25W”（灯丝电阻不变）。电流表量程为0～0.6A，要求两电表示数均不超过所选量程，灯泡两端电压不允许超过额定值，下列说法中正确的是（）A．小灯泡正常工作时的电流为1AB．该电路的最大功率是2.25WC．该电路中电压表最大示数是3VD．滑动变阻器允许接入电路的最小阻值为3Ω6．如图所示，电源电压恒为7V，电压表量程为0﹣3V。电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω第2页（共8页）1A”，灯泡标有“6V3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（）A．电压表示数变化范围2V﹣3VB．电流表示数变化范围0.2A﹣0.5AC．滑动变阻器连入电路的阻值变化范围2Ω﹣9ΩD．灯泡的最小功率为0.5W7．如图所示，电源电压为4.5V，电压表量程为“0～3V”，滑动变阻器规格为“20Ω1A”，小灯泡标有“2.5V1.25W”（灯丝电阻不变）。电流表量程为“0～0.6A”，在保证电路元件安全的情况下，下列说法正确的是（）A．小灯泡的灯丝电阻为5ΩB．该电路功率变化范围是1.35W～2.7WC．滑动变阻器连入电路的阻值变化范围是4～20ΩD．电流表最大示数为0.6A二．多选题（共5小题）8．某同学做电学实验时，电路如图所示。已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，正确的说法是（）A．电流表的最大示数为0.3AB．滑动变阻器连入的电阻范围是10Ω﹣50Ω第3页（共8页）C．电压表的最小示数为1VD．电阻R0消耗的最大功率为0.9W9．在如图甲所示的电路中，灯L额定电压为6V，小灯泡电阻随电流的变化曲线如图乙所示，当S1、S2同时闭合时，灯L正常发光，电流表示数为1.5A；当S1、S2都断开时，电流表示数为0.25A。则下列说法正确的是（）A．电源电压为6VB．灯泡L的额定功率为4.5WC．电阻R2的阻值为22ΩD．此电路所能消耗的最大功率为10.5W10．如图所示，电源电压恒为18V，滑动变阻器的规格为“30Ω1A”，灯泡L标有，“10V5W”，字样（灯丝的电阻不变），在移动滑片P的过程中，要求保证各个元件安全，且电表不超过其量程，则下列判断中正确的是（）A．电流表的最大示数为0.6AB．电压表的最大示数为10.8VC．电路消耗的最大功率为10.8WD．滑...
