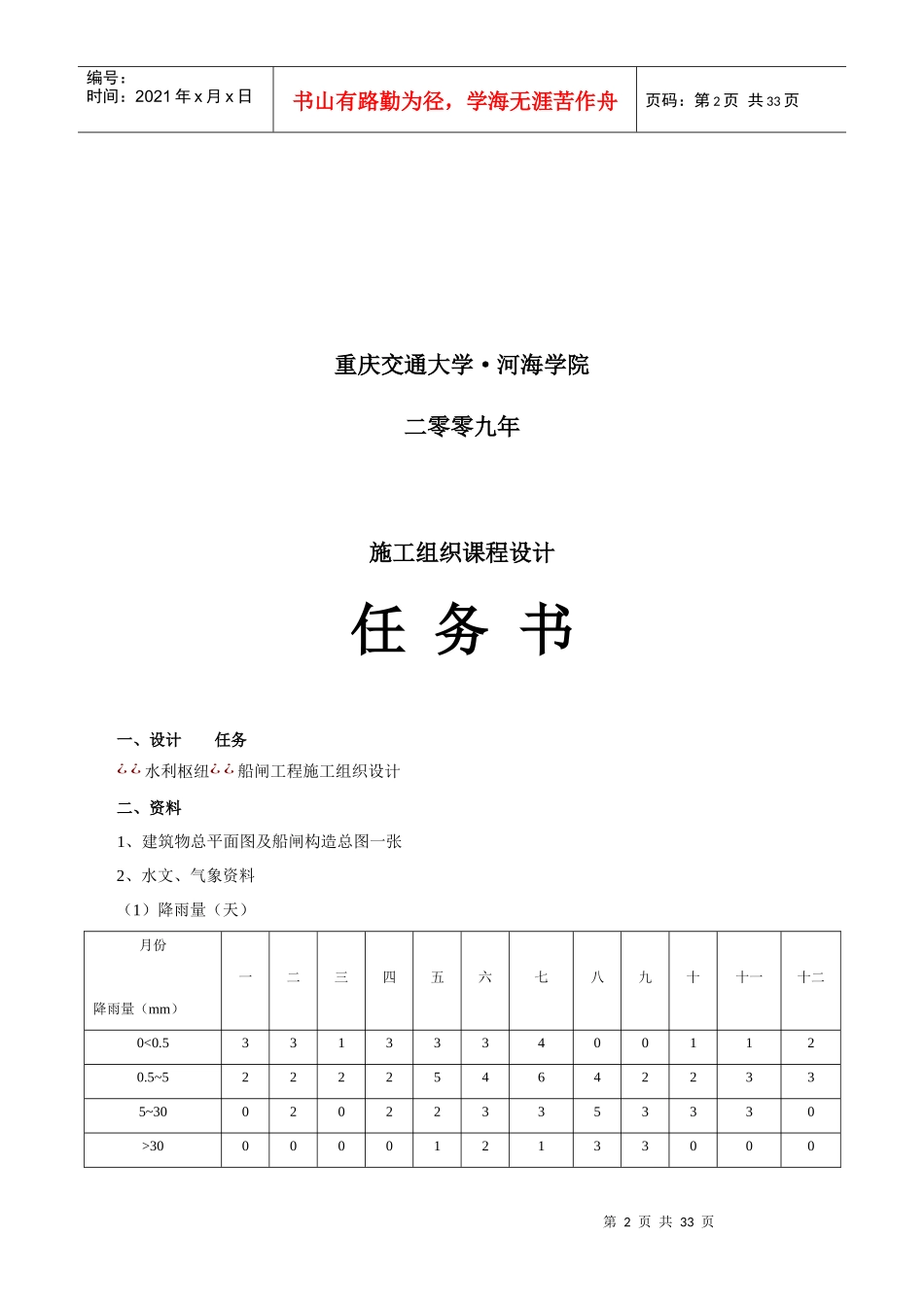

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页运工程施工组织课程设计第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页重庆交通大学·河海学院二零零九年施工组织课程设计任务书一、设计任务¿¿水利枢纽¿¿船闸工程施工组织设计二、资料1、建筑物总平面图及船闸构造总图一张2、水文、气象资料（1）降雨量（天）月份降雨量（mm）一二三四五六七八九十十一十二0<0.53313334001120.5~52222546422335~30020223353330>30000012133000第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页总计5737111214128675日最大降雨量3.28.74.620.835.070.0109.857.238.313.813.215.5（2）气温月份一二三四五六七八九十十一十二最高温度0C12.421.329.630.732.439.235.738.335.725.826.812.5最低温度0C-10.7-9.2-5.1-0.67.312.818.220.99.63.8-3.22-7.6平均温度0C-1.01.44.712.818.923.724.831.221.213.28.0-2.3（3）历年最高水位：20.00M3、水文地质资料：（1）地下水位：一般在地面以下0.7M左右（2）地质剖面及土壤性质如图∇19.7Mr＝2.08kg/cm2砾质粗砂ϕ＝12.00∇17.7Mk＝10.00m/dr＝1.94kg/cm2砂壤土ϕ＝20.20∇10.2Mk＝1.00m/dr＝2.04kg/cm2粉砂质粘土ϕ＝21.00∇2.0Mk＝0.10m/d粉土质砂壤（视为不透水层）4、施工条件（1）建筑条件水泥、钢材：由南面经过公路运来；石料、木材：由上游经过水路运来；第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页砂、其它：由公路或水路运来。（钢筋混凝土的含钢率为每立方米18公斤钢筋）（2）劳动力供应一般技工及基地常用工种均可保证，大量民工应在农闲季节方可保证。（3）水电供应要求工地自备发电设备，水可由当地运河取用。（4）工程机械设备负责施工的工程队可供应土方、起重及运输机械的品种如下：（1）正向铲挖土机；（2）反向铲挖土机（3）推土机；（4）索式挖土机；（5）混凝土搅拌机；（6）自卸汽车；（7）T－45，T－46型皮带输送机；（8）履带式起重机；（9）塔式起重机；（10）离心水泵；（11）3T重夯锤；（12）平碾；（13）斗车、双轮车、架子车及石碾等；（14）升高塔（用万能杆件拼装而成）；（15）另外，可根据需要选用常用的一些工程设备。（船闸闸门为人字闸门，每扇重30T，共四扇）三、设计内容1、施工条件分析2、拟定施工程序，安排轮廓进度；3、施工方法选择（1）基础开挖及排水；第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页（2）混凝土及钢筋混凝土工程；（3）安装工程及其它。4、劳动力、材料、机械设备及工程量一览表5、编制施工进度计划表及劳动力平衡表6、施工总体布置7、工程预算四、设计成果1、说明书一份，25～30页2、土方开挖，混凝土运输，浇筑工艺图各一份3、施工总平面布置图一份（在底图上进行）五、参考书1、水运工程施工技术（港口及航道工程专业用）刘家豪主编2、水运水利工程施工华水、重庆交通学院合编3、土木工程项目管理与施工组织设计严微主编4、建筑工程施工手册建筑工程施工手册编写组5、建筑机械使用手册6、水运工程预算手册7、内河定额附录：机械设备性能及定额资料一、可能供应的设备性能表1、常用正铲挖掘机技术性能与规格项目机型W-501W-1001铲斗容量/m30.51.0铲臂倾斜角度/（0）450600450600地面以下的挖掘深度/m1.51.12.01.5地面上最大挖掘半径/m4.74.356.45.7地面上最小挖掘半径/m2.52.83.33.6最大挖掘半径/m7.87.29.89.0最大挖掘高度/m6.57.98.09.0最大卸土半径/m7.16.58.78.0最大卸土半径时的卸土高度/m2.73.03.33.7第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页最大卸土高度/m4.55.65.56.8最大卸土高度时的卸土半径/m6.55.48.07.0铲臂伸出高度/m5.96.8铲臂伸出半径/m5.54.2对地面的平均压力/MPa0.0620.0927机重/t20.542.22、常用反铲挖掘机技术性能与规格项目机型W-501W-1001铲斗容量/m30.51.2...
