提高混凝土柱外观质量合格率VIP免费

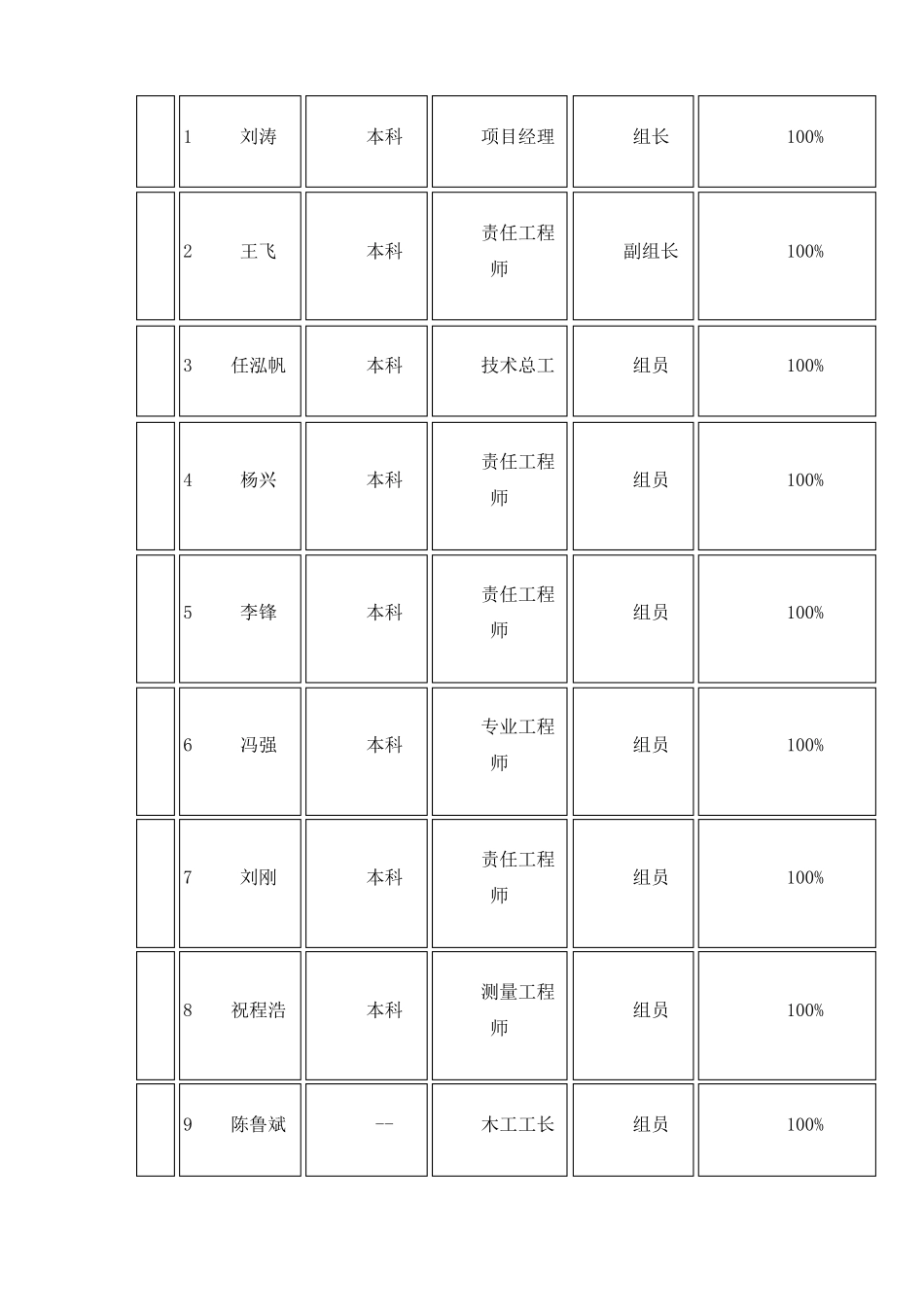

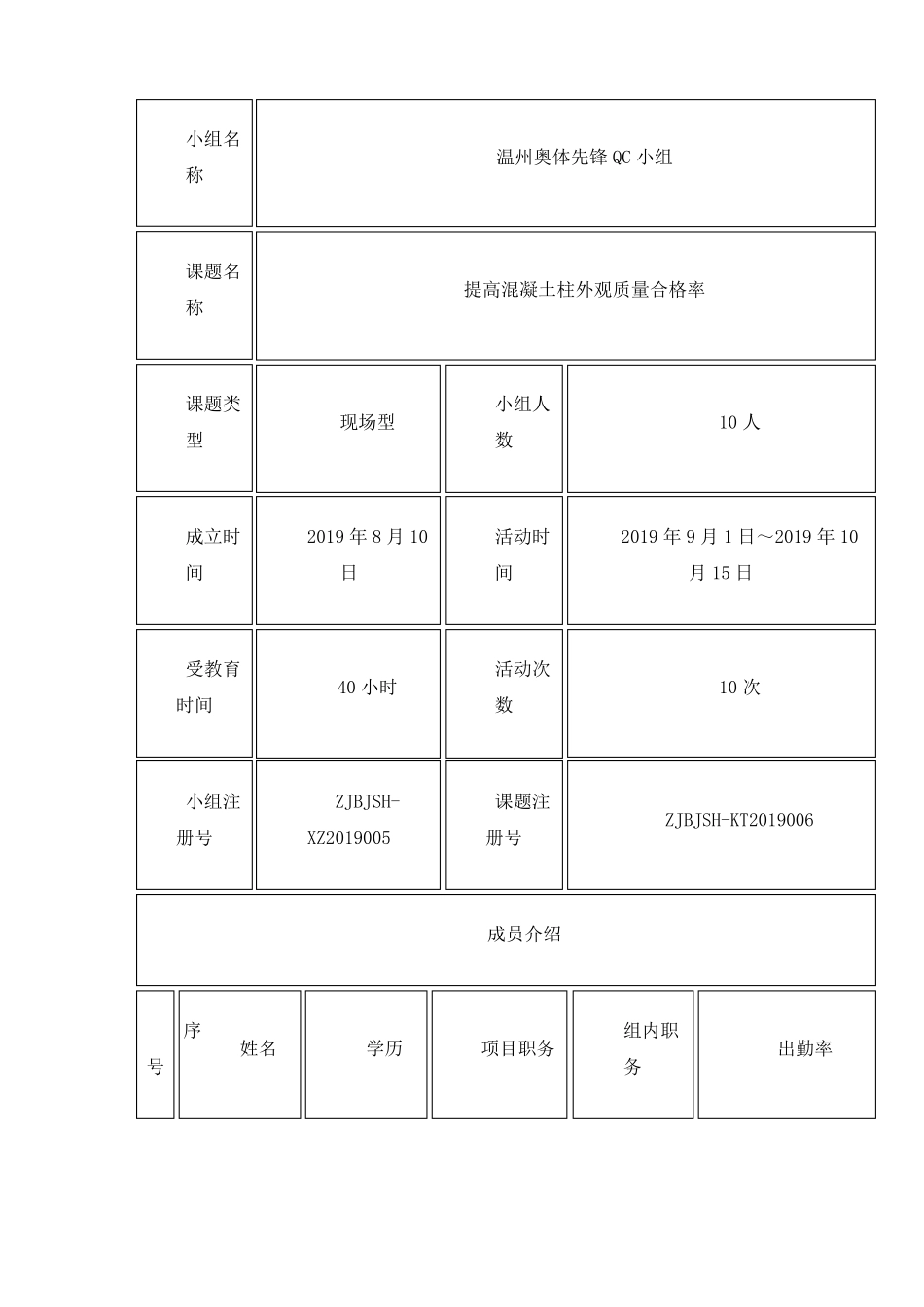

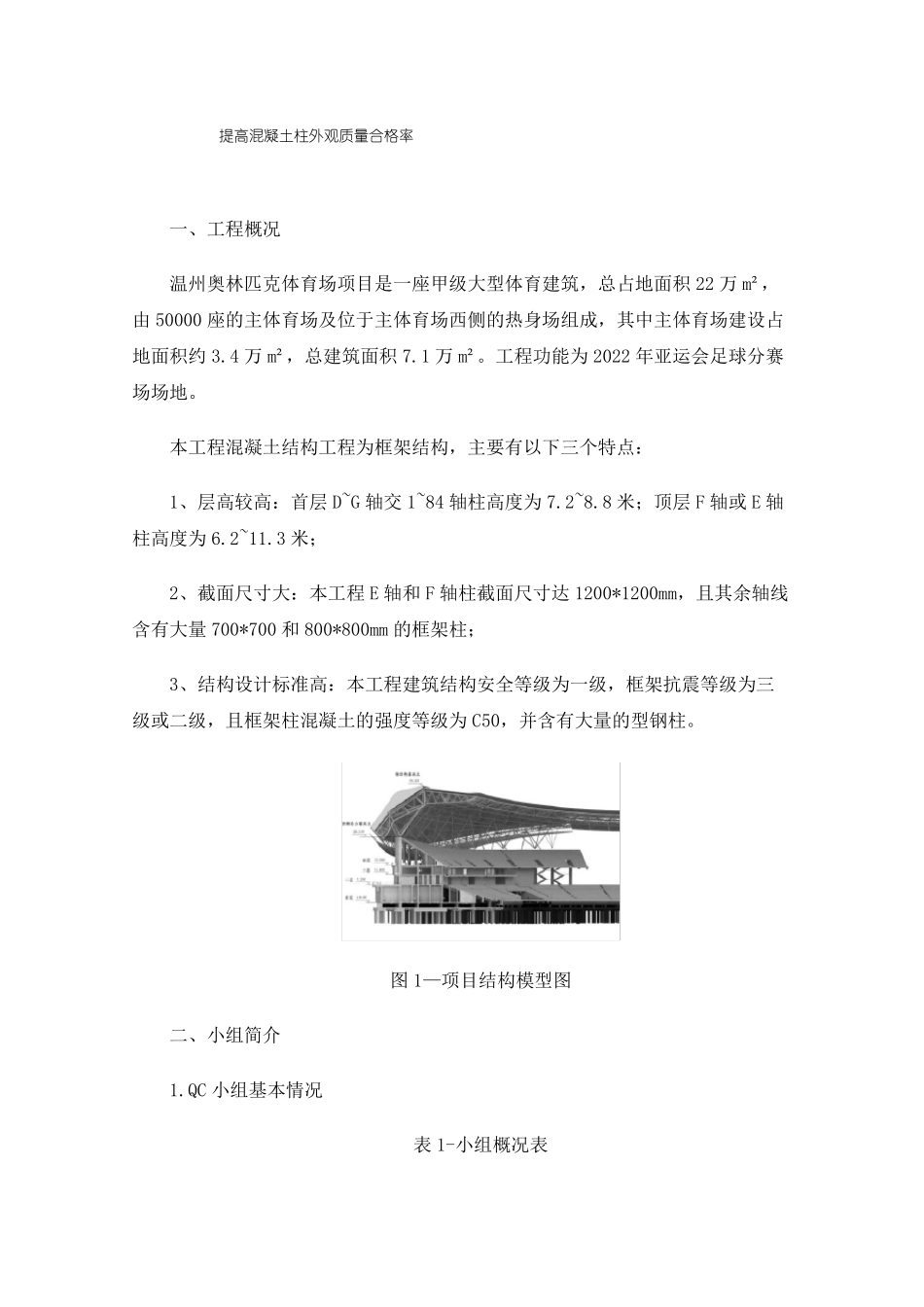

提高混凝土柱外观质量合格率一、工程概况温州奥林匹克体育场项目是一座甲级大型体育建筑，总占地面积22万m²，由50000座的主体育场及位于主体育场西侧的热身场组成，其中主体育场建设占地面积约3.4万m²，总建筑面积7.1万m²。工程功能为2022年亚运会足球分赛场场地。本工程混凝土结构工程为框架结构，主要有以下三个特点：1、层高较高：首层D~G轴交1~84轴柱高度为7.2~8.8米；顶层F轴或E轴柱高度为6.2~11.3米；2、截面尺寸大：本工程E轴和F轴柱截面尺寸达1200*1200mm，且其余轴线含有大量700*700和800*800mm的框架柱；3、结构设计标准高：本工程建筑结构安全等级为一级，框架抗震等级为三级或二级，且框架柱混凝土的强度等级为C50，并含有大量的型钢柱。图1—项目结构模型图二、小组简介1.QC小组基本情况表1-小组概况表小组名称温州奥体先锋QC小组课题名称提高混凝土柱外观质量合格率课题类型现场型小组人数10人成立时间2019年8月10日活动时间2019年9月1日～2019年10月15日受教育时间40小时活动次数10次小组注册号ZJBJSH-XZ2019005课题注册号ZJBJSH-KT2019006成员介绍序号姓名学历项目职务组内职务出勤率1刘涛本科项目经理组长100%2王飞本科责任工程师副组长100%3任泓帆本科技术总工组员100%4杨兴本科责任工程师组员100%5李锋本科责任工程师组员100%6冯强本科专业工程师组员100%7刘刚本科责任工程师组员100%8祝程浩本科测量工程师组员100%9陈鲁斌--木工工长组员100%10庞佳--泥工工长组员100%2.小组活动计划表表2—小组活动计划表三、选择课题选题理由创优要求高现状需求本工程是温州市首座甲级大型体育建筑，政府关注度较高。合同要求必须达到浙江省“钱江杯”，并争创“鲁班奖”国家优质工程。本工程温州市今后举办国际、国内大型赛事的重要载体，业主要求混凝土柱拆模后达到清水混凝土效果。业主要求高现场调查发现首次拆模的20根柱子，共出现15处一般质量缺陷，混凝土柱外观成型质量效果不能满足甲方要求和创优要求。四、现状调查小组通过讨论确定活动课题后，在小组组长的带领下，对1-3区块拆模后的混凝土柱外观成型质量进行调查分析，并分类统计出现的质量缺陷，共计检查40根柱子，240个点，合格率为78.3%，调查数据汇总详见表3。表3—高大混凝土柱外观成型质量缺陷调查统计表序号问题描述检查总数/个不合格数/个合格率/%1柱子箍筋外露402952柱子根部蜂窝401757.53柱子混凝土鼓胀40392.54柱子棱角不清晰、顺直402537.55模板接缝错台40392.56其他40295合计2405278.3%根据调查统计表，小组对影响混凝土柱外观成型质量的缺陷进行归纳整理，形成频率统计表，如表4：表4—高大混凝土柱外观成型质量缺陷频率统计表序号问题描述频数（个）频率（%）累计频率（%）1柱子棱角不清晰、顺直2548.148.12柱子根部蜂窝1732.780.83模板接缝错台35.886.64柱子混凝土鼓胀35.892.45柱子箍筋外露23.896.26其他23.8100.0合计52100.0100.0根据质量缺陷频率统计表绘制排列图，如图3：图3-高大混凝土柱外观成型质量缺陷排列图结论：由以上两个调查表及排列图可知，“柱子棱角不清晰、顺直”、“柱子根部蜂窝”累计频率达到80.8%，确定为影响混凝土柱外观质量缺陷的主要症结。五、设定目标1、根据“现状调查”中的调查结果分析可知，若将影响高大混凝土柱外观质量缺陷的主要因素解决90%，则高大混凝土柱外观质量缺陷合格率就能提升为：{(240-52)+（52-10）*90%}/240=94.1%。2、公司领导对本工程非常重视，选派优秀的劳务队伍和采购优质的黑色覆膜板进行施工，而且本工程的模板基本为一次性使用，流转次数不超过1次。3、本QC小组已多次开展QC小组活动，小组成员在采用科学的质量控制方法上有较为丰富的经验，且取得过显著成果。因此，QC小组讨论后确定将本次活动目标定为：提高混凝土柱外观质量合格率达94%，如图4：图4-目标设定柱状图六、原因分析针对现状调查发现的问题的主要症结，小组召开原因分析讨论会，运用“头脑风暴法”等方法，从“人、机、料、法、环、测”六个方面分析主要症结形成的原因，并绘制关联图。如图5：图5-高大混凝土柱外观质量缺陷原因分析关联图七、要因确认通过关联图共找出9个...
