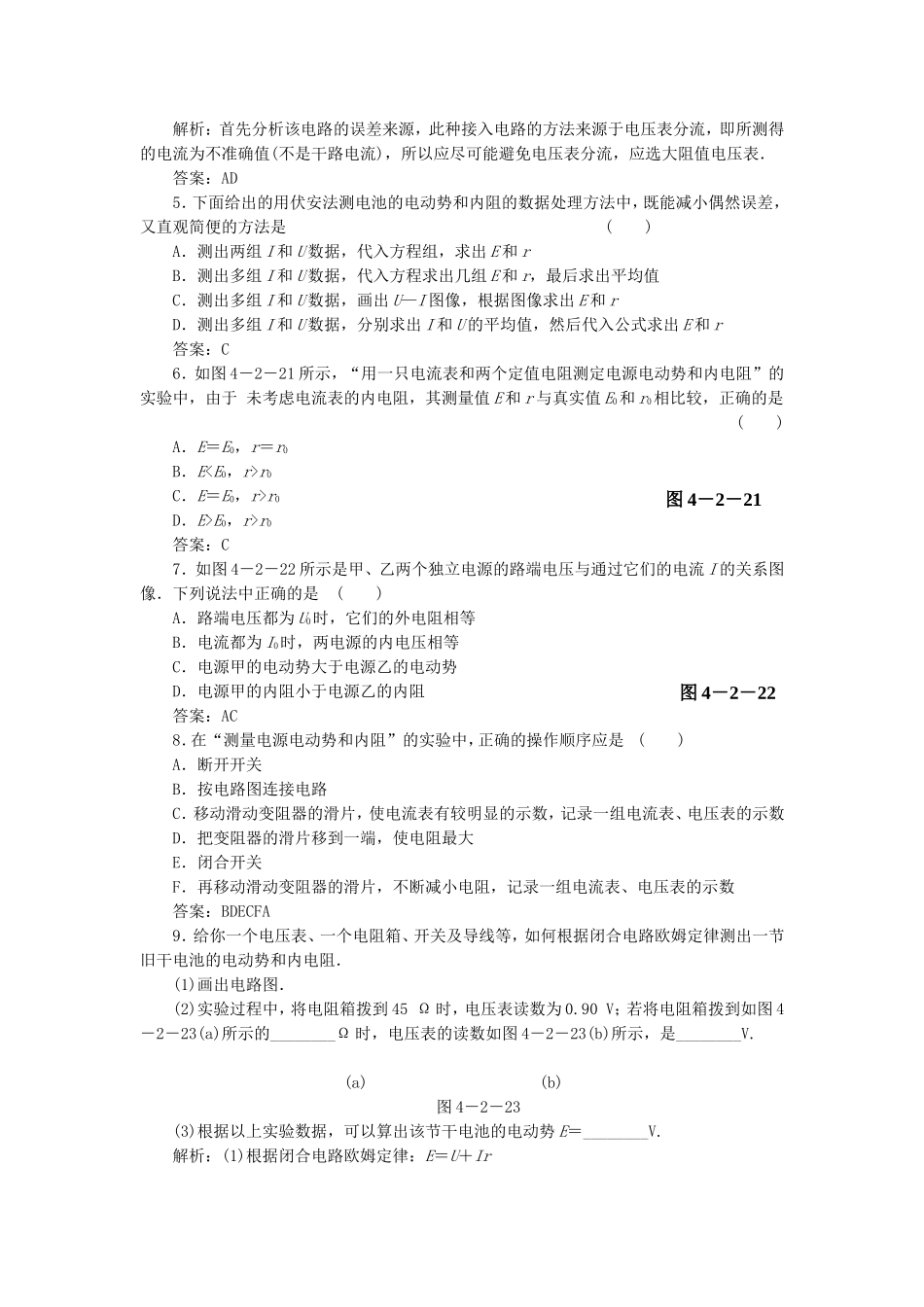

第2课时测量电源的电动势和内阻1.在用伏安法测电源的电动势和内电阻的实验中，下列注意事项中错误的是()A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑键时，不能使滑动变阻器短路造成电流表过载D．根据实验记录的数据作UI图像时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧解析：为减小测量误差，A正确；为减小偶然误差，D正确；为安全的需要，C正确．电压表内阻应选阻值大的，对电流表内阻没有特别要求，B错误．答案：B2．在测定电池的电动势和内阻实验的实物连接图中(如图4－2－18)，电流表和电压表的正接线柱都尚未连接，为了做这个实验，应该把()图4－2－18A．电流表正接线柱与c点相连B．电流表正接线柱与b点相连C．电压表的正接线柱与a点相连D．电压表的正接线柱与c点相连答案：AC3．如图4－2－19所示，已知R1＝R2＝R3＝1Ω.当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于()A．1VB．1.2VC．2VD．4V解析：开关闭合时，R总＝r＋R1＋＝r＋1.5将I＝＝1A代入公式得E＝r＋1.5①开关断开时，R总′＝r＋R1＋R3＝r＋2将I′＝＝0.8A代入公式得E＝0.8r＋1.6.②解之得E＝2V，r＝0.5Ω答案：C4．在用图4－2－20所示的电路测量电池电动势和内阻的实验中，若有两只电压表V1和V2量程相同，内阻RV1>RV2；两只电流表A1、A2量程相同，内阻RA1>RA2，在该实验中，为了使E、r的测量精确些，选择的电表可以是()A．V1和A2B．V2和A2C．V2和A1D．V1和A1图4－2－19图4－2－20解析：首先分析该电路的误差来源，此种接入电路的方法来源于电压表分流，即所测得的电流为不准确值(不是干路电流)，所以应尽可能避免电压表分流，应选大阻值电压表．答案：AD5．下面给出的用伏安法测电池的电动势和内阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是()A．测出两组I和U数据，代入方程组，求出E和rB．测出多组I和U数据，代入方程求出几组E和r，最后求出平均值C．测出多组I和U数据，画出U—I图像，根据图像求出E和rD．测出多组I和U数据，分别求出I和U的平均值，然后代入公式求出E和r答案：C6．如图4－2－21所示，“用一只电流表和两个定值电阻测定电源电动势和内电阻”的实验中，由于未考虑电流表的内电阻，其测量值E和r与真实值E0和r0相比较，正确的是()A．E＝E0，r＝r0B．Er0C．E＝E0，r>r0D．E>E0，r>r0答案：C7．如图4－2－22所示是甲、乙两个独立电源的路端电压与通过它们的电流I的关系图像．下列说法中正确的是()A．路端电压都为U0时，它们的外电阻相等B．电流都为I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻答案：AC8．在“测量电源电动势和内阻”的实验中，正确的操作顺序应是()A．断开开关B．按电路图连接电路C．移动滑动变阻器的滑片，使电流表有较明显的示数，记录一组电流表、电压表的示数D．把变阻器的滑片移到一端，使电阻最大E．闭合开关F．再移动滑动变阻器的滑片，不断减小电阻，记录一组电流表、电压表的示数答案：BDECFA9．给你一个电压表、一个电阻箱、开关及导线等，如何根据闭合电路欧姆定律测出一节旧干电池的电动势和内电阻．(1)画出电路图．(2)实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到如图4－2－23(a)所示的________Ω时，电压表的读数如图4－2－23(b)所示，是________V.(a)(b)图4－2－23(3)根据以上实验数据，可以算出该节干电池的电动势E＝________V.解析：(1)根据闭合电路欧姆定律：E＝U＋Ir图4－2－21图4－2－22当外电路是纯电阻电路时，上式也可写成：E＝U＋r，由此可见，如果没有电流表，不能直接测得总电流I，也可利用部分电路的欧姆定律，由计算得到外电路的总电流I.当然此时必须使外电路的电阻R可变，而且阻值可直接读出，所以必须用电阻箱代替滑动变阻器．因此如果给出电压表、电阻箱、开关和导线，也能测出一节干电池的电动势和内电阻，其实验电路图如下图所示．(2)电阻箱的使用：电阻值的大小是把面板上指示的所有电阻值相...
