人工挖孔灌注桩施工方案VIP免费

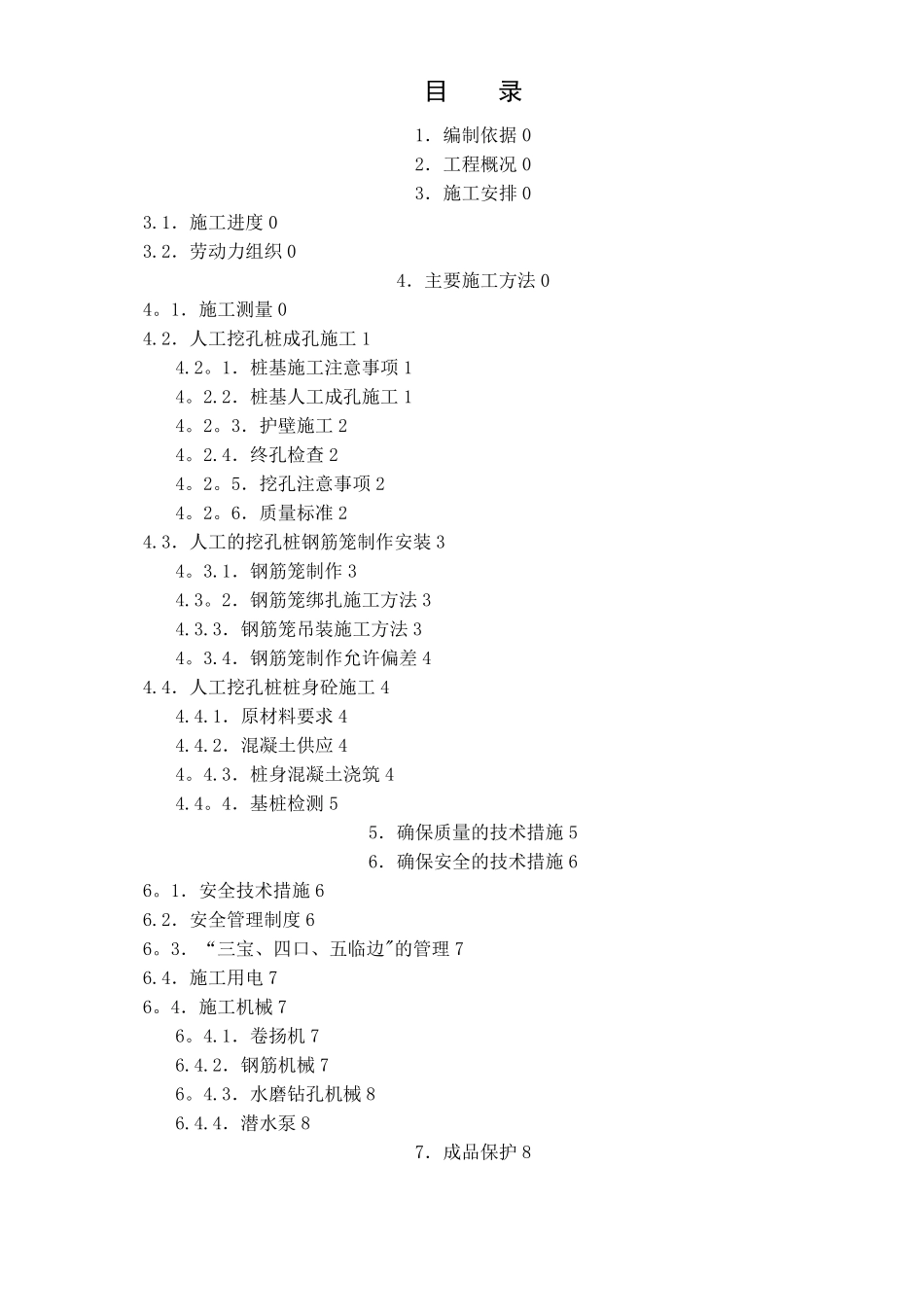

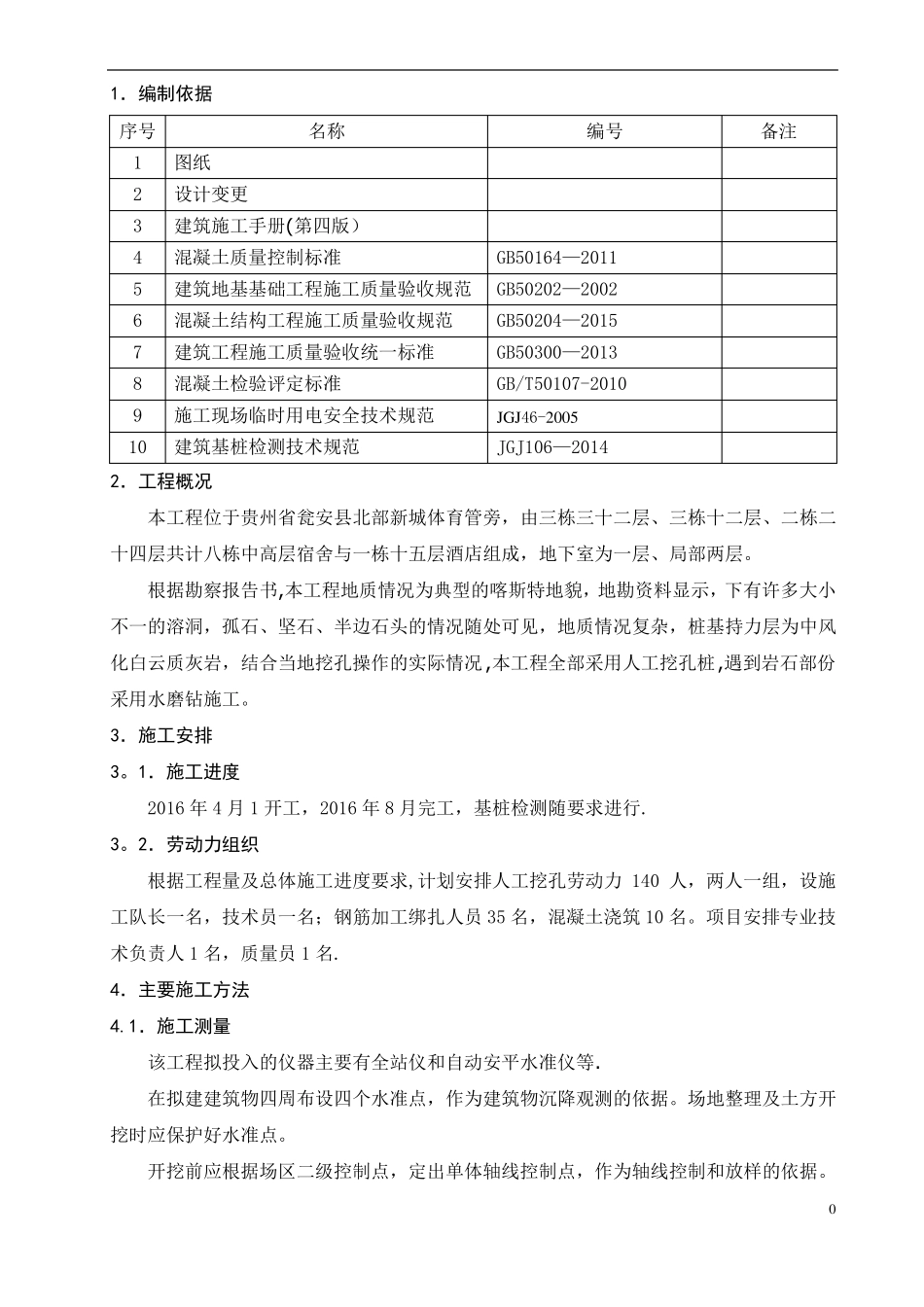

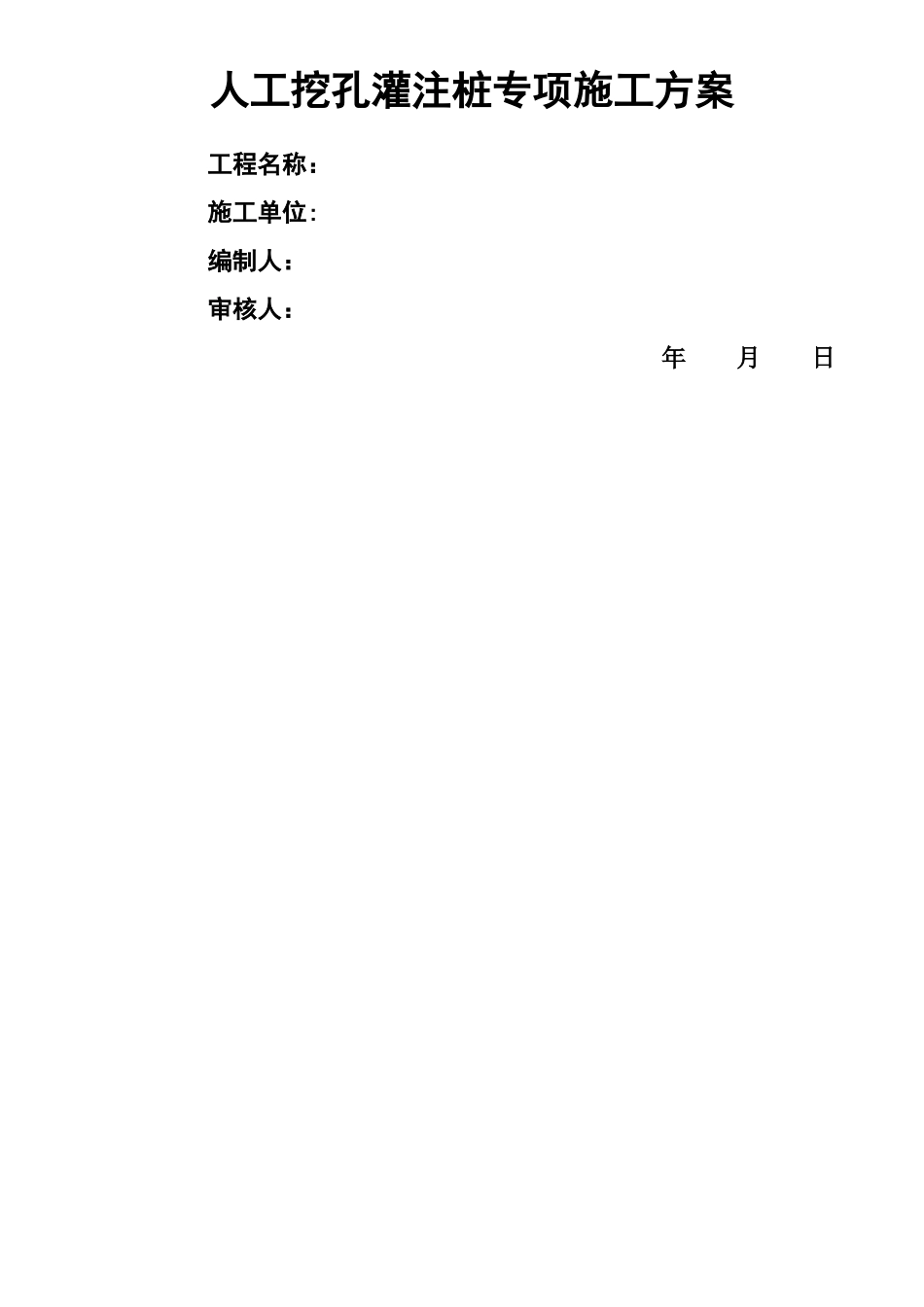

人工挖孔灌注桩专项施工方案工程名称：施工单位:编制人：审核人：年月日目录1．编制依据02．工程概况03．施工安排03.1．施工进度03.2．劳动力组织04．主要施工方法04。1．施工测量04.2．人工挖孔桩成孔施工14.2。1．桩基施工注意事项14。2.2．桩基人工成孔施工14。2。3．护壁施工24。2.4．终孔检查24。2。5．挖孔注意事项24。2。6．质量标准24.3．人工的挖孔桩钢筋笼制作安装34。3.1．钢筋笼制作34.3。2．钢筋笼绑扎施工方法34.3.3．钢筋笼吊装施工方法34。3.4．钢筋笼制作允许偏差44.4．人工挖孔桩桩身砼施工44.4.1．原材料要求44.4.2．混凝土供应44。4.3．桩身混凝土浇筑44.4。4．基桩检测55．确保质量的技术措施56．确保安全的技术措施66。1．安全技术措施66.2．安全管理制度66。3．“三宝、四口、五临边"的管理76.4．施工用电76。4．施工机械76。4.1．卷扬机76.4.2．钢筋机械76。4.3．水磨钻孔机械86.4.4．潜水泵87．成品保护81．编制依据序号123456789图纸设计变更建筑施工手册(第四版）混凝土质量控制标准混凝土结构工程施工质量验收规范建筑工程施工质量验收统一标准混凝土检验评定标准施工现场临时用电安全技术规范名称编号备注GB50164—2011GB50204—2015GB50300—2013GB/T50107-2010JGJ46-2005建筑地基基础工程施工质量验收规范GB50202—200210建筑基桩检测技术规范2．工程概况JGJ106—2014本工程位于贵州省瓮安县北部新城体育管旁，由三栋三十二层、三栋十二层、二栋二十四层共计八栋中高层宿舍与一栋十五层酒店组成，地下室为一层、局部两层。根据勘察报告书,本工程地质情况为典型的喀斯特地貌，地勘资料显示，下有许多大小不一的溶洞，孤石、坚石、半边石头的情况随处可见，地质情况复杂，桩基持力层为中风化白云质灰岩，结合当地挖孔操作的实际情况,本工程全部采用人工挖孔桩,遇到岩石部份采用水磨钻施工。3．施工安排3。1．施工进度2016年4月1开工，2016年8月完工，基桩检测随要求进行.3。2．劳动力组织根据工程量及总体施工进度要求,计划安排人工挖孔劳动力140人，两人一组，设施工队长一名，技术员一名；钢筋加工绑扎人员35名，混凝土浇筑10名。项目安排专业技术负责人1名，质量员1名.4．主要施工方法4.1．施工测量该工程拟投入的仪器主要有全站仪和自动安平水准仪等.在拟建建筑物四周布设四个水准点，作为建筑物沉降观测的依据。场地整理及土方开挖时应保护好水准点。开挖前应根据场区二级控制点，定出单体轴线控制点，作为轴线控制和放样的依据。0用全站仪测出各控制线及轴线，用钢卷尺丈量各桩心位置，为了便于轴线、桩中心和垂直度复核，第一模施工时混凝土护壁应高出自然地面200mm。（详后护壁设计图）护壁第一节后，将各轴线及控制标高引至护壁上口并用红油漆做上标记,便于桩标高及中心的控制.4.2．人工挖孔桩成孔施工4。2.1．桩基施工注意事项每天施工前,应安排下井人员对已做护壁进行检查，在无异常样情况下，才能进下模成孔的开挖。4。2。2．桩基人工成孔施工1．施工流程基础土方开挖（场地平整）→放线→砖砌井圈→土方开挖（或抽水）→清孔壁、校核垂直度和桩径→混凝土护壁→下挖。2．成孔施工方法①．由于本基础桩的间距较密，桩成型后多于的土方很不好运出，所以基础进行土方场地平整时约挖至桩的承台下口,挖孔桩挖出的土方尽可能的减少外运,就近填在基础中。井口需要做井圈挡水、挡土，挖出的土石方人工运离孔口安全的距离。井圈在第一节护壁上的高度为900mm,墙厚为240mm。挖孔桩土方部份采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的孤石时,可用风镐或人工凿除施工，如果遇到坚石风镐或人工都不能凿动的情况，就采用水磨钻施工。原因是根据当地的地质情况与地堪资料，基础下溶洞较多,地质情况复杂岩石坚硬而且不完整，通过机械试钻来看，容易偏孔、孔底清不干净、桩扩大头不易成型、对桩底振动大、施工速度慢、桩身质量不能保证。而采用水磨钻施工,成孔后可以直接观察到孔底的情况,桩身质量可靠性高，多台机械水钻同时施工，可以保证施工进度,而且能保证桩扩大头的成型，不会扰动孔底岩层。成孔垂直运土，用人工进行垂直运土；轴线经复...
