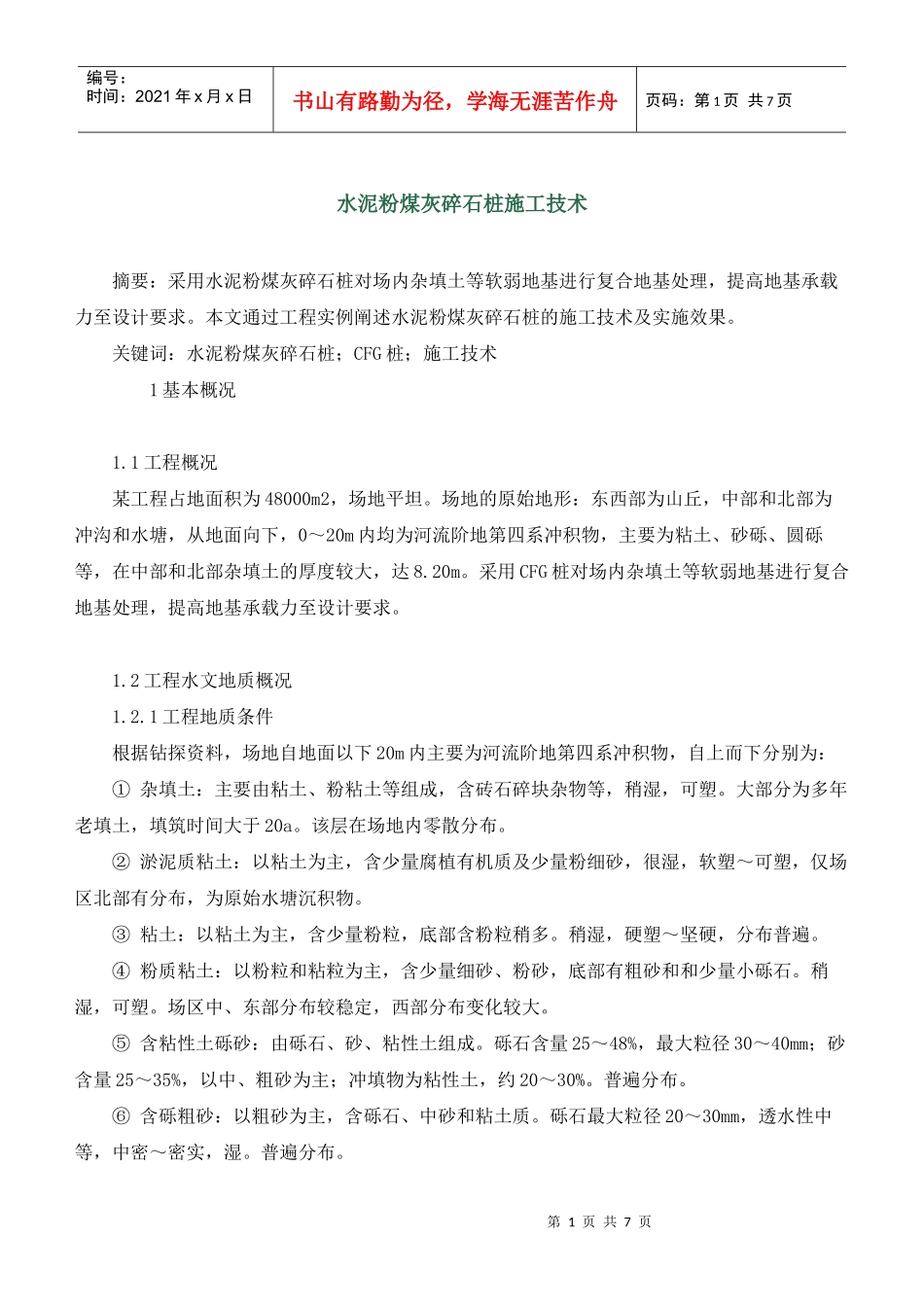

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页水泥粉煤灰碎石桩施工技术摘要：采用水泥粉煤灰碎石桩对场内杂填土等软弱地基进行复合地基处理，提高地基承载力至设计要求。本文通过工程实例阐述水泥粉煤灰碎石桩的施工技术及实施效果。关键词：水泥粉煤灰碎石桩；CFG桩；施工技术1基本概况1.1工程概况某工程占地面积为48000m2，场地平坦。场地的原始地形：东西部为山丘，中部和北部为冲沟和水塘，从地面向下，0～20m内均为河流阶地第四系冲积物，主要为粘土、砂砾、圆砾等，在中部和北部杂填土的厚度较大，达8.20m。采用CFG桩对场内杂填土等软弱地基进行复合地基处理，提高地基承载力至设计要求。1.2工程水文地质概况1.2.1工程地质条件根据钻探资料，场地自地面以下20m内主要为河流阶地第四系冲积物，自上而下分别为：①杂填土：主要由粘土、粉粘土等组成，含砖石碎块杂物等，稍湿，可塑。大部分为多年老填土，填筑时间大于20a。该层在场地内零散分布。②淤泥质粘土：以粘土为主，含少量腐植有机质及少量粉细砂，很湿，软塑～可塑，仅场区北部有分布，为原始水塘沉积物。③粘土：以粘土为主，含少量粉粒，底部含粉粒稍多。稍湿，硬塑～坚硬，分布普遍。④粉质粘土：以粉粒和粘粒为主，含少量细砂、粉砂，底部有粗砂和和少量小砾石。稍湿，可塑。场区中、东部分布较稳定，西部分布变化较大。⑤含粘性土砾砂：由砾石、砂、粘性土组成。砾石含量25～48%，最大粒径30～40mm；砂含量25～35%，以中、粗砂为主；冲填物为粘性土，约20～30%。普遍分布。⑥含砾粗砂：以粗砂为主，含砾石、中砂和粘土质。砾石最大粒径20～30mm，透水性中等，中密～密实，湿。普遍分布。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页⑦中砂：以中砂为主，含细砂和粘土质，下部含少量粗砂，局部见小砾石。中密状态，饱和。仅西北角局部见。⑧圆砾：以砾石为主，含量55～60%，大小不均，最大粒径40～50mm；含砂35～40%，以中砂和粗砂为主，含粘土质5～10%。中密～密实，饱和。普遍分布。各层分布情况详见表1：1.2.2水文地质条件场地范围内及临近无任何地表水体，湘江位于场地西侧约3公里以外。场地内砾粗砂、中砂、圆砾层属弱中等孔隙潜水，为场地主要含水层：上部杂填土、淤泥质粘土中含微弱上层滞水；粘土、粉质粘土、含粘性土砂砾层为相对隔水层。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1.3水泥粉煤灰碎石桩简介水泥粉煤灰碎石桩简称CFG桩。它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。它不同于简单的碎石桩，碎石桩是由松散的碎石组成，在荷载作用下将会产生鼓胀变形，当桩周土为强度较低的软粘土时，桩体易产生鼓胀破坏；而且碎石桩仅在上部约3倍桩径长度的范围内传递荷载，超过此长度，增加桩桩长承载力提高不显著。而CFG桩可充分利用桩间土的承载力，共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。本工程采用振动沉管灌注桩机成孔，桩身混凝土强度等级为C20，设计桩复合承载力值为200KPa。CFG桩桩距为1.4m，排距为1.2m。2施工技术CFG桩是水泥粉煤灰碎石桩的简称，用于处理软弱地基时常采用振动沉管法施工，适用于多种地质条件和工程项目。该技术具有施工速度快、工期短、质量容易控制，工程造价低廉等特点。2.1施工工艺流程第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页CFG桩（振动沉管法）施工工艺，单打法是最基本的工法。分为移机就位、沉管造孔、填料加密和成桩四道工序，其中分层填料加密是关键工序。其工艺流程如下图。施工时，根据土质情况和荷载要求，分别选用单打法、复打法等。CFG桩目前一般是采用振动沉管灌注成桩。由于它是一项新兴发展起来的地基处理技术，工程施工经验尚不够成熟，施工前进行了试桩，数量为9根，经试验桩确定的有关技术参数后，再精心组织正常施工。CFG桩工艺流程图（图1）：2.2施工工艺2.2.1...
