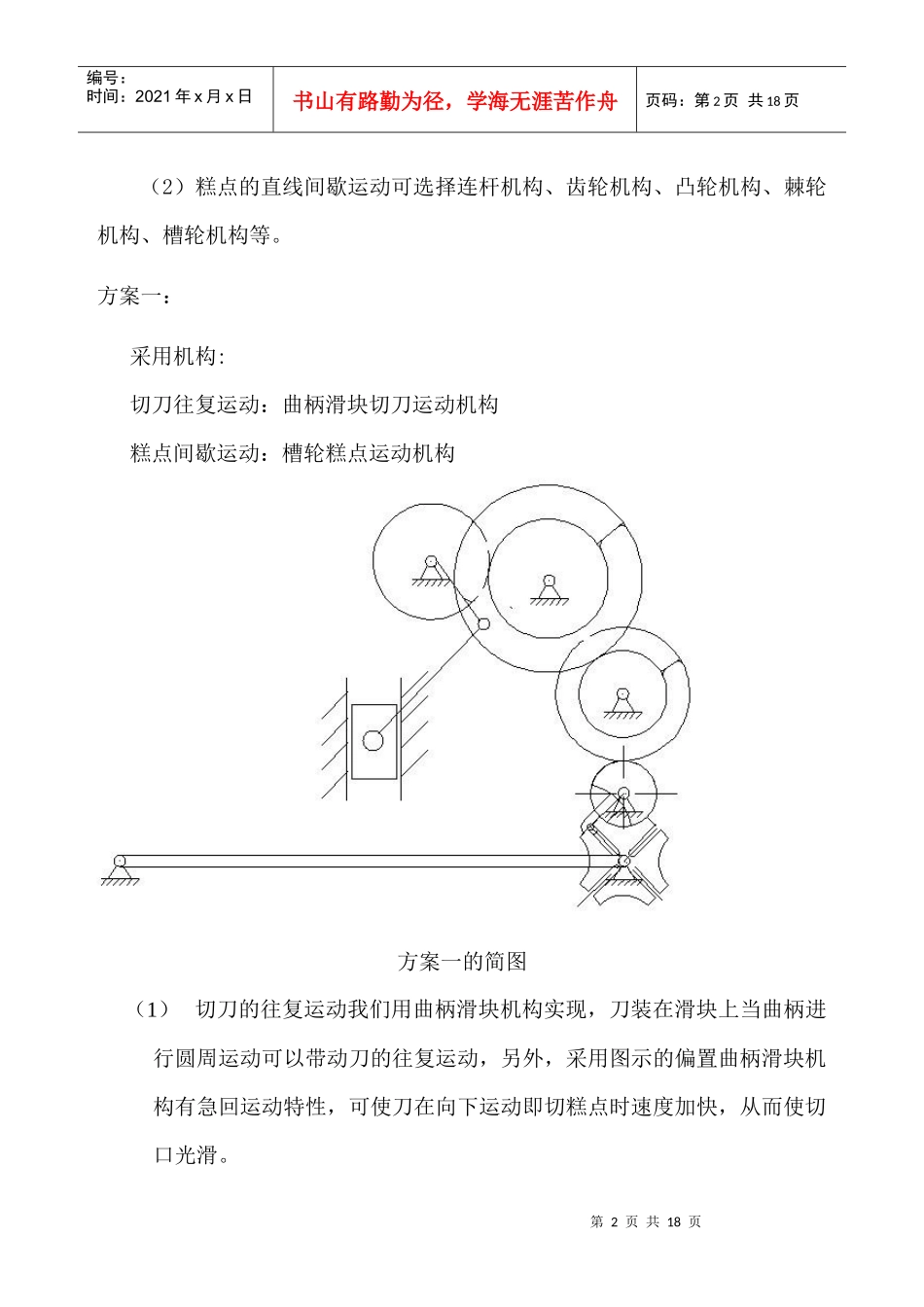

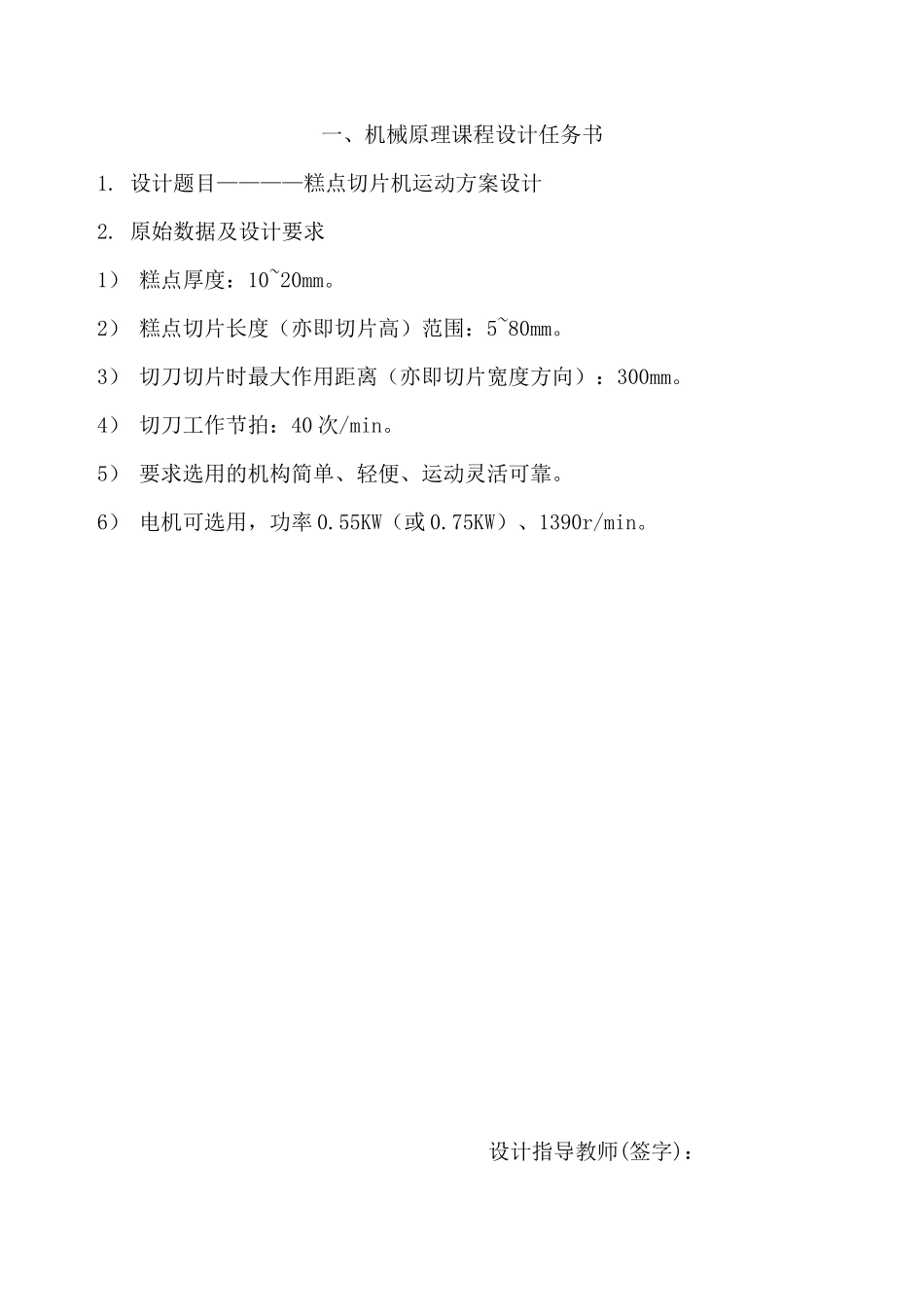

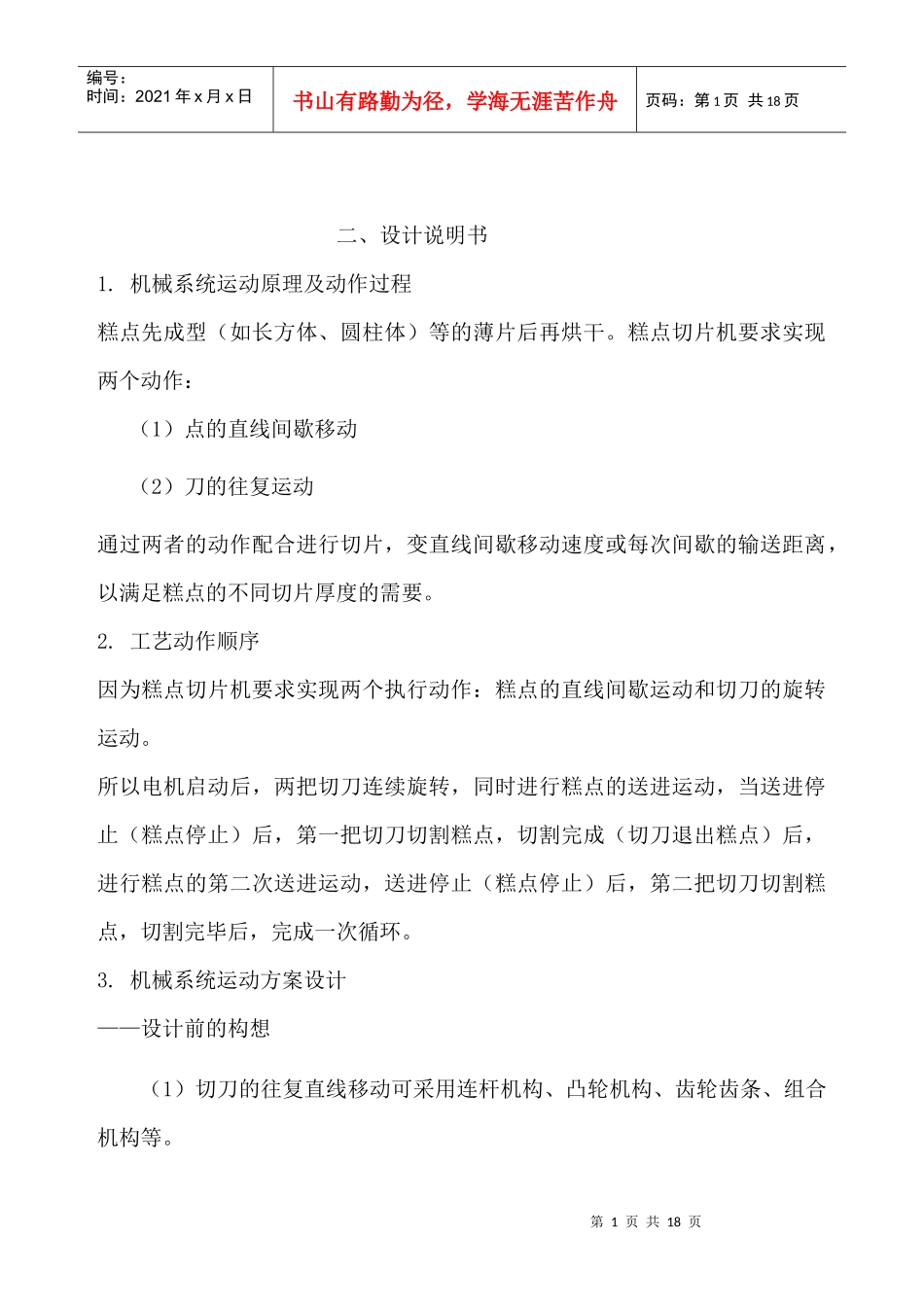

一、机械原理课程设计任务书1.设计题目————糕点切片机运动方案设计2.原始数据及设计要求1）糕点厚度：10~20mm。2）糕点切片长度（亦即切片高）范围：5~80mm。3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。4）切刀工作节拍：40次/min。5）要求选用的机构简单、轻便、运动灵活可靠。6）电机可选用，功率0.55KW（或0.75KW）、1390r/min。设计指导教师(签字)：第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页二、设计说明书1.机械系统运动原理及动作过程糕点先成型（如长方体、圆柱体）等的薄片后再烘干。糕点切片机要求实现两个动作：（1）点的直线间歇移动（2）刀的往复运动通过两者的动作配合进行切片，变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。2.工艺动作顺序因为糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的旋转运动。所以电机启动后，两把切刀连续旋转，同时进行糕点的送进运动，当送进停止（糕点停止）后，第一把切刀切割糕点，切割完成（切刀退出糕点）后，进行糕点的第二次送进运动，送进停止（糕点停止）后，第二把切刀切割糕点，切割完毕后，完成一次循环。3.机械系统运动方案设计——设计前的构想（1）切刀的往复直线移动可采用连杆机构、凸轮机构、齿轮齿条、组合机构等。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页（2）糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。方案一：采用机构:切刀往复运动：曲柄滑块切刀运动机构糕点间歇运动：槽轮糕点运动机构方案一的简图（1）切刀的往复运动我们用曲柄滑块机构实现，刀装在滑块上当曲柄进行圆周运动可以带动刀的往复运动，另外，采用图示的偏置曲柄滑块机构有急回运动特性，可使刀在向下运动即切糕点时速度加快，从而使切口光滑。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页（2）糕点的间歇运动我们采用槽轮实现。（3）当滑块向上运动即刀向上运动时，槽轮运动带动糕点的移动，当滑块向下运动即刀向下运动时，槽轮静止即糕点静止，进行切割。方案二：采用机构切刀往复运动：凸轮切刀运动机构糕点间歇运动：槽轮糕点运动机构方案二的简图（1）切刀的往复运动我们采用凸轮机构，利用杠杆定理，当推杆行程增大时，刀具切割糕点，当推杆到达最高点时刀具到达最低点，当推杆行第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页程减小时刀具上升。（2）糕点的间歇运动我们采用槽轮机构实现。（3）当两锁止弧接触即槽轮静止时推杆向上运动，当两锁止弧分开即槽轮运动时推杆向下运动，利用此规律可根据反转法计算确定凸轮的形状。方案三：采用机构:切刀往复运动：导杆—齿轮切刀运动机构糕点间歇运动：不完全齿轮糕点运动机构方案三的简图（1）切刀的往复运动我们采用摆动导杆机构和齿轮机构实现，利用导杆构使摇杆D产生一定角度的摆动，控制曲柄和两机架的长度可使摆角达到第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页60°，两啮合齿轮的齿数比为3：1，从而使输出的摆角达到180°，可以在此安装刀具使其来回往复切割，另外此导杆机构具有急回运动特性，可以以糕点高度的不同安装两套传输带，分为刀速较快的一边和刀速较慢的一边。并且由于无论糕点的高低，其放置位置总是与刀切入时刀刃所在的直线存在一定夹角，存在应力集中现象，便于切片过程的实现。（2）糕点的间歇运动采用不完全齿轮实现。（3）当刀从对称中心位置往右摆动时左边的不完全齿轮进入啮合，右边的不完全齿轮退出啮合，当刀从右边回到中心位置时右边的不完全齿轮进入啮合，左边的不完全齿轮退出啮合，从而实现刀切割时糕点停止，刀不切割时里糕点前进。三、主要工作机构的运动循环图第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页切刀的直线往复运动循...
