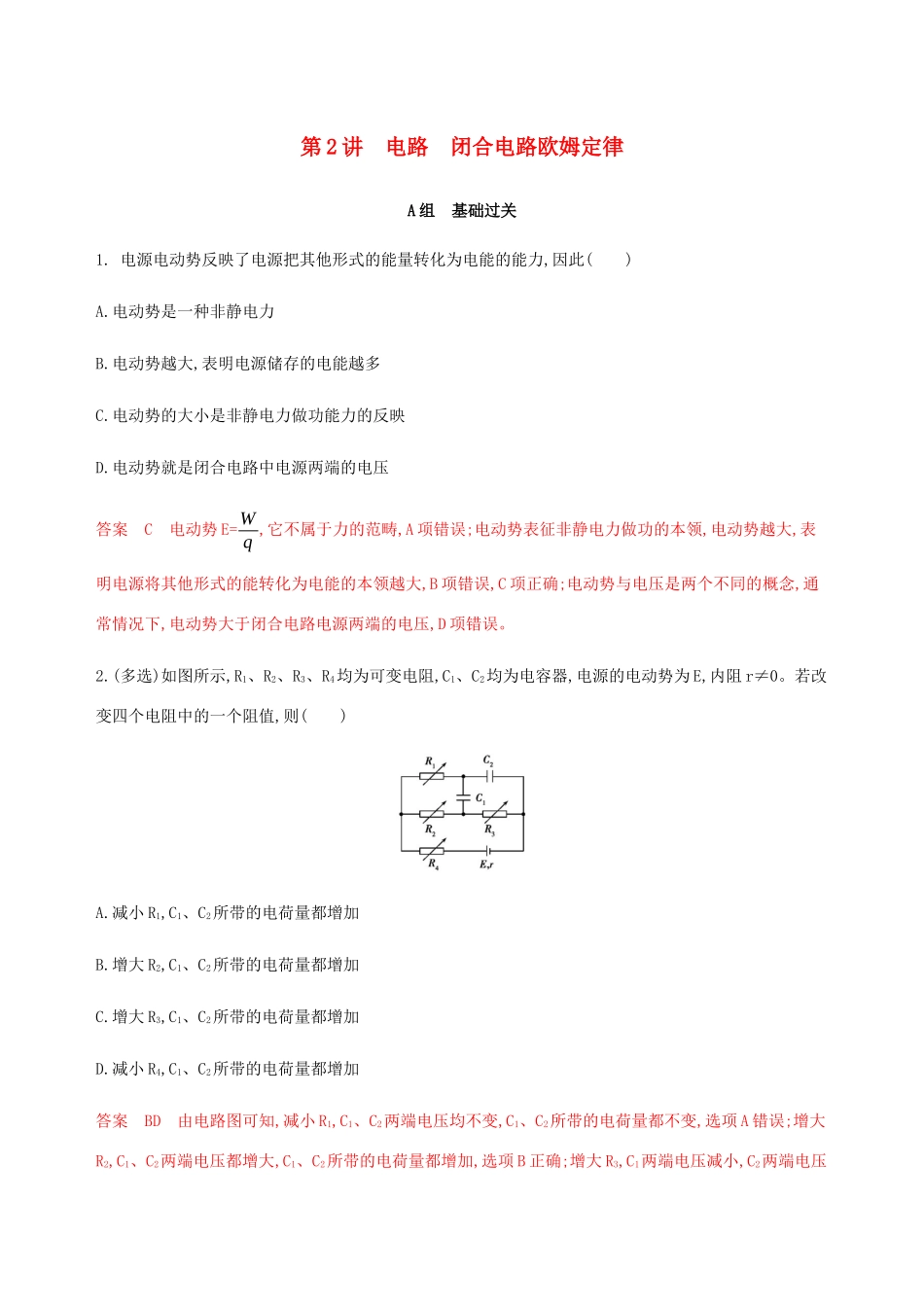

第2讲电路闭合电路欧姆定律A组基础过关1.电源电动势反映了电源把其他形式的能量转化为电能的能力,因此()A.电动势是一种非静电力B.电动势越大,表明电源储存的电能越多C.电动势的大小是非静电力做功能力的反映D.电动势就是闭合电路中电源两端的电压答案C电动势E=Wq,它不属于力的范畴,A项错误;电动势表征非静电力做功的本领,电动势越大,表明电源将其他形式的能转化为电能的本领越大,B项错误,C项正确;电动势与电压是两个不同的概念,通常情况下,电动势大于闭合电路电源两端的电压,D项错误。2.(多选)如图所示,R1、R2、R3、R4均为可变电阻,C1、C2均为电容器,电源的电动势为E,内阻r≠0。若改变四个电阻中的一个阻值,则()A.减小R1,C1、C2所带的电荷量都增加B.增大R2,C1、C2所带的电荷量都增加C.增大R3,C1、C2所带的电荷量都增加D.减小R4,C1、C2所带的电荷量都增加答案BD由电路图可知,减小R1,C1、C2两端电压均不变,C1、C2所带的电荷量都不变,选项A错误;增大R2,C1、C2两端电压都增大,C1、C2所带的电荷量都增加,选项B正确;增大R3,C1两端电压减小,C2两端电压增大,C1所带的电荷量减小,C2所带的电荷量增加,选项C错误;减小R4,C1、C2两端电压都增大,C1、C2所带的电荷量都增加,选项D正确。3.(多选)(2019河南开封质检)一个T形电路如图所示,电路中的电阻R1=10Ω,R2=120Ω,R3=40Ω。另有一测试电源,电动势为100V,内阻忽略不计。则()A.当cd端短路时,ab之间的等效电阻是40ΩB.当ab端短路时,cd之间的等效电阻是40ΩC.当ab两端接通测试电源时,cd两端的电压为80VD.当cd两端接通测试电源时,ab两端的电压为80V答案AC当cd端短路时,R2与R3并联再与R1串联,ab之间的等效电阻为40Ω,A正确;同理可得B错误。当ab两端接通测试电源时,R1、R3串联,R2无效,cd两端的电压就等于R3分得的电压,可以求得为80V,C正确;同理可得D错误。4.(多选)如图所示,图线A为电源的U-I图线,图线B和C分别为电阻R1、R2的U-I图线,用该电源分别与R1、R2组成闭合电路时,电源的输出功率分别为P1、P2,电源的效率分别为η1、η2,则()A.P1>P2B.P1=P2C.η1>η2D.η1<η2答案BC由题图可知,电源电动势E=6V,当电源与R1组成闭合电路时,路端电压U1=4V,电流I1=2A,当电源与R2组成闭合电路时,路端电压U2=2V,电流I2=4A;则P1=U1I1=4×2W=8W,P2=U2I2=2×4W=8W,A错误,B正确;η1=U1I1EI1=66.7%,η2=U2I2EI2=33.3%,可得η1>η2,C正确,D错误。5.如图所示电路,电源电动势为6V,当开关S接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是Uad=0,Ucd=6V,Uab=6V,由此可判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路答案C根据电路发生断路的特点进行判断。由于Uab=6V,说明电源没有问题,是外电路出现故障,而Ucd=6V,则说明L1、R完好,又Uad=0,则说明L2的灯丝断了,故C项正确。6.(多选)已知磁敏电阻在没有磁场时电阻很小,有磁场时电阻变大,并且磁场越强电阻越大。为探测有无磁场,利用磁敏电阻作为传感器设计了如图所示电路,电源的电动势E和内阻r不变,在没有磁场时调节变阻器R使电灯L正常发光。若探测装置从无磁场区进入强磁场区,则()A.电灯L变亮B.电灯L变暗C.电流表的示数减小D.电流表的示数增大答案AC探测装置从无磁场区进入强磁场区时,磁敏电阻的阻值变大,则外电路的总电阻变大,根据I=ER外+r可知,电路总电流变小,所以电流表的示数减小。根据U=E-Ir,可知I减小,U增大,即灯泡两端的电压增大,所以电灯L变亮,故A、C项正确,B、D项错误。7.在如图所示的电路中,闭合开关S后,L1、L2两灯泡都正常发光,后来由于某种故障使L2突然变亮,电压表读数减小,由此推断,该故障可能是()A.L1灯丝烧断B.电阻R2断路C.电阻R2短路D.电容器被击穿短路答案D若电阻R2短路,则L2也被短路,通过L2的电流为零,L2不亮,选项C错误;若L1灯丝烧断,则电路总电阻增大,总电流减小,路端电压增大,故电压表读数增大,L2与R2并联部分两端电压减小,L2变暗,选项A错误;若R2断路,则电路总电阻增大,总电流减小,电压表读数增大,L1与R1并联部分两端的电压减小,故L2两端的电压增大,L2变亮,选项B错误;若电容器被击穿短路,则电路总电阻减小,总电流增大,路端电压减小,即电压表读数减小,L2变亮,选项D正确。8.(多选)如图所...
