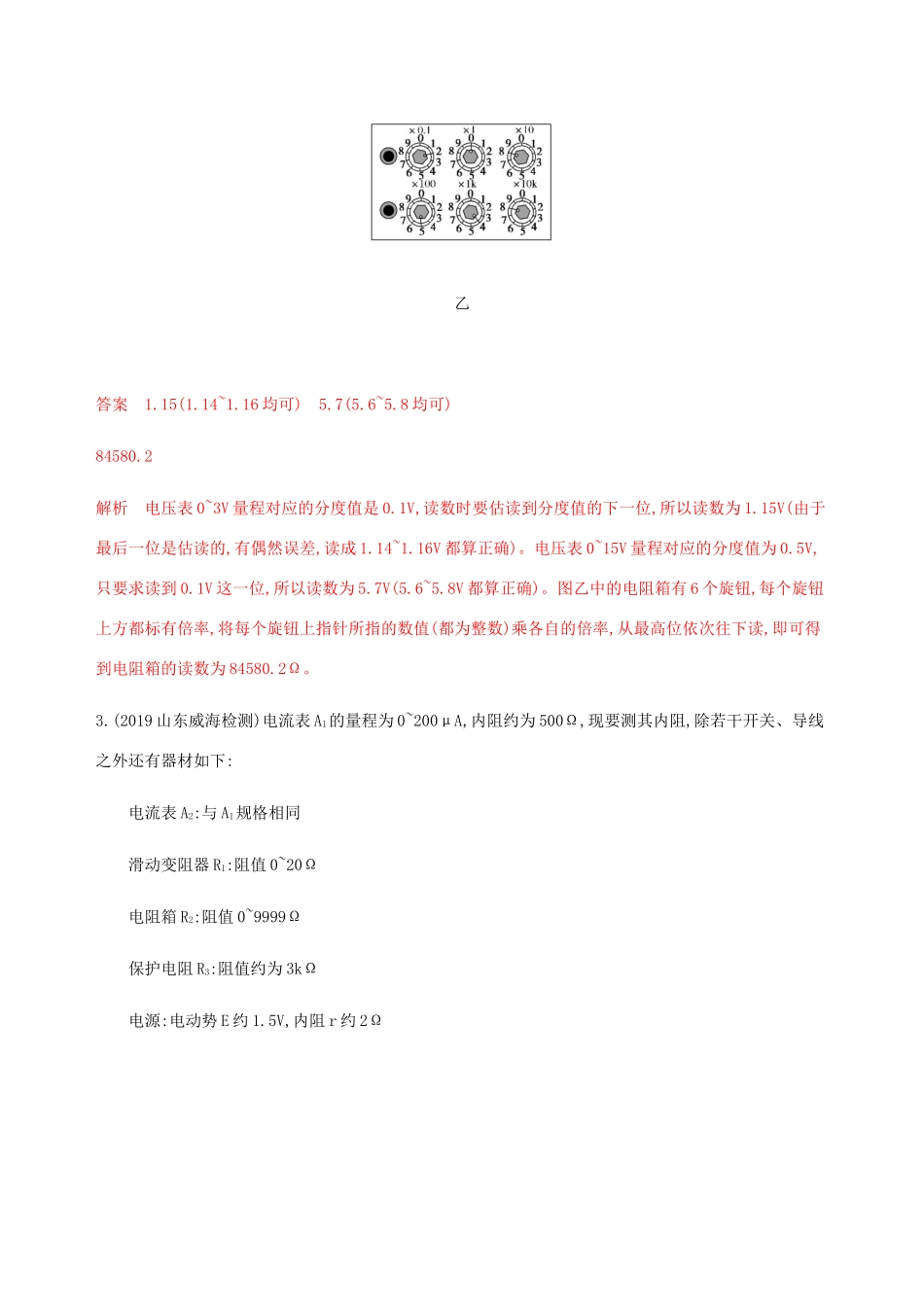

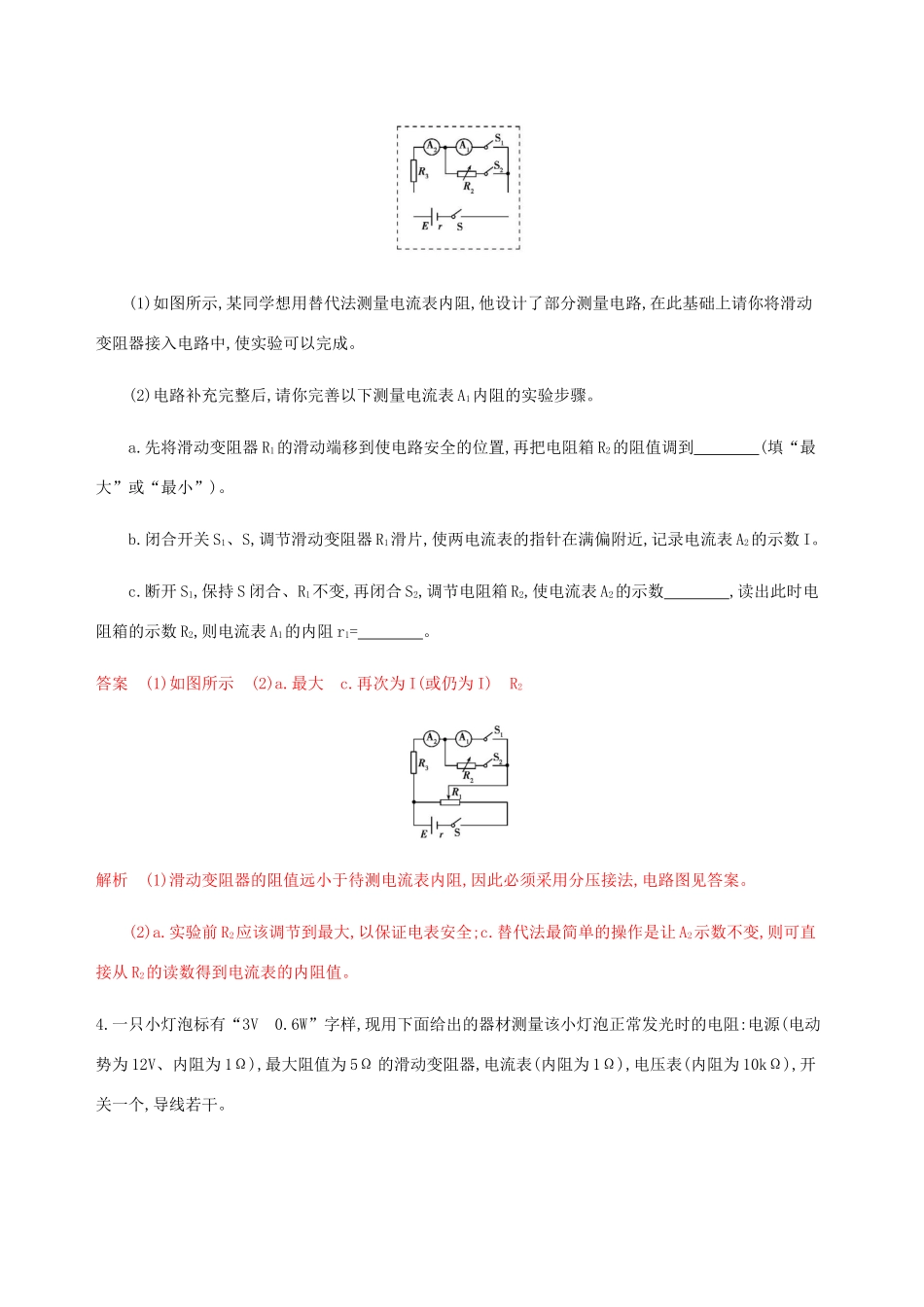

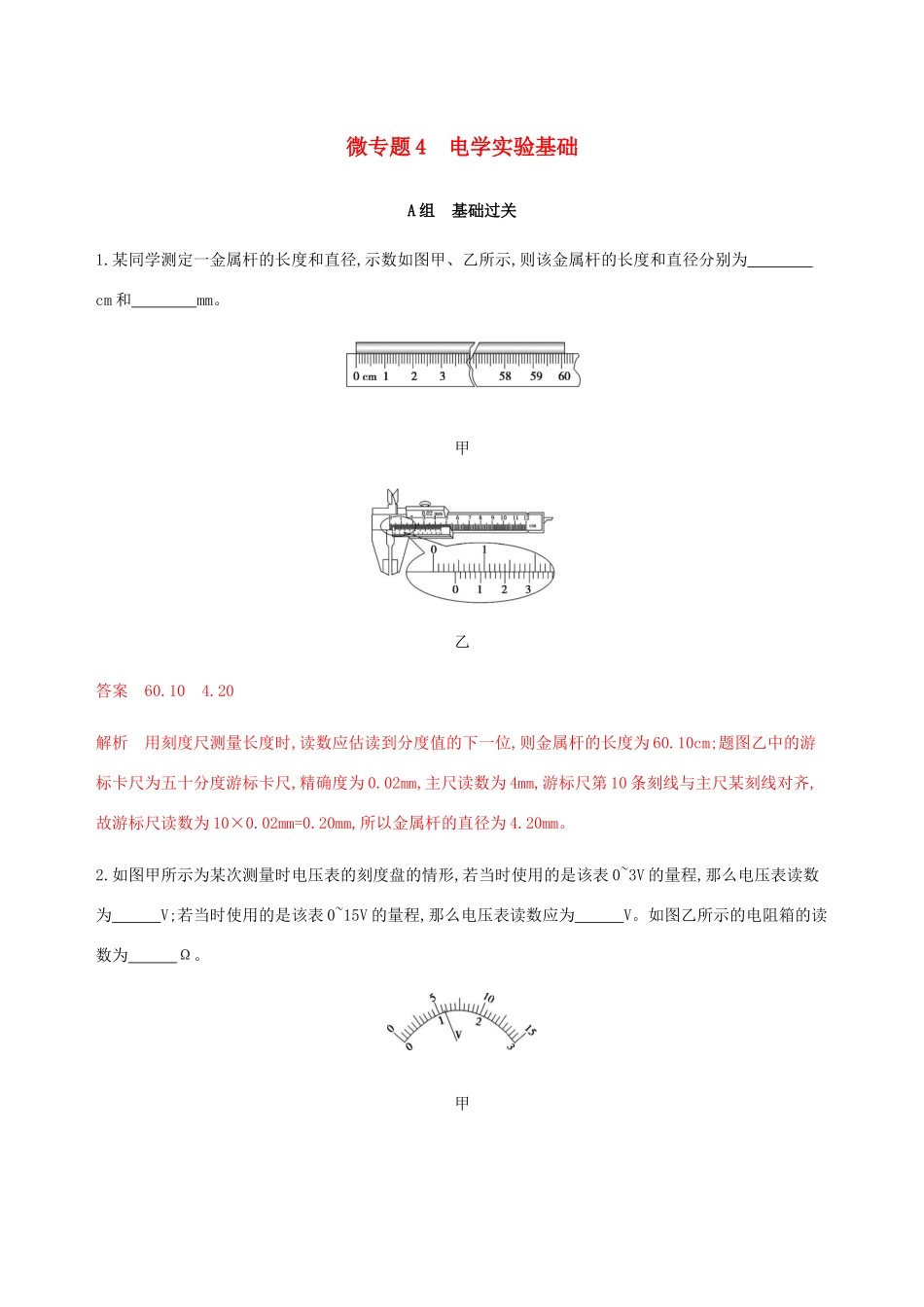

微专题4电学实验基础A组基础过关1.某同学测定一金属杆的长度和直径,示数如图甲、乙所示,则该金属杆的长度和直径分别为cm和mm。甲乙答案60.104.20解析用刻度尺测量长度时,读数应估读到分度值的下一位,则金属杆的长度为60.10cm;题图乙中的游标卡尺为五十分度游标卡尺,精确度为0.02mm,主尺读数为4mm,游标尺第10条刻线与主尺某刻线对齐,故游标尺读数为10×0.02mm=0.20mm,所以金属杆的直径为4.20mm。2.如图甲所示为某次测量时电压表的刻度盘的情形,若当时使用的是该表0~3V的量程,那么电压表读数为V;若当时使用的是该表0~15V的量程,那么电压表读数应为V。如图乙所示的电阻箱的读数为Ω。甲乙答案1.15(1.14~1.16均可)5.7(5.6~5.8均可)84580.2解析电压表0~3V量程对应的分度值是0.1V,读数时要估读到分度值的下一位,所以读数为1.15V(由于最后一位是估读的,有偶然误差,读成1.14~1.16V都算正确)。电压表0~15V量程对应的分度值为0.5V,只要求读到0.1V这一位,所以读数为5.7V(5.6~5.8V都算正确)。图乙中的电阻箱有6个旋钮,每个旋钮上方都标有倍率,将每个旋钮上指针所指的数值(都为整数)乘各自的倍率,从最高位依次往下读,即可得到电阻箱的读数为84580.2Ω。3.(2019山东威海检测)电流表A1的量程为0~200μA,内阻约为500Ω,现要测其内阻,除若干开关、导线之外还有器材如下:电流表A2:与A1规格相同滑动变阻器R1:阻值0~20Ω电阻箱R2:阻值0~9999Ω保护电阻R3:阻值约为3kΩ电源:电动势E约1.5V,内阻r约2Ω(1)如图所示,某同学想用替代法测量电流表内阻,他设计了部分测量电路,在此基础上请你将滑动变阻器接入电路中,使实验可以完成。(2)电路补充完整后,请你完善以下测量电流表A1内阻的实验步骤。a.先将滑动变阻器R1的滑动端移到使电路安全的位置,再把电阻箱R2的阻值调到(填“最大”或“最小”)。b.闭合开关S1、S,调节滑动变阻器R1滑片,使两电流表的指针在满偏附近,记录电流表A2的示数I。c.断开S1,保持S闭合、R1不变,再闭合S2,调节电阻箱R2,使电流表A2的示数,读出此时电阻箱的示数R2,则电流表A1的内阻r1=。答案(1)如图所示(2)a.最大c.再次为I(或仍为I)R2解析(1)滑动变阻器的阻值远小于待测电流表内阻,因此必须采用分压接法,电路图见答案。(2)a.实验前R2应该调节到最大,以保证电表安全;c.替代法最简单的操作是让A2示数不变,则可直接从R2的读数得到电流表的内阻值。4.一只小灯泡标有“3V0.6W”字样,现用下面给出的器材测量该小灯泡正常发光时的电阻:电源(电动势为12V、内阻为1Ω),最大阻值为5Ω的滑动变阻器,电流表(内阻为1Ω),电压表(内阻为10kΩ),开关一个,导线若干。(1)在设计电路的过程中,为了尽量减小实验误差,电流表应采用(选填“内接”或“外接”)法,滑动变阻器应采用(选填“分压式”或“限流式”)接法。(2)在虚线框内画出你所设计的实验电路图(尽量减小实验误差)。答案(1)外接分压式(2)图见解析解析(1)因小灯泡正常工作时的电阻约为Rx=U额2P额=15Ω,而电流表、电压表的内阻分别为1Ω和10kΩ,满足RVR≫x,电流表应采用外接法;实验中因小灯泡两端的电压只需3V,而电源电动势为12V,所以滑动变阻器应采用分压式接法。(2)实验电路图如图所示。5.如图所示为“测绘小灯泡伏安特性曲线”实验的实物电路图,已知小灯泡的额定电压为2.5V。(1)完成下列实验步骤:①闭合开关前,调节滑动变阻器的滑片,;②闭合开关后,逐渐移动变阻器的滑片,;③断开开关,……根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线。(2)在虚线框中画出与实物电路相应的电路图。答案(1)①使它在滑动变阻器的最左端②使小灯泡两端的电压逐渐增大,记录电流表和电压表的多组读数,直至小灯泡两端的电压达到其额定电压(2)图见解析解析(1)滑动变阻器采用分压式接法,闭合开关前,应使灯泡两端的电压为零,调节滑动变阻器的滑片,使它在滑动变阻器的最左端。闭合开关后,逐渐移动滑动变阻器的滑片,使小灯泡两端的电压逐渐增大,记录电流表和电压表的多组读数,直至小灯泡两端的电压达到额定电压。(2)与实物电路相应的电路图如图所示。6.(2018河南郑州模拟)在用伏安法测电阻的实验中,所用电压表的内阻约为20kΩ,电流表的内阻约为10Ω,选择能够尽量减小误差的电路...
