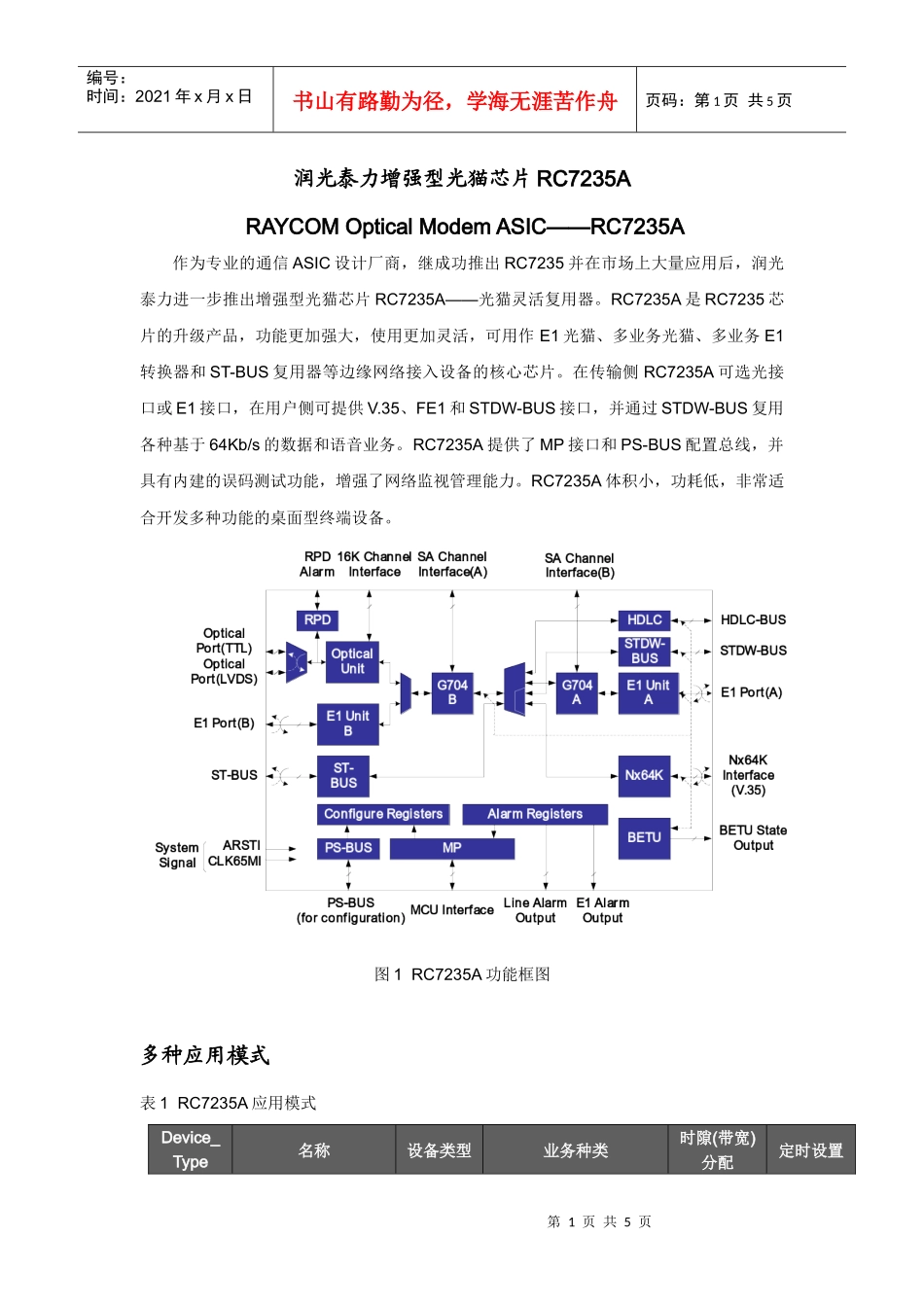

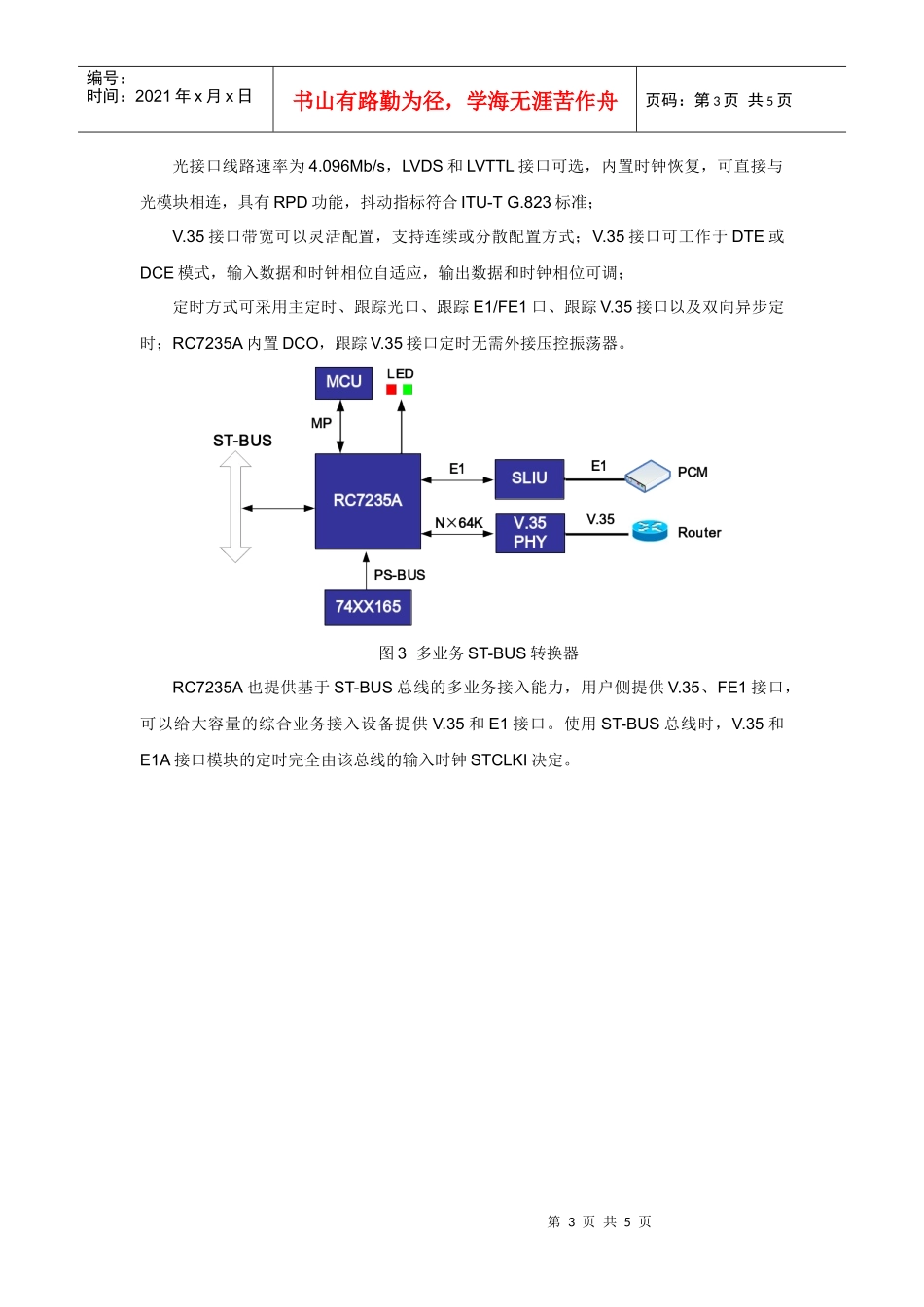

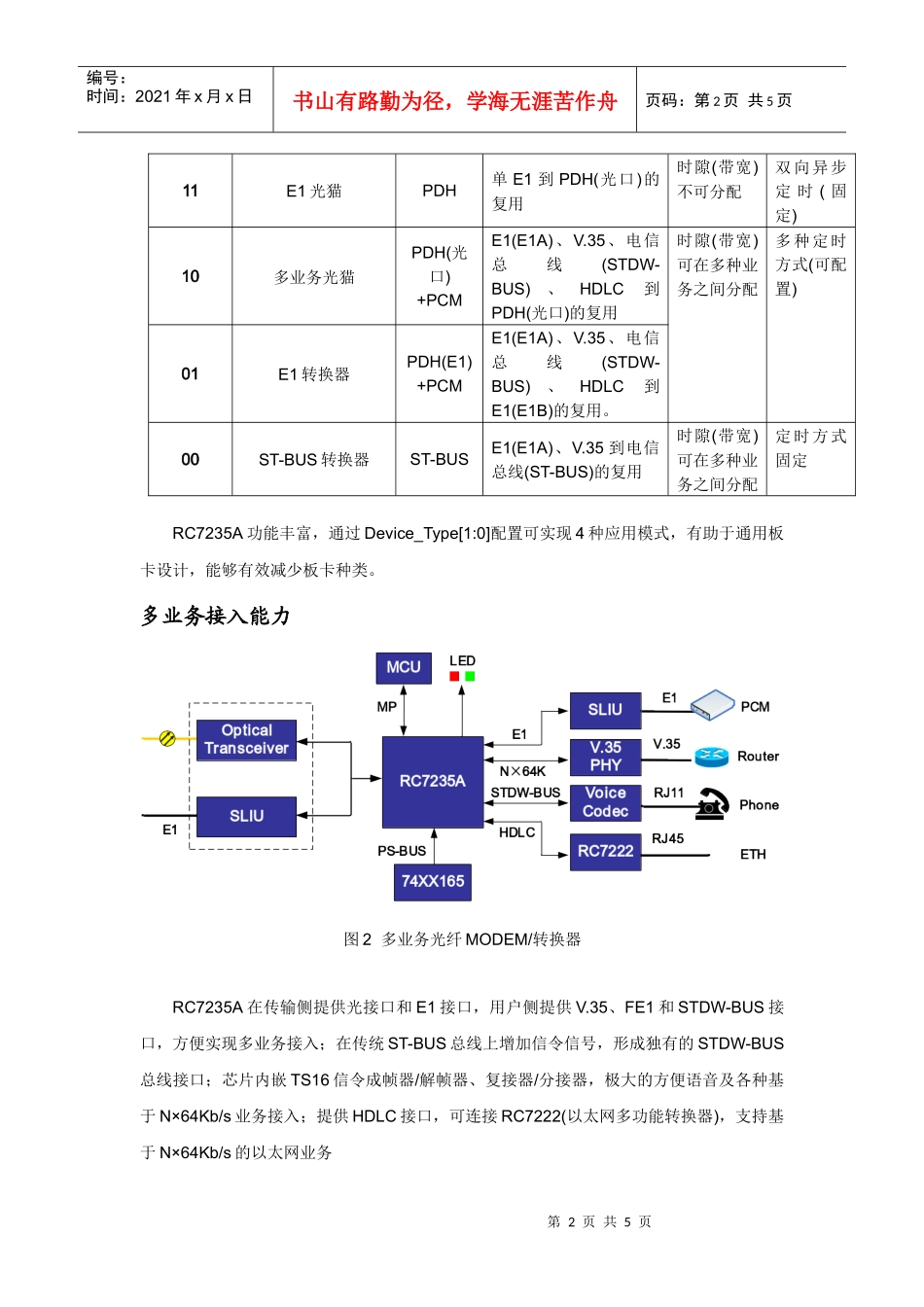

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页润光泰力增强型光猫芯片RC7235ARAYCOMOpticalModemASIC——RC7235A作为专业的通信ASIC设计厂商，继成功推出RC7235并在市场上大量应用后，润光泰力进一步推出增强型光猫芯片RC7235A——光猫灵活复用器。RC7235A是RC7235芯片的升级产品，功能更加强大，使用更加灵活，可用作E1光猫、多业务光猫、多业务E1转换器和ST-BUS复用器等边缘网络接入设备的核心芯片。在传输侧RC7235A可选光接口或E1接口，在用户侧可提供V.35、FE1和STDW-BUS接口，并通过STDW-BUS复用各种基于64Kb/s的数据和语音业务。RC7235A提供了MP接口和PS-BUS配置总线，并具有内建的误码测试功能，增强了网络监视管理能力。RC7235A体积小，功耗低，非常适合开发多种功能的桌面型终端设备。图1RC7235A功能框图多种应用模式表1RC7235A应用模式Device_Type名称设备类型业务种类时隙(带宽)分配定时设置第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页11E1光猫PDH单E1到PDH(光口)的复用时隙(带宽)不可分配双向异步定时(固定)10多业务光猫PDH(光口)+PCME1(E1A)、V.35、电信总线(STDW-BUS)、HDLC到PDH(光口)的复用时隙(带宽)可在多种业务之间分配多种定时方式(可配置)01E1转换器PDH(E1)+PCME1(E1A)、V.35、电信总线(STDW-BUS)、HDLC到E1(E1B)的复用。00ST-BUS转换器ST-BUSE1(E1A)、V.35到电信总线(ST-BUS)的复用时隙(带宽)可在多种业务之间分配定时方式固定RC7235A功能丰富，通过Device_Type[1:0]配置可实现4种应用模式，有助于通用板卡设计，能够有效减少板卡种类。多业务接入能力图2多业务光纤MODEM/转换器RC7235A在传输侧提供光接口和E1接口，用户侧提供V.35、FE1和STDW-BUS接口，方便实现多业务接入；在传统ST-BUS总线上增加信令信号，形成独有的STDW-BUS总线接口；芯片内嵌TS16信令成帧器/解帧器、复接器/分接器，极大的方便语音及各种基于N×64Kb/s业务接入；提供HDLC接口，可连接RC7222(以太网多功能转换器)，支持基于N×64Kb/s的以太网业务第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页光接口线路速率为4.096Mb/s，LVDS和LVTTL接口可选，内置时钟恢复，可直接与光模块相连，具有RPD功能，抖动指标符合ITU-TG.823标准；V.35接口带宽可以灵活配置，支持连续或分散配置方式；V.35接口可工作于DTE或DCE模式，输入数据和时钟相位自适应，输出数据和时钟相位可调；定时方式可采用主定时、跟踪光口、跟踪E1/FE1口、跟踪V.35接口以及双向异步定时；RC7235A内置DCO，跟踪V.35接口定时无需外接压控振荡器。图3多业务ST-BUS转换器RC7235A也提供基于ST-BUS总线的多业务接入能力，用户侧提供V.35、FE1接口，可以给大容量的综合业务接入设备提供V.35和E1接口。使用ST-BUS总线时，V.35和E1A接口模块的定时完全由该总线的输入时钟STCLKI决定。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页图4多个RC7235A通过ST-BUS接入V.35和E1的应用远端掉电检测功能RC7235A在光接口提供远端掉电检测功能(RPD：RemotePower-offDetect)。在接入网环境中，网络环境复杂，终端设备开关电比较频繁，为加强网络的监控和管理，有必要对光纤故障引起的光信号消失和设备关电引起的光信号消失加以区别。RPD模块可完成对端设备关电检测功能。RPD告警作为光接口上的额外告警，与光接口信号消失告警同时提供。双G.704成帧解帧器结构在接入网环境中，信号劣化现象比较常见，例如出现较大抖动、漂移等。RC7235A采用双G.704成帧解帧器结构，并且内置缓存，能够有效防止较大抖动、漂移引发的业务损伤；同时用户也可以通过寄存器调整缓存大小，以调整传输延迟，达到最佳使用效果。嵌入式误码仪RC7235A内部提供误码测试单元，可以产生伪随机序列(2-15)、固定图案以及通过寄第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页存器设定的测试码。通过串行配置总线或寄存器可以选择测试序列插入...
