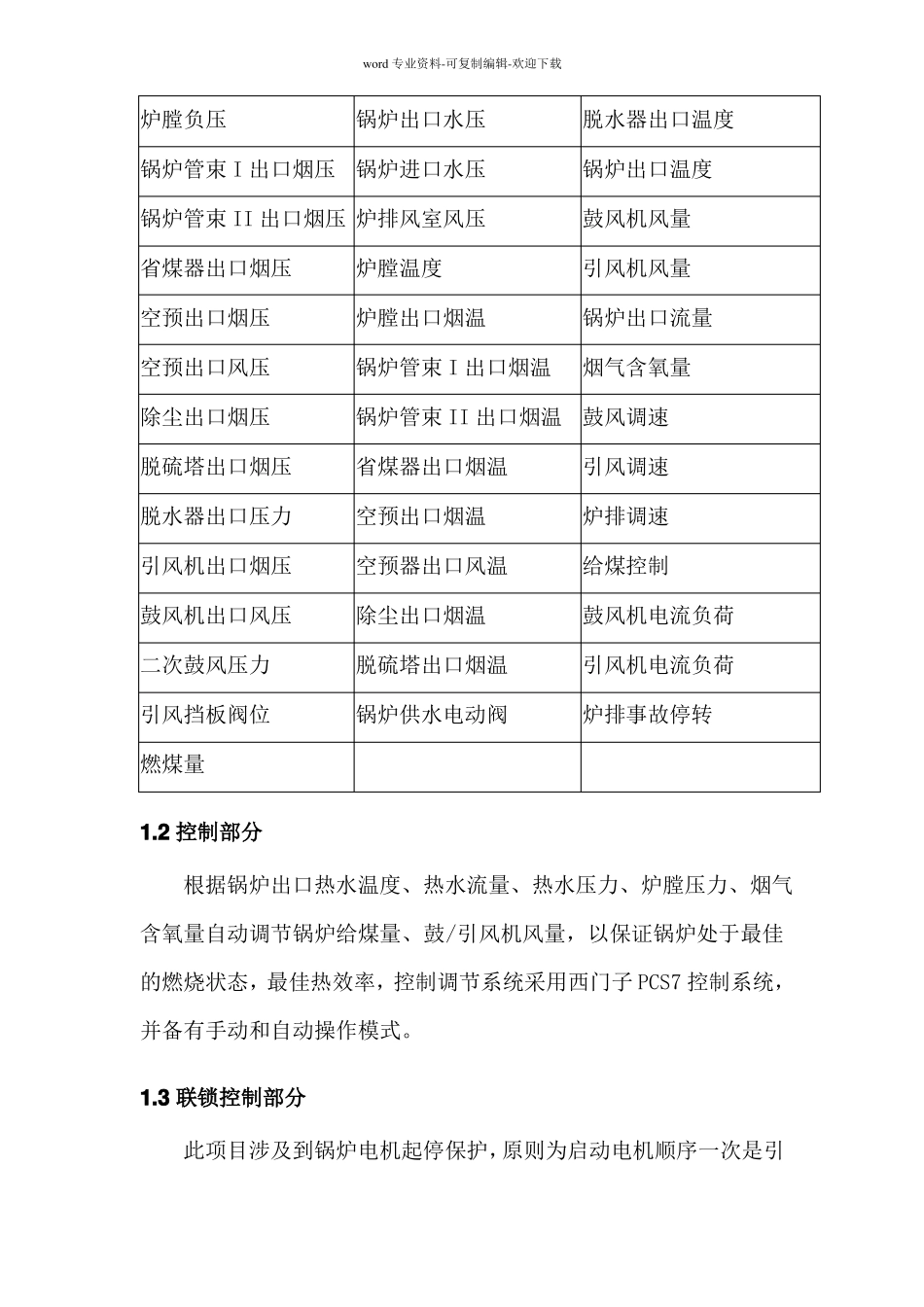

锅炉系统控制_第2页
2/12
锅炉系统控制_第3页
3/12
1锅炉系统控制要求1.1主要监测参数word专业资料-可复制编辑-欢迎下载炉膛负压锅炉出口水压脱水器出口温度锅炉出口温度鼓风机风量引风机风量锅炉出口流量锅炉管束I出口烟压锅炉进口水压锅炉管束II出口烟压炉排风室风压省煤器出口烟压空预出口烟压空预出口风压除尘出口烟压脱硫塔出口烟压脱水器出口压力引风机出口烟压鼓风机出口风压二次鼓风压力引风挡板阀位燃煤量1.2控制部分炉膛温度炉膛出口烟温锅炉管束I出口烟温烟气含氧量锅炉管束II出口烟温鼓风调速省煤器出口烟温空预出口烟温空预器出口风温除尘出口烟温脱硫塔出口烟温锅炉供水电动阀引风调速炉排调速给煤控制鼓风机电流负荷引风机电流负荷炉排事故停转根据锅炉出口热水温度、热水流量、热水压力、炉膛压力、烟气含氧量自动调节锅炉给煤量、鼓/引风机风量,以保证锅炉处于最佳的燃烧状态,最佳热效率,控制调节系统采用西门子PCS7控制系统,并备有手动和自动操作模式。1.3联锁控制部分此项目涉及到锅炉电机起停保护,原则为启动电机顺序一次是引word专业资料-可复制编辑-欢迎下载风机、一次风机、二次风机、炉排电机、给煤机。停止电机顺序一次是炉排电机、给煤机、一次风机、二次风机、引风机。如果引风机停,必须停一次风机和二次风机,如果一次风机停,必须停二次风机和炉排电机和给煤机。当锅炉运行中出现下列情况时,设置自动切断鼓、引风机的装置:●锅炉压力降低至0.4MPa时;●锅炉水温升高至140℃时;●锅炉出口流量低于420t/h;●循环水泵突然停止运行时;锅炉的引风机与鼓风机之间设置联锁:●启动:引风机-鼓风机-炉排●停止:炉排-鼓风机-引风机锅炉的炉排与除渣机之间设置联锁:●启动:除渣机-炉排停止:炉排-除渣机2锅炉自动控制特点锅炉的燃烧控制主要解决的是锅炉的热平衡问题。当外网的负荷变化时,相应的一、二次风量分配也会变化。因此,锅炉的燃烧控制即要控制给煤量,也要控制一、二次风的给风量。也就是要根据外网的负荷变化情况来控制锅炉的给煤量。根据锅炉燃料的供给速度来控制锅炉的一、二次风量,再根据锅炉的出口的烟气的含氧量对风/煤word专业资料-可复制编辑-欢迎下载比进行自动调整。锅炉自动控制系统将整个锅炉控制分成如下几个部分:燃烧过程控制、给水母管压力控制,除氧器控制。燃烧过程控制又可以分成送风控制、炉排转速控制、炉膛负压控制,此三部分相互关联。燃烧系统自动调节的第一个任务是维持锅炉出口热水温度保持稳定,克服自身燃料方面的扰动,保证负荷与出力的协调;第二个任务是使燃料量与空气量相协调(风煤比),保证燃烧的经济性;第三个任务是使引风量与送风量相适应,维持炉膛压在一定范围内。由于锅炉在运行过程中负荷经常发生变化,这样必须随负荷变化及时调整燃料量,锅炉中,进出热量的平衡体现在锅炉出口热水温度,负荷调节即温度调节,温度调节通过燃料量的调节即炉排转速的改变来实现。因此在具体的控制设计中基本上应根据负荷来设定炉排转速——粗调,根据锅炉出口热水流量来细调炉排转速;根据炉排转速来设定送风——粗调,由烟气含氧量来细调送风量,再根据送风来调整引风以维持负压。细调过程在规则控制中实现,粗调在大的负荷变动中采用。粗调要求有比较准确的炉排转速与负荷的对应表、鼓风与引风的对应表。细调要求有准确的专家经验。对应表及规则表可写入程序并可在界面中修改。word专业资料-可复制编辑-欢迎下载3锅炉自动调节回路3.1锅炉负荷调节锅炉负荷调节回路锅炉出口热水温度作为主调量,并结合锅炉出口热水流量、炉膛温度、炉膛运算,输出至炉变频器,控制炉排转速,并按锅炉含氧量智能专家系统计算,保证锅炉出口热水温度,节约能源。3.2一次风机控制送风控制使燃料量与空气量相协调(风煤比),保证燃烧的经济性。结合操作经验,设定一合适的风煤比,给煤输出变化×风煤比+上周期一次风机输出=一次风机的输出。3.3二次风机控制二次风机控制采用单回路,作为一次风量的补充。3.4炉膛负压控制锅炉炉膛负压调节采用调节引风机转速方式,将鼓风机开度作为前馈量,炉膛负压作为被调量送入控制系统,经过炉膛负压调节器的运算,控制系统输出控制...
