中等职业学校学生技能大赛零部件测绘与CAD成图技术理论考试VIP免费

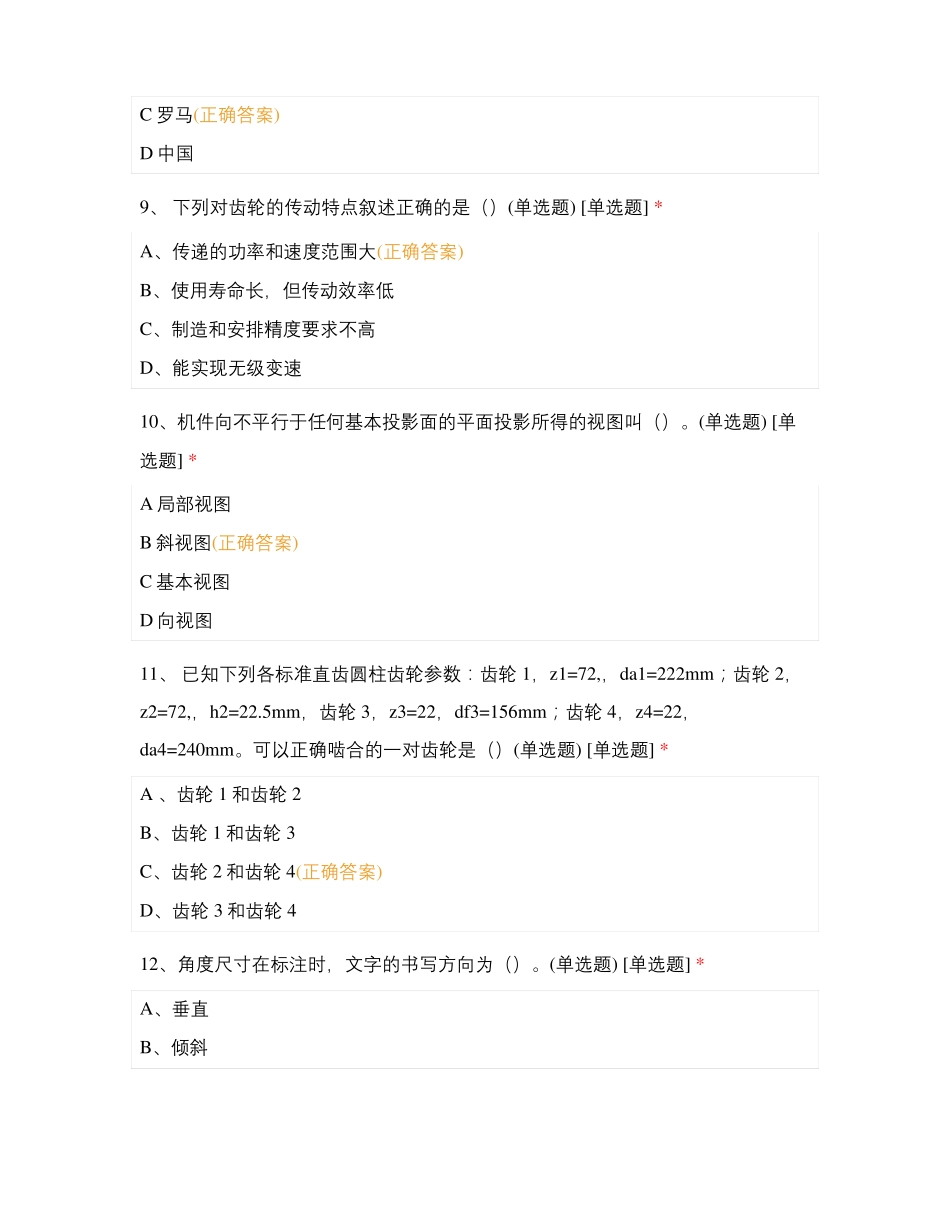

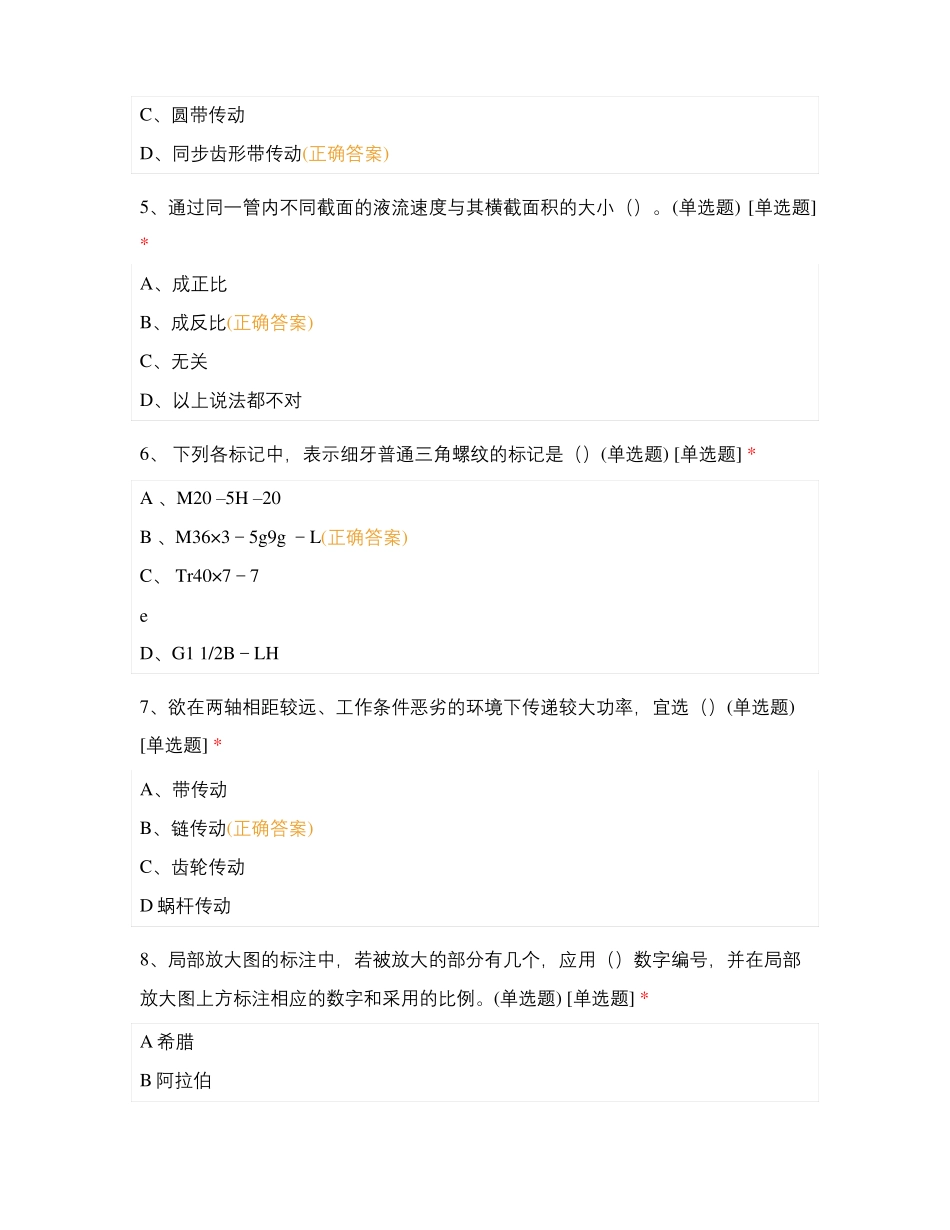

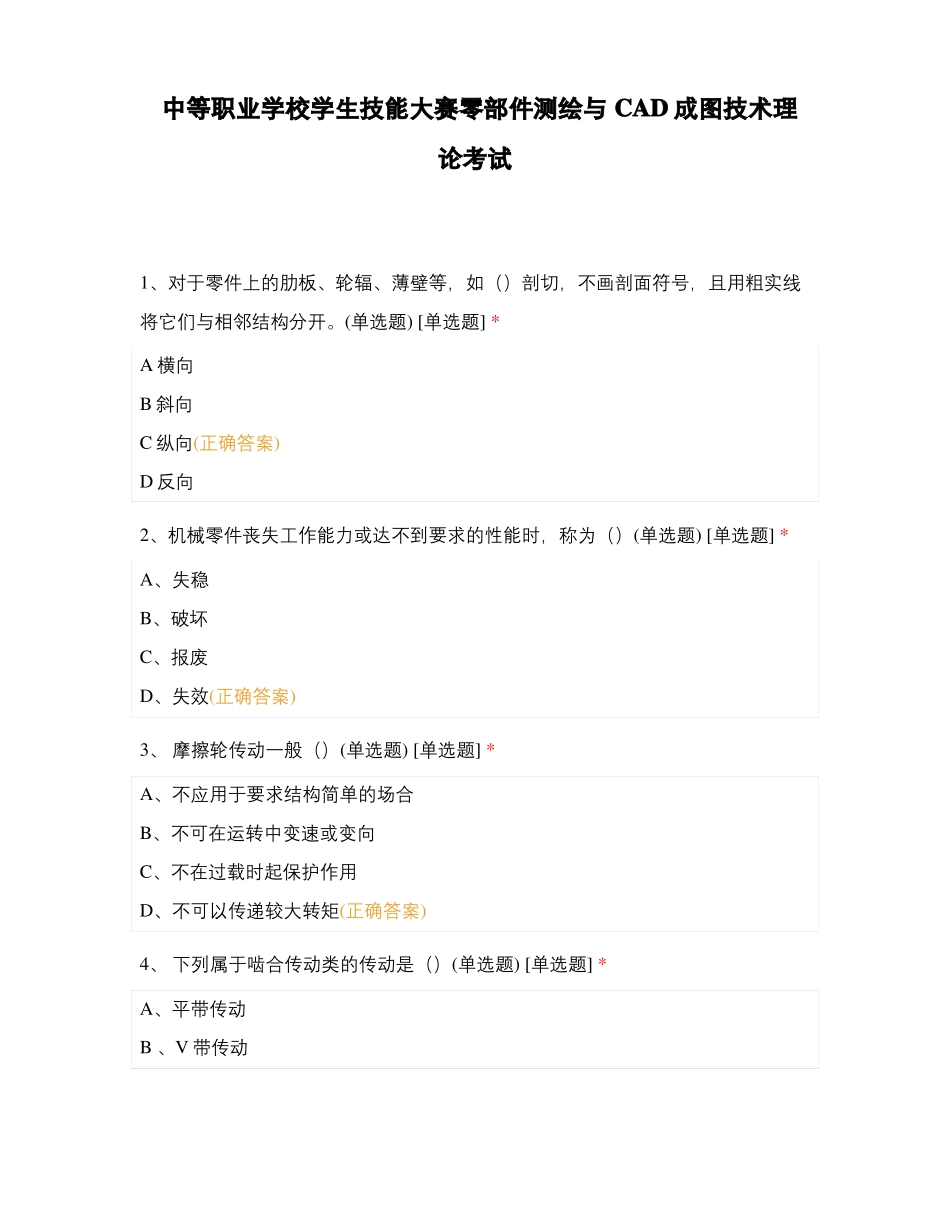

中等职业学校学生技能大赛零部件测绘与CAD成图技术理论考试1、对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。(单选题)[单选题]*A横向B斜向C纵向(正确答案)D反向2、机械零件丧失工作能力或达不到要求的性能时，称为（）(单选题)[单选题]*A、失稳B、破坏C、报废D、失效(正确答案)3、摩擦轮传动一般（）(单选题)[单选题]*A、不应用于要求结构简单的场合B、不可在运转中变速或变向C、不在过载时起保护作用D、不可以传递较大转矩(正确答案)4、下列属于啮合传动类的传动是（）(单选题)[单选题]*A、平带传动B、V带传动C、圆带传动D、同步齿形带传动(正确答案)5、通过同一管内不同截面的液流速度与其横截面积的大小（）。(单选题)[单选题]*A、成正比B、成反比(正确答案)C、无关D、以上说法都不对6、下列各标记中，表示细牙普通三角螺纹的标记是（）(单选题)[单选题]*A、M20–5H–20B、M36×3－5g9g－L(正确答案)C、Tr40×7－7eD、G11/2B－LH7、欲在两轴相距较远、工作条件恶劣的环境下传递较大功率，宜选（）(单选题)[单选题]*A、带传动B、链传动(正确答案)C、齿轮传动D蜗杆传动8、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。(单选题)[单选题]*A希腊B阿拉伯C罗马(正确答案)D中国9、下列对齿轮的传动特点叙述正确的是（）(单选题)[单选题]*A、传递的功率和速度范围大(正确答案)B、使用寿命长，但传动效率低C、制造和安排精度要求不高D、能实现无级变速10、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。(单选题)[单选题]*A局部视图B斜视图(正确答案)C基本视图D向视图11、已知下列各标准直齿圆柱齿轮参数：齿轮1，z1=72,，da1=222mm；齿轮2，z2=72,，h2=22.5mm，齿轮3，z3=22，df3=156mm；齿轮4，z4=22，da4=240mm。可以正确啮合的一对齿轮是（）(单选题)[单选题]*A、齿轮1和齿轮2B、齿轮1和齿轮3C、齿轮2和齿轮4(正确答案)D、齿轮3和齿轮412、角度尺寸在标注时，文字的书写方向为（）。(单选题)[单选题]*A、垂直B、倾斜C、水平(正确答案)D、向左13、直齿锥齿轮标准模数是指（）(单选题)[单选题]*A、法向模数B、轴向模数C、小端端面模数D、大端端面模数(正确答案)14、一般位置平面在三个投影面上的投影具有（）(单选题)[单选题]*A．真实性B．积聚性C．放大性D．收缩性(正确答案)15、蜗轮蜗杆传动的自锁条件为（）(单选题)[单选题]*A、蜗杆导程角＜蜗杆副材料当量摩擦角(正确答案)B、蜗杆导程角＞蜗杆副材料当量摩擦角C、蜗杆导程角＝蜗杆副材料当量摩擦角D、与蜗杆导程角和蜗杆副材料当量摩擦角无关16、能保持瞬时传动比恒定的传动是（）(单选题)[单选题]*A、链传动B、带传动C、齿轮传动(正确答案)D、摩擦轮传动17、下列机构中具有急回特性的是（）(单选题)[单选题]*A、曲柄摇杆机构(正确答案)B、双曲柄机构C、双摇杆机构D、对心曲柄滑块机构；18、组成平面低副两构件的接触必须为（）。(单选题)[单选题]*A.点接触B.线接触C.点或线接触D.面接触(正确答案)19、机械工程中常利用（）的惯性储能来越过平面连杆机构的“死点”位置。(单选题)[单选题]*A主动构件B从动构件(正确答案)C联接构件D机架20、在棘轮机构中，增大曲柄的长度，棘轮的转角（）(单选题)[单选题]*A、减小B、增大C、不变(正确答案)D、变化不能确定21、曲柄每回转一周，槽轮反向完成两次步进运动的槽轮机构是（）(单选题)[单选题]*A、单圆销外啮合槽轮机构B、单圆销内啮合槽轮机构C、双圆销外啮合槽轮机构(正确答案)D、双圆销内啮合槽轮机构22、局部剖视图选用的是（）剖切面。(单选题)[单选题]*A单一(正确答案)B几个平行的C几个相交的D其它23、在叶片马达中，叶片的安置方向应为（）(单选题)[单选题]*A、前倾B、后倾；C、径向(正确答案)D、以上说法都不对24、锥形轴与轮毂的键连接宜采用（）(单选题)[单选题]*A、普通平键连接B、楔键连接C、半圆键连接(正确答案)D、花键连接25、既支撑回转零件又传递动力的轴称为（）(单选题)[单选题]*A、心轴B、传动轴C、转轴(正确答案)D、阶梯轴26.直动式溢流阀...
