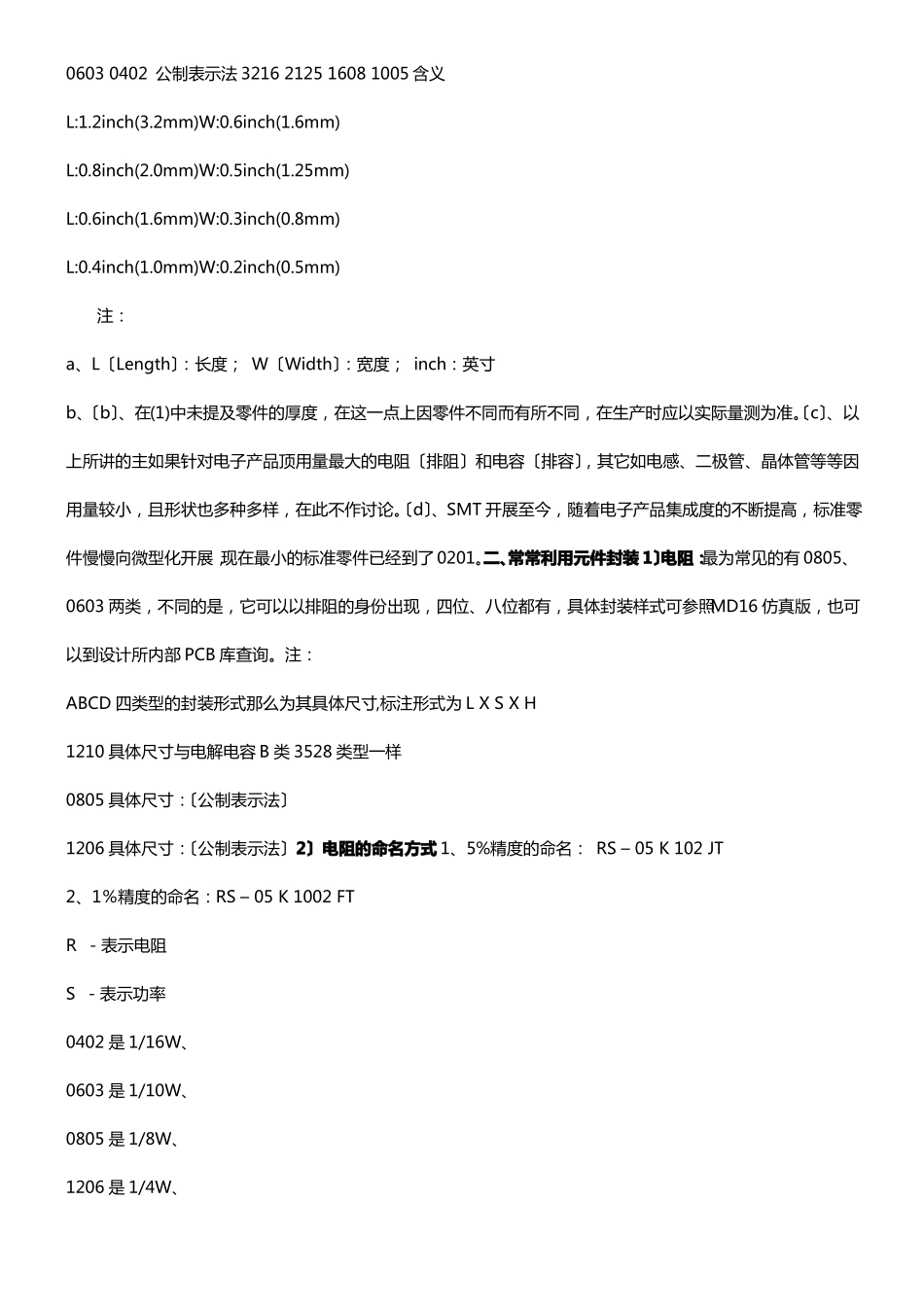

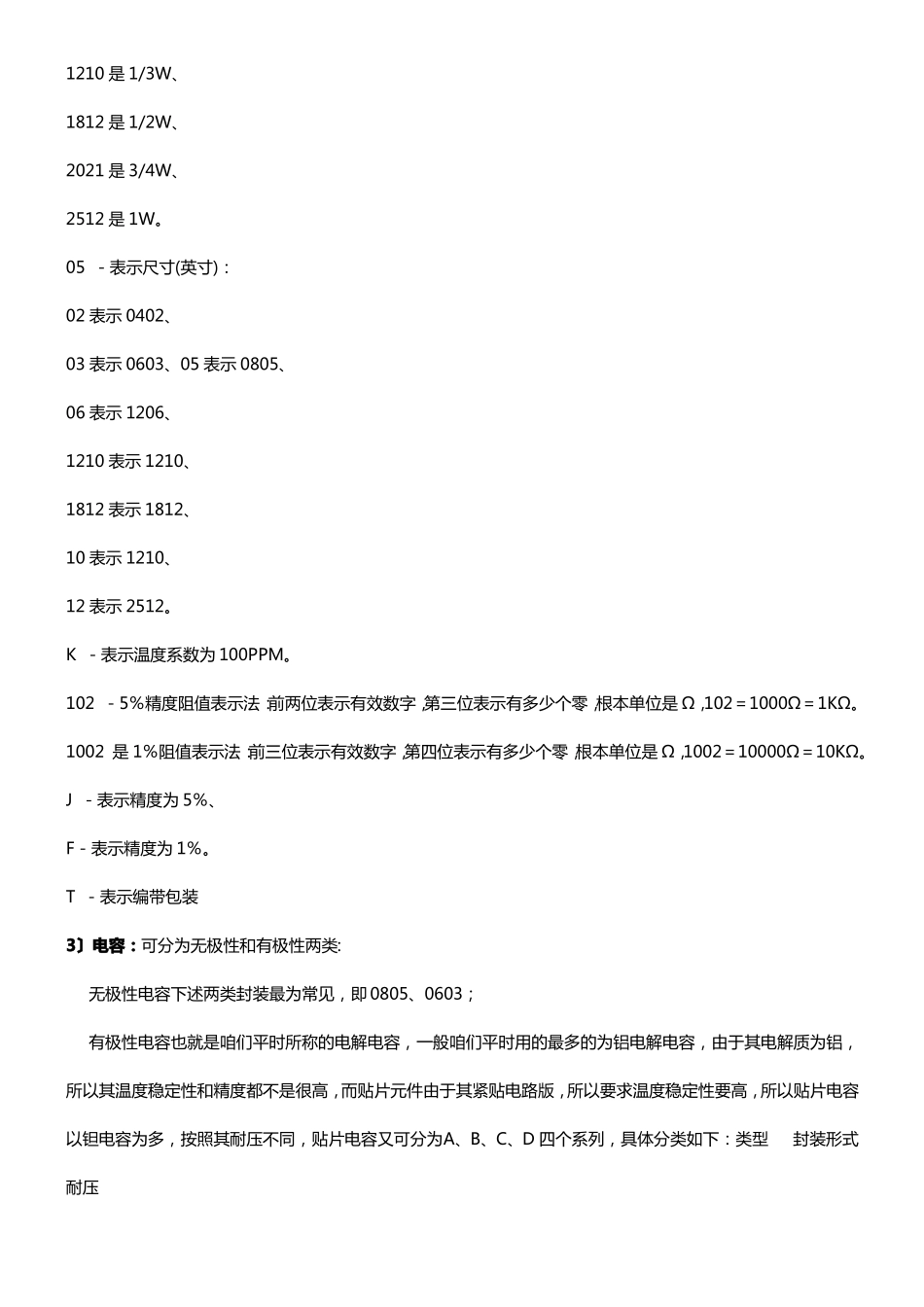

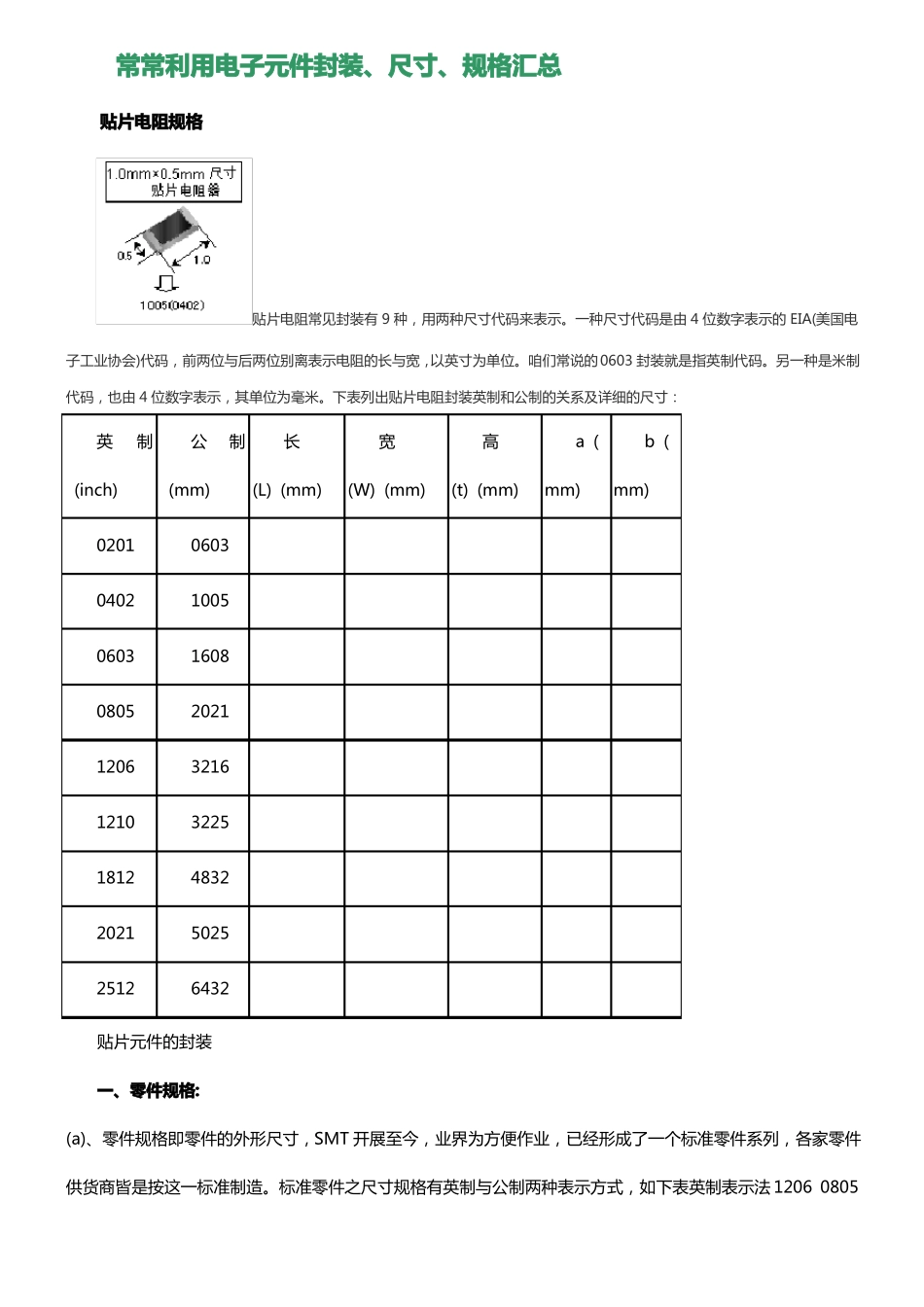

常常利用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位别离表示电阻的长与宽,以英寸为单位。咱们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英(inch)制公(mm)制长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020104020603080512061210181220212512060310051608202132163225483250256432贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸,SMT开展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。标准零件之尺寸规格有英制与公制两种表示方式,如下表英制表示法1206080506030402公制表示法3216212516081005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注:a、L〔Length〕:长度;W〔Width〕:宽度;inch:英寸b、〔b〕、在(1)中未提及零件的厚度,在这一点上因零件不同而有所不同,在生产时应以实际量测为准。〔c〕、以上所讲的主如果针对电子产品顶用量最大的电阻〔排阻〕和电容〔排容〕,其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。〔d〕、SMT开展至今,随着电子产品集成度的不断提高,标准零件慢慢向微型化开展,现在最小的标准零件已经到了0201。二、常常利用元件封装1〕电阻:最为常见的有0805、0603两类,不同的是,它可以以排阻的身份出现,四位、八位都有,具体封装样式可参照MD16仿真版,也可以到设计所内部PCB库查询。注:ABCD四类型的封装形式那么为其具体尺寸,标注形式为LXSXH1210具体尺寸与电解电容B类3528类型一样0805具体尺寸:〔公制表示法〕1206具体尺寸:〔公制表示法〕2〕电阻的命名方式1、5%精度的命名:RS–05K102JT2、1%精度的命名:RS–05K1002FTR-表示电阻S-表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2021是3/4W、2512是1W。05-表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K-表示温度系数为100PPM。102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,根本单位是Ω,102=1000Ω=1KΩ。1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,根本单位是Ω,1002=10000Ω=10KΩ。J-表示精度为5%、F-表示精度为1%。T-表示编带包装3〕电容:可分为无极性和有极性两类:无极性电容下述两类封装最为常见,即0805、0603;有极性电容也就是咱们平时所称的电解电容,一般咱们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性和精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,按照其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A321610VB352816VC603225VD734335V贴片钽电容的封装是分为A型〔3216〕,B型〔3528〕,C型〔6032〕,D型〔7343〕,E型〔7845〕。有斜角的是表示正极4〕、钽质电容(Tantalum)钽质电容已经愈来愈多应用于各类电子产品上,属于比拟珍贵的零件,开展至今,也有了一个标准尺寸系列,用英文字母Y、A、X、B、C、D来代表。其对应关系如下表型号YAXBCD规格L〔mm〕T〔mm〕1.6注意:电容值一样但规格型号不同的钽质电容不可代用。如:10UF/16V〞B〞型与10UF/16V〞C〞型不可彼此代用。二极管:按照所经受电流的的限度,封装形式大致分为两类,小电流型〔如1N4148〕封装为1206,大电流型〔如IN4007〕暂没有具体封装形式,只能给出具体尺寸:发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个品级,常常利用的封装形式有三类:0805、1206、1210元件代号封装备注电阻电阻电阻电阻电阻电阻电阻电阻电容CRAD0.1方型电容电容CRAD0.2方型电容电容CRAD0.3方型电容电容CRAD0.4方...
