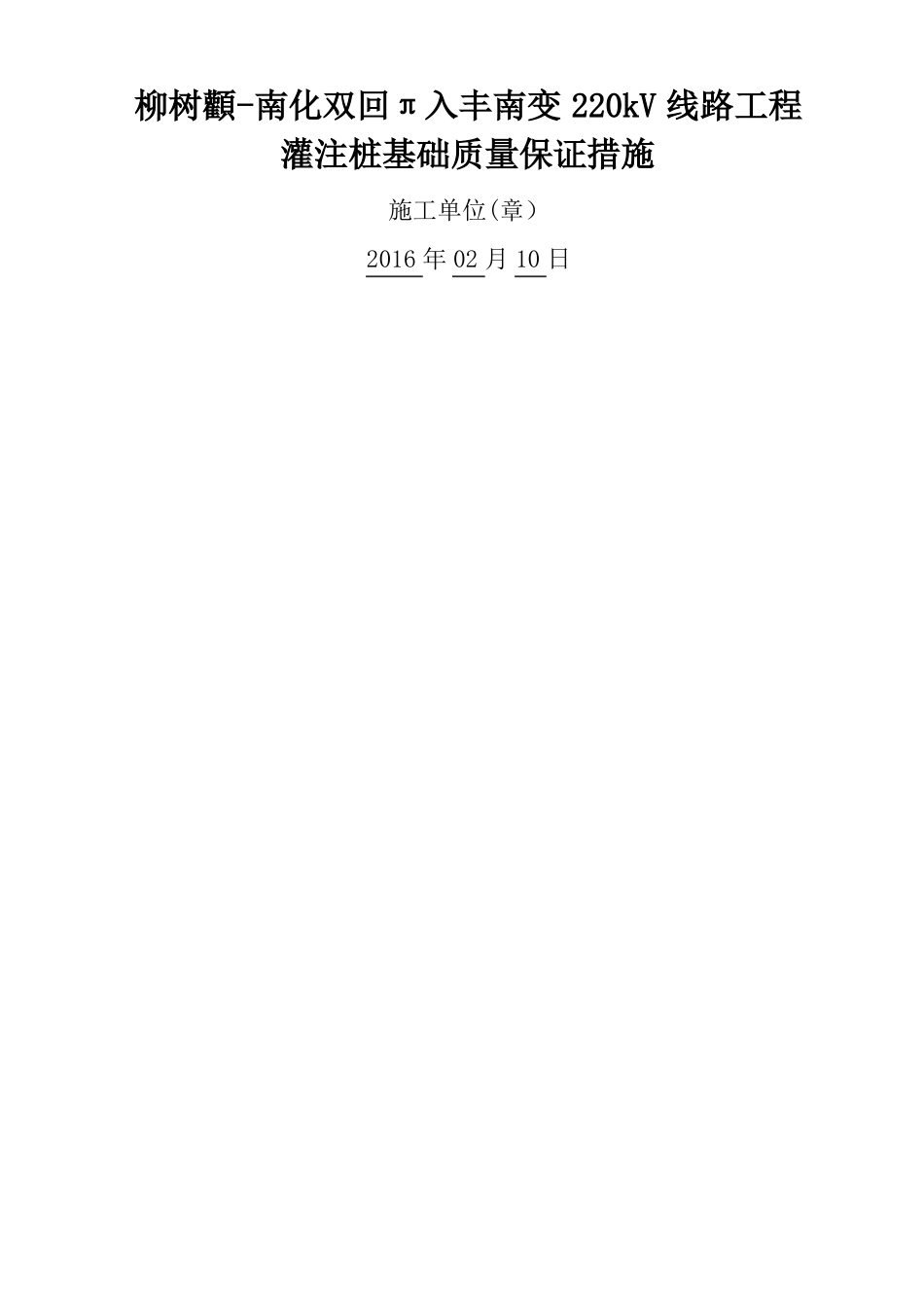

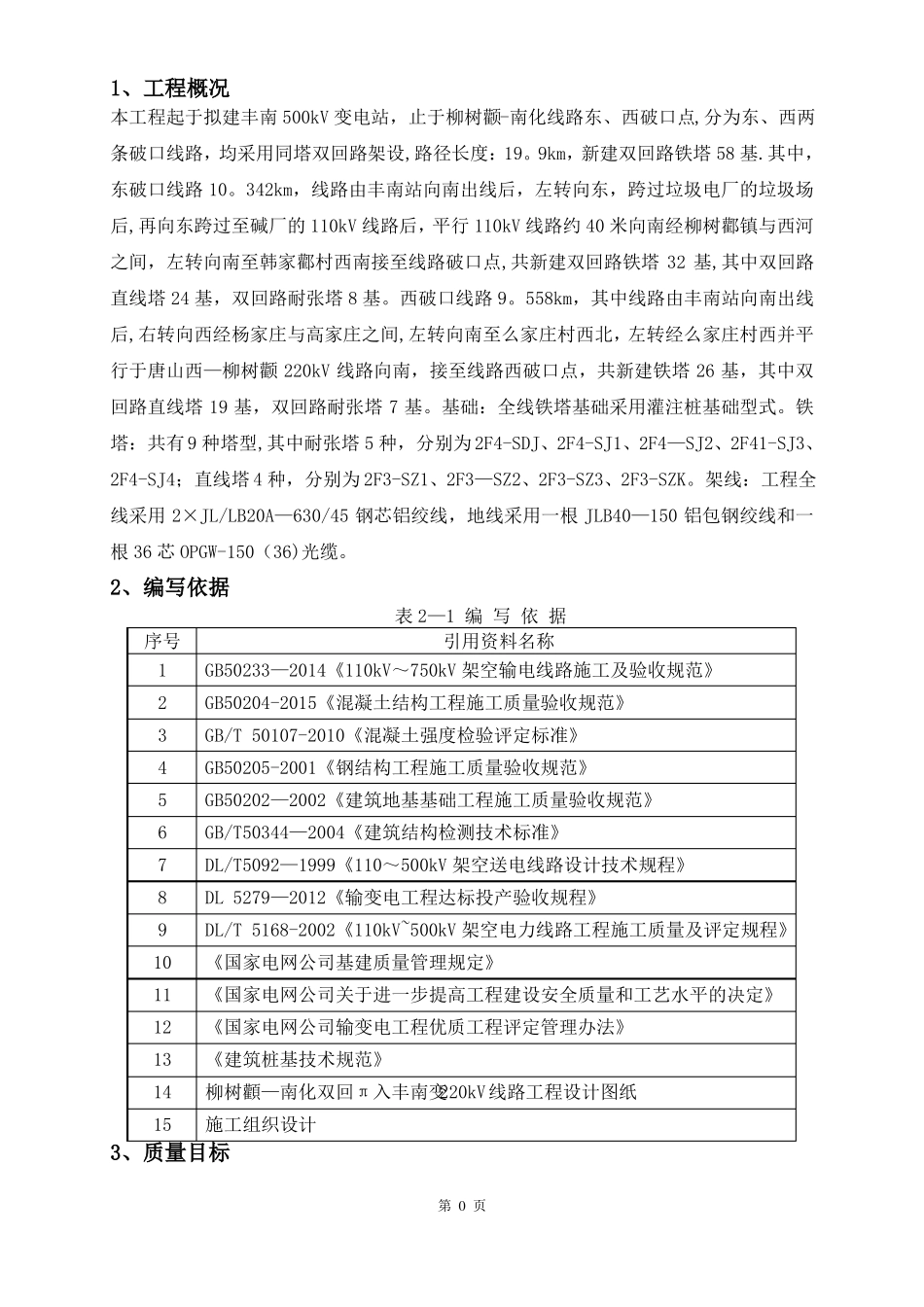

柳树顴-南化双回π入丰南变220kV线路工程灌注桩基础质量保证措施施工单位(章）2016年02月10日目次1工程概况02编写依据03质量目标03。1质量目标及分解14质量方针15作业准备15。1人员配备15.2工器具及仪器仪表配置16质量保证措施26.1测量定位26。3泥浆质量26.4沉渣厚度控制26。5钢筋制作与安装36。6钻孔阶段质量控制36。7灌注水下混凝土56.8消除质量通病56。9施工质量的监督保证措施77质量控制措施及检验标准87。1质量控制措施87。2质量控制表97。3检验标准108质量管理机构101、工程概况本工程起于拟建丰南500kV变电站，止于柳树颧-南化线路东、西破口点,分为东、西两条破口线路，均采用同塔双回路架设,路径长度：19。9km，新建双回路铁塔58基.其中，东破口线路10。342km，线路由丰南站向南出线后，左转向东，跨过垃圾电厂的垃圾场后,再向东跨过至碱厂的110kV线路后，平行110kV线路约40米向南经柳树酄镇与西河之间，左转向南至韩家酄村西南接至线路破口点,共新建双回路铁塔32基,其中双回路直线塔24基，双回路耐张塔8基。西破口线路9。558km，其中线路由丰南站向南出线后,右转向西经杨家庄与高家庄之间,左转向南至么家庄村西北，左转经么家庄村西并平行于唐山西—柳树颧220kV线路向南，接至线路西破口点，共新建铁塔26基，其中双回路直线塔19基，双回路耐张塔7基。基础：全线铁塔基础采用灌注桩基础型式。铁塔：共有9种塔型,其中耐张塔5种，分别为2F4-SDJ、2F4-SJ1、2F4—SJ2、2F41-SJ3、2F4-SJ4；直线塔4种，分别为2F3-SZ1、2F3—SZ2、2F3-SZ3、2F3-SZK。架线：工程全线采用2×JL/LB20A—630/45钢芯铝绞线，地线采用一根JLB40—150铝包钢绞线和一根36芯OPGW-150（36)光缆。2、编写依据序号123456789101112131415表2—1编写依据引用资料名称GB50233—2014《110kV～750kV架空输电线路施工及验收规范》GB50204-2015《混凝土结构工程施工质量验收规范》GB/T50107-2010《混凝土强度检验评定标准》GB50205-2001《钢结构工程施工质量验收规范》GB50202—2002《建筑地基基础工程施工质量验收规范》GB/T50344—2004《建筑结构检测技术标准》DL/T5092—1999《110～500kV架空送电线路设计技术规程》DL5279—2012《输变电工程达标投产验收规程》DL/T5168-2002《110kV~500kV架空电力线路工程施工质量及评定规程》《国家电网公司基建质量管理规定》《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》《国家电网公司输变电工程优质工程评定管理办法》《建筑桩基技术规范》柳树顴—南化双回π入丰南变220kV线路工程设计图纸施工组织设计3、质量目标第0页3.1质量目标及分解3.1。1本工程奉行“质量第一，用户至上"的服务宗旨；本项目经理部将执行公司制定的“精心策划、规范管理、创建一流产品；诚信服务、改进创新、保零故障运行”的质量方针,保证项目的要求得到最大程度的满足。（1）输变电工程“标准工艺”应用率100％.（2）工程“零缺陷”投运。（3）实现工程达标投产及优质工程目标.（4）工程使用寿命满足国家电网公司质量要求。（5）基础顶面高差小于3mm，保证一次施工成型，避免二次抹面；（6）基础根开、对角线尺寸误差小于±1.5‰；（7）杜绝重大质量事故，杜绝质量返工损失率;（8）消除基础地脚螺栓中心与柱中心偏移超差，保证基础各项几何尺寸。不发生因工程建设原因造成的六级及以上工程质量事件。4、质量方针用户至上，质量第一，巩固基础，深化管理。求实创新,稳步发展，争创优质，提高信誉。5、作业准备5.1人员配备表5—1人员配备表工序名称建议工作人数负责人数监护人数111准备阶段101成孔阶段101浇制成型101注：作业人数根据具体工程规模配备.5.2工器具及仪器仪表配置表5—2主要工器具及仪器仪表配置表序号123456789101112131415名称扳手钳秤发电机电焊机经纬仪桩机铲铁锤钢卷尺角铁桩坍落度筒商品混凝土车输送泵车（管）试块盒规格/编号10-18寸1200mmTGT-10050kw、90kwBS1-380DJD2-2PGGZ—150018磅30m100×200×300150×150×第1页单位把把台台台台套把把把条个台台套数量841各121110321215110备注（含水平尺）180米管16泥浆比重计150台1注：主要工器具及仪器仪表根据...
