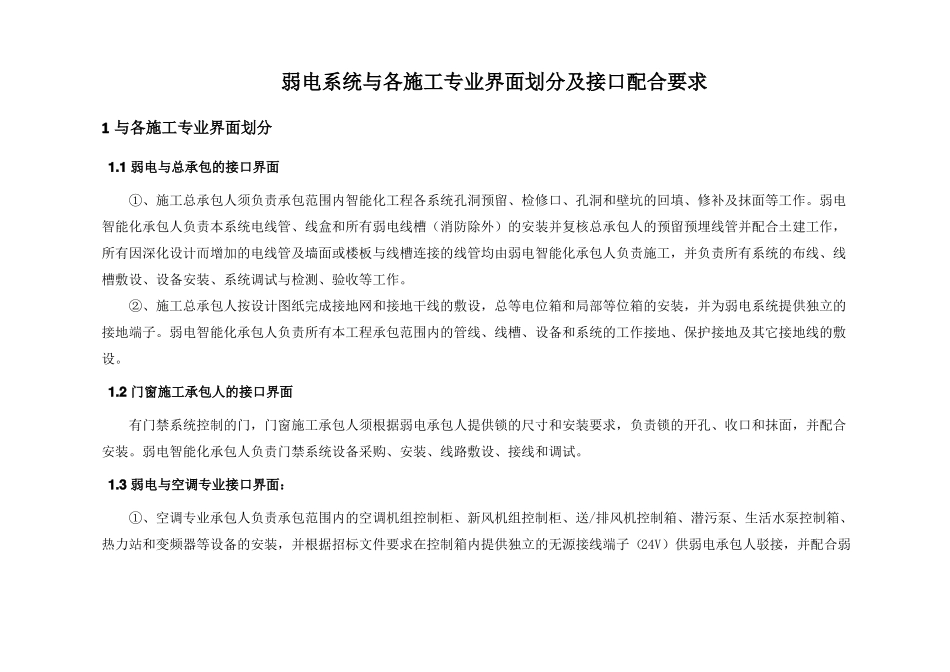

弱电系统与各施工专业界面划分及接口配合要求1与各施工专业界面划分1.1弱电与总承包的接口界面①、施工总承包人须负责承包范围内智能化工程各系统孔洞预留、检修口、孔洞和壁坑的回填、修补及抹面等工作。弱电智能化承包人负责本系统电线管、线盒和所有弱电线槽（消防除外）的安装并复核总承包人的预留预埋线管并配合土建工作，所有因深化设计而增加的电线管及墙面或楼板与线槽连接的线管均由弱电智能化承包人负责施工，并负责所有系统的布线、线槽敷设、设备安装、系统调试与检测、验收等工作。②、施工总承包人按设计图纸完成接地网和接地干线的敷设，总等电位箱和局部等位箱的安装，并为弱电系统提供独立的接地端子。弱电智能化承包人负责所有本工程承包范围内的管线、线槽、设备和系统的工作接地、保护接地及其它接地线的敷设。1.2门窗施工承包人的接口界面有门禁系统控制的门，门窗施工承包人须根据弱电承包人提供锁的尺寸和安装要求，负责锁的开孔、收口和抹面，并配合安装。弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。1.3弱电与空调专业接口界面：①、空调专业承包人负责承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱内提供独立的无源接线端子（24V）供弱电承包人驳接，并配合弱电智能化承包人安装与调试。弱电智能化承包人负责从上述控制箱的接线端子或接口进行驳接，并负责从控制箱至DDC控制器等设备的管线敷设和接线工作。②、空调专业承包人负责承包范围内通风空调系统上各类风阀和水阀的采购及安装，各类调节阀电动执行器为BAS提供0-24V或4-20mA的模拟控制信号，水阀电动执行器提供0-10V或4-20mA的模拟反馈信号。总承包人负责为所有必须控制的调节阀提供电源并负责管线敷设与接线，弱电智能化承包人负责从DDC箱至个控制设备的管线敷设及接线。③、与空调新风柜的接口界面空调设备供货人须根据设计文件和招标文件要求向弱电智能化承包人提供过滤网的型号与尺寸及初、终压力值和压差报警阻力设定值，并配合弱电智能化承包人进行接线、调试和验收。弱电智能化承包人负责通风系统的控制管线敷设和接线，并完成BAS系统集成。④、与热/冷源系统/变频多联室外机的接口界面名称热源系统位置由热源系统设备布线至BA接口网关冷源系统由冷源系统设备布线至BA接口网关TCP/IP或者RS485；硬件点通讯方式TCP/IP或者RS485接口协议/类型MODBUS、OPC或者其他标准接口MODBUS、OPC或者其他标准接口；提供相应控制点的接点信号，并且说明该类控制点的参数变频多联室外机由多联机布线至BA接口网关RS485或者其他标准接口MODBUS、OPC或者其他标准接口需提供的监测内容；温度、压力、压差开关等的状态，冷机、水泵的控制箱以及蝶阀的硬点接口需提供的监测内容需提供监测内容的数据量大接口提供内容需提供的监测内容备注小1.4配电/照明承包人接口界面：配电/照明承包人负责承包范围内的照明配电箱的安装，照明配电箱内须预留智能照明模块的安装位置，弱电智能化承包人负责提供智能照明模块尺寸及安装方式，照明回路的接线由配电/照明承包人负责，弱电智能化承包人给予配合技术指导，弱电系统接线由弱电智能化承包人负责，并且每个电箱均需给出一路供电电源给智能照明系统。1.5与电梯的接口界面①、电梯承包人负责提供电梯轿厢内摄像机所须音、视频线和电源线敷设到电梯机房。②、电梯承包人应提供弱电智能化承包人进行BAS系统集成接口。名称电梯位置各个电梯串联后布线至BA接口网关通讯方式RS485或者其他标准接口接口协议/类型MODBUS、OPC或者其他标准接口接口提供内容需提供的监测内容备注需提供监测内容的数据量大小③、电梯承包人应配合弱电智能化承包人进行视频监控系统和BAS系统接线、调试和验收。弱电智能化承包人负责将电梯摄像机信号从电梯机房接入消防控制室（监控中心）并完成调试工作及BAS系统的集成。5、与精装修工程的接口界面精装修工程承包人完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口，配合设备安装的开孔、开洞、开检修口、...
