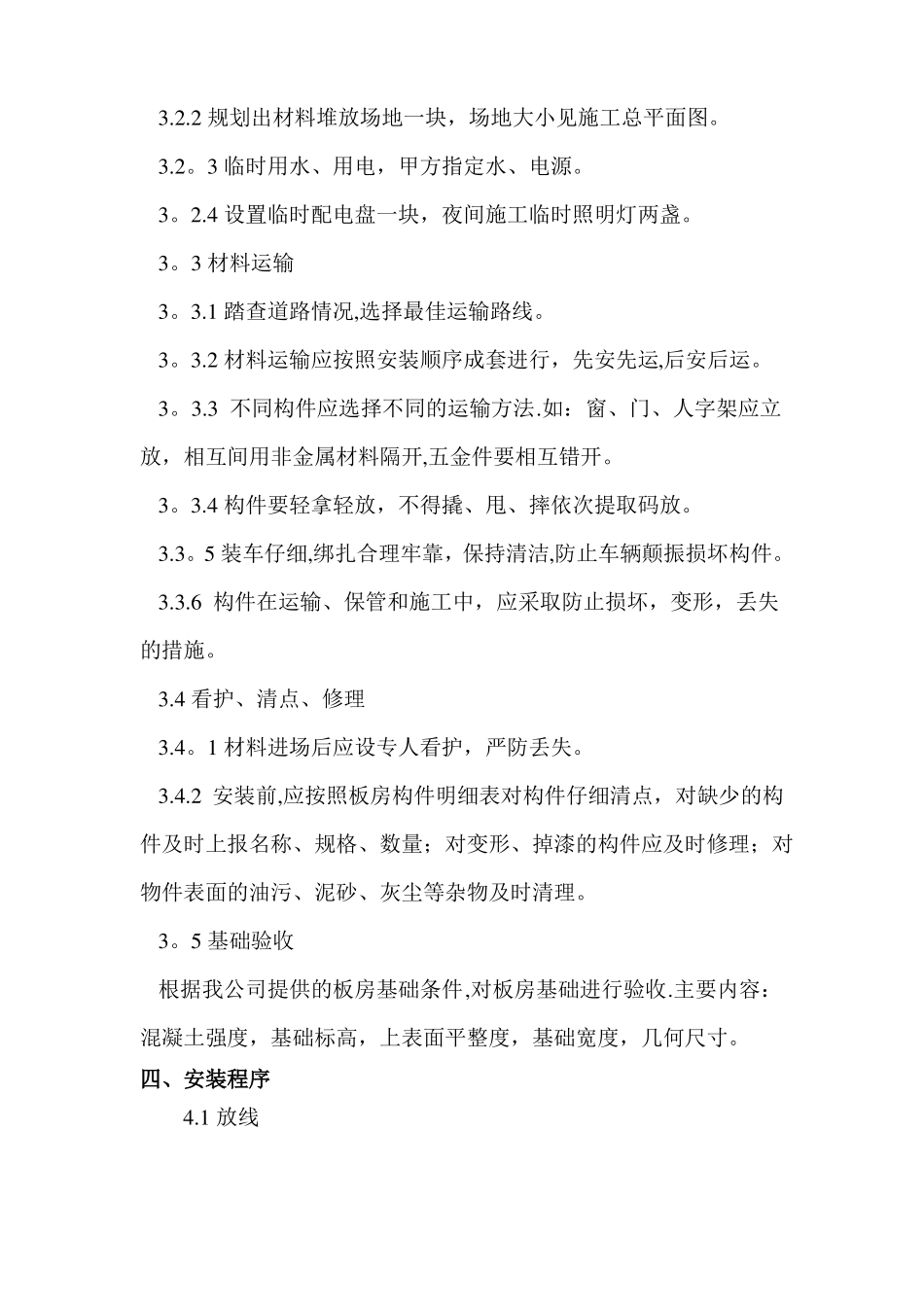

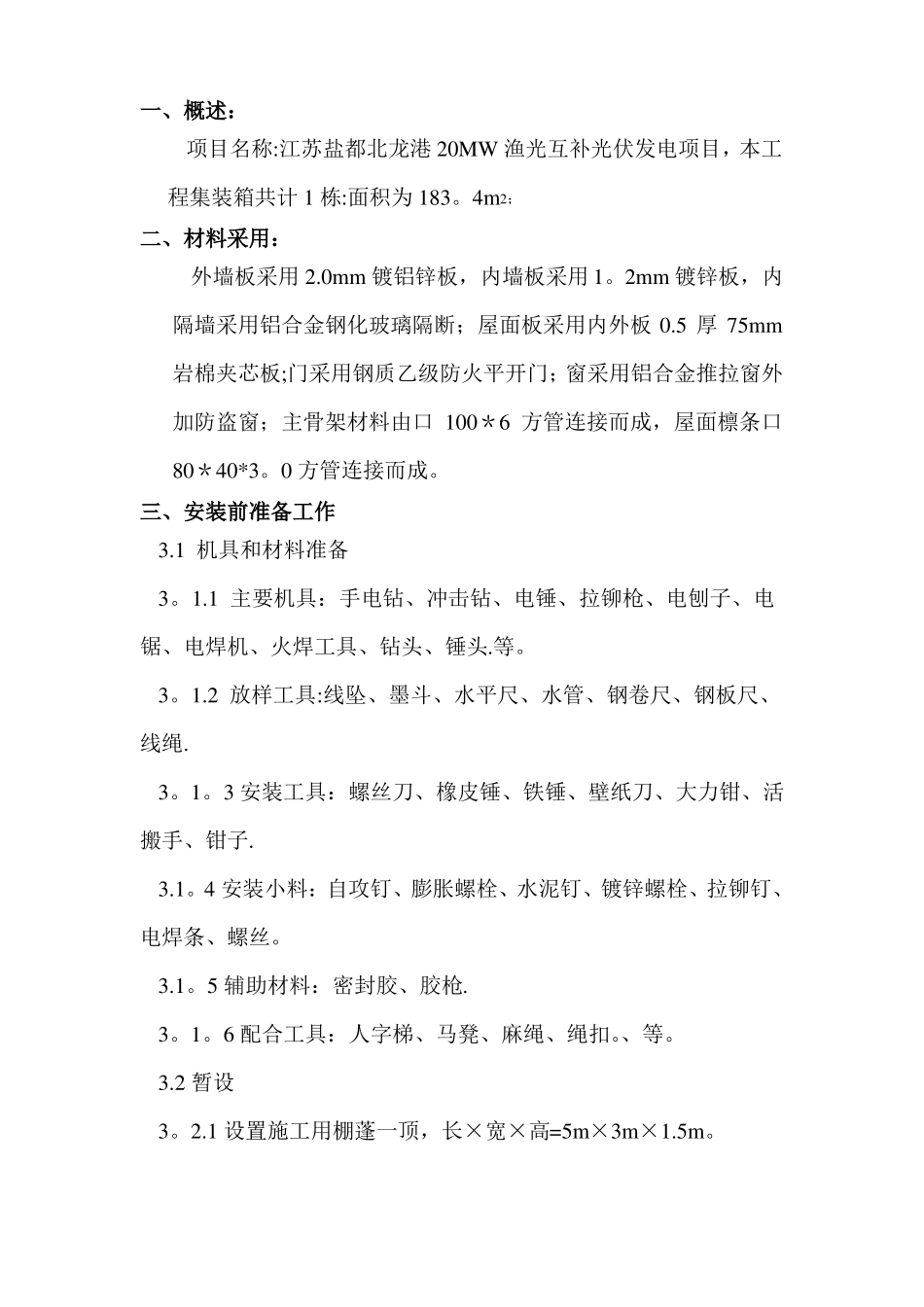

上海电力盐城北龙港光伏发电项目工程集装箱组装方案一、概述：项目名称:江苏盐都北龙港20MW渔光互补光伏发电项目，本工程集装箱共计1栋:面积为183。4m2；二、材料采用：外墙板采用2.0mm镀铝锌板，内墙板采用1。2mm镀锌板，内隔墙采用铝合金钢化玻璃隔断；屋面板采用内外板0.5厚75mm岩棉夹芯板;门采用钢质乙级防火平开门；窗采用铝合金推拉窗外加防盗窗；主骨架材料由口100＊6方管连接而成，屋面檩条口80＊40*3。0方管连接而成。三、安装前准备工作3.1机具和材料准备3。1.1主要机具：手电钻、冲击钻、电锤、拉铆枪、电刨子、电锯、电焊机、火焊工具、钻头、锤头.等。3。1.2放样工具:线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳.3。1。3安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活搬手、钳子.3.1。4安装小料：自攻钉、膨胀螺栓、水泥钉、镀锌螺栓、拉铆钉、电焊条、螺丝。3.1。5辅助材料：密封胶、胶枪.3。1。6配合工具：人字梯、马凳、麻绳、绳扣。、等。3.2暂设3。2.1设置施工用棚蓬一顶，长×宽×高=5m×3m×1.5m。3.2.2规划出材料堆放场地一块，场地大小见施工总平面图。3.2。3临时用水、用电，甲方指定水、电源。3。2.4设置临时配电盘一块，夜间施工临时照明灯两盏。3。3材料运输3。3.1踏查道路情况,选择最佳运输路线。3。3.2材料运输应按照安装顺序成套进行，先安先运,后安后运。3。3.3不同构件应选择不同的运输方法.如：窗、门、人字架应立放，相互间用非金属材料隔开,五金件要相互错开。3。3.4构件要轻拿轻放，不得撬、甩、摔依次提取码放。3.3。5装车仔细,绑扎合理牢靠，保持清洁,防止车辆颠振损坏构件。3.3.6构件在运输、保管和施工中，应采取防止损坏，变形，丢失的措施。3.4看护、清点、修理3.4。1材料进场后应设专人看护，严防丢失。3.4.2安装前,应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量；对变形、掉漆的构件应及时修理；对物件表面的油污、泥砂、灰尘等杂物及时清理。3。5基础验收根据我公司提供的板房基础条件,对板房基础进行验收.主要内容：混凝土强度，基础标高，上表面平整度，基础宽度，几何尺寸。四、安装程序4.1放线按照图纸尺寸，利用墨斗在板房基础上弹出板房安装位置线，用勾股弦法规方。用水平管在基础四周给出相对标高点，标点数量每根地梁上不少于2个点.4.2地梁安装将地梁吊放放至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置允许偏差3毫米。根据基础四周给定的相对标高找正地梁标高。调整地梁标高时，应以最高点基础为基准,利用水平尺、变尺进行.地梁标高允许偏差：同一根地梁两端±5mm两梁接头±5mm跨间±10mm地梁找正后，焊接成型,焊接符合规范要求；按图示连接次梁工10＃,焊接成型,焊接符合规范要求；铺设花纹板、抗静电地板；4.3立柱安装最下面一道圈梁口100＊6。0安装；将立柱抬至安装位置竖起，使柱下卡码卡于最下面一道圈梁上，角立柱、中间立柱，山墙立柱均焊接成型,符合规范要求.走道托架可随柱一起安装。即在地面将走道托架与柱连接,使之为一体。校正立柱垂直度(沿墙板方向）.柱垂直度用磁力线坠测量,柱垂直度允许偏差为L/100，≤10mm。4。4.楼面一字梁系统安装安装顺序：一字梁→楼面檩条将一字梁吊起至安装位置。一字梁每端用柱焊接。安装楼面檩条。4.5外墙板安装按照配板图安装外墙板，安装前,用抹布将墙板擦洗干净。外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。外墙板接缝，应顺水流方向拼接.地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死,以防漏水.4.6窗安装安装顺序:窗台上、下收口—→窗框安装—→窗扇安装—→窗锁钩-→打胶在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重合。将窗框放于立柱侧槽内，用钢卷尺测量窗框内角对角线长度，使两对角线长度相等。调整窗框使其横平竖直，高低一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。安装窗扇安装窗锁钩。根据窗扇上锁钩位置,安装窗柜上锁钩，应确保两锁钩位置一致，安装牢固，开关灵活。4.7门安装安装...
