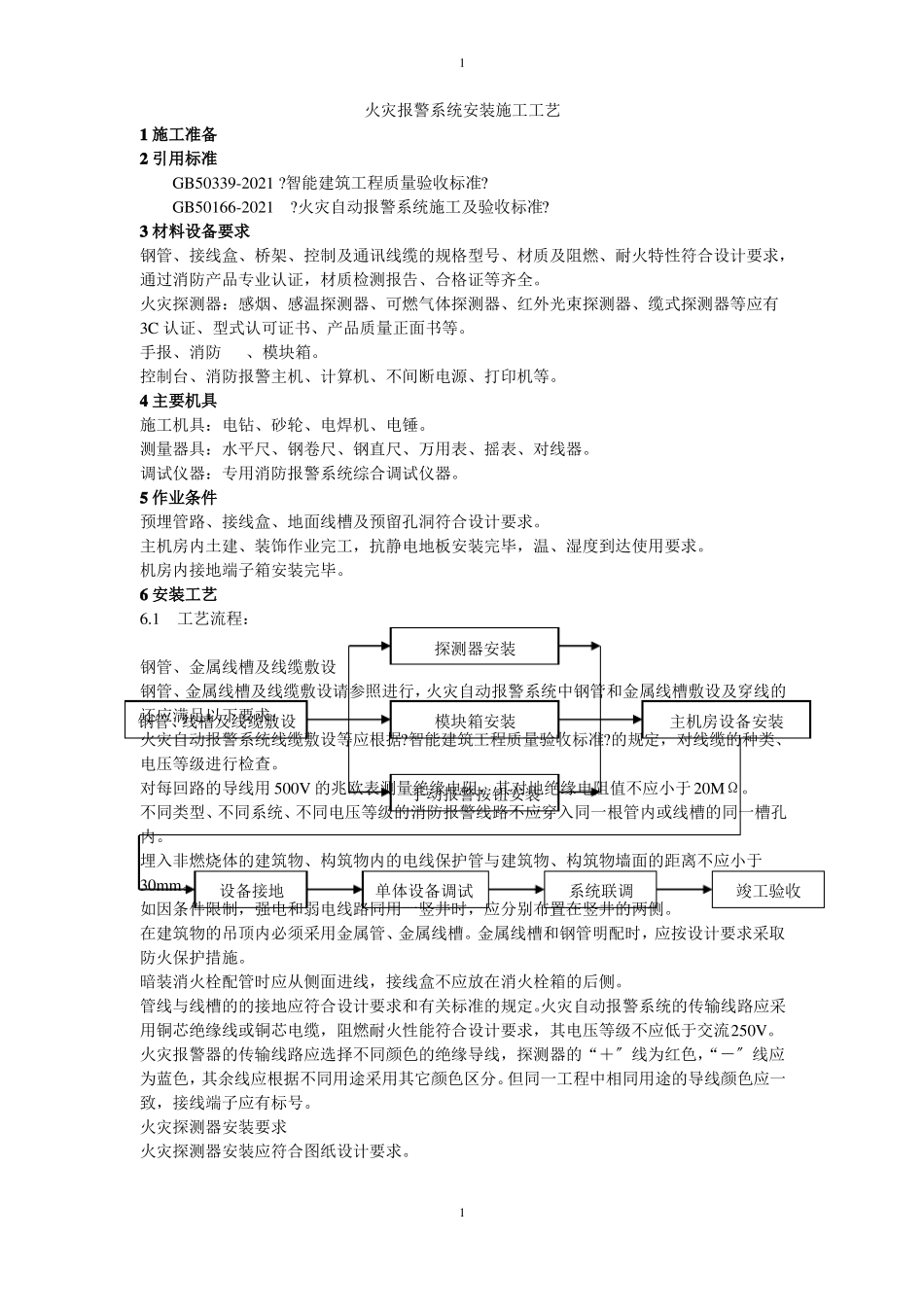

1火灾报警系统安装施工工艺1施工准备2引用标准GB50339-2021?智能建筑工程质量验收标准?GB50166-2021?火灾自动报警系统施工及验收标准?3材料设备要求钢管、接线盒、桥架、控制及通讯线缆的规格型号、材质及阻燃、耐火特性符合设计要求，通过消防产品专业认证，材质检测报告、合格证等齐全。火灾探测器：感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等。手报、消防、模块箱。控制台、消防报警主机、计算机、不间断电源、打印机等。4主要机具施工机具：电钻、砂轮、电焊机、电锤。测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。调试仪器：专用消防报警系统综合调试仪器。5作业条件预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。主机房内土建、装饰作业完工，抗静电地板安装完毕，温、湿度到达使用要求。机房内接地端子箱安装完毕。6安装工艺6.1工艺流程：探测器安装钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足以下要求：钢管、线槽及线缆敷设模块箱安装主机房设备安装火灾自动报警系统线缆敷设等应根据?智能建筑工程质量验收标准?的规定，对线缆的种类、电压等级进行检查。对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。手动报警按钮安装不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内。埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。设备接地单体设备调试系统联调竣工验收如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。在建筑物的吊顶内必须采用金属管、金属线槽。金属线槽和钢管明配时，应按设计要求采取防火保护措施。暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。管线与线槽的的接地应符合设计要求和有关标准的规定。火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋〞线为红色，“－〞线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致，接线端子应有标号。火灾探测器安装要求火灾探测器安装应符合图纸设计要求。11探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°。探测器的底座应固定可靠。的余量，入端处应有明显标志。探测器确认灯应面向便于人员观察的主要入口方向。探测器底座的穿线孔宜封堵，安装时应采取保护措施〔如装上防护罩〕。在电梯井、升降机井设置探测器时其位置宜在井道上方的机房顶棚上。内，不应有遮挡物。探测器至空调送风口边的水平距离不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m。探测器距端墙的距离不应大于探测器安装间距的一半。可燃气体探测器的安装位置和安装高度应依据所探测气体的性质而定：a当探测的可燃气体比空气重时，探测器安装在下部。可燃气体探测器应安装在距煤气灶4m以内，距离地面应为0.3m。b时，探测器应安装在有煤气灶梁的一侧。c以内。红外光束探测器的安装应符合以下要求：a发射器和接收器应安装在一条直线上。b光线通路上应防止出现运动物体，不应有遮挡物。c相邻两组红外光束感烟探测器水平距离应不大于14m，探测器距侧墙的水平距离不应大于7m，且不应小于0.5m。d探测器光束距顶棚一般为0.3～0.8m，且不得大于1m。e探测器发出的光束应与顶棚水平，远离强磁场，防止阳光直射，底座应牢固地安装在墙上。缆式探测器的安装应符合以下要求：缆式探测器用于监测室内火灾时，可敷设在室内的顶棚上，其线路距顶棚的垂直距离应小于0.5m。热敏电缆安装在电缆托架或支架上时，要紧贴电力电缆或控制电缆的外护套，呈正弦波方式敷设。热敏电缆敷设在传送带上时，可借助M形吊线直接敷设于被保护传送带的上方及...
