水利高效灌溉自动化施工组织方案VIP免费

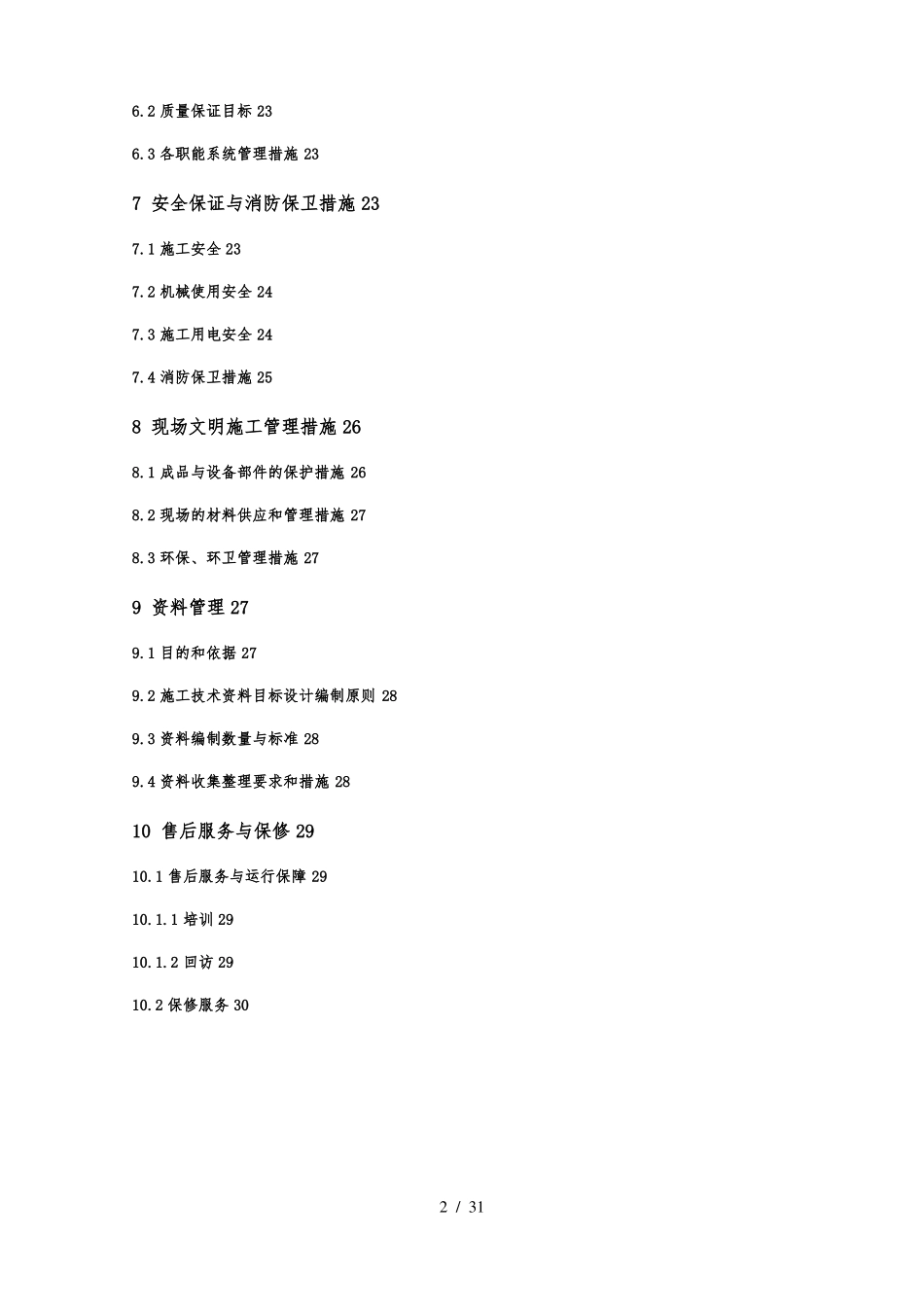

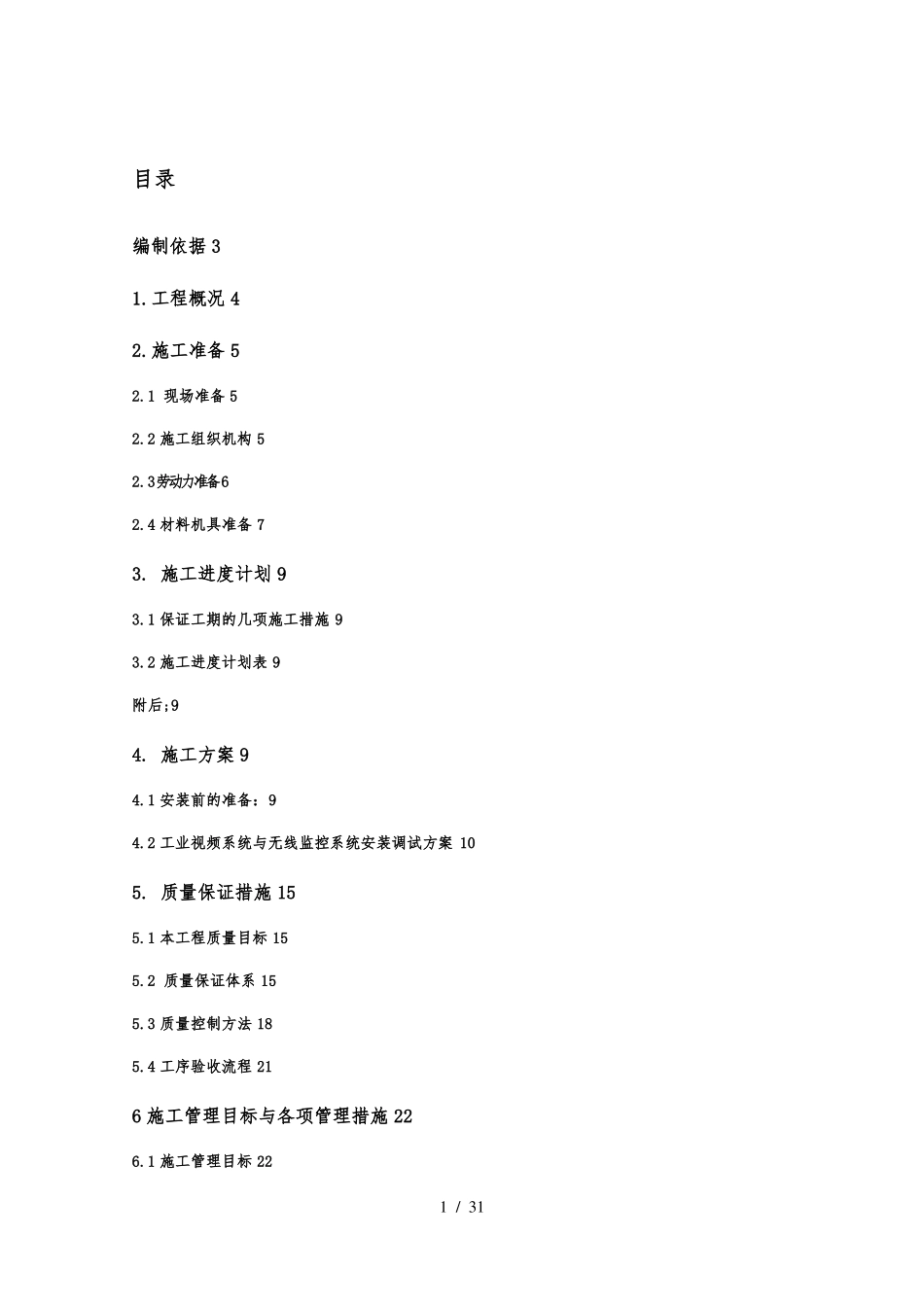

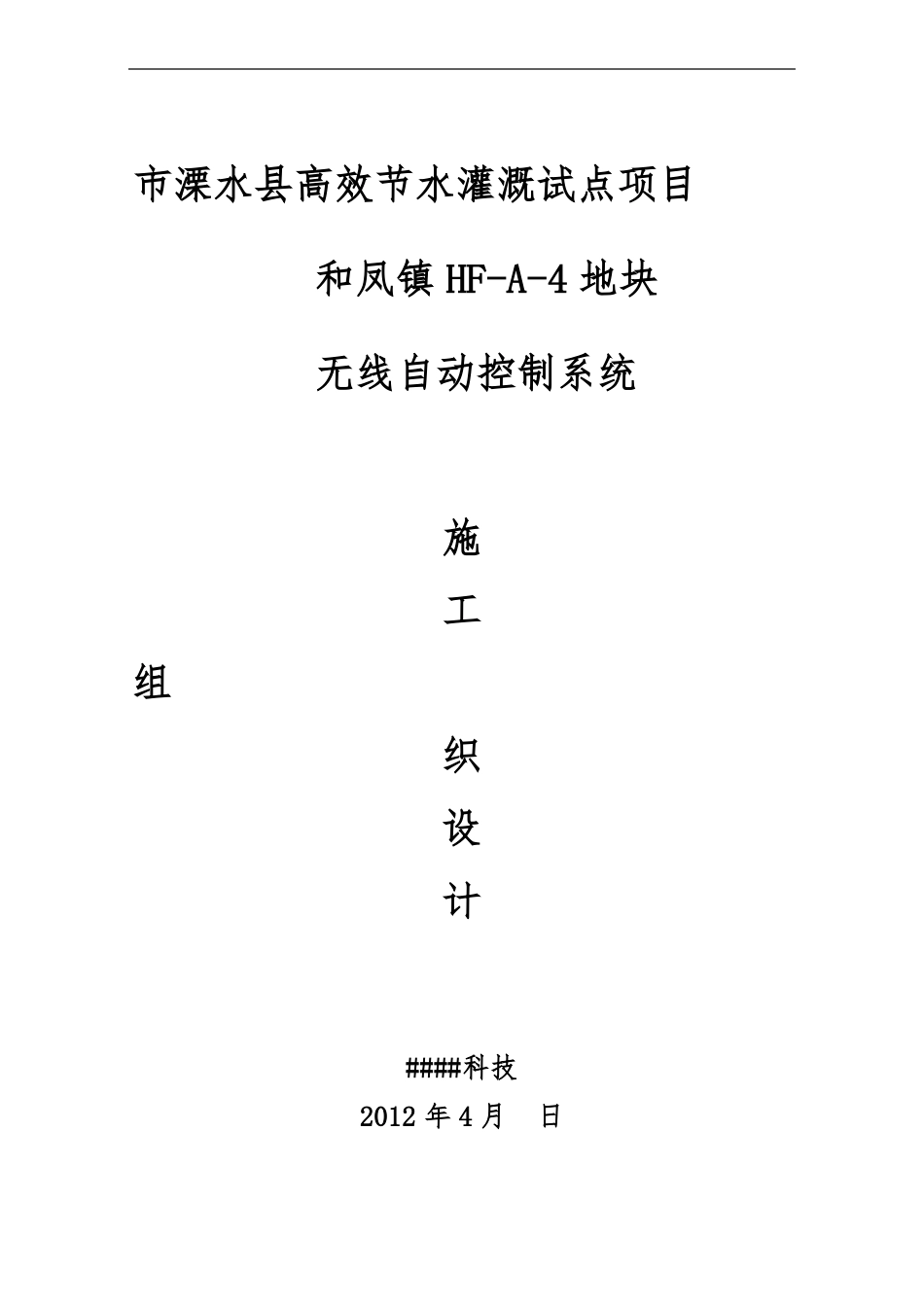

市溧水县高效节水灌溉试点项目组和凤镇HF-A-4地块无线自动控制系统施工织设计####科技2012年4月日目录编制依据31.工程概况42.施工准备52.1现场准备52.2施工组织机构52.3劳动力准备62.4材料机具准备73.施工进度计划93.1保证工期的几项施工措施93.2施工进度计划表9附后;94.施工方案94.1安装前的准备：94.2工业视频系统与无线监控系统安装调试方案105.质量保证措施155.1本工程质量目标155.2质量保证体系155.3质量控制方法185.4工序验收流程216施工管理目标与各项管理措施226.1施工管理目标221/316.2质量保证目标236.3各职能系统管理措施237安全保证与消防保卫措施237.1施工安全237.2机械使用安全247.3施工用电安全247.4消防保卫措施258现场文明施工管理措施268.1成品与设备部件的保护措施268.2现场的材料供应和管理措施278.3环保、环卫管理措施279资料管理279.1目的和依据279.2施工技术资料目标设计编制原则289.3资料编制数量与标准289.4资料收集整理要求和措施2810售后服务与保修2910.1售后服务与运行保障2910.1.1培训2910.1.2回访2910.2保修服务302/31编制依据《建筑电气工程施工质量验收规》（GB50303-2011）《自动化仪表工程施工质量验收规》（GB50131—2007）《电子计算机机房设计规》（GB50174-93）《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）《民用闭路电视监控电视系统工程技术规》GB50198-94《建筑电气通用图集》（92DQ1~13）《等电位联结安置》（02D501-2）《建筑物防雷设施安装（含2003年局部修改版）》（99D501-1、99（03）D501-1）3/311.工程概况本工程为市溧水县高效节水项目；规划实施高效节水面积60320亩，分别在和凤、白马、洪蓝和永阳四个镇实施，和凤镇14360亩、白马镇17000亩、洪蓝镇18600亩和永阳镇10360亩；其中在试点项目中选取和凤镇HF-A-4地块中的180亩作为无线自动控制系统试点，该区域全部为大棚栽培设施，种植蔬菜。该系统采用ZigBee无线传感器网络技术和ModBus总线技术构建；系统主要包括若干台恒压供水泵站等、40个太阳能供电的ZigBee无线通讯控制从站、1个现场控制站和一个监控中心组建而成。恒压供水主要用科工科技较为成熟的产品COCON-PUDV系列产品和真空泵与阀门控制产品通过压力变送器等传感器达到自动与恒压供水目的。ZigBee无线通讯从站有太阳能供电，控制下端有土壤水分变送器、温湿度照度变送器、有ModBus通讯功能的水表与OTL电磁阀通过自动来调节大棚蔬菜所需水量以达到节水目的。现场控制站主要有一个现场操作台、与ZigBee无线通讯主站与相关监控系统、此站主要为现场控制操作与数据采集控制、视频数据采集的中转站。监控中心为本系统的核心部分：它有视频服务器、数据服务器、监控计算机、公共计算机、视频监控幕墙、投影仪、LED字幕显示、4/31打印机与辅助设备组建而成、UPS供电。2.施工准备2.1现场准备根据本工程合同中自动化部分工程量清单与预算定额说明做好劳动力阶段进场计划。施工技术人员根据工程实际情况编制《临时用电施工方案》，方案经监理审批后方可进行施工。临电设施安装完毕后，报监理验收，验收合格后方可使用。2.2施工组织机构施工组织机构配置结构图5/31施工组织机构主要人员配备表职务技术总监(项目经理)总工程师现场施工负责人电气自控组负责人安全员商务协调采购姓名薛挺松高翔虎邱红果徐传兵翠年龚文静专业电气自动化机电一体化电气自动化电气自动化楼宇智能化营销财会2．3劳动力准备根据图纸工程量与工期要求分阶段配备不同数量的工程操作人员（详见下表）劳动力配备表序号12345工程项目ZigBee分站与传感器安装调试现场操作室安装调试水泵控制柜安装调试监控中心安装调试72小时试运行管工焊工钳工电工仪表工起重工21-1-11111-111111112121-2-2工程人员12223壮工22221根据工程施工图纸配备相关施工规和技术资料，项目专业技术6/31负责人负责本专业的图纸会审工作，并组织技术人员与工人熟悉图纸和技术资料，学习操作规程和质量标准。技术人员根据施工图纸、工艺标准、施工规与质量要求向施工员做好书面技术交底；施工员根据技术交底向操作人员做好二次书面交底与口头交底；2.4材料机具准备材料准备：根据...
