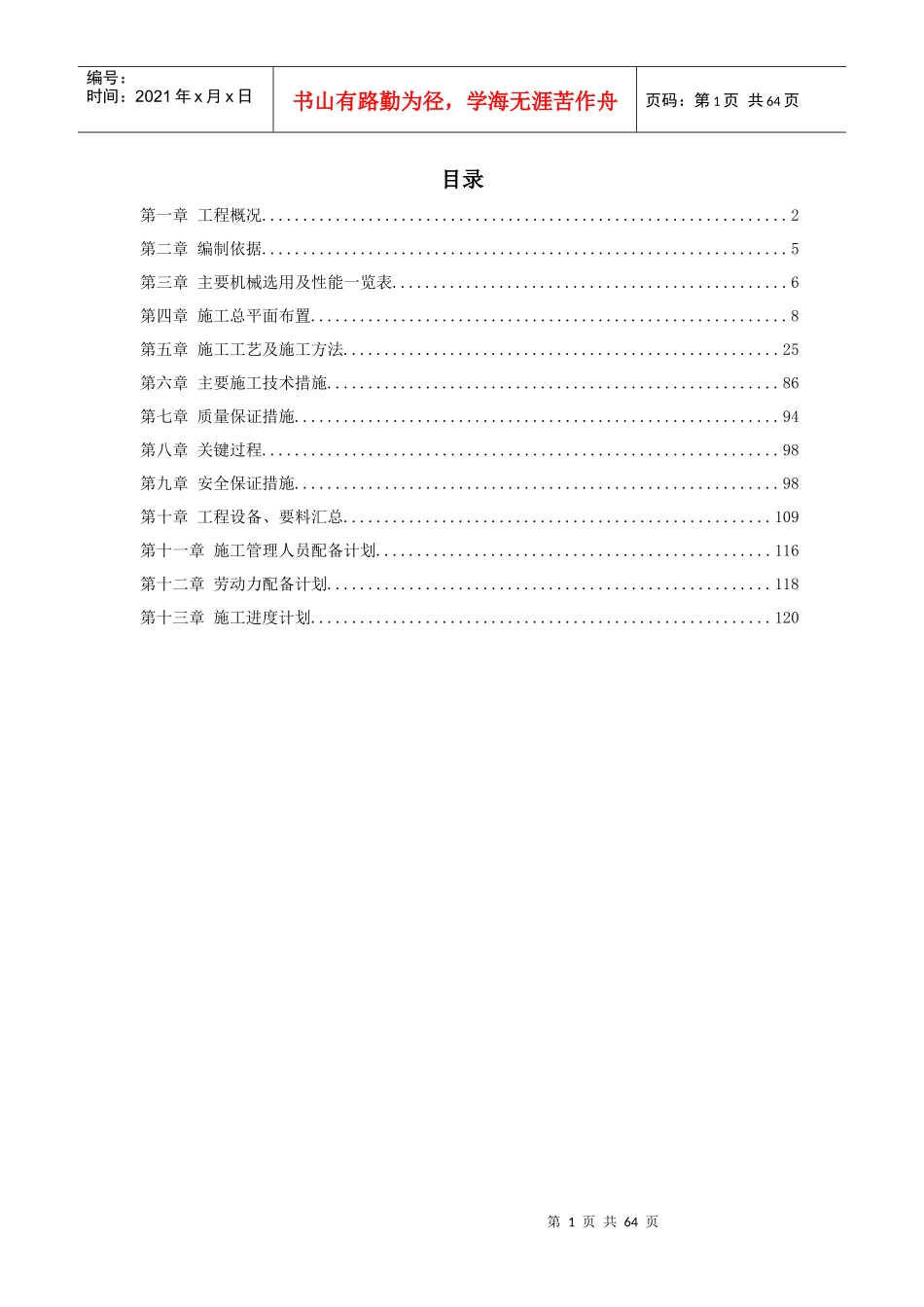

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页目录第一章工程概况................................................................2第二章编制依据................................................................5第三章主要机械选用及性能一览表................................................6第四章施工总平面布置..........................................................8第五章施工工艺及施工方法.....................................................25第六章主要施工技术措施.......................................................86第七章质量保证措施...........................................................94第八章关键过程...............................................................98第九章安全保证措施...........................................................98第十章工程设备、要料汇总....................................................109第十一章施工管理人员配备计划................................................116第十二章劳动力配备计划......................................................118第十三章施工进度计划........................................................120第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页工程概况1.1结构概况及特点国家大剧院（图1）位于人民大会堂西侧，北至西长安街，南面、西面均为居民区；总占地面积约20万m2。由北侧建筑（201区——地下停车场）、中心建筑（202区——大剧院主体建筑）和南侧建筑（203区——地下主机房）三部分构成。图1国家大剧院鸟瞰202区大剧院主体建筑由歌剧院、戏剧院、音乐厅组成（见图2）。整个工程由北京城建—香港建设—上海建工国家大剧院工程总承包联合体承建，其中联合体钢结构分部承担壳体钢结构工程的制作及安装任务。国家大剧院主体建筑钢结构椭球体壳体（以下简称“壳体”）为一超大空间的壳体，东西长约212m，南北约144m，高约46m。整个钢壳体由顶环梁、梁架构成骨架；梁架之间由连杆、斜撑连接。第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页图2大剧院主体建筑顶环梁通长采用φ1117.6-25.4THK钢管，中间矩形框采用矩形箱型梁。整个顶环梁长约60m，宽约38m。顶环梁半圆区内搁栅呈放射状分布；矩形框内南北向搁栅采用60mm钢板梁，东西向采用φ194钢管，搁栅呈网格状分布。整个顶环梁总重约700t。梁架分为A类（短轴梁架）、B（长轴梁架）；A类梁架采用60mm厚钢板制作，B类梁架采用上下翼缘不等的焊接H型钢。A类梁架共46榀，B类梁架共102榀。斜撑及连杆均采用钢管；短轴梁架之间连杆节点采用铸钢节点连接，长轴梁架连杆采用钢套筒连接。结构特点：1.1.1该壳体为一超大型空间结构，结构体量大。整个结构待壳体完全形成后，方为稳定的空间结构，所以保证施工阶段的结构稳定至关重要；1.1.2该壳体为非正椭圆球体，且壳体内外两球面的椭圆方程并不一样，因而施工中平面、空间定位测量的难度颇大；1.1.3壳体的主要结构体——梁架（尤其是短轴梁架，侧向厚度仅为60mm）平面外刚度极差，因而构件的起扳、搬运、起吊难度颇大；1.1.4梁架呈中心对称辐射状布置，因而每种同类构件最多只有四件，对构件的制作放样及安装顺序要求颇高。1.2参建单位建设单位：国家大剧院建设单位委员会设计单位：ADPi-ARCHITECTS-ENGINEERS-PLANNERS监理单位：北京双圆工程咨询监理有限公司工程总承包：北京城建-香港建设-上海建工国家大剧院工程总承包联合体钢结构主承包：联合体钢结构分部第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页1.3主要施工内容由顶环梁、梁架和连杆等组成的钢壳体的制作、安装。1.4工程目标北京市优质工程“长城杯”、国家优质工程“鲁班奖”。编制依据2.1《钢结构工程施工质量验收规范》GB50205-2001。2.2《建筑工程施工质量验收统...
