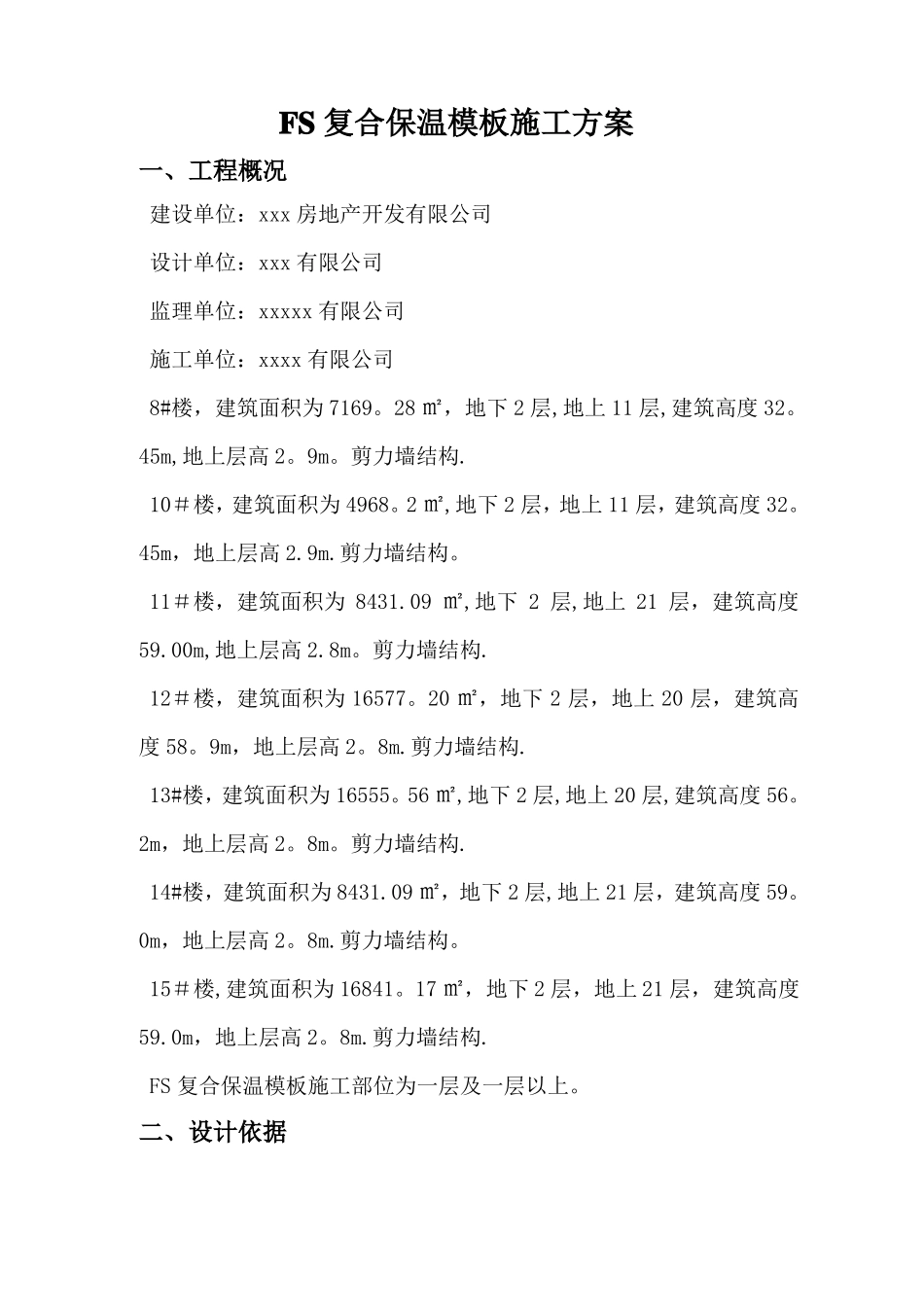

FS复合保温模板施工方案一、工程概况建设单位：xxx房地产开发有限公司设计单位：xxx有限公司监理单位：xxxxx有限公司施工单位：xxxx有限公司8#楼，建筑面积为7169。28㎡，地下2层,地上11层,建筑高度32。45m,地上层高2。9m。剪力墙结构.10＃楼，建筑面积为4968。2㎡,地下2层，地上11层，建筑高度32。45m，地上层高2.9m.剪力墙结构。11＃楼，建筑面积为8431.09㎡,地下2层,地上21层，建筑高度59.00m,地上层高2.8m。剪力墙结构.12＃楼，建筑面积为16577。20㎡，地下2层，地上20层，建筑高度58。9m，地上层高2。8m.剪力墙结构.13#楼，建筑面积为16555。56㎡,地下2层,地上20层,建筑高度56。2m，地上层高2。8m。剪力墙结构.14#楼，建筑面积为8431.09㎡，地下2层,地上21层，建筑高度59。0m，地上层高2。8m.剪力墙结构。15＃楼,建筑面积为16841。17㎡，地下2层，地上21层，建筑高度59.0m，地上层高2。8m.剪力墙结构.FS复合保温模板施工部位为一层及一层以上。二、设计依据Xxx工程《施工图纸》《民用建筑设计通则》GB50352-2005《建筑设计防火规范》GB50016—2014《建筑内部装修设计防火规范》GB50222—95(2001版)《外墙外保温应用技术规程》DBJ14—035—2007《外墙外保温工程技术规程》JGJ144-2004《建筑节能工程施工质量验收规范》GB50411-2007《居住建筑节能设计标准》DB13(J）185—2015《公共建筑节能设计标准》DBJ14—036—2006《FS外模板现浇混凝土复合保温系统应用技术规程》DB13（J）/T156—2016《非承重砌块自保温体系应用技术规程》DBJ\T14—079-2011三、FS复合保温构造示意图经工厂化预制,在现浇混凝土施工中起外模板作用的复合保温板称为FS复合保温外模板（简称FS外模板)，其由保温层、粘结层、加强勒、保温过渡层、内（外）侧粘结加强层、连接件等部分构成。以FS复合保温外模板为永久性外模板，内侧浇筑混凝土,外侧做水泥砂浆抹面层及饰面层,通过连接件将FS复合保温外模板与混凝土牢固连接在一起而形成的保温结构系统,称为FS外模板复合保温体系。FS外模板复合保温体系构造见下图。FS复合保温体系构造示意图四、施工准备1、材料准备项目部技术组除按规定对相关作业班组进行技术交底外,在每一部位施工开始前，向作业负责人进行具体针对性的交底:注意事项、技术质量要求等，并定期对工人进行培训和考核,提高职工技术素质。材料的验收、存放和运输应符合有关要求，并分类挂牌存放.FS复合保温板成包平放；网格布、固定件也应防雨存放。2、施工工具FS板切割器、冲击钻、电锤、托线板、2m靠尺等3、劳动力、机械设备及脚手架根据工程项目的FS保温工作量及工期要求应安排合理劳动力和机械设备以及上面的施工工具。五、墙柱部位施工方法5。1施工流程:墙柱钢筋验收、绑扎垫块→FS外模板排版→FS外模板裁割→钻孔→安装连接件或预埋件→起吊→立FS外模板→FS外模板临时固定→立内侧模板→穿对拉螺栓→立模板竖向木方次楞→立水平钢管主楞→调整FS外模板位置和垂直度→固定→浇筑混凝土→拆除内模板和主次楞→对拉螺栓孔封堵→拼缝及阴阳角处抗裂处理→抹面砂浆施工→饰面层施工。5.2施工工法(1)FS外模板排版FS外模板排版的合理性对施工的难易和外墙的防裂具有重要影响.FS外模板的排版拼接应综合考虑两方面问题：1)尽量采用大规格整板，减少拼接。FS外模板的拼接处由于板的伸缩变形易开裂,因此拼缝处必须附加玻纤网格布并用抗裂砂浆找平。拼缝越多,需要处理的地方越多,由于人为因素产生问题的概率越大。通常情况下，采取的FS外模板的高度尺寸宜为楼层高度，避免竖向拼接，可以只进行横向拼接。一般情况下，FS外模板的长度不超过三米,能够满足普通楼层使用。若楼层高度大大超过三米,需要进行竖向拼接，拼接时不宜超过两块并应进行错缝,搭接长度不易少于板的1/3。2）考虑施工难度，FS外模板不易采用小规格尺寸。FS外模板自身的构造特点决定了施工时应尽量避免在FS板上开孔、打洞和固定物体.FS外模板不能像木模板一样，在工地事先拼接然后吊装，而应先逐块吊装安放后再拼接。当拼接越多时,起吊安装次数越多,安装和临时固定越困难。混凝土剪力墙、柱和梁布置示意图如下:楼层高度≤3m1、剪力墙结构...
