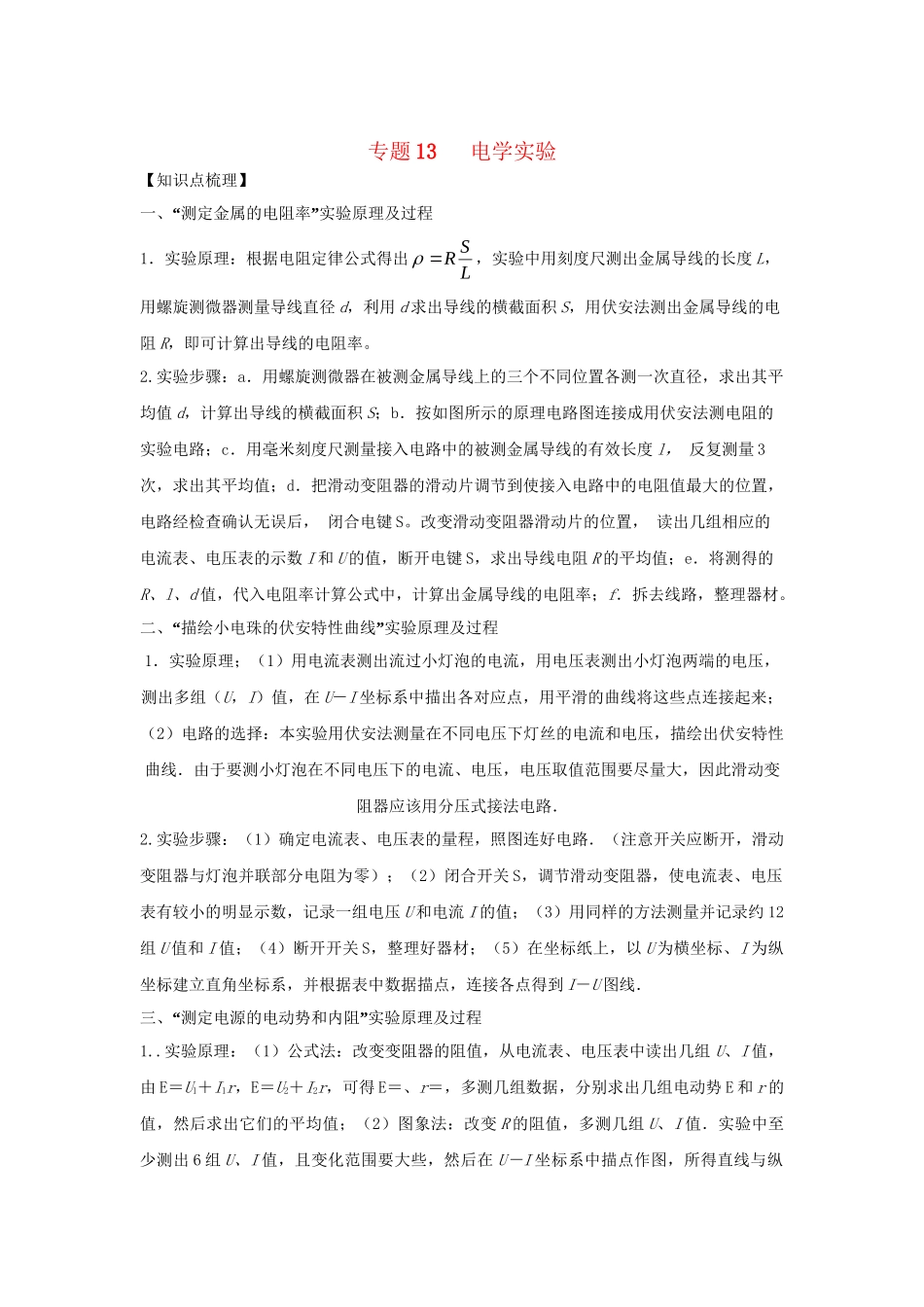

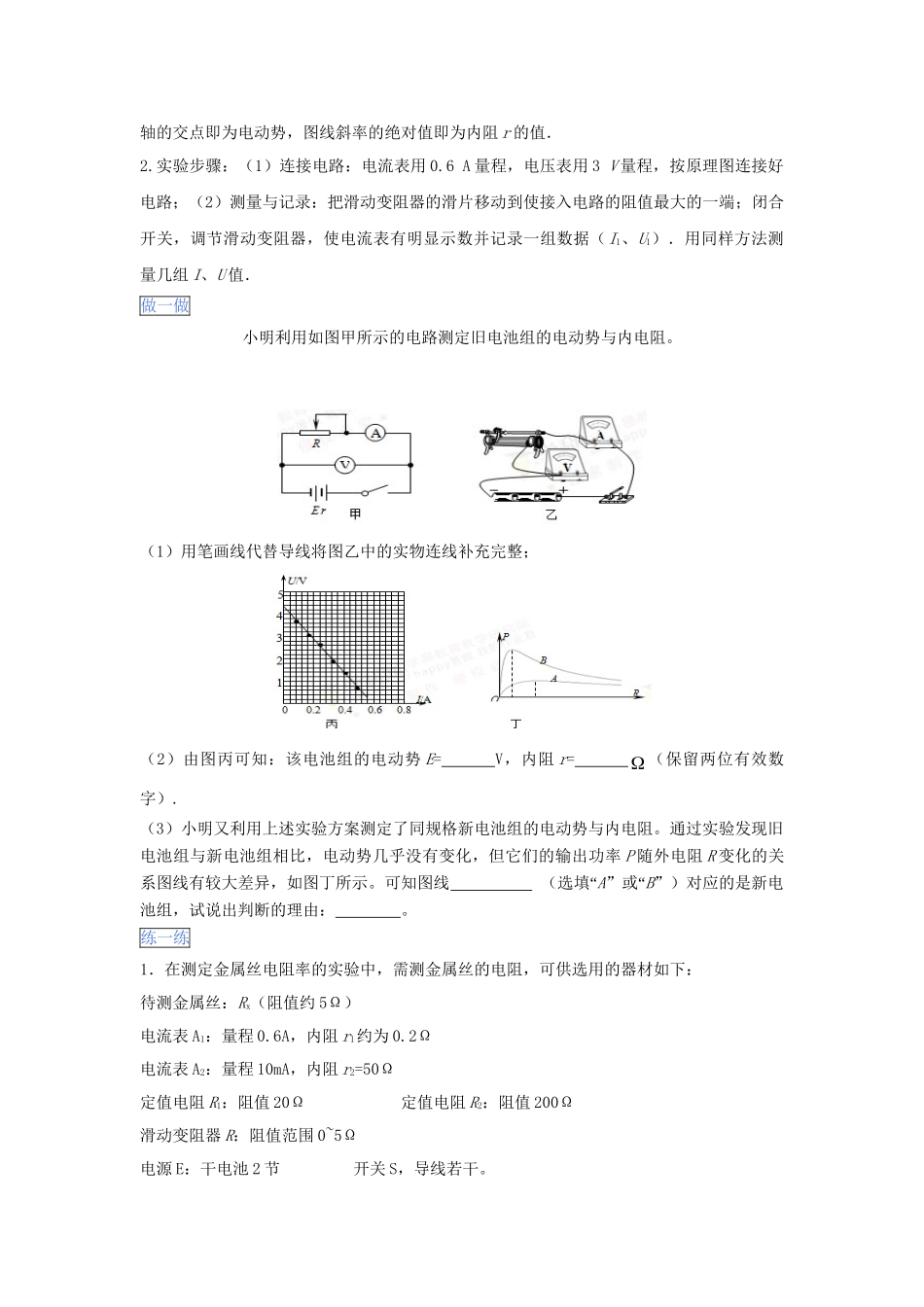

专题13电学实验【知识点梳理】“”一、测定金属的电阻率实验原理及过程1．实验原理：根据电阻定律公式得出LSR，实验中用刻度尺测出金属导线的长度L，用螺旋测微器测量导线直径d，利用d求出导线的横截面积S，用伏安法测出金属导线的电阻R，即可计算出导线的电阻率。2.实验步骤：a．用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S；b．按如图所示的原理电路图连接成用伏安法测电阻的实验电路；c．用毫米刻度尺测量接入电路中的被测金属导线的有效长度l，反复测量3次，求出其平均值；d．把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S。改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，断开电键S，求出导线电阻R的平均值；e．将测得的R、l、d值，代入电阻率计算公式中，计算出金属导线的电阻率；f．拆去线路，整理器材。“”二、描绘小电珠的伏安特性曲线实验原理及过程1．实验原理；（1）用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组（U，I）值，在U－I坐标系中描出各对应点，用平滑的曲线将这些点连接起来；（2）电路的选择：本实验用伏安法测量在不同电压下灯丝的电流和电压，描绘出伏安特性曲线．由于要测小灯泡在不同电压下的电流、电压，电压取值范围要尽量大，因此滑动变阻器应该用分压式接法电路．2.实验步骤：（1）确定电流表、电压表的量程，照图连好电路．（注意开关应断开，滑动变阻器与灯泡并联部分电阻为零）；（2）闭合开关S，调节滑动变阻器，使电流表、电压表有较小的明显示数，记录一组电压U和电流I的值；（3）用同样的方法测量并记录约12组U值和I值；（4）断开开关S，整理好器材；（5）在坐标纸上，以U为横坐标、I为纵坐标建立直角坐标系，并根据表中数据描点，连接各点得到I－U图线．“”三、测定电源的电动势和内阻实验原理及过程1..实验原理：（1）公式法：改变变阻器的阻值，从电流表、电压表中读出几组U、I值，由E＝U1＋I1r，E＝U2＋I2r，可得E＝、r＝，多测几组数据，分别求出几组电动势E和r的值，然后求出它们的平均值；（2）图象法：改变R的阻值，多测几组U、I值．实验中至少测出6组U、I值，且变化范围要大些，然后在U－I坐标系中描点作图，所得直线与纵轴的交点即为电动势，图线斜率的绝对值即为内阻r的值．2.实验步骤：（1）连接电路：电流表用0.6A量程，电压表用3V量程，按原理图连接好电路；（2）测量与记录：把滑动变阻器的滑片移动到使接入电路的阻值最大的一端；闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据（I1、U1）．用同样方法测量几组I、U值．做一做小明利用如图甲所示的电路测定旧电池组的电动势与内电阻。（1）用笔画线代替导线将图乙中的实物连线补充完整；（2）由图丙可知：该电池组的电动势E=V，内阻r=（保留两位有效数字）.（3）小明又利用上述实验方案测定了同规格新电池组的电动势与内电阻。通过实验发现旧电池组与新电池组相比，电动势几乎没有变化，但它们的输出功率P随外电阻R变化的关系图线有较大差异，如图丁所示。可知图线（“选填A”“或B”）对应的是新电池组，试说出判断的理由：。练一练1．在测定金属丝电阻率的实验中，需测金属丝的电阻，可供选用的器材如下：待测金属丝：Rx（阻值约5Ω）电流表A1：量程0.6A，内阻r1约为0.2Ω电流表A2：量程10mA，内阻r2=50Ω定值电阻R1：阻值20Ω定值电阻R2：阻值200Ω滑动变阻器R：阻值范围0~5Ω电源E：干电池2节开关S，导线若干。①要想较准确测量待测金属丝的阻值，应选用定值电阻。（填R1或R2）②实验中要求金属丝中的电流能从0开始变化，请画出该实验的电路图（图中务必标出选用的电流表和定值电阻的符号）。③若实验中A1表的示数为0.36A，A2表的示数为5.4mA，待测金属丝的阻值为Ω（结果保留两位有效数字）。2．某同学用图所示的电路测绘额定电压为3.0V的小灯泡伏安特性图线。①连好电路后，开关闭合前，图中滑动变阻器R的滑片应置于（填“a端”或“b端”）。②闭合开关，沿某方向移动滑动变阻器R的滑...
