钢筋电弧焊施工方法VIP免费

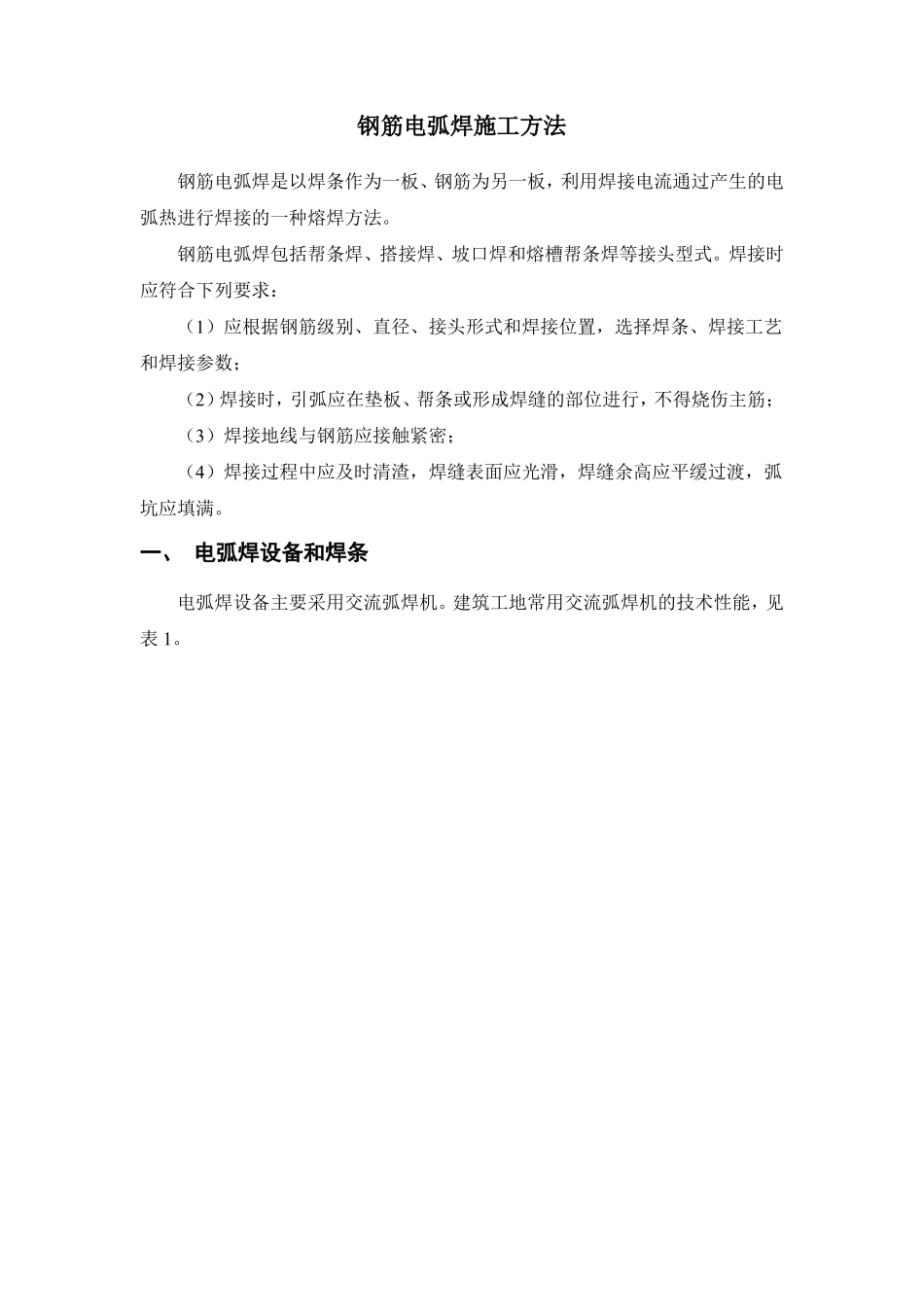

钢筋电弧焊施工方法_第1页
1/7

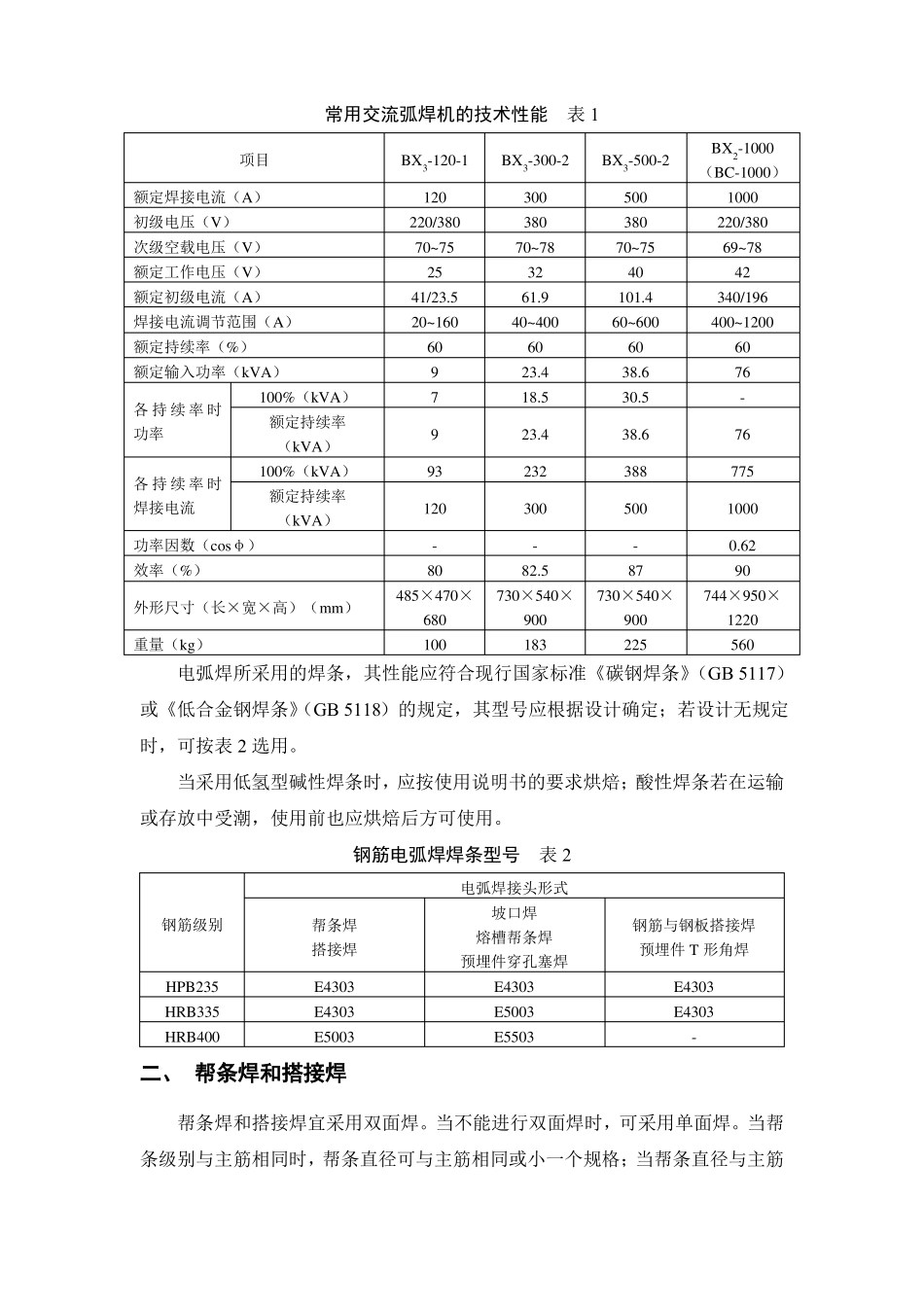

钢筋电弧焊施工方法_第2页
2/7

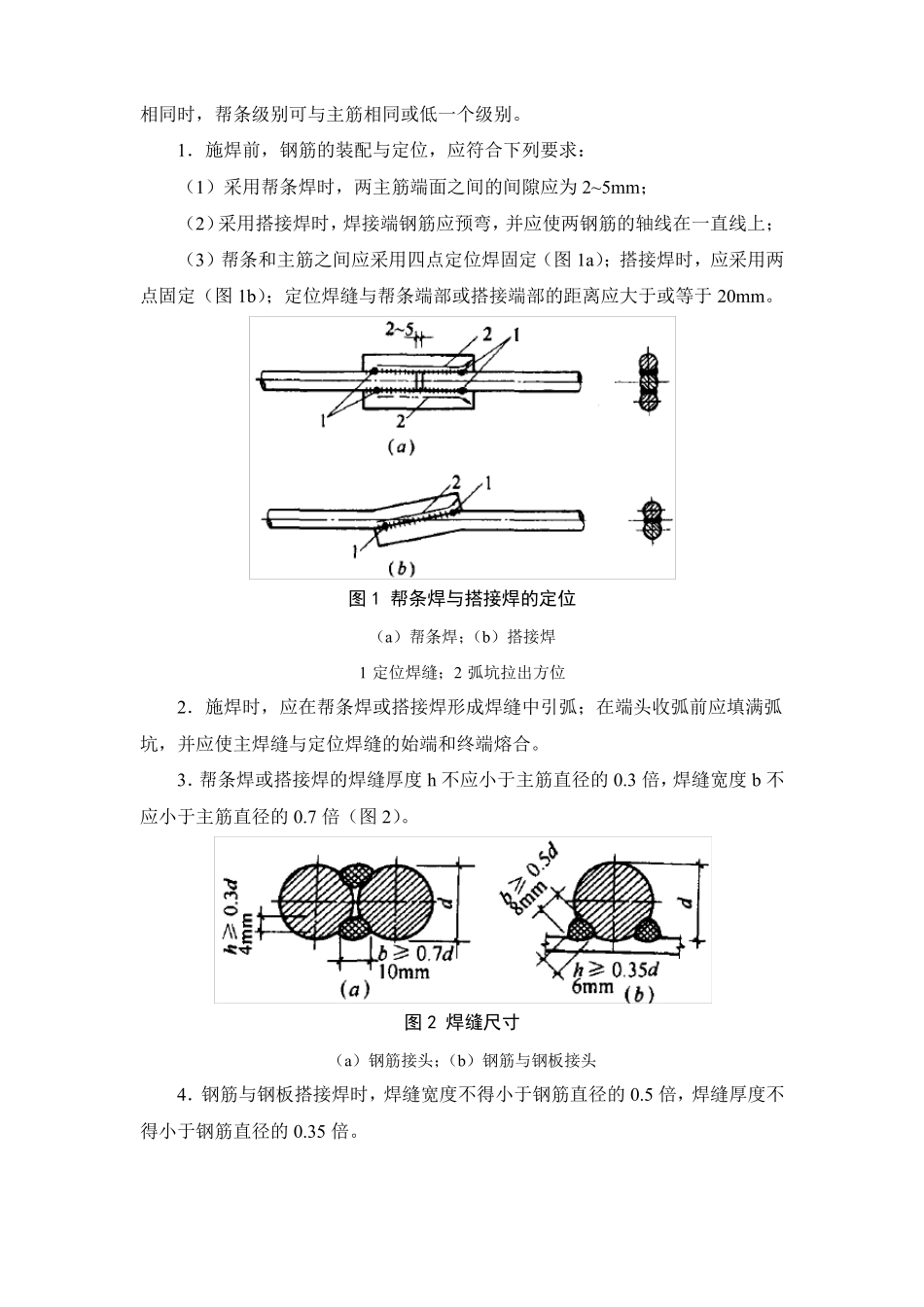

钢筋电弧焊施工方法_第3页
3/7
钢筋电弧焊施工方法钢筋电弧焊是以焊条作为一板、钢筋为另一板,利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。钢筋电弧焊包括帮条焊、搭接焊、坡口焊和熔槽帮条焊等接头型式。焊接时应符合下列要求:(1)应根据钢筋级别、直径、接头形式和焊接位置,选择焊条、焊接工艺和焊接参数;(2)焊接时,引弧应在垫板、帮条或形成焊缝的部位进行,不得烧伤主筋;(3)焊接地线与钢筋应接触紧密;(4)焊接过程中应及时清渣,焊缝表面应光滑,焊缝余高应平缓过渡,弧坑应填满。一、电弧焊设备和焊条电弧焊设备主要采用交流弧焊机。建筑工地常用交流弧焊机的技术性能,见表1。常用交流弧焊机的技术性能表1项目额定焊接电流(A)初级电压(V)次级空载电压(V)额定工作电压(V)额定初级电流(A)焊接电流调节范围(A)额定持续率(%)额定输入功率(kVA)各持续率时功率各持续率时焊接电流功率因数(cosφ)效率(%)外形尺寸(长×宽×高)(mm)重量(kg)100%(kVA)额定持续率(kVA)100%(kVA)额定持续率(kVA)BX3-120-1120220/38070~752541/23.520~1606097993120-80485×470×680100BX3-300-230038070~783261.940~4006023.418.523.4232300-82.5730×540×900183BX3-500-250038070~7540101.460~6006038.630.538.6388500-87730×540×900225BX2-1000(BC-1000)1000220/38069~7842340/196400~12006076-7677510000.6290744×950×1220560电弧焊所采用的焊条,其性能应符合现行国家标准《碳钢焊条》(GB5117)或《低合金钢焊条》(GB5118)的规定,其型号应根据设计确定;若设计无规定时,可按表2选用。当采用低氢型碱性焊条时,应按使用说明书的要求烘焙;酸性焊条若在运输或存放中受潮,使用前也应烘焙后方可使用。钢筋电弧焊焊条型号表2电弧焊接头形式钢筋级别帮条焊搭接焊HPB235HRB335HRB400E4303E4303E5003坡口焊熔槽帮条焊预埋件穿孔塞焊E4303E5003E5503钢筋与钢板搭接焊预埋件T形角焊E4303E4303-二、帮条焊和搭接焊帮条焊和搭接焊宜采用双面焊。当不能进行双面焊时,可采用单面焊。当帮条级别与主筋相同时,帮条直径可与主筋相同或小一个规格;当帮条直径与主筋相同时,帮条级别可与主筋相同或低一个级别。1.施焊前,钢筋的装配与定位,应符合下列要求:(1)采用帮条焊时,两主筋端面之间的间隙应为2~5mm;(2)采用搭接焊时,焊接端钢筋应预弯,并应使两钢筋的轴线在一直线上;(3)帮条和主筋之间应采用四点定位焊固定(图1a);搭接焊时,应采用两点固定(图1b);定位焊缝与帮条端部或搭接端部的距离应大于或等于20mm。图1帮条焊与搭接焊的定位(a)帮条焊;(b)搭接焊1定位焊缝;2弧坑拉出方位2.施焊时,应在帮条焊或搭接焊形成焊缝中引弧;在端头收弧前应填满弧坑,并应使主焊缝与定位焊缝的始端和终端熔合。3.帮条焊或搭接焊的焊缝厚度h不应小于主筋直径的0.3倍,焊缝宽度b不应小于主筋直径的0.7倍(图2)。图2焊缝尺寸(a)钢筋接头;(b)钢筋与钢板接头4.钢筋与钢板搭接焊时,焊缝宽度不得小于钢筋直径的0.5倍,焊缝厚度不得小于钢筋直径的0.35倍。三、预埋件电弧焊预埋件T字接头电弧焊分为贴角焊和穿孔塞焊两种(图3)。图3预埋件电弧焊T字接头(a)贴角焊;(b)穿孔塞焊采用贴角焊时,焊缝的焊脚K:对HPB235级钢筋不得小于0.5d,对HRB335级钢筋,不得小于0.6d(d为钢筋直径)。采用穿孔塞焊时,钢板的孔洞应做成喇叭口,其内口直径应比钢筋直径d大4mm,倾斜角度为45°,钢筋缩进2mm。施焊中,电流不宜过大,不得使钢筋咬边和烧伤。四、剖口焊1.施焊前的准备工作,应符合下列要求:(1)钢筋坡口面应平顺,切口边缘不得有裂纹、钝边和缺棱;(2)钢筋坡口平焊时,V形坡口角度宜为55°~65°(图4a);坡口立焊时,坡口角度宜为40°~55°,其中下钢筋为0°~10°,上钢筋为35°~45°(图4b);图4钢筋坡口接头(a)坡口平焊:(b)坡口立焊(3)钢垫板的长度宜为40~60mm,厚度宜为4~6mm;坡口平焊时,垫板宽度应为钢筋直径加10mm;立焊时,垫板宽度宜等于钢筋直径。(4)钢筋根部间隙,坡口平焊时宜为4~6mm;立焊时,宜为3~5mm;其最大间隙均不宜超过10...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钢筋电弧焊施工方法
